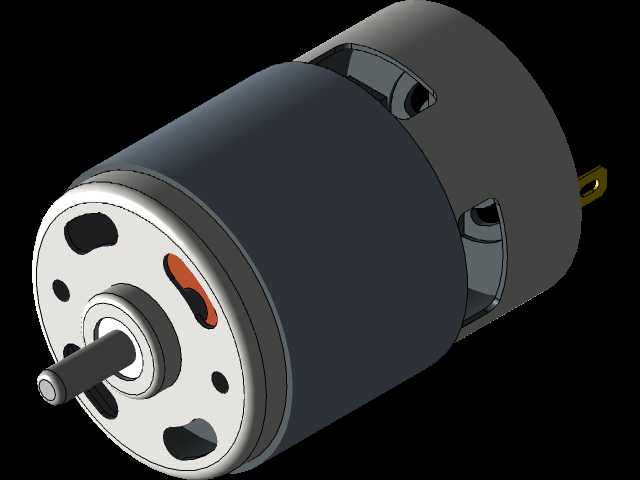

24V有刷直流驱动电机三维结构设计

这款有刷直流电机是小型动力驱动场景中的核心执行部件，广泛适配桌面级自动化设备、小型输送模组、家用智能电器、电动玩具、教学实验装置、小型医疗辅助器械等对低压动力有稳定需求的场景，能够在常规民用供电转换后的低压直流回路中稳定输出旋转动力，为终端设备提供可靠的扭矩与转速输出，满足各类轻载传动场景的动力需求。在实际使用中，这类电机可直接搭配减速齿轮组、同步带轮、联轴器等传动部件，将旋转动力传递至执行端，完成物料输送、部件位移、机构旋转、负载驱动等实际作业动作，凭借成熟的有刷结构设计，它的驱动电路搭建门槛低，启停响应速度快，扭矩输出特性平顺，不需要复杂的控制算法即可实现稳定的转速调节，非常适合对成本控制敏感、开发周期较短的机电产品项目使用。从产品功能特性来看，这款电机采用经典的圆筒式机壳结构，前端盖集成输出轴支撑结构与安装定位孔位，后端预留供电接线端子，机壳侧面开设对称的通风散热槽，能够在电机持续运转过程中借助转子转动带动的气流带走内部碳刷与绕组产生的热量，避免长时间高负载运行出现过热退磁的问题；输出轴采用标准圆柱轴设计，轴端做倒角处理，方便传动部件的快速装配，端盖上的安装孔位采用对称排布设计，可适配多种常规安装支架，不需要额外定制转接件即可完成整机固定。在设计思路上，这款电机遵循通用小型直流电机的成熟架构，在保证结构强度的前提下尽可能压缩整机体积，机壳采用薄壁拉伸结构兼顾防护性能与轻量化需求，内部碳刷架采用模块化设计，方便后期维护更换，绕组与磁钢的参数匹配经过反复调校，能够在额定电压下实现稳定的转速输出，同时兼顾低速段的扭矩表现，避免小负载工况下出现转速波动过大的问题；端盖与机壳的配合采用止口定位结构，保证前后轴承的同轴度，降低运转过程中的径向跳动，减少运转噪音与轴系磨损，延长电机的整体使用寿命。从外形尺寸与安装边界来看，这款电机整机呈圆柱形态，径向尺寸紧凑，轴向长度适配多数小型设备的内部安装空间，输出轴伸出端长度经过精准核算，既能够满足常规联轴器、带轮的装配深度需求，又不会因为轴伸过长带来额外的径向受力问题；端盖上的安装孔位间距符合行业通用的小型电机安装规范，可直接替换同规格的其他型号电机，不需要对原有设备的安装结构做二次修改，供电端子的位置避开了安装固定区域，接线操作不会和安装支架产生干涉，整机的最大外轮廓没有突出的异形结构，在设备内部布局时可以紧贴其他结构件安装，充分利用有限的内部装配空间，帮助终端设备实现紧凑化的结构设计。
