工业级30马力三相异步电动马达结构

这款30马力工业电动机，是面向重载工业传动场景打造的核心动力输出部件，广泛适配风机、水泵、输送设备、中型机床、农业加工机械、通用生产线配套等需要持续稳定动力输出的作业场景，能够在常规工业厂房、户外配套场站、加工生产车间等多类环境下承担长时间连续运转的动力供给任务，为整套作业设备提供可靠的扭矩输出支撑。

从实际用途来看，该电机作为工业传动系统的动力源，可将电能转化为旋转机械能，通过输出轴连接联轴器、皮带轮、齿轮组等传动部件，带动后端作业负载完成指定的运转动作，适配常规工业低压供电体系，能够满足多数通用工业场景的动力匹配需求，无需额外定制特殊供电配套即可完成安装投用。

在功能特性层面，该电机采用全封闭风冷式壳体结构，外壳排布的密集散热筋能够在电机运转过程中快速将绕组产生的热量传导散发，保障长时间连续作业下的温升处于合理区间，避免过热损伤内部绝缘结构；底部的一体式安装底座带有标准化安装孔位，可直接通过螺栓固定在设备安装基座或配套机架上，安装后整机稳定性强，可承受额定负载下的轻微振动，不会出现移位或连接松动问题；侧置的接线盒采用封闭结构，可保护内部接线端子不受粉尘、水汽侵蚀，适配多数常规工业作业环境的防护要求，输出轴采用标准圆柱形轴伸结构，键槽尺寸符合通用传动配套规范，可快速匹配市面上多数常规传动连接件，无需额外定制轴头结构即可完成对接。

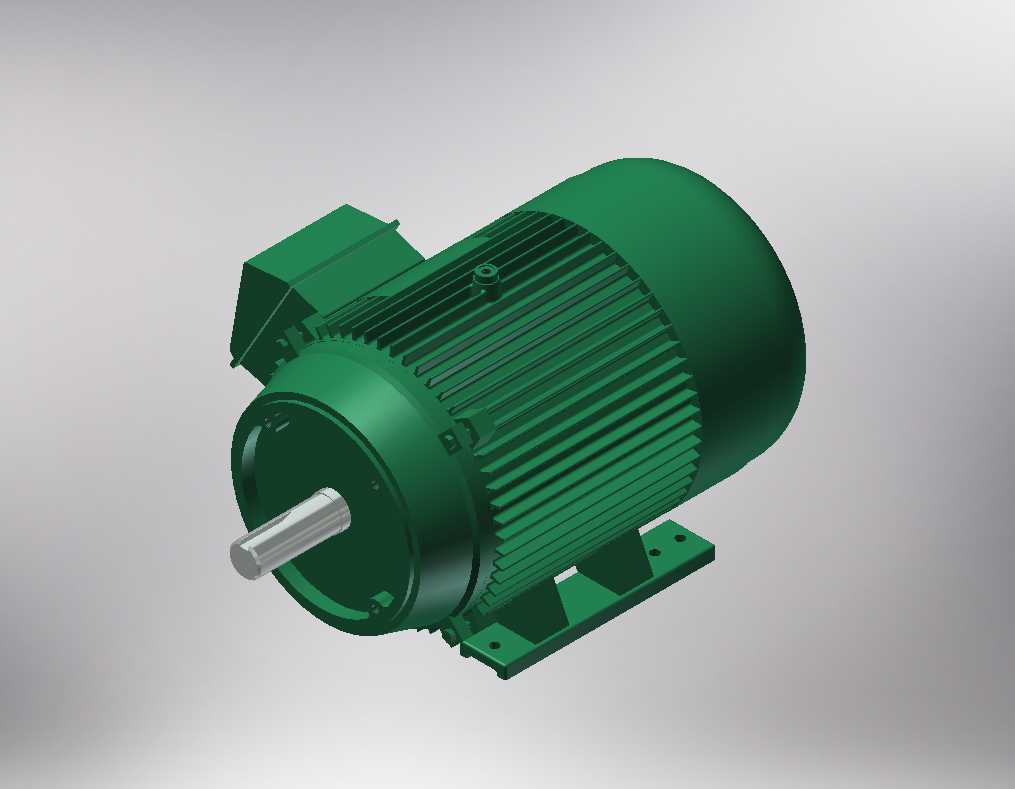

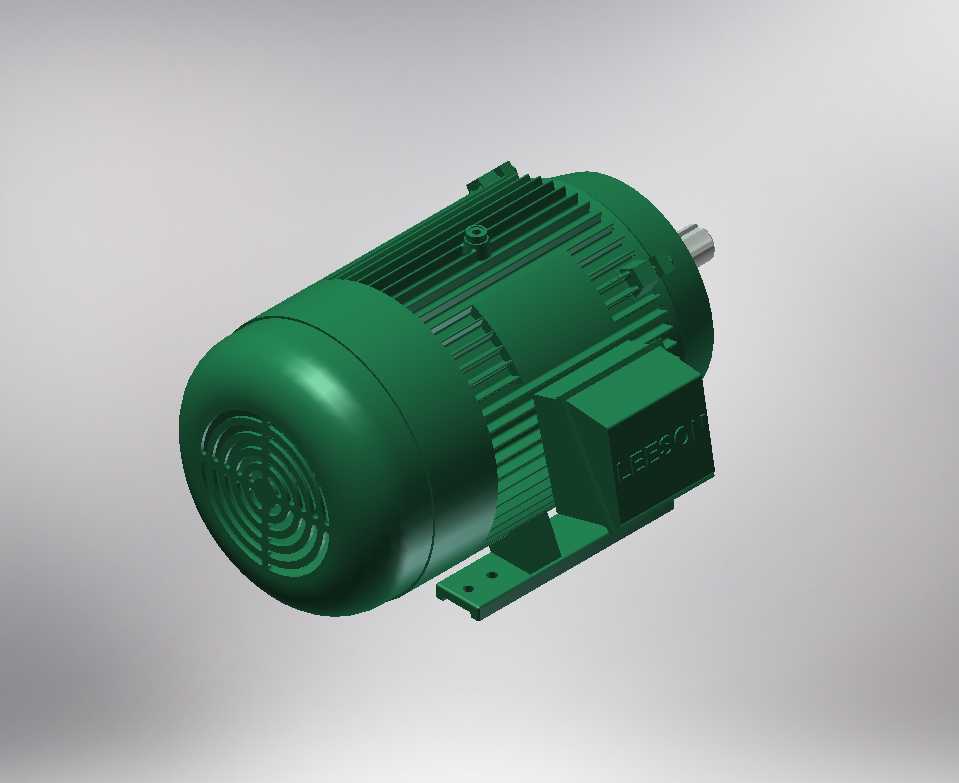

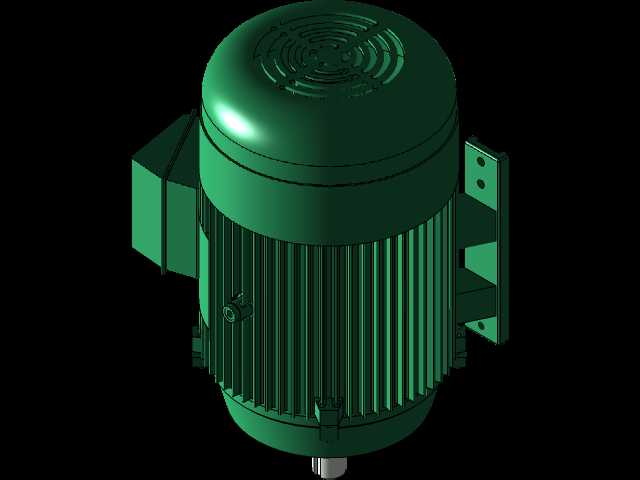

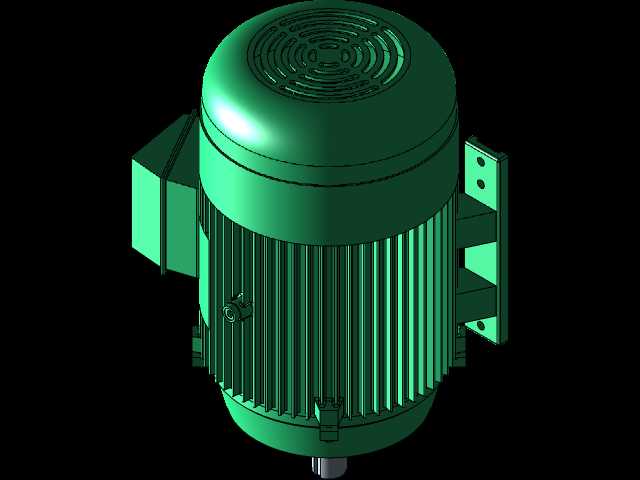

在设计思路上，这款电机的建模完全围绕实物的实际装配逻辑展开，还原了真实电机的各部件结构比例：壳体部分的散热筋沿轴向均匀排布，既保证散热面积充足，也兼顾了壳体的结构强度，避免壳体在安装或运转过程中出现形变；端盖与壳体的连接位置、轴承室的结构、输出轴的伸出长度、底座的安装孔间距都严格参考实物的关键尺寸进行还原，接线盒的位置、吊装结构的预留也完全贴合真实电机的布局逻辑，能够直观呈现该款电机的完整外形结构与安装边界。

从安装边界来看，该电机的径向最大尺寸为壳体散热筋的外圆直径，轴向总长度包含输出轴伸出段、壳体主体与后端风罩的总长度，底座安装孔的横向、纵向间距均符合对应功率段电机的通用安装尺寸规范，安装时只需预留足够的接线操作空间、散热通风空间与后端风罩的进风空间，即可保障电机正常运转，无需额外预留过多冗余安装位置，能够帮助设计人员在进行设备整体布局时快速完成动力部件的空间排布，核对安装位置是否存在干涉，提前预判配套传动部件的连接长度与适配性，为整套设备的结构设计提供准确的外形参考。
