直插式PCB板载玻璃管保险丝结构设计

这款直插式PCB保险丝是电路板过流保护场景下的核心被动元件，广泛应用于消费电子电源板、工业控制板卡、小型家电驱动板、通讯设备供电模块等各类需要板载过流防护的电路场景中，当电路中出现异常过流、短路故障时，保险丝内部的熔丝会在极短时间内熔断切断回路，避免后端昂贵的主控芯片、功率器件因过流烧毁，是电子设备电路防护体系中不可或缺的基础元件。

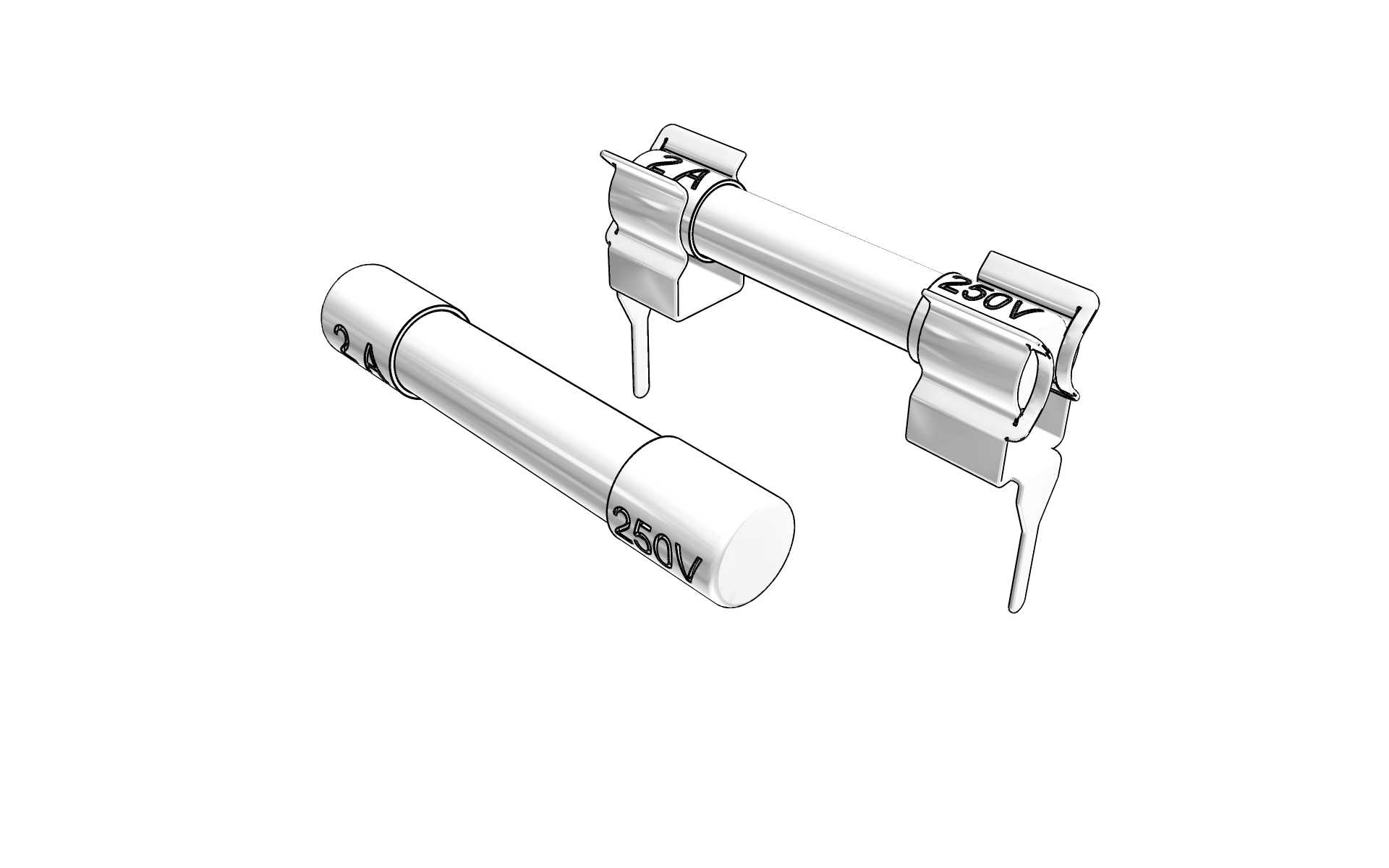

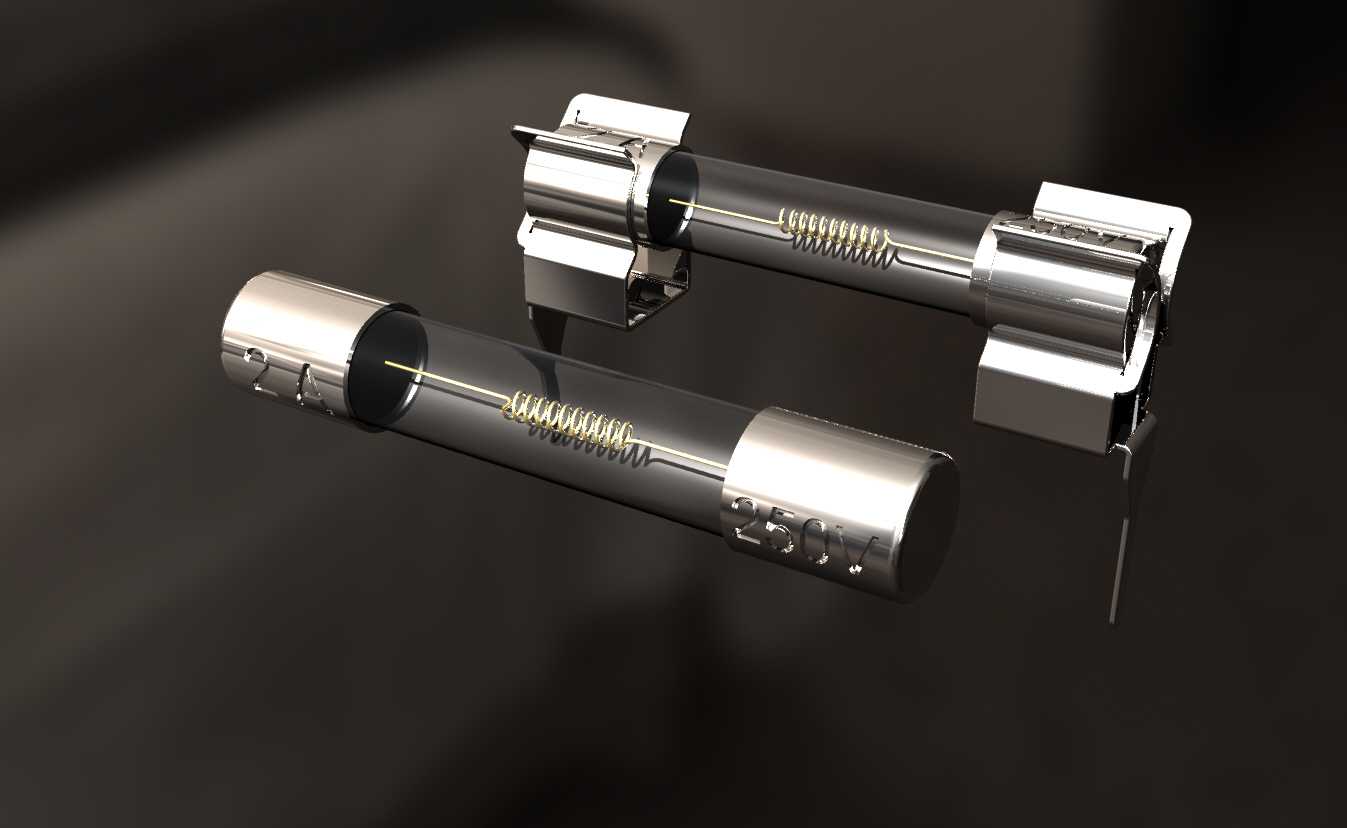

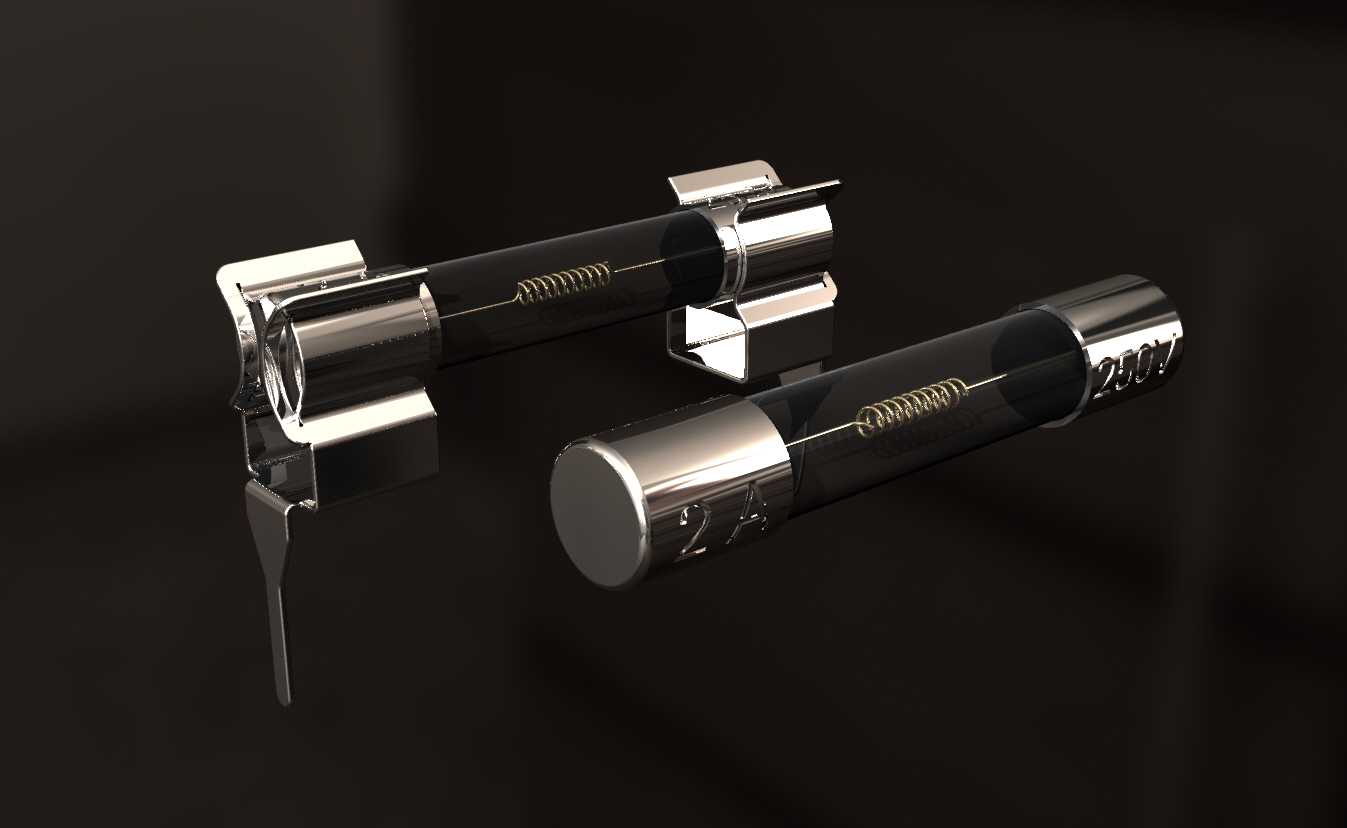

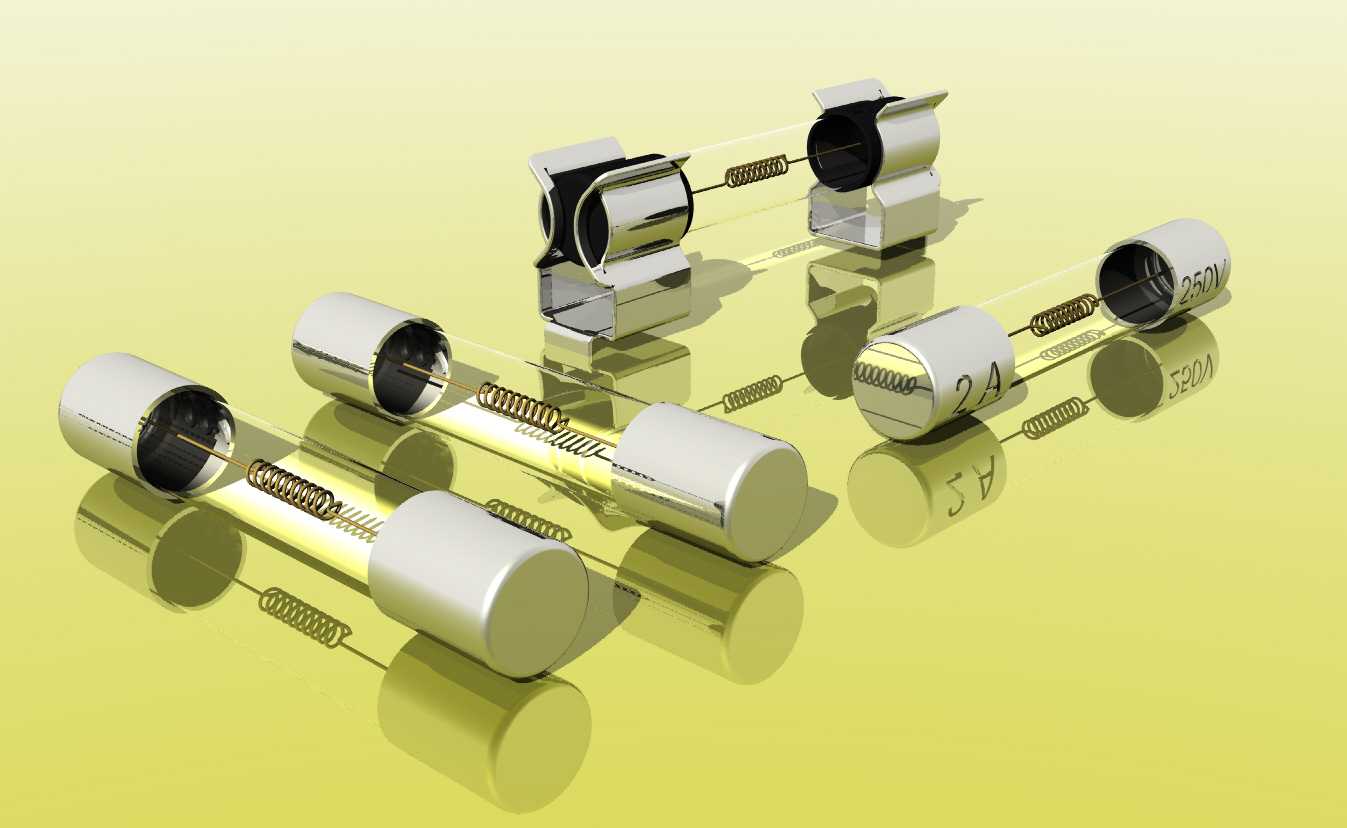

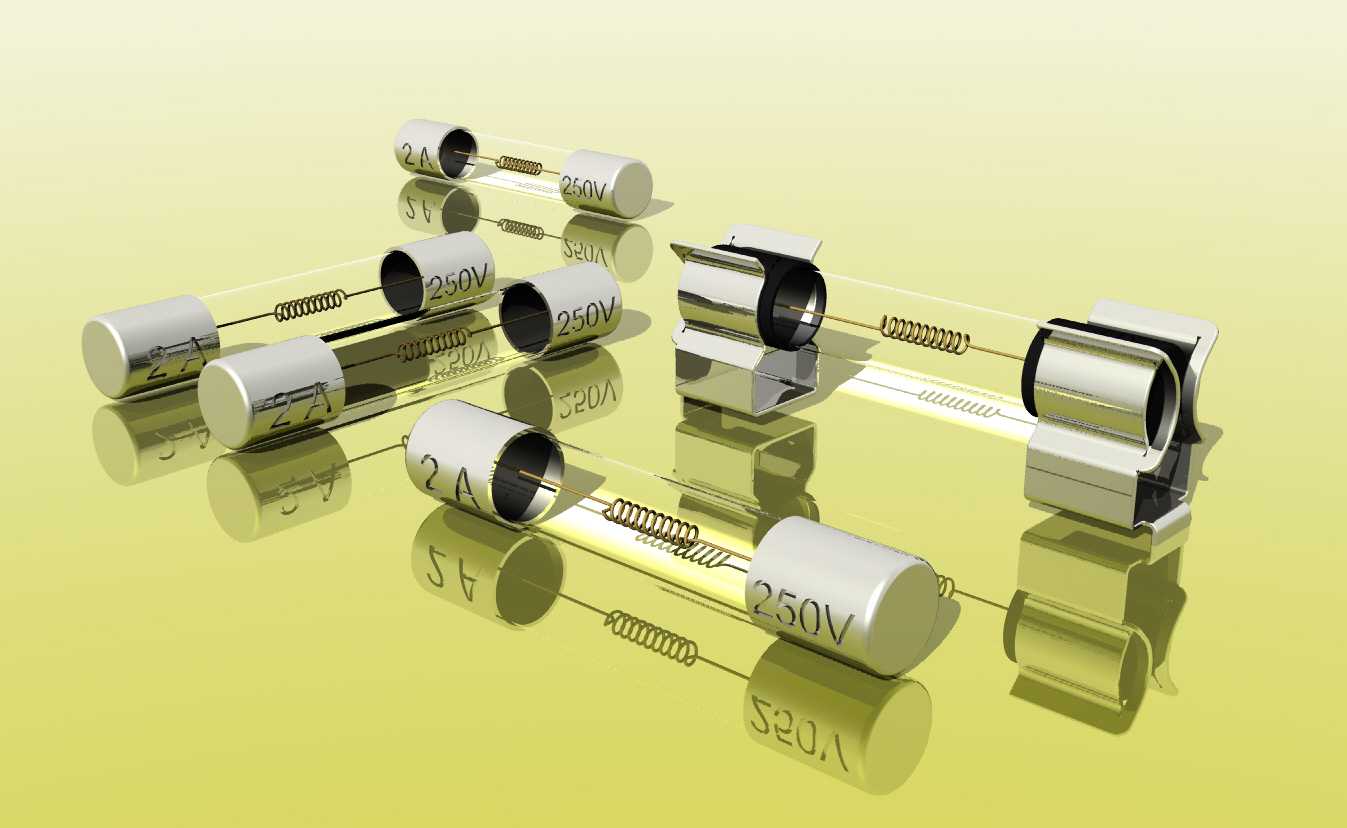

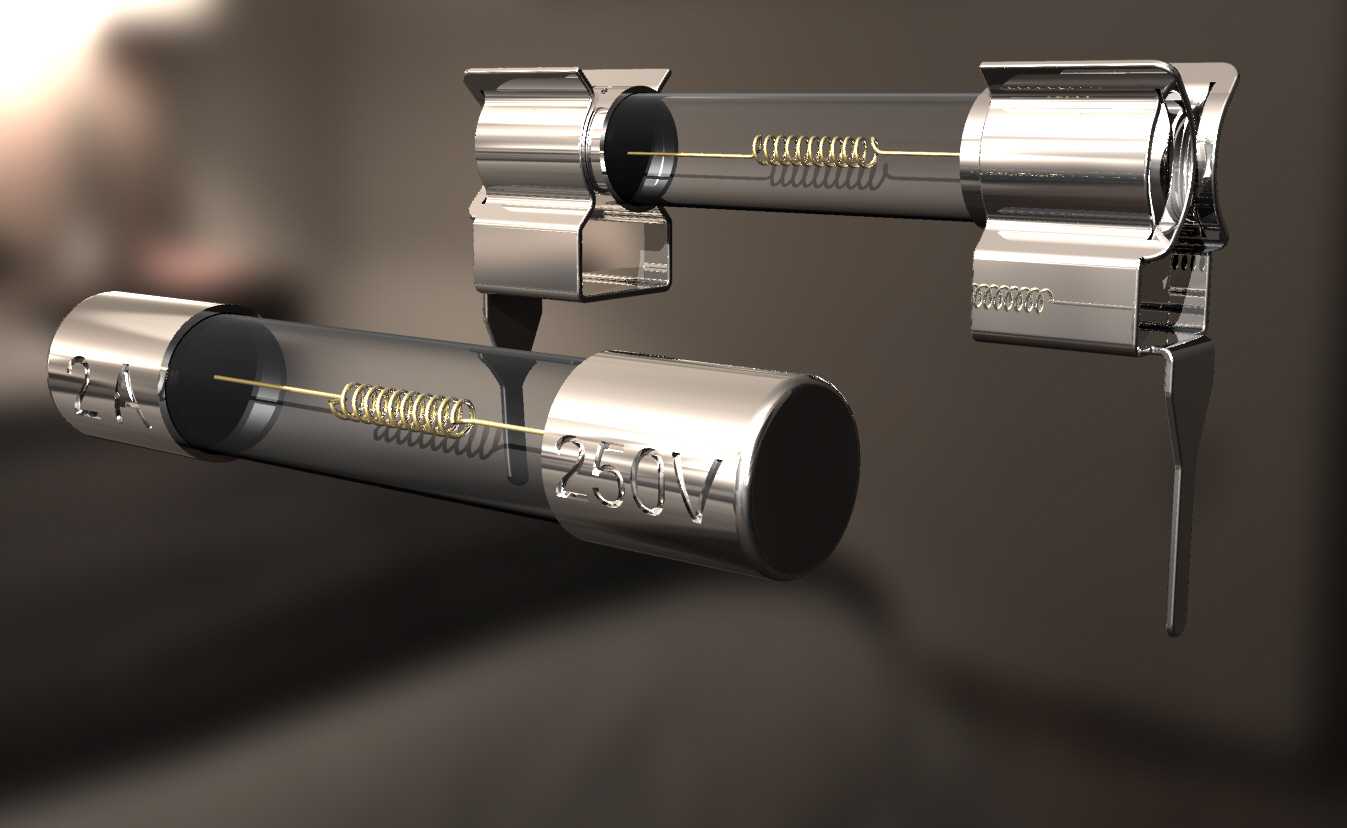

从产品功能特性来看，该款保险丝采用透明玻璃管作为熔丝的封装载体，既可以直观观察内部熔丝的通断状态，方便售后维修时快速判断故障点，又能在熔丝熔断时隔绝电弧飞溅，避免熔断产生的金属碎屑掉落在电路板上引发二次短路；两端采用镀镍铜质金属端帽，具备优异的导电性能与抗氧化能力，长期使用不会出现接触电阻升高、氧化锈蚀的问题；配套的卡扣式安装夹采用弹性铜合金冲压成型，既可以牢牢固定玻璃管本体，避免设备运输、使用过程中受震动出现松脱，又预留了标准直插引脚，能够直接插入PCB对应安装孔完成波峰焊或手工焊接，适配常规PCB板的加工工艺。

在设计思路上，这款保险丝充分平衡了防护可靠性与生产装配便利性：玻璃管本体的直径、长度均遵循行业通用尺寸规范，能够兼容市面上绝大多数PCB保险丝座的安装位，替换通用性极强；安装夹的引脚间距严格匹配PCB设计的通用孔距，引脚长度预留了足够的焊接吃锡量，既保证焊接后连接强度足够，又不会出现引脚过长导致焊盘连锡的问题；金属端帽与安装夹的接触面积经过优化，在保证夹持力足够的同时，不会因为夹持力过大导致玻璃管受挤压出现碎裂，日常检修更换熔丝时也能轻松插拔，无需借助专用工具。

从安装边界来看，该款保险丝安装在PCB板上后，整体突出板面的高度控制在合理范围内，不会对周边 taller 元件的装配造成干涉，玻璃管本体与周边元件预留了足够的安全间隙，避免熔丝熔断时的高温影响周边塑料元件的使用寿命；引脚的粗细适配常规PCB钻孔尺寸，插装时无需额外扩孔，能够直接适配SMT+波峰焊的批量生产流程，有效降低批量装配的工艺难度与生产成本。
