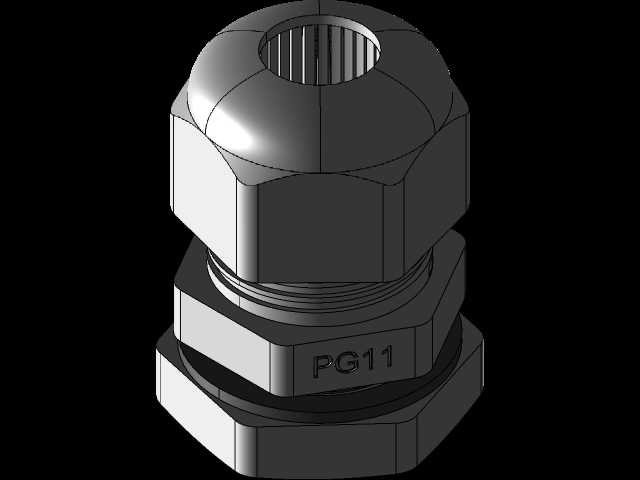

PG11规格尼龙电缆防水固定接头结构

这款PG11规格的电缆固定夹，也常被称作电缆防水接头，是电气布线、柜体装配场景中应用极为广泛的线缆配套连接件，在低压电控柜、户外接线盒、工业设备穿线孔、户外照明装置、通讯基站箱体等场景中承担核心的线缆固定与密封防护作用。在实际工业装配场景中，当线缆需要穿过设备壳体、柜体壁板完成内外线路连通时，未做固定的线缆容易受外力拉扯出现接线端松脱、线路移位的问题，同时穿线位置的缝隙也会成为灰尘、水汽、蚊虫进入设备内部的通道，轻则造成设备内部积灰受潮引发电路接触不良，重则导致线路短路、元器件烧毁的严重故障，而这款电缆固定夹正是为解决这类穿线点位的防护与固定问题设计的。从功能特性来看，这款接头采用分体式组合结构，主体分为锁紧端、主体基座、锁紧螺母、密封垫圈几个核心部分，其中顶部的锁紧端带有内锥式夹紧爪结构，当旋紧顶部螺帽时，夹紧爪会沿锥面均匀向内收缩，牢牢抱紧穿过接头内部的电缆外护套，既可以提供足够的拉脱阻力，避免线缆受外力拉扯时出现轴向移位，也能配合内置的密封胶圈在穿线位置形成可靠的密封屏障，阻挡液态水、粉尘从穿线间隙进入设备内部，常规款的该类接头可达到IP68级的防护能力，完全满足户外设备、潮湿工况下的使用要求。从设计思路来看，这款接头的外形充分考虑了实际装配的操作便利性，主体中段与锁紧螺母都设计了外六角结构，装配时可以使用普通开口扳手、活动扳手完成锁紧操作，不需要定制专用工装，适配现场装配的通用工具条件；接头的螺纹采用标准PG11德制管螺纹规格，对应的穿板开孔尺寸为18.6mm，适配的线缆外径范围通常在5mm到10mm之间，能够覆盖绝大多数常规控制线缆、信号线缆、小规格动力电缆的穿线固定需求。在安装边界方面，这款接头的整体轴向长度较短，安装后在柜体外侧与内侧的突出尺寸都经过优化，不会占用过多柜内布线空间，也不会因为突出尺寸过大影响设备外部的其他部件安装；配套的平垫圈可以在锁紧螺母与壁板之间形成均匀的压紧力，避免锁紧过程中刮伤柜体表面涂层，同时也能填补壁板表面的微小不平整，进一步提升穿线位置的密封可靠性。在实际选型使用时，只需要根据穿线点位的开孔规格、待固定线缆的外径尺寸匹配对应型号的接头，就可以快速完成穿线位置的固定与密封处理，相比传统的胶泥封堵、扎带固定的方式，不仅装配效率更高，后期维护更换线缆时也可以重复拆装使用，长期使用的可靠性与维护便捷性都有明显优势，是工业电气布线领域通用性极强的基础配套零件。
