直角转舌式机柜面板锁结构设计

这款直角转舌式面板锁，是面向工业机柜、电气控制箱、通讯设备柜体、户外配电箱等场景开发的专用锁闭构件，核心作用是在各类需要限制非授权开启的箱体面板上，实现可靠的门体锁止与快速启闭操作，兼顾防护性与操作便捷性，适配各类厚度在常规区间内的金属或非金属面板安装需求。

从实际应用场景来看，这类锁具广泛覆盖工业自动化控制柜、网络服务器机柜、电力计量箱、轨道交通车载设备箱、户外安防设备壳体等领域，既可以在室内无尘车间的设备柜体上使用，也能通过结构优化适配有一定防尘防水要求的户外柜体场景，避免无关人员随意触碰柜内带电部件、精密元器件或核心控制模块，同时方便运维人员通过专用钥匙快速开启完成检修、调试、线路排查等作业，无需复杂的解锁操作，大幅提升日常运维的效率。

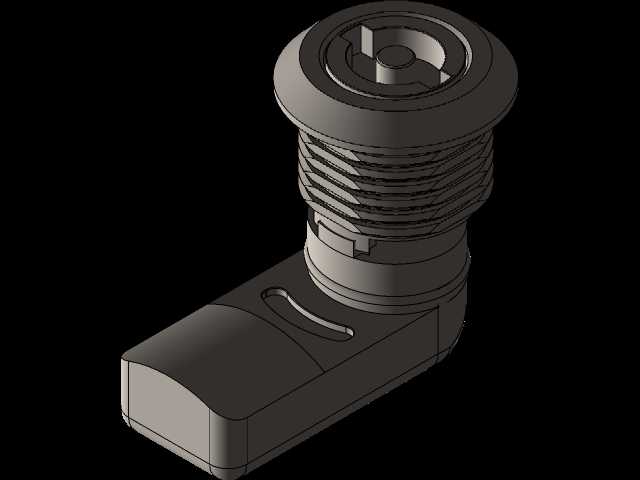

在功能特性设计上，这款锁采用直角弯折的锁舌结构，锁体主体为带外螺纹的圆柱安装段，通过配套的锁紧螺母即可固定在面板的预开安装孔上，无需额外的焊接或复杂紧固件固定，安装流程简单高效。锁头部分采用标准的钥匙驱动结构，钥匙插入后旋转即可带动尾部的锁舌完成90度转动，实现锁止与解锁状态的切换，锁止状态下锁舌直角边牢牢勾住柜体门框的内侧翻边，可承受一定的外力拉扯，避免门板受震动或外力冲击意外松脱。锁体的弯折底座部分贴合面板外侧安装，表面做了圆滑过渡处理，没有尖锐棱角，既避免安装使用过程中划伤操作人员，也能减少积灰，提升外观的整洁度。

从设计思路层面，这款锁优先考虑了安装通用性与使用可靠性，圆柱螺纹安装结构可以适配不同开孔公差的面板，通过调节锁紧螺母的位置就能匹配1mm到5mm区间内的不同面板厚度，无需针对不同板材厚度单独开模制作不同规格的锁体，大幅降低了生产与备货成本。锁体内部的传动结构做了简化设计，减少了冗余的传动零件，降低长期使用过程中的零件卡滞、磨损失效概率，即使在有轻微震动的工业设备场景下，也不会出现锁舌自行移位松脱的问题。锁头的钥匙插孔做了防异物侵入的结构设计，避免灰尘、细小金属碎屑进入锁芯内部造成开锁卡顿，适配工业场景相对复杂的使用环境。

在外形尺寸与安装边界上，锁体圆柱段的直径适配行业通用的面板开孔尺寸，安装时仅需在面板上开出对应直径的圆形安装孔，将锁体从面板外侧插入后，在面板内侧拧上配套的锁紧螺母即可完成固定，不需要额外加工异形孔或安装槽，对面板加工的精度要求较低，普通的冲孔或钻孔工艺就能满足安装要求。锁舌的转动半径经过精准核算，解锁状态下锁舌完全收至锁体投影范围内，不会在门板开合过程中与柜体门框、内部走线或元器件发生干涉，锁止状态下锁舌伸出的长度刚好勾住常规柜体的门框翻边宽度，既保证足够的锁止扣合量，又不会因为伸出过长占用柜内过多的安装空间，避免影响柜内元器件的布局布线。整体结构紧凑，安装后突出面板的高度较低，不会在设备运输、安装过程中因为磕碰造成锁体损坏，也能减少外力勾挂导致的意外开锁风险。
