西门子1600A三极空气断路器水平母排组件

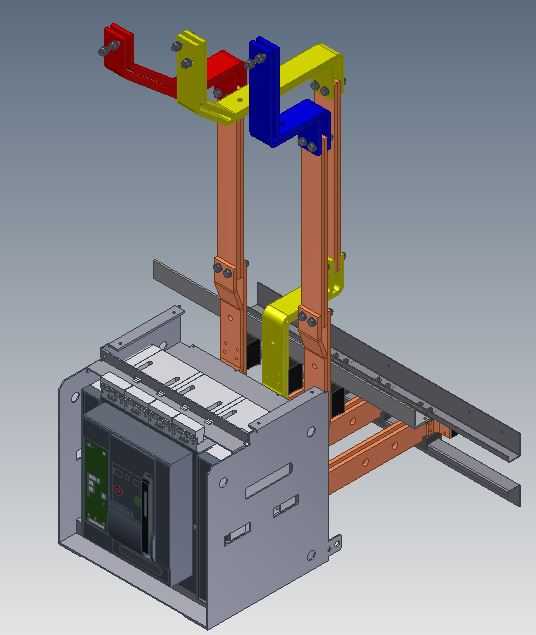

该模型还原的是低压成套配电柜进线侧配套的1600A三极空气断路器水平母排连接组件，主要应用于低压固定式进线柜、母联柜的主回路搭建场景，承担主回路电能分配、线路过载与短路保护的核心连接功能，是大容量低压配电系统中衔接主断路器与柜内水平母线的关键导电结构。在实际配电场景中，这类组件多用于工厂总配电室、商业综合体变配电间、数据中心低压供电系统的进线柜内，适配额定工作电流1600A的三相交流配电回路，可在回路出现过载、短路、欠压等故障时配合断路器完成分断动作，同时保障大电流工况下的导电连接可靠性，避免因连接结构不合理导致的温升超标、接触电阻过大等安全隐患。从功能特性来看，该组件的三相母排分别对应A、B、C三相回路，采用不同颜色的绝缘护套做相序区分，母排本体采用导电性能优异的铜质型材加工，搭接面做镀锡处理降低接触电阻，每相母排的连接点位均预留标准安装孔位，可直接与断路器进出线端子、柜内水平母线完成栓接固定，配套的绝缘支撑件可将母排与柜体安装梁做可靠隔离，满足低压配电设备的电气间隙与爬电距离要求。在设计思路上，该结构充分考虑了大电流回路的载流需求，母排的截面尺寸经过载流量校验匹配1600A的长期工作电流，母排的折弯走向充分避让断路器操作机构、柜内二次走线槽、安装梁等结构，不会干涉断路器的手动分合闸操作、日常维护检修以及后续的元器件拆装；母排的固定点位均匀分布，可抵消大电流通过时母排间产生的电动力，避免短路工况下母排出现形变、移位问题。从安装边界来看，该组件完全适配对应型号框架断路器的安装尺寸，母排的下端接口与断路器上端进线端子的孔位完全对齐，无需现场二次打孔加工，母排上端的搭接面与柜内水平母线的安装高度匹配，安装完成后整体结构在柜内的占用空间紧凑，不会超出柜内的安全安装距离，三相母排的相间距满足低压配电规范要求，可有效避免相间短路风险，同时配套的安装支架可直接固定在柜体的标准安装梁上，无需额外做结构改制，能够大幅提升成套配电柜的装配效率，减少现场母排加工的工作量与误差概率。
