小型便携电解式氢氧发生装置结构设计

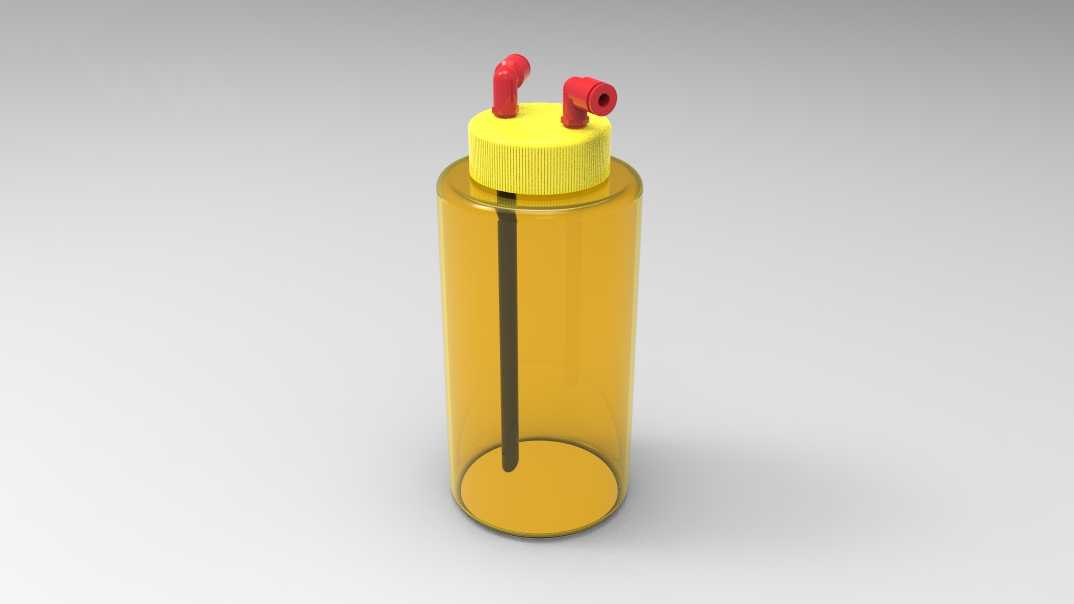

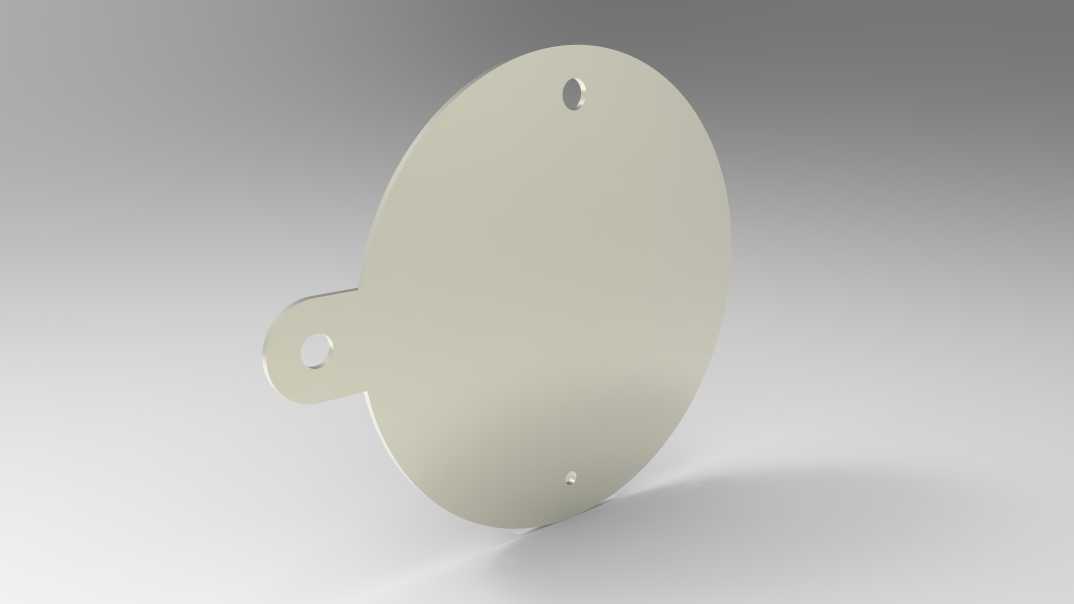

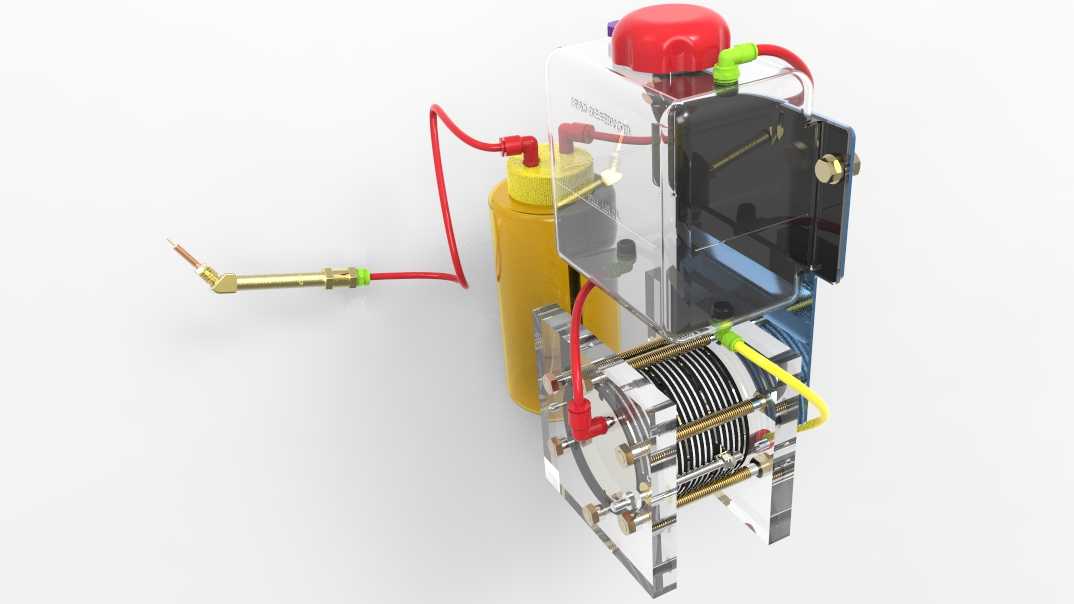

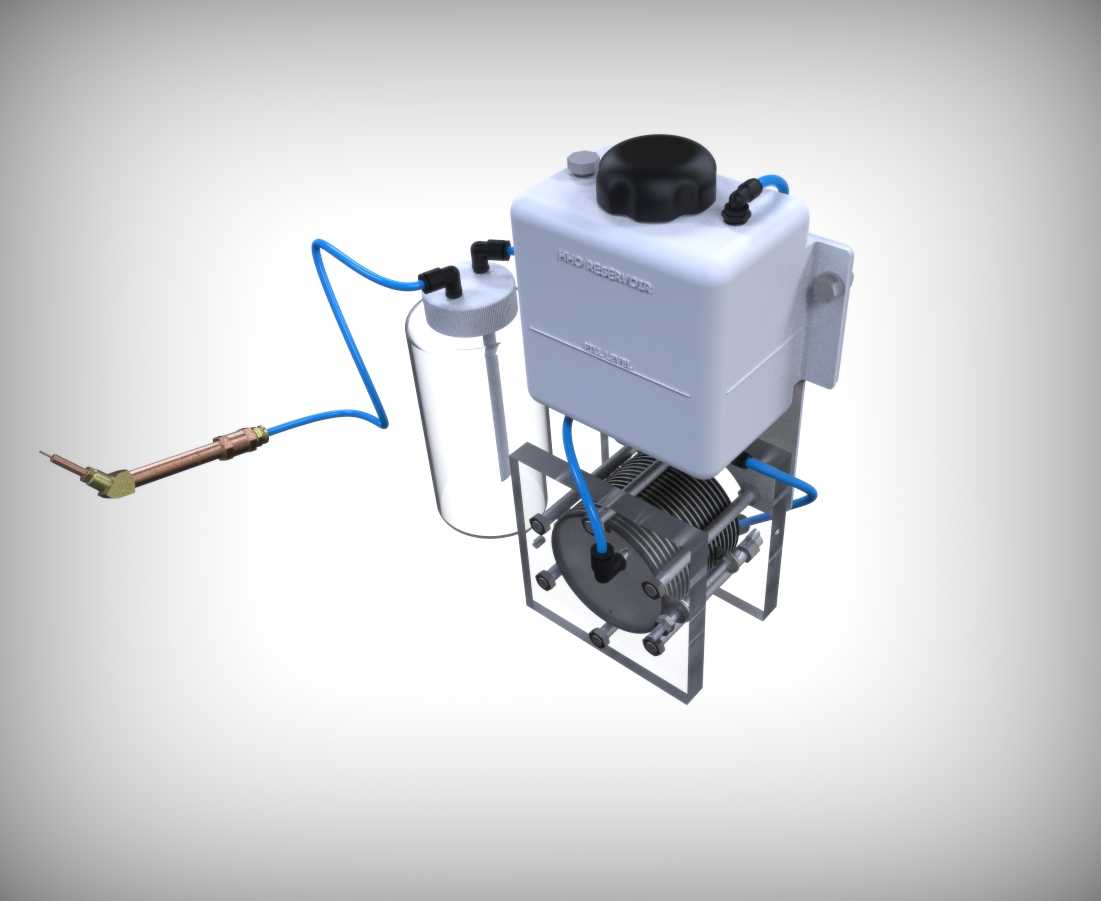

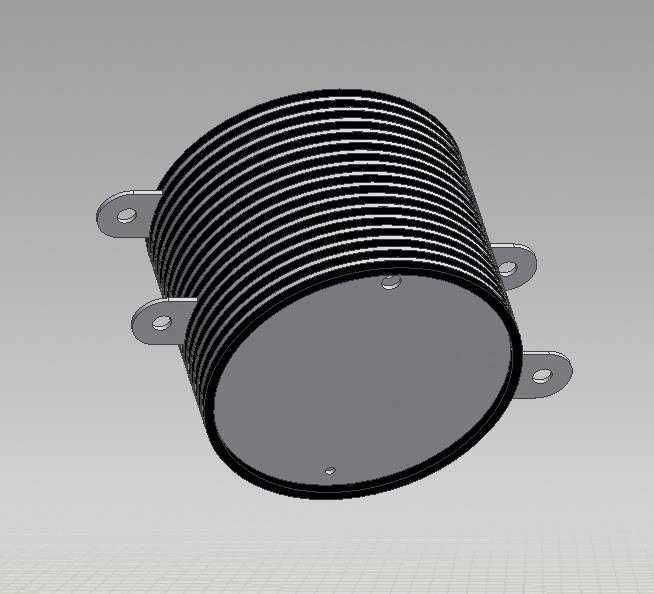

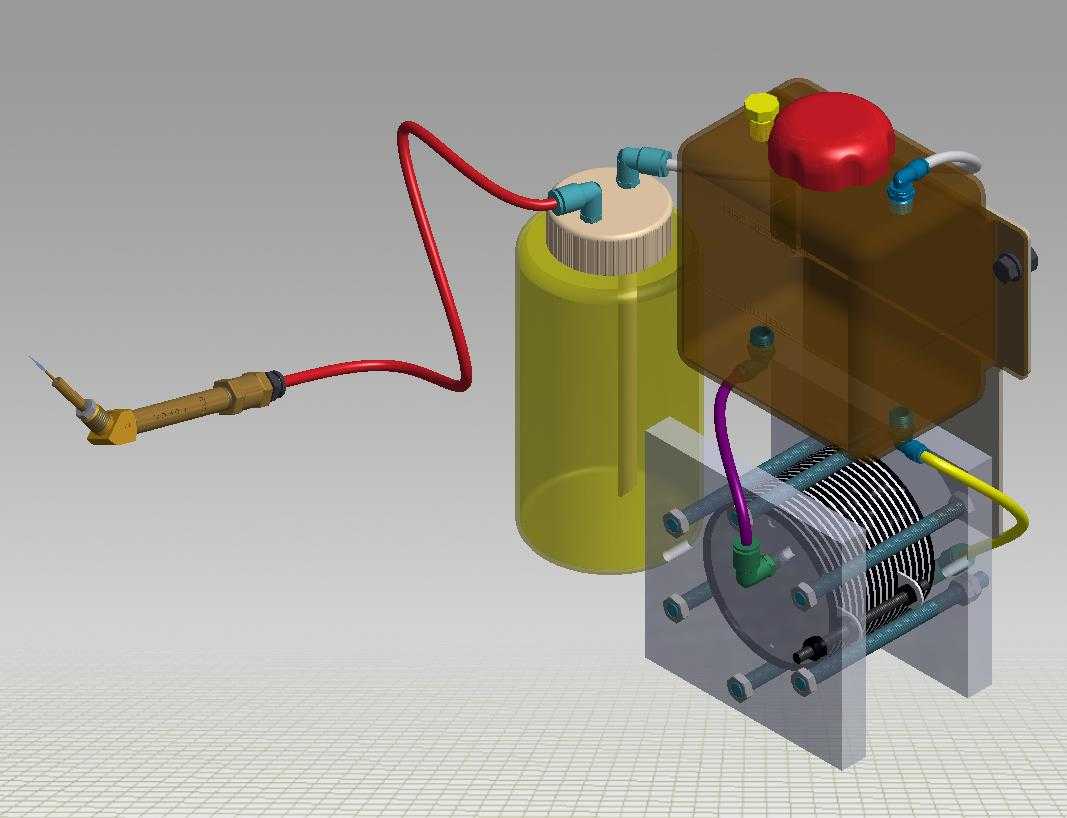

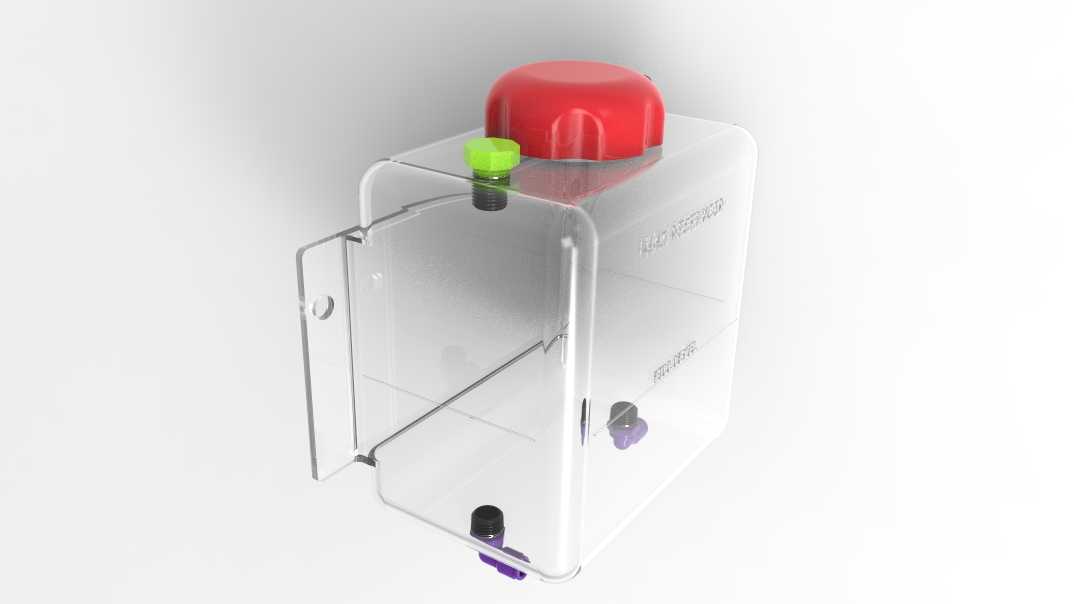

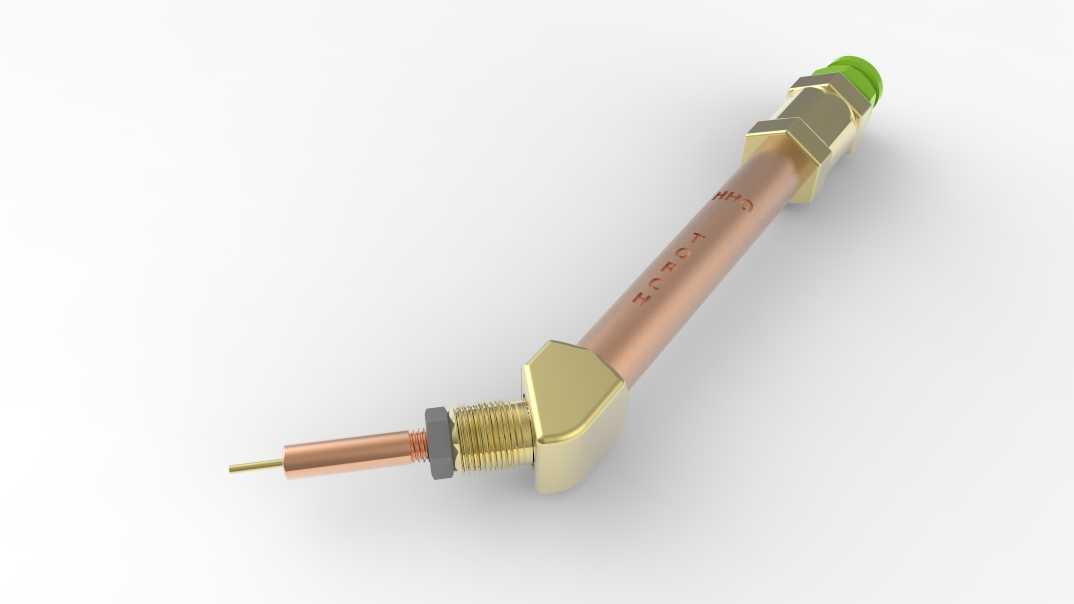

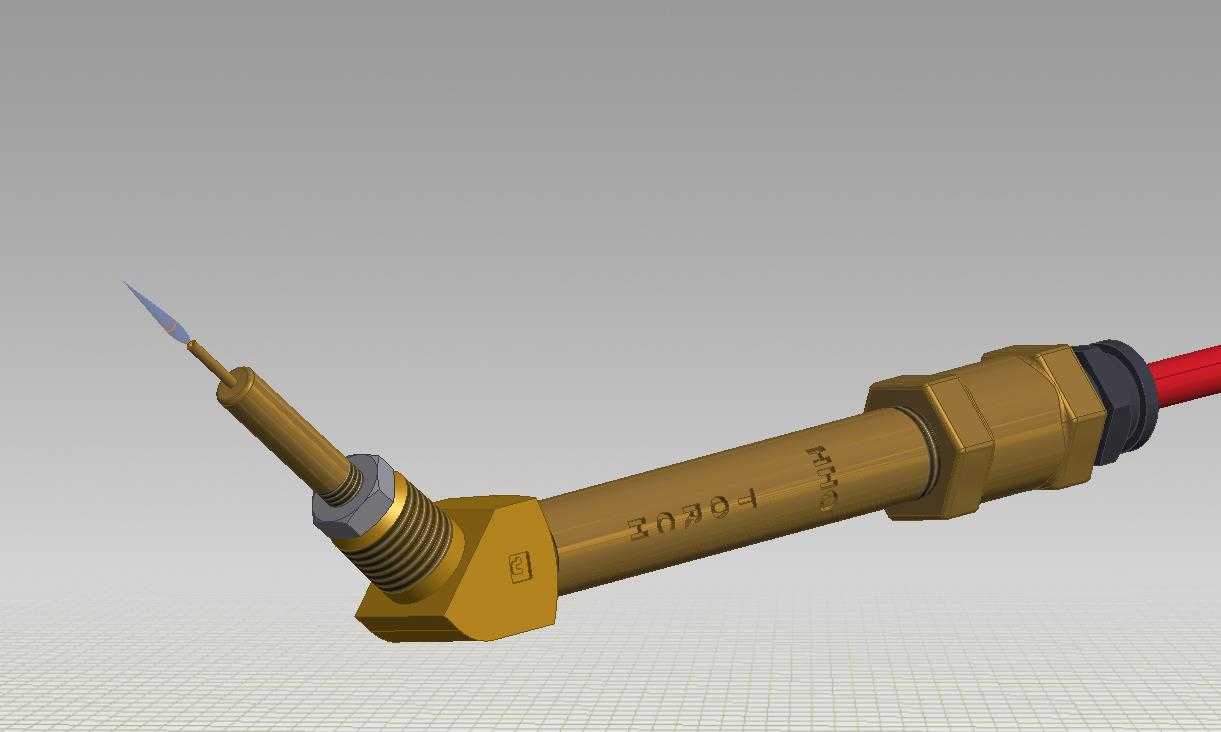

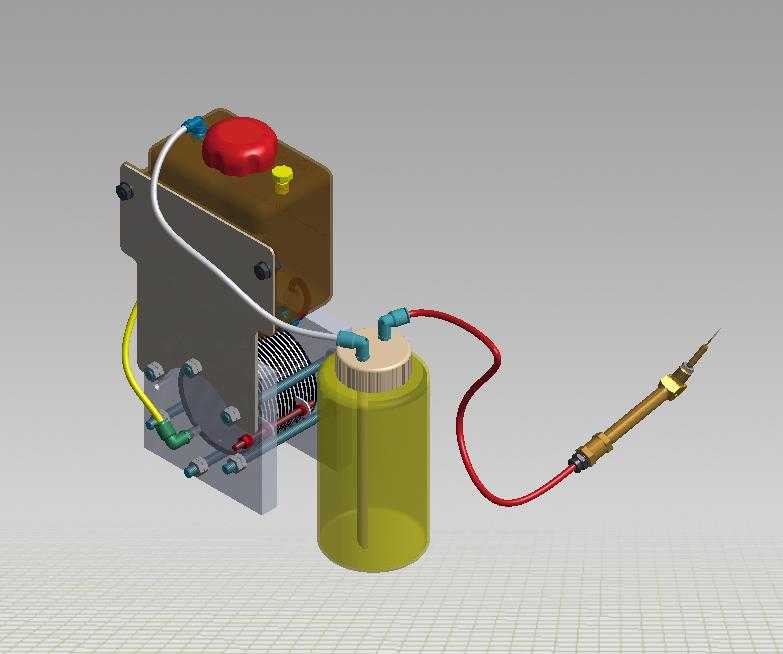

这款小型氢氧发生装置主要面向小型五金加工、首饰打制、精密小件焊接场景设计，可作为微型钎焊、银焊工序的自持气源使用，无需外接高压气瓶，彻底规避了高压易燃易爆气体存储、搬运的安全隐患，尤其适合个体加工作坊、户外流动维修、教学实验演示等无集中供气条件的场景使用。设备核心功能为通过电解水溶液持续产出氢氧混合气体，额定工况下每分钟可产出1升氢氧混合燃气，输出气体压力稳定，可直接适配微型焊炬、小型火焰加工喷头使用，能够满足0.5-3mm厚度铜件、银饰、薄不锈钢件的焊接加热需求，也可用于小型工件的局部退火、精密热校形工序。装置整体采用模块化集成设计思路，将储液腔、电解反应堆、气液分离腔、输出控制阀组、防回火组件整合为一体式结构，上部设置带密封旋盖的储液箱体，用于存储调配好的电解水溶液，箱体侧面预留透明观测位，可直接观察内部液位高度，方便及时补充溶液；下部为框架式安装的电解核心单元，采用层叠式电解极板结构，极板选用304不锈钢材质加工，兼顾导电性能与抗腐蚀能力，极板间设置均匀流道，保证电解过程中溶液循环顺畅、产气效率稳定。气路设计上在输出端串联了独立的干式回火防止器与透明缓冲储液罐，可有效阻断火焰沿气路回窜的风险，缓冲罐同时可截留输出气体中携带的电解液液滴，避免杂质进入焊炬影响火焰稳定性。设备整体外形紧凑，安装边界控制合理，底部框架预留标准安装孔位，既可直接放置于工作台面使用，也可通过螺栓固定在移动小推车、专用机架上集成使用，侧面预留的电气接线端口可直接适配12V直流供电，可兼容市电转换电源、车载蓄电池等多种供电来源，适配不同场景的供电条件。气路连接采用耐腐柔性管路，各接头处采用密封压接结构，避免长期使用后出现电解液渗漏、气体泄漏问题，整体结构拆装维护便捷，日常仅需定期补充电解溶液、检查极板结垢情况即可维持稳定运行，无需复杂的专业维护操作。
