便携式20W光纤激光打标设备结构设计

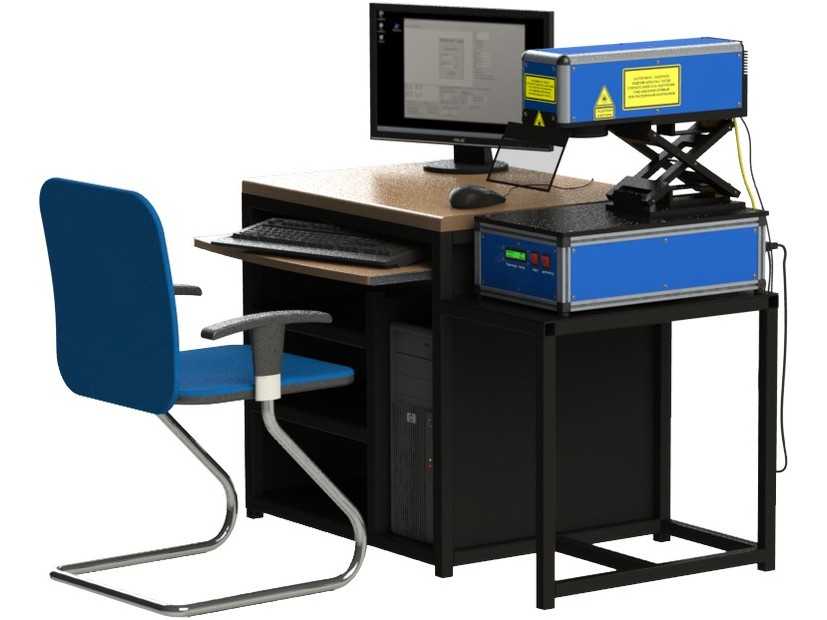

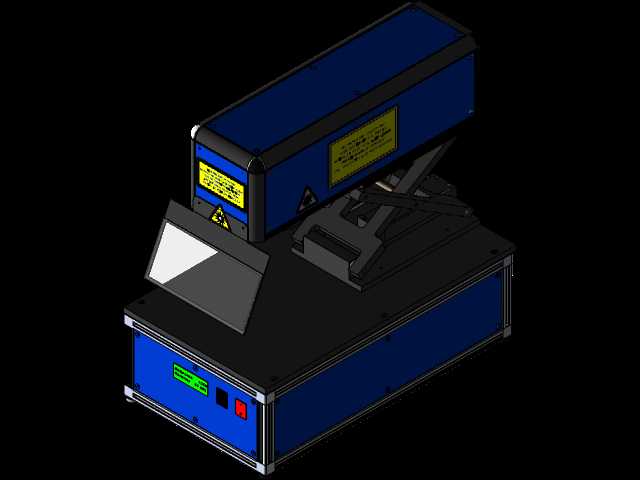

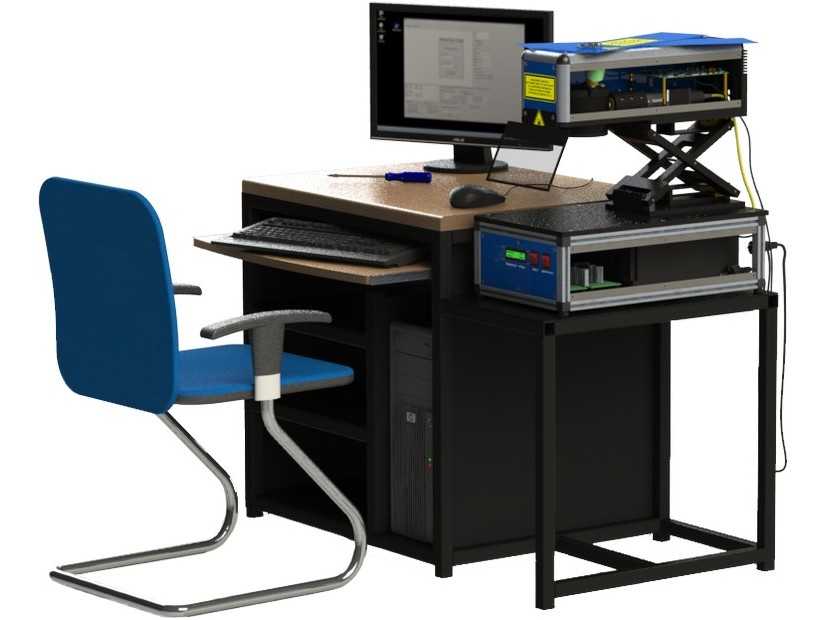

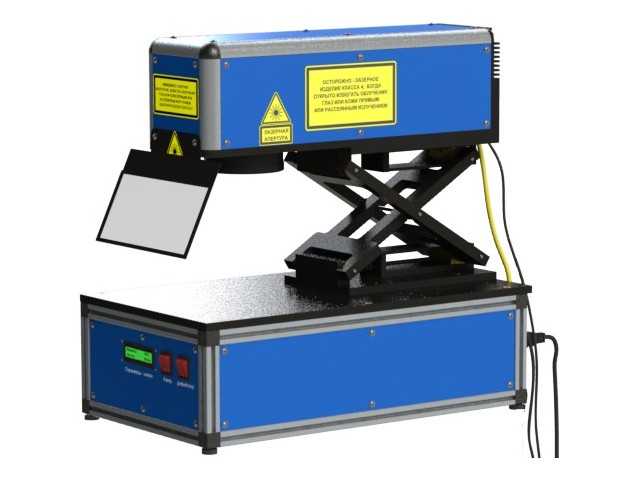

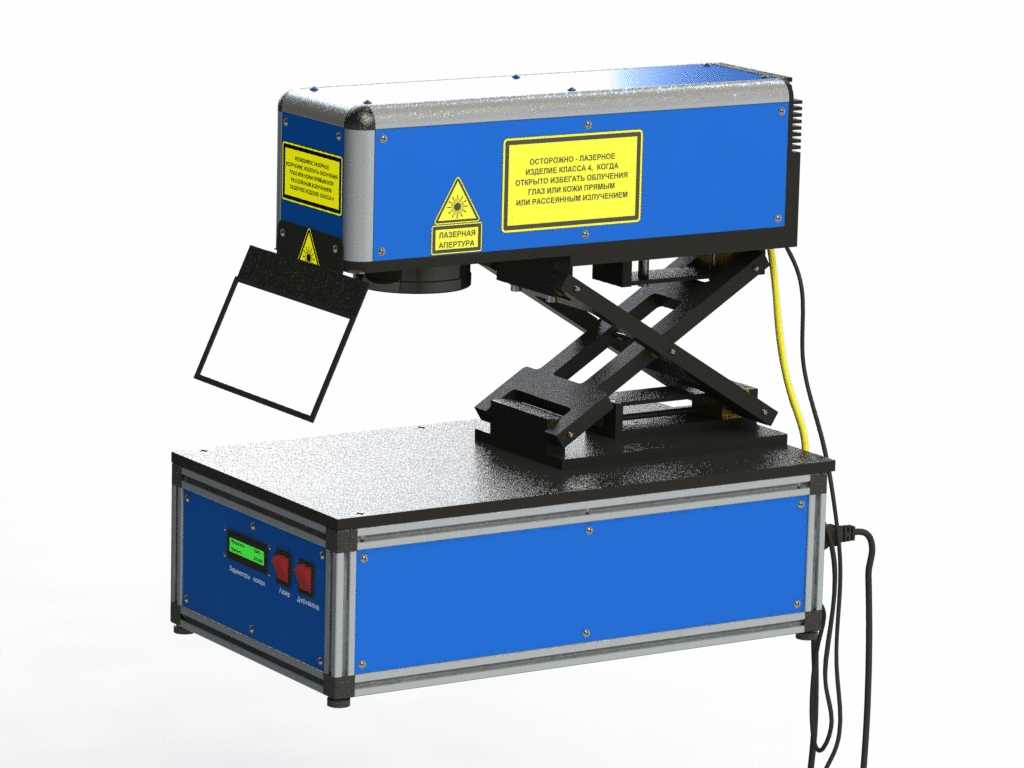

这款便携式光纤激光打标设备，主要面向小批量精密打标加工场景设计，可覆盖五金配件、电子元器件、塑胶外壳、工艺礼品等多类材质的表面标识加工需求，在小型加工门店、工厂产线补标工位、户外现场打标作业、创业型加工商户等场景中都能适配使用，无需复杂的场地改造即可快速部署投入生产。设备核心采用IPG光纤激光器作为打标能量源，输出20W功率的脉冲激光，可在金属、部分非金属材质表面形成清晰耐久的永久性标识，打标工作幅面覆盖100x100mm范围，能够满足绝大多数小型零件的标识加工需求，打标过程无接触应力，不会对工件表面造成机械损伤，标识精度高、边缘清晰，可兼容二维码、序列号、文字、图案等多种标识内容的加工。在结构设计上，设备采用分体集成式布局，下方为集成了控制模块、电源模块、散热系统的主机箱体，上方为激光打标头组件，两者之间采用剪叉式升降支架连接，可通过调整支架高度快速适配不同高度的工件，调整过程顺滑无卡顿，锁紧后结构稳定无偏移，能够保证打标过程中焦距的一致性，避免出现打标深浅不一、图案模糊的问题。打标头前端设置了可翻转的防护挡板，能够阻挡打标过程中产生的激光漫反射，保护操作人员的眼部安全，设备侧面预留了走线槽位，电源线、信号线、激光传输管线均沿支架侧边规整排布，避免管线杂乱缠绕影响操作，同时也能减少管线弯折损耗，延长设备使用寿命。主机箱体采用铝型材框架搭配钣金蒙皮的结构，边角处设置防撞包角，底部安装可调式支撑脚，可在不平整的工作台面调整水平，保证设备放置稳定；箱体正面设置了状态显示屏与控制按钮，可直观显示设备运行状态，快速完成功率调整、启停控制等操作。整机外形紧凑，重量控制在单人可搬运的范围内，无需固定安装位置，可根据作业需求灵活转移场地，安装边界要求低，仅需预留略大于主机底座的平整台面即可完成部署，外接常规民用电源即可启动运行，无需配套专用的水冷或高压气源，大幅降低了使用门槛与部署成本。在细节设计上，激光头表面张贴了清晰的激光警示标识，提醒操作人员注意激光防护，所有电气接口均做了防呆设计，避免接插错误导致设备损坏，散热风道采用下进上出的布局，能够在长时间连续作业时保持内部元器件温度稳定，避免过热导致功率衰减，保证打标效果的一致性。
