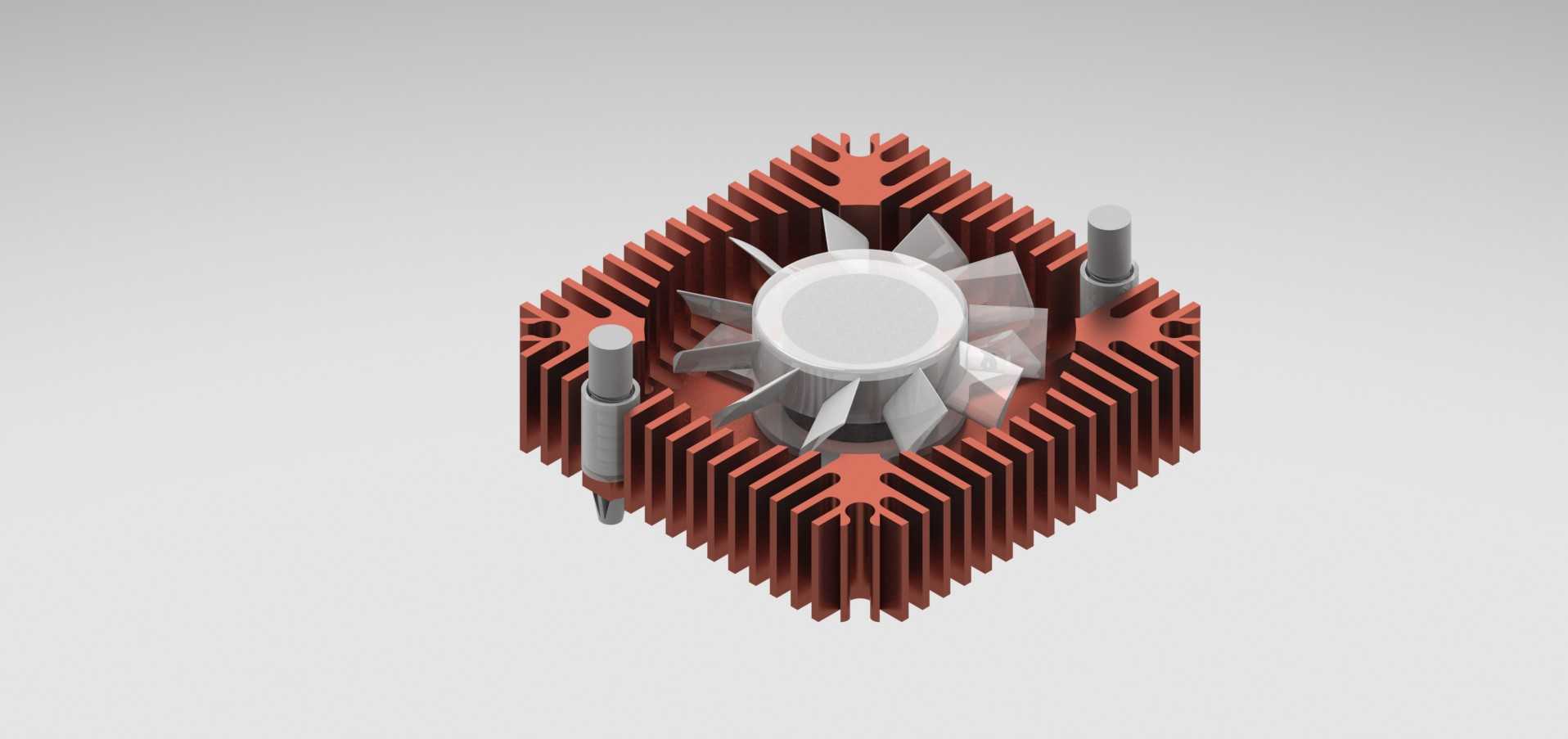

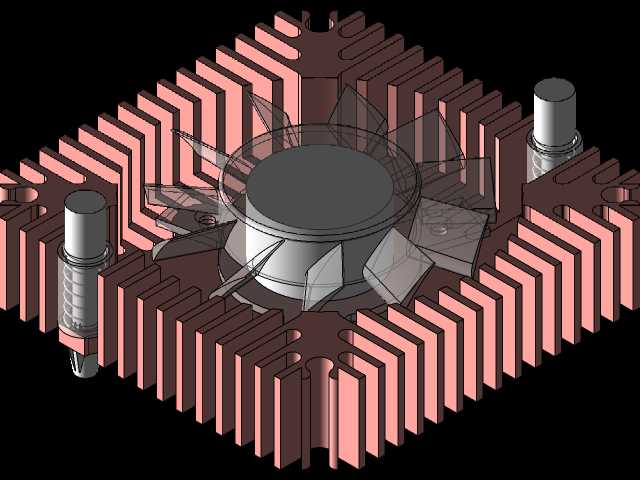

带轴流风扇的55mm方形针装散热结构

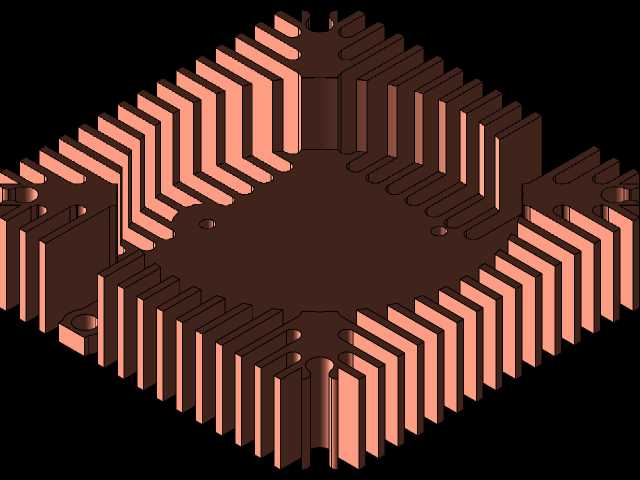

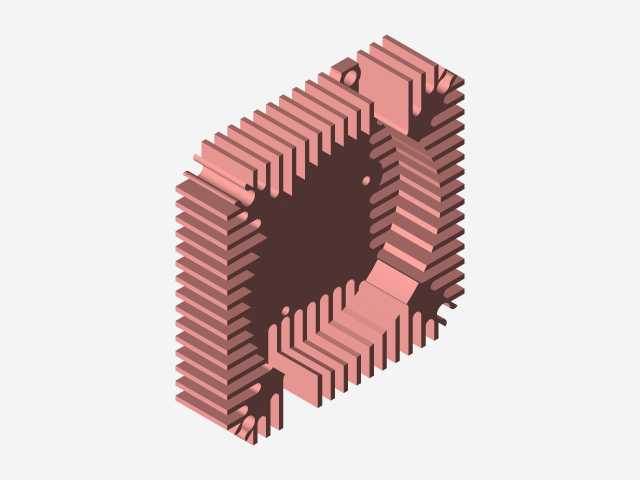

这款散热结构主要面向小尺寸高发热电子元器件的散热场景，可覆盖消费级图形卡板载芯片、中小功率LED发光模组、直流电机驱动芯片、小封装大功率半导体器件等多种发热源的冷却需求，在板卡空间紧凑、无法布置大尺寸风冷模组的嵌入式设备、小型工控板卡、定制化电子装置中有着极高的适配性。产品整体采用方形对称式布局，核心散热主体为铝挤工艺成型的放射状鳍片结构，鳍片从中心向外呈放射排布，能够在有限的投影面积内最大化拓展散热接触面积，同时相邻鳍片之间预留了均匀的通风间隙，可引导气流沿径向顺畅流出，避免气流在鳍片内部形成紊流滞区，有效降低风阻提升换热效率。散热结构中心集成了12V供电的小型轴流风扇，风扇采用透明扇叶设计，运行时可直接将冷风从结构上方吸入，气流穿过中心区域后沿鳍片间隙向四周扩散，直接带走鳍片表面传导的热量，相比无风扇的被动散热结构，主动送风的设计可将热交换效率提升数倍，能够满足持续高负载工况下的散热要求，避免元器件因过热出现性能降频、寿命衰减甚至烧毁的问题。在安装适配层面，这款散热结构的外形尺寸控制在55×55×12mm的紧凑范围内，不会占用过多板卡纵向与横向空间，适配绝大多数小尺寸板卡的布局要求；安装结构采用两根对称布置的塑料插针设计，无需额外打螺丝固定，只需将插针对准PCB板上预留的对应安装孔位按压即可完成固定，装配操作简单快捷，既能够在量产流水线中实现快速装配提升生产效率，也方便后期运维过程中的拆卸更换。设计过程中充分考虑了小空间下的散热与安装平衡，鳍片高度与整体厚度严格匹配12mm的尺寸边界，插针的位置、长度与直径经过反复校核，既保证安装后的结构稳定性，不会因设备运输、风扇运行振动出现松脱，又不会穿透PCB板对背面线路造成干涉；风扇的供电引线预留了足够的走线长度，可灵活适配板卡上不同位置的供电接插件，避免出现走线过短拉扯、走线过长干扰周边元件的问题。在实际应用中，这款散热结构可根据发热源的功率调整风扇转速，在低负载工况下降低风扇转速实现静音运行，高负载时提升转速强化散热效果，兼顾噪音控制与散热性能的平衡，能够在-10℃到60℃的常规工作环境下长期稳定运行，为各类小尺寸高发热电子元件提供可靠的温度保障。
