7343公制封装330uF贴片钽电容结构设计

这款贴片钽电容的三维结构设计，完全围绕高密度表面贴装电子组装场景的实际需求展开，在消费电子、工业控制板卡、通讯终端设备、车载电子模块的电源滤波、储能退耦、信号耦合电路中有着极为广泛的应用。作为有极性的固体电解电容品类，钽电容相较于普通铝电解电容拥有更高的单位体积容值、更稳定的温度特性与更低的等效串联电阻，能够在板卡空间极度受限的场景下，为电源回路提供稳定的瞬态电流补给，滤除电源线路中的高频纹波干扰，保障主控芯片、功率器件等核心电路的供电稳定性，避免因电压波动引发的电路误触发、信号失真等问题。

在产品功能特性的设计考量上，这款10V耐压规格的钽电容额定容值达到330uF，能够覆盖绝大多数低压数字电路、模拟信号回路的容值需求，其固体电解质结构不存在液态电解液干涸、漏液的失效风险，长期工作的可靠性远高于同规格液态电解电容，能够适应-55℃到125℃的宽温工作环境，满足工业级、车规级板卡的严苛环境使用要求。设计过程中严格遵循7343公制贴片封装的行业通用标准，也就是业内常称的EIA 2917封装规格，本体长度控制在7.3mm、宽度4.3mm，整体成型高度适配常规SMT贴片工艺的元件高度阈值，两端焊接端的尺寸、位置公差严格对标回流焊工艺的焊盘设计规范，确保元件在高速贴片机吸料、视觉定位、回流焊接的全流程中不会出现吸嘴吸附偏移、焊盘对位偏差、立碑虚焊等工艺问题。

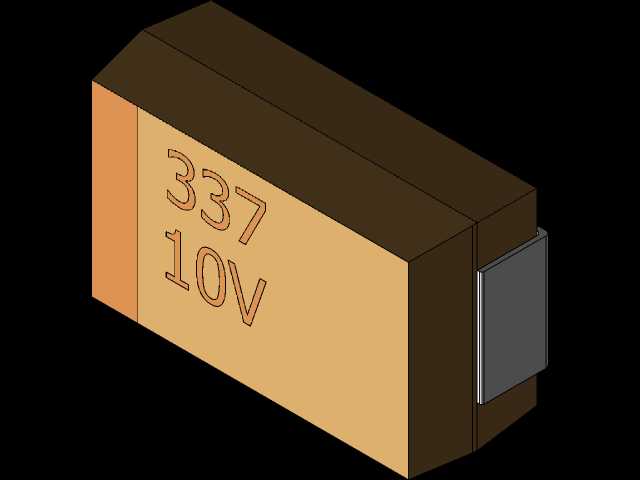

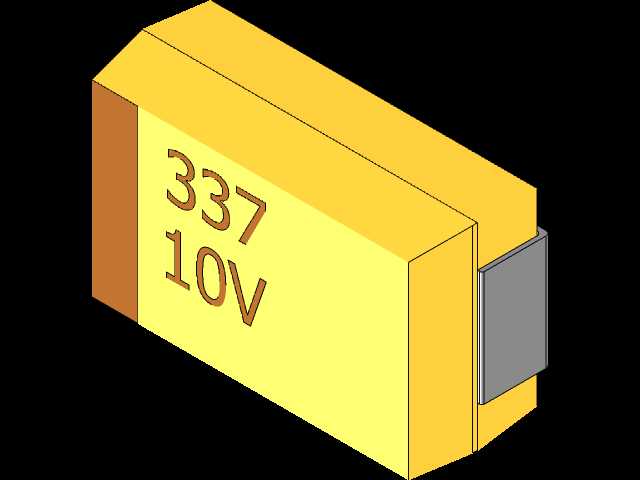

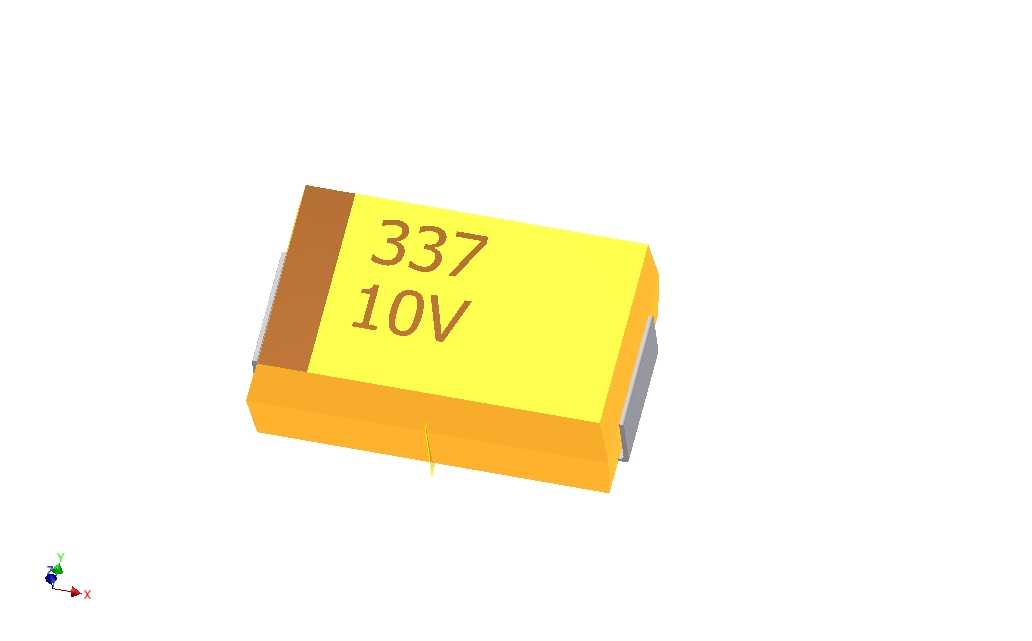

外形设计上采用了行业通用的黄色环氧树脂封装外壳，本体表面清晰印刷容值代码与耐压标识，极性端通过醒目的色块进行区分，能够在SMT上料、人工检修环节快速识别元件极性与参数，避免反向贴装引发的电容击穿失效。两端的金属焊接端采用多层电镀结构设计，底层为铜质基材保障与陶瓷本体的结合强度，表层镀锡层保障与PCB焊盘的焊接浸润性，焊接端的伸出长度、端面平整度都经过反复校核，既能够保障焊接后的机械结合强度，也能避免焊接端过长导致的相邻焊盘短路风险。安装边界的设计上充分考虑了板卡布局的间距要求，元件本体与周边 taller 元件、结构件的安全间距预留了足够的工艺余量，能够适配0.8mm及以上厚度的常规FR4 PCB板的布局要求，在高密度板卡的BGA芯片周边去耦、电源入口储能等典型布局场景中，能够灵活排布无需额外调整周边走线与元件位置，大幅提升板卡设计的空间利用率。
