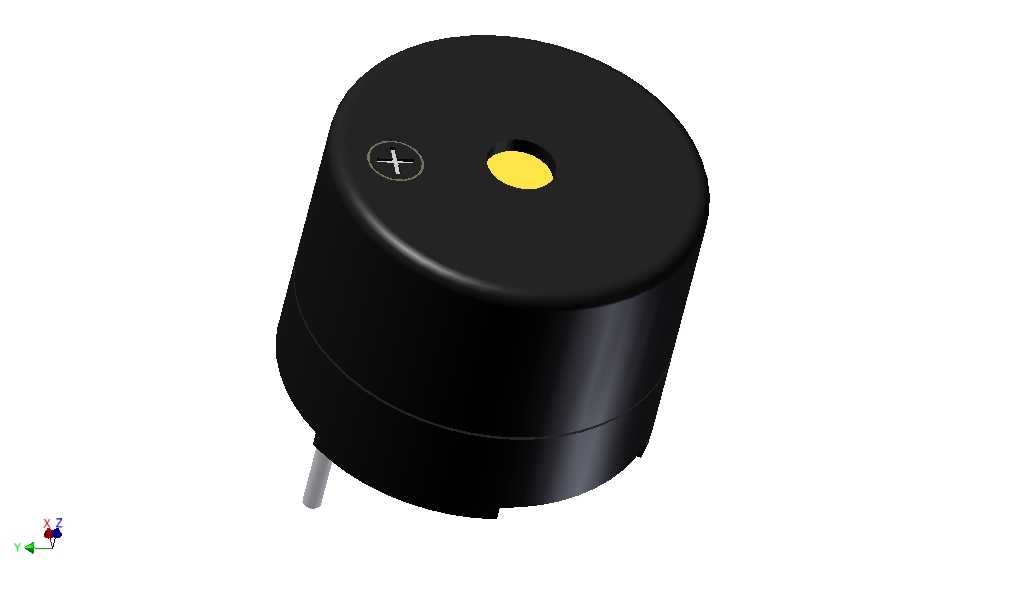

5V直插式有源蜂鸣器电子元件结构设计

这款5V直插式蜂鸣器是电子控制领域应用极为广泛的发声提示器件，在日常工业生产与民用电子场景中都承担着关键的信号反馈职能。从实际应用场景来看，这类蜂鸣器常被集成在工控设备操作面板、家电控制主板、安防报警装置、车载电子提示模块、消费类数码产品内部，当设备触发预设阈值、操作完成、故障报错、按键反馈等逻辑时，蜂鸣器就会发出固定频率的提示音，向操作人员传递清晰的声光类信号反馈，无需额外搭配复杂的音频解码电路，仅需简单的电平驱动即可正常工作，是低成本人机交互方案中不可或缺的基础元件。从产品功能特性来看，这款蜂鸣器采用5V直流供电设计，属于有源驱动类型，内部集成了振荡发生电路，无需外部提供方波信号，只要接通额定工作电压即可持续发出稳定的蜂鸣声响，发声指向性集中，声压级满足常规室内设备的提示需求，工作功耗极低，不会对主控电路造成额外的供电负担，引脚采用直插式设计，适配常规波峰焊生产工艺，能够兼容绝大多数通孔PCB板的安装需求。在产品设计思路上，整体采用圆柱形一体化封装结构，外壳选用耐温阻燃的黑色工程塑料注塑成型，顶面预留出声孔保障声音顺畅传出，同时在顶面标注极性标识，避免生产组装过程中出现引脚反接的问题，外壳做了多层阶梯式的加强筋结构，既提升了壳体的抗挤压能力，也能在波峰焊过程中阻挡焊锡飞溅侵入内部腔体，保护内部振荡晶片与发声组件不受损坏。从外形尺寸与安装边界来看，这款蜂鸣器引脚间距为300密耳，完全适配标准2.54mm间距的PCB焊盘设计，整体圆柱直径与高度尺寸适配绝大多数板载安装的空间要求，引脚长度预留了足够的过板焊接余量，既可以直接插装焊接在PCB板面，也可以搭配插座进行可拆卸式安装，安装时仅需在PCB上预留对应直径的安装通孔与周边避让空间即可，不需要额外设计固定结构，组装工序极为简便，能够大幅降低生产线的组装工时成本。
