XT30航模电源接插件结构设计

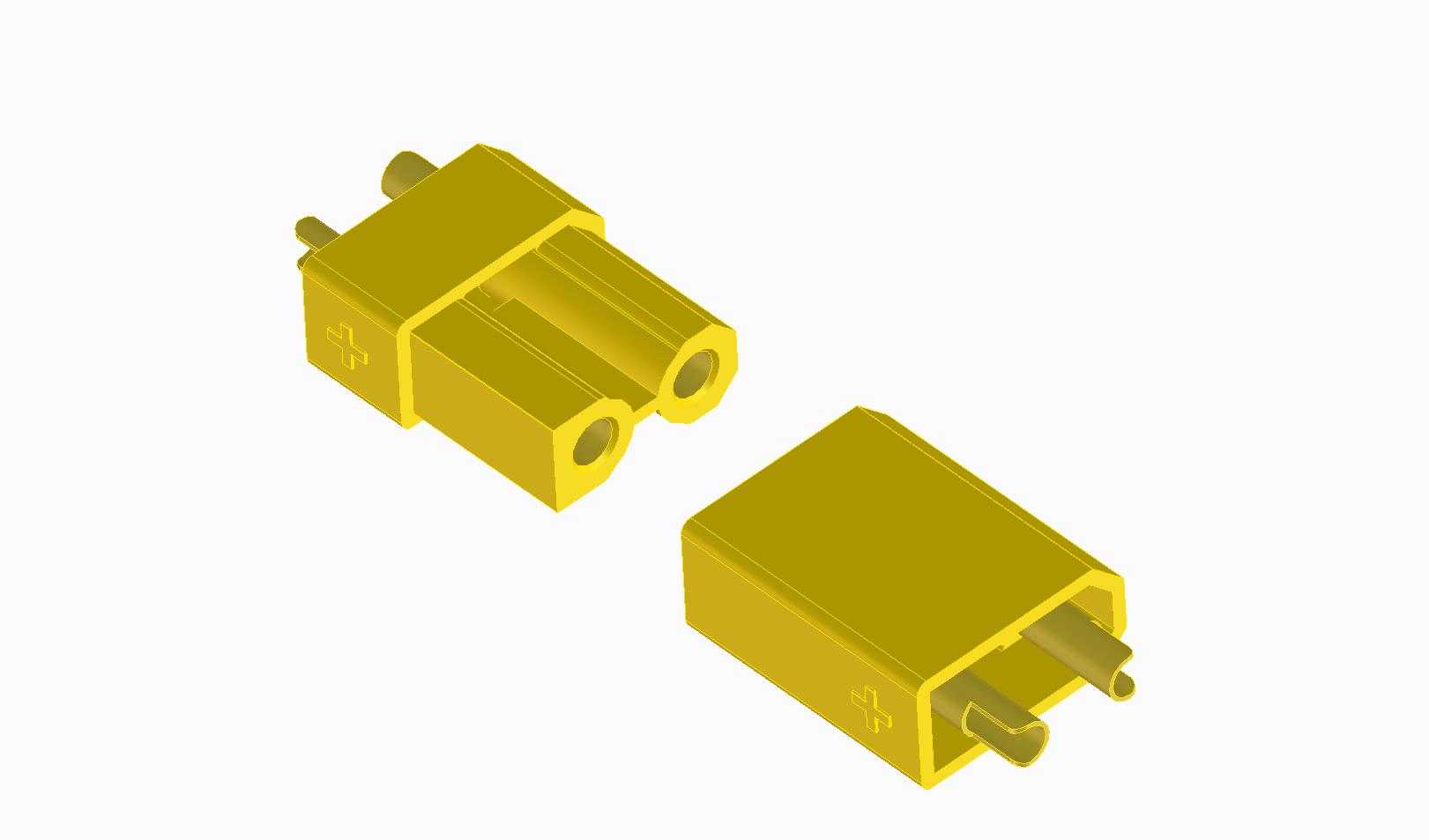

这款XT30电源接插件主要面向航模动力回路、小型电动设备、便携储能模块的小电流动力传输场景，是动力链路中承担电源与用电负载通断连接的核心五金配件，在穿越机、固定翼航模、小型无人车、桌面级电动工具等对连接可靠性、重量控制有较高要求的场景中应用广泛，能够在设备频繁拆装、动力模块快速更换的使用需求下，保持稳定的电流导通能力，避免接触不良引发的动力中断、接头发热等问题。从功能特性来看，该接插件采用公母对插的防呆结构设计，公端内置两根圆柱形镀金插针，母端对应设置弹性接触筒，插合后接触件能够形成足够的接触压力，降低接触电阻，减少大电流通过时的温升，同时外壳设置的对位标识能够避免反插损坏接触件，插合到位后具备一定的插拔保持力，在设备产生振动的工况下不会出现松脱断电的情况。在设计思路上，这款接插件整体采用紧凑化布局，外壳做了全包覆绝缘设计，将带电接触件完全收纳在绝缘壳体内部，避免正负极裸露引发的短路风险，壳体外侧设置的防滑纹路能够方便使用者插拔施力，同时壳体的分型面、拔模角度都充分考虑了注塑生产的工艺可行性，接触件的固定结构在壳体内做了限位卡槽设计，能够避免插拔过程中接触件出现移位、退针的问题。从外形尺寸与安装边界来看，该接插件整体外形小巧，公母对插后的整体长度控制在紧凑范围内，壳体宽度适配小功率动力线的线径焊接空间，插针的中心距经过精准核算，既保证了正负极之间的爬电距离满足绝缘安全要求，又尽可能压缩了整体占用空间，接插件尾部的进线口做了倒角过渡，能够避免焊接后线材弯折时被壳体锐边割破绝缘层，安装时仅需预留对应插合方向的操作空间，不需要额外的固定结构，直接通过线材焊接后即可完成装配，能够适配各类紧凑布局的小型电动设备内部走线需求，在有限的安装空间内完成可靠的动力连接。
