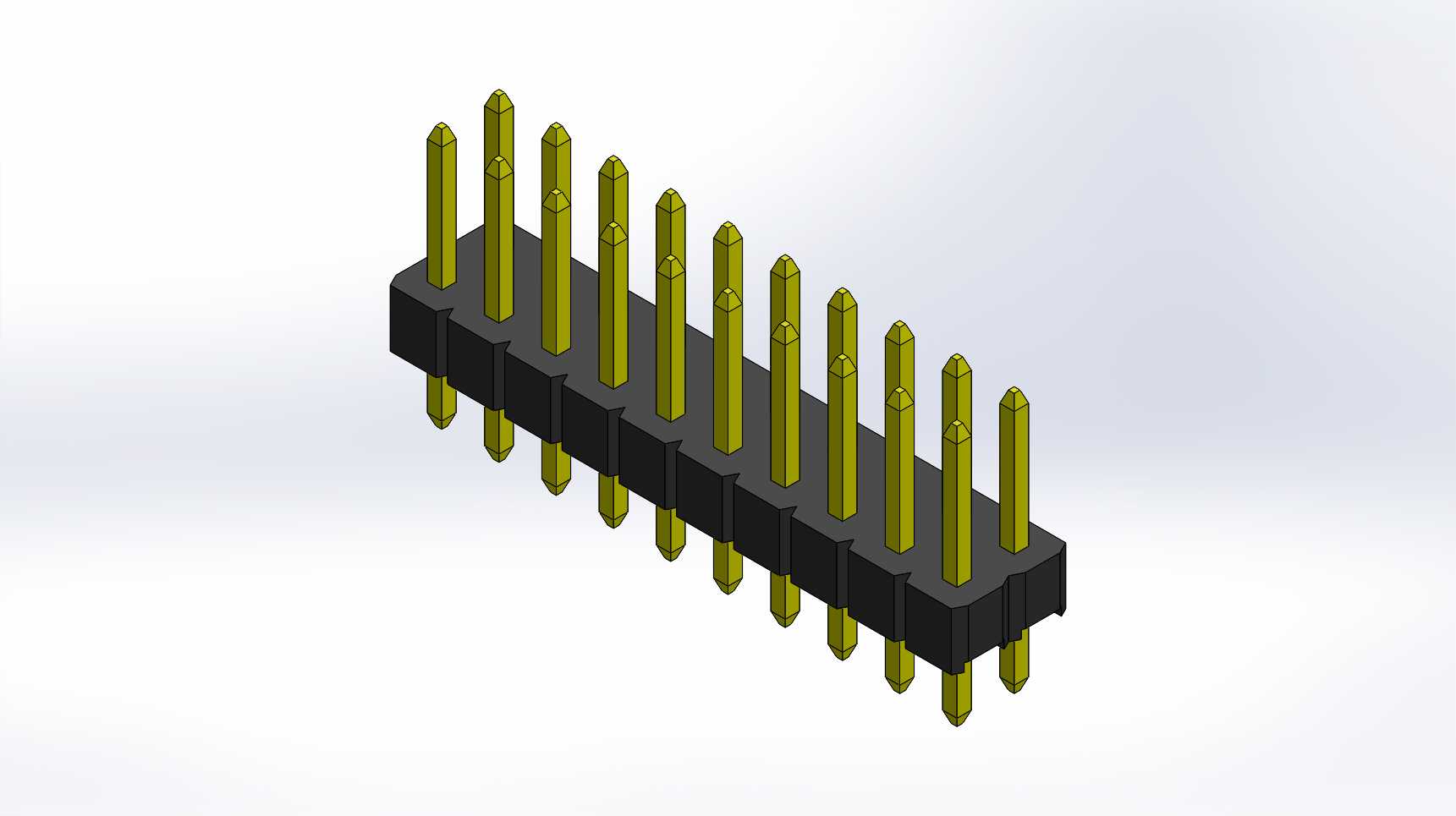

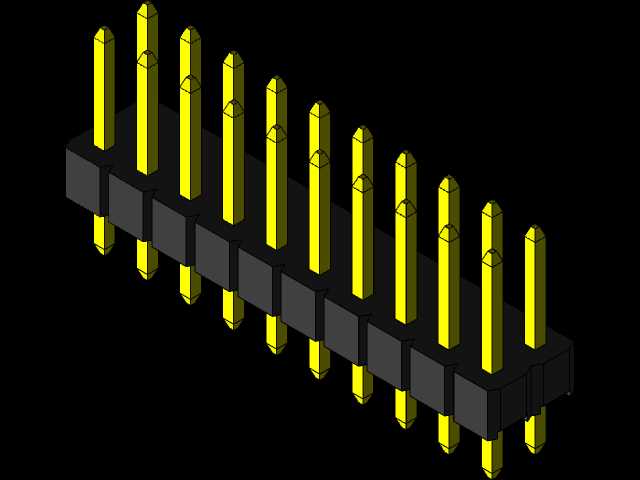

双排直插可配置排针连接器结构设计

这款双排直插排针是电子电路互联领域应用极为广泛的基础连接部件，日常在工控控制板卡、消费电子主板、嵌入式开发模块、通信接口转接板、电源驱动模组等场景中承担板对板、板对线的电信号与小功率电流传输作用，是实现模块化电路拼接、功能板卡可拆卸连接的核心配件，能够在保障连接导通可靠性的前提下，为设备的组装、后期维护、功能模块替换提供充足的便利，避免硬线焊接带来的拆解困难、焊点易损等问题。

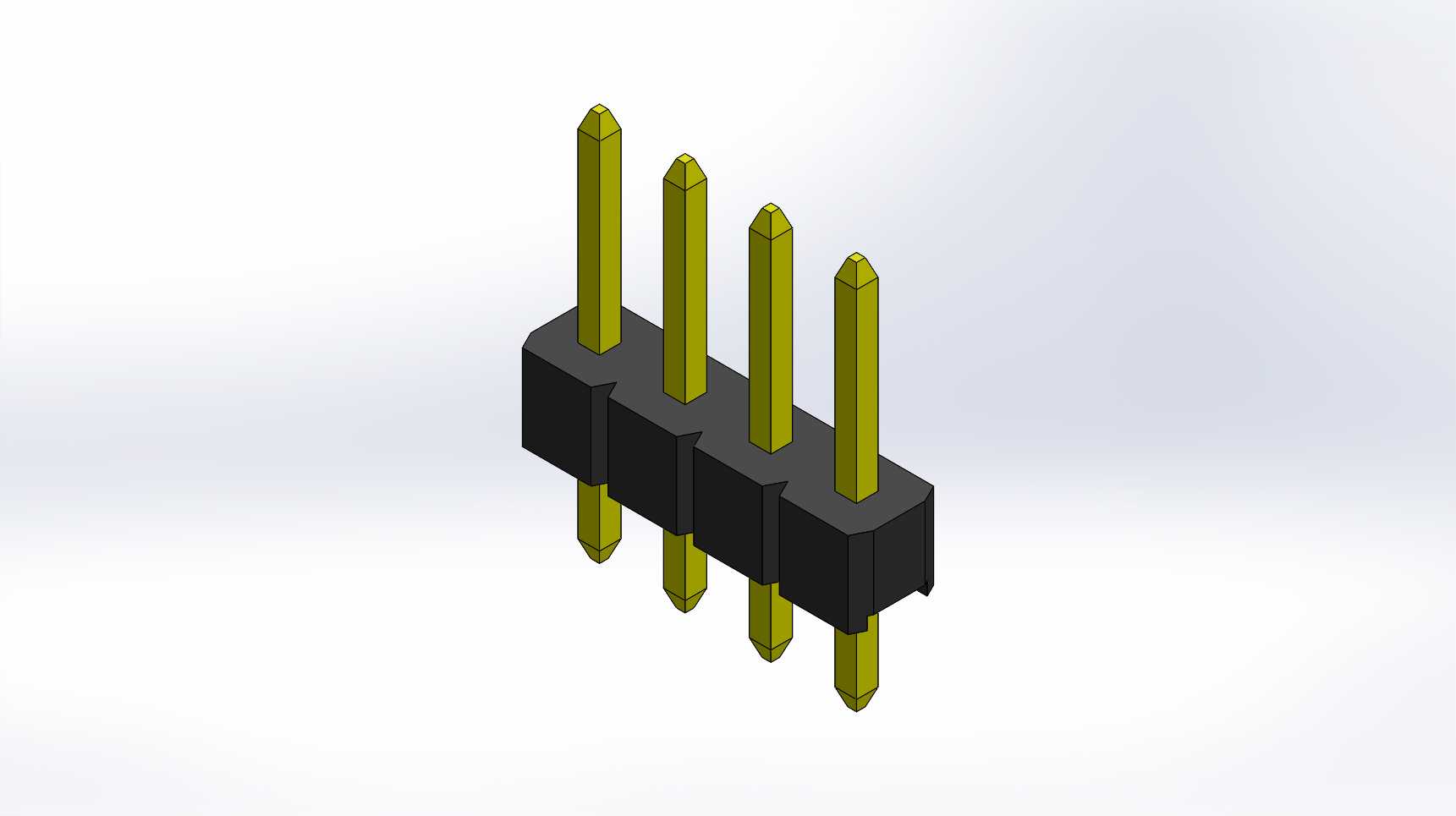

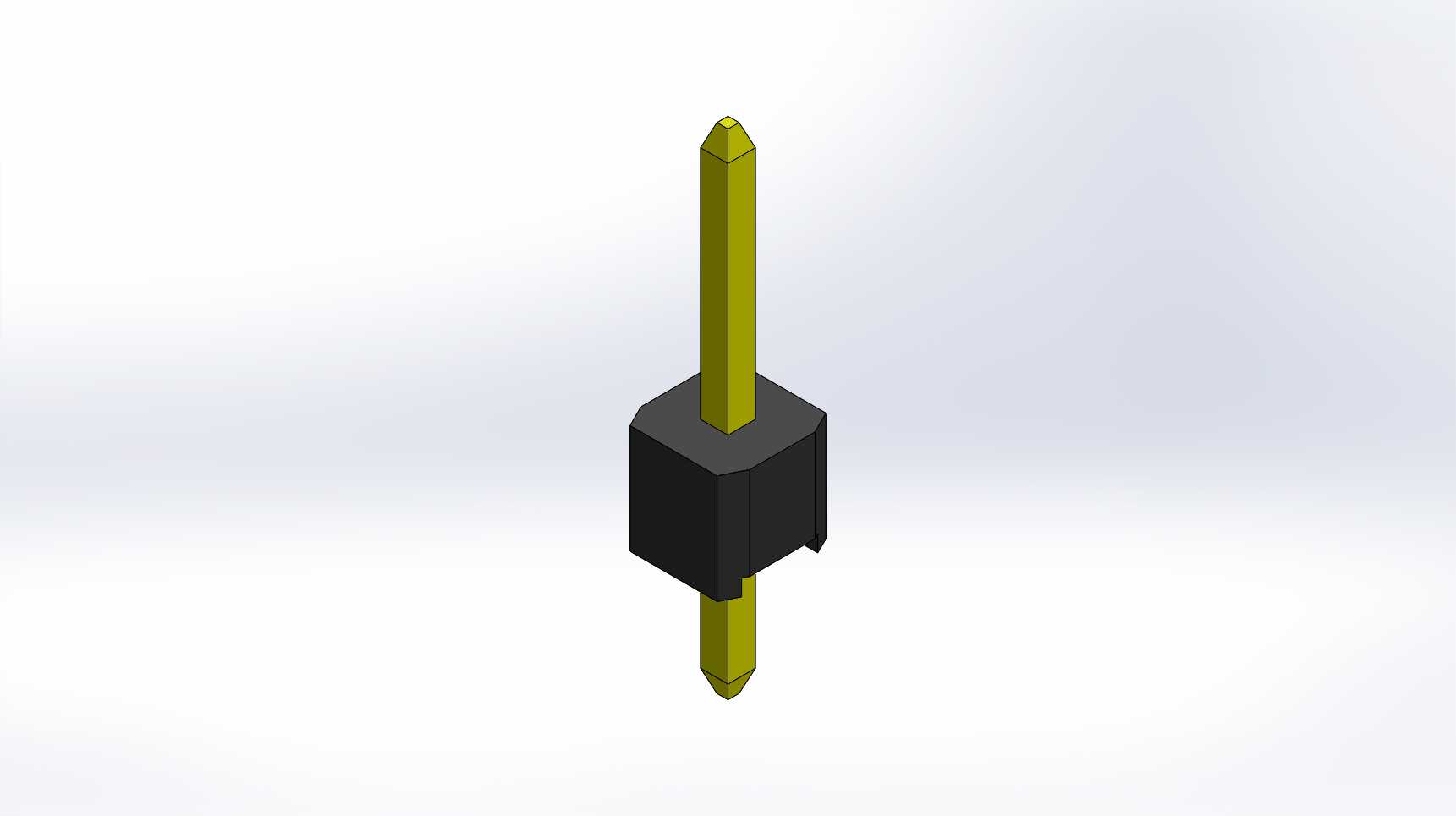

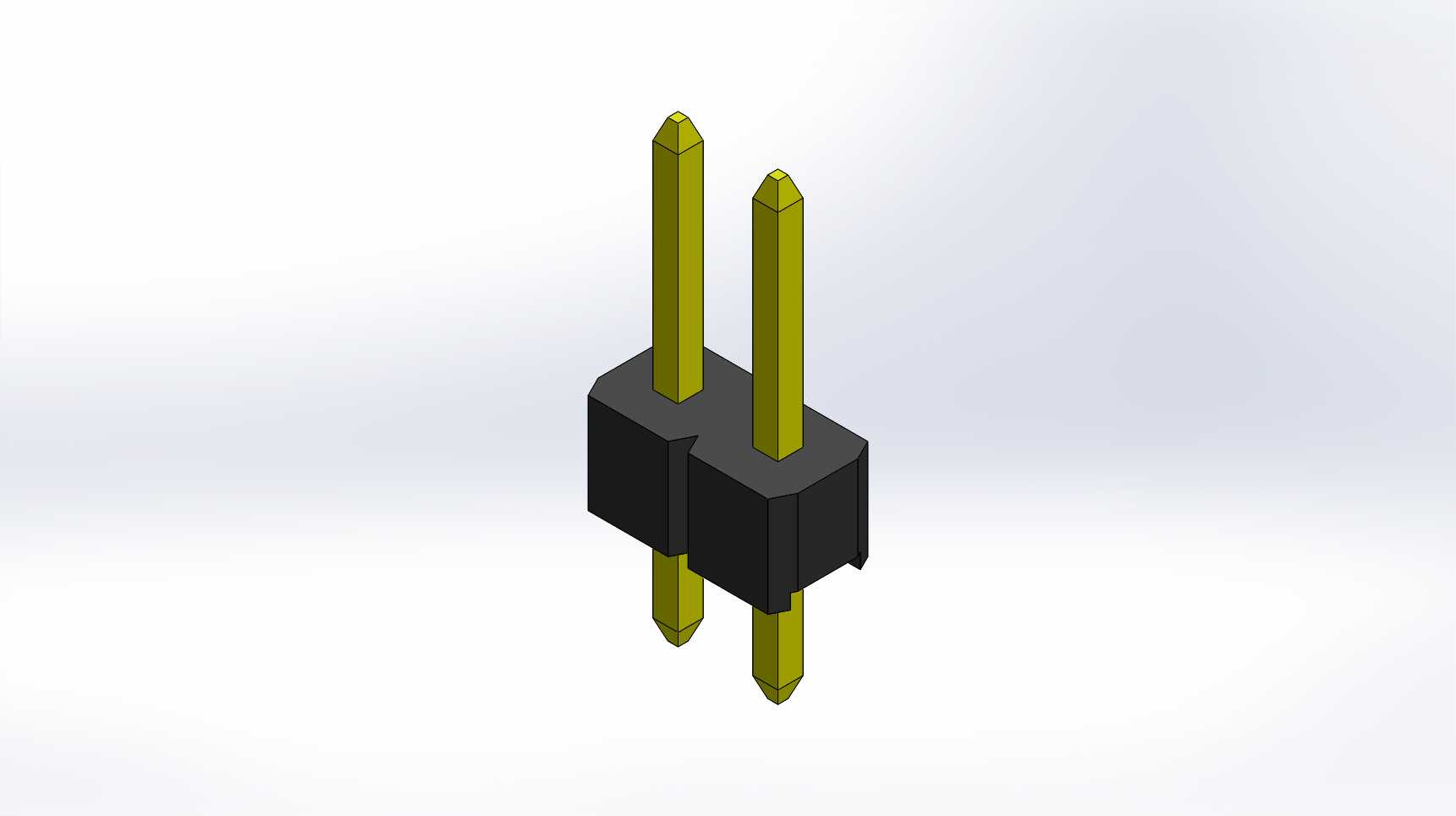

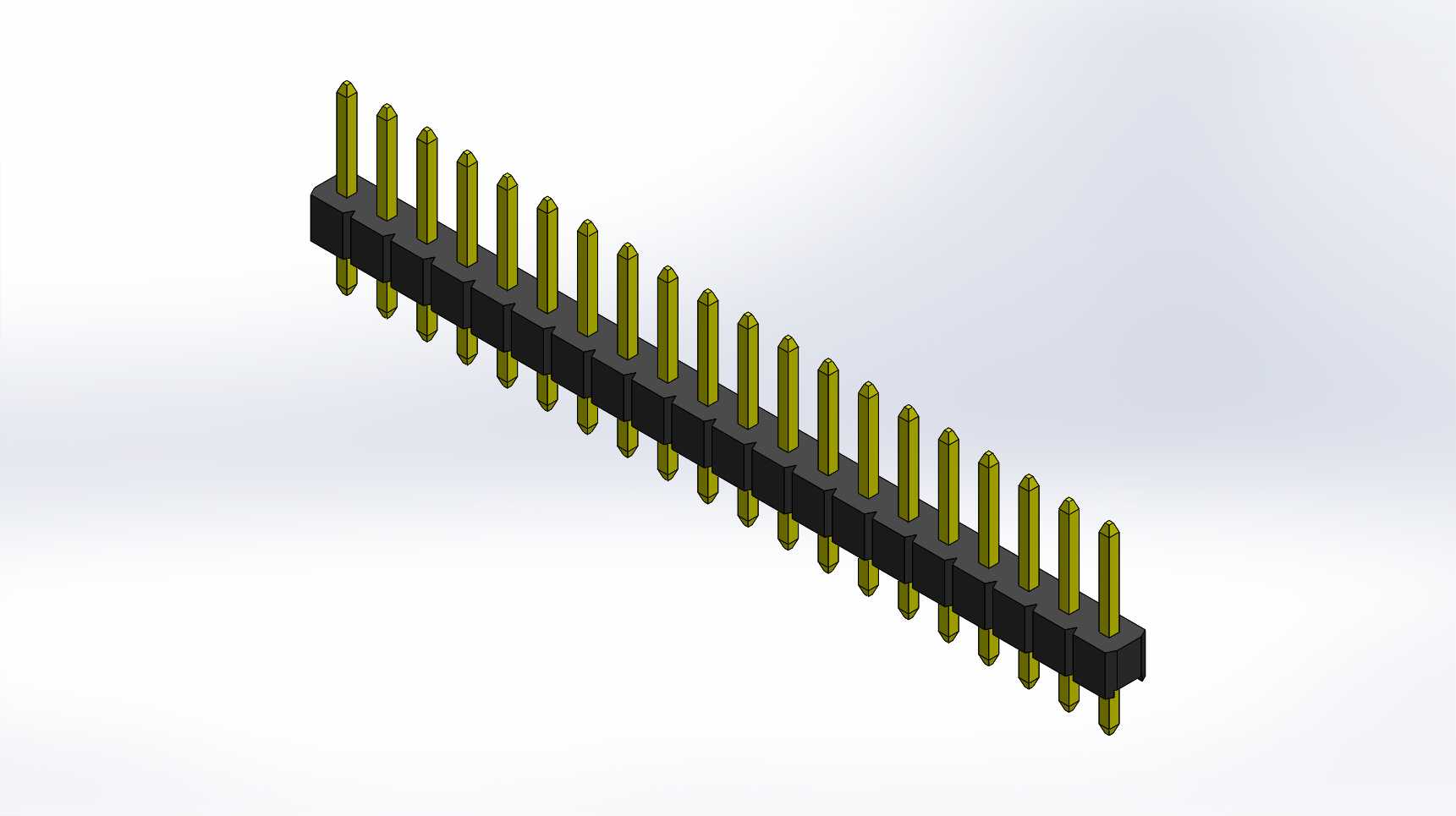

该排针采用参数化可配置的设计思路，设计过程中优先考虑了不同应用场景下的引脚数量适配需求，使用者无需重新绘制整体结构，仅需调整阵列参数即可快速生成不同引脚数、不同列数的排针结构，大幅提升同系列不同规格产品的设计效率。结构上采用黑色绝缘基座搭配黄铜镀金插针的经典组合，绝缘基座选用耐高温工程塑料材质，能够耐受波峰焊、回流焊过程中的高温冲击，不会出现基座融化、形变导致插针移位的问题；插针采用车削加工成型，表面镀金处理能够降低接触电阻，提升抗氧化能力，长期使用也不会出现接触不良、信号衰减的问题，插针两端采用尖锥导向设计，既方便插入对应排母座，也能在手工焊接时更容易穿过PCB板的安装孔，降低组装难度。

从安装边界来看，这款双排排针的针脚间距采用行业通用的标准间距，插针伸出基座上下两端的长度符合常规PCB焊接与排母对接的尺寸要求，绝缘基座的宽度、厚度尺寸适配标准贴片或直插封装的焊盘布局，安装时无需额外修改PCB封装尺寸即可直接适配，排针整体的外形规整，基座侧面设计有均匀的定位卡槽，既可以在注塑生产时保障插针定位精度，也能在多排针并排安装时起到辅助对位的作用，避免相邻排针出现间距偏差。在功能特性上，该排针的每一根插针都与绝缘基座紧密结合，能够承受常规插拔过程中的侧向力，不会出现插针松动、脱落的问题，相邻插针之间的绝缘间距满足常规低压电路的耐压要求，不会出现引脚间爬电、短路的隐患，能够适配绝大多数低压直流电路的连接需求，不管是小功率的信号传输，还是小电流的电源供给都能稳定胜任。
