多色LED趣味电子灯电路板结构设计

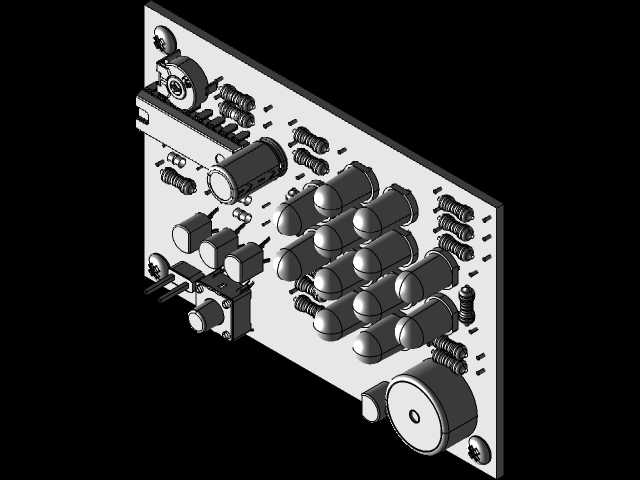

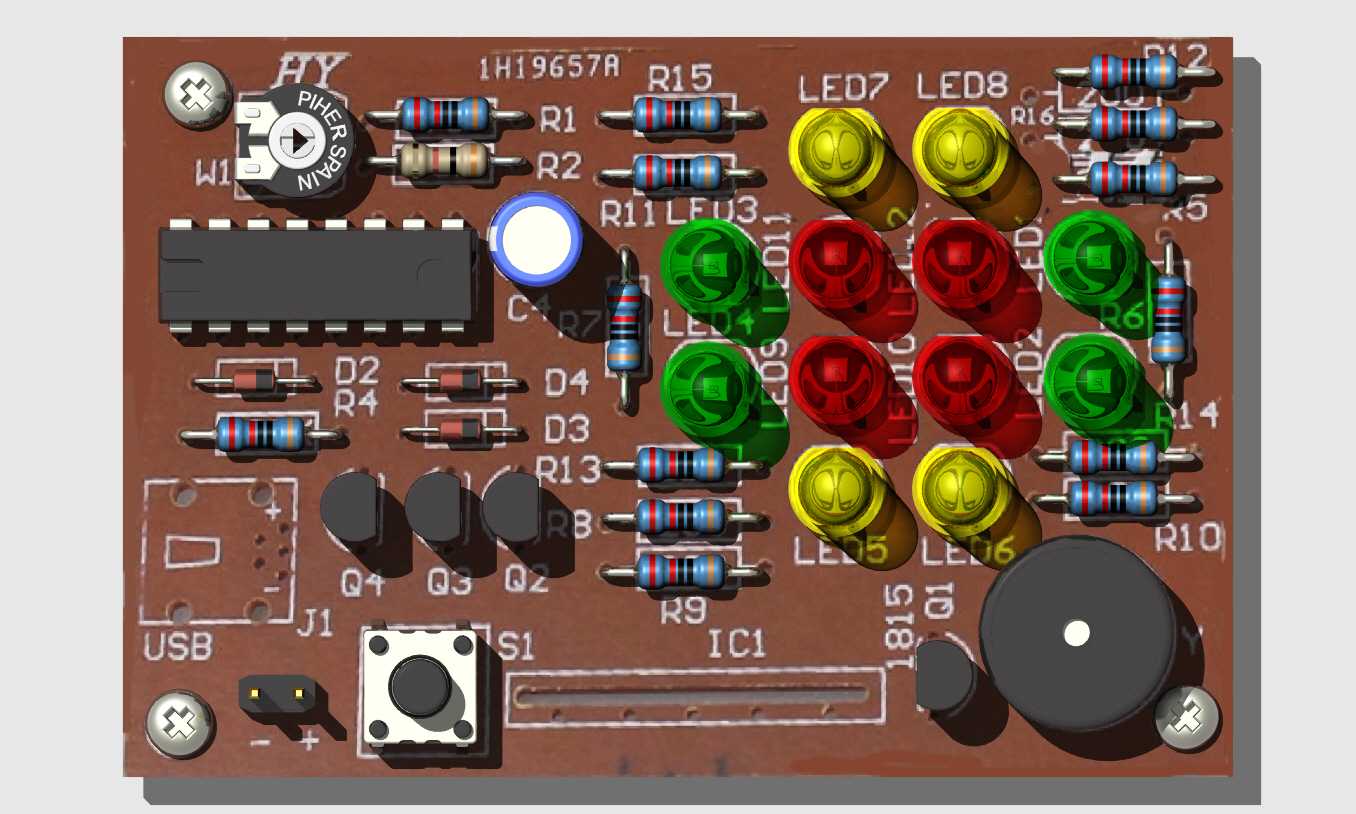

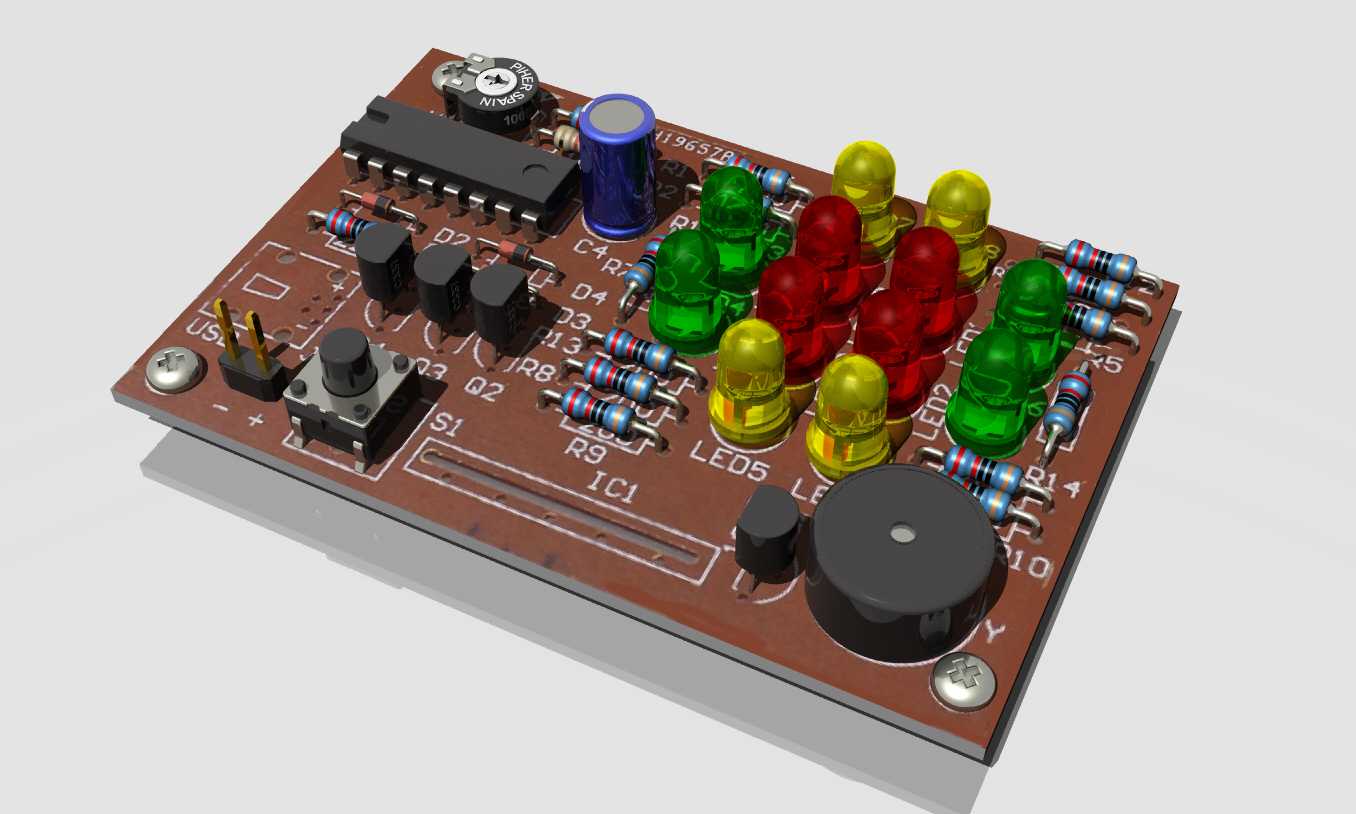

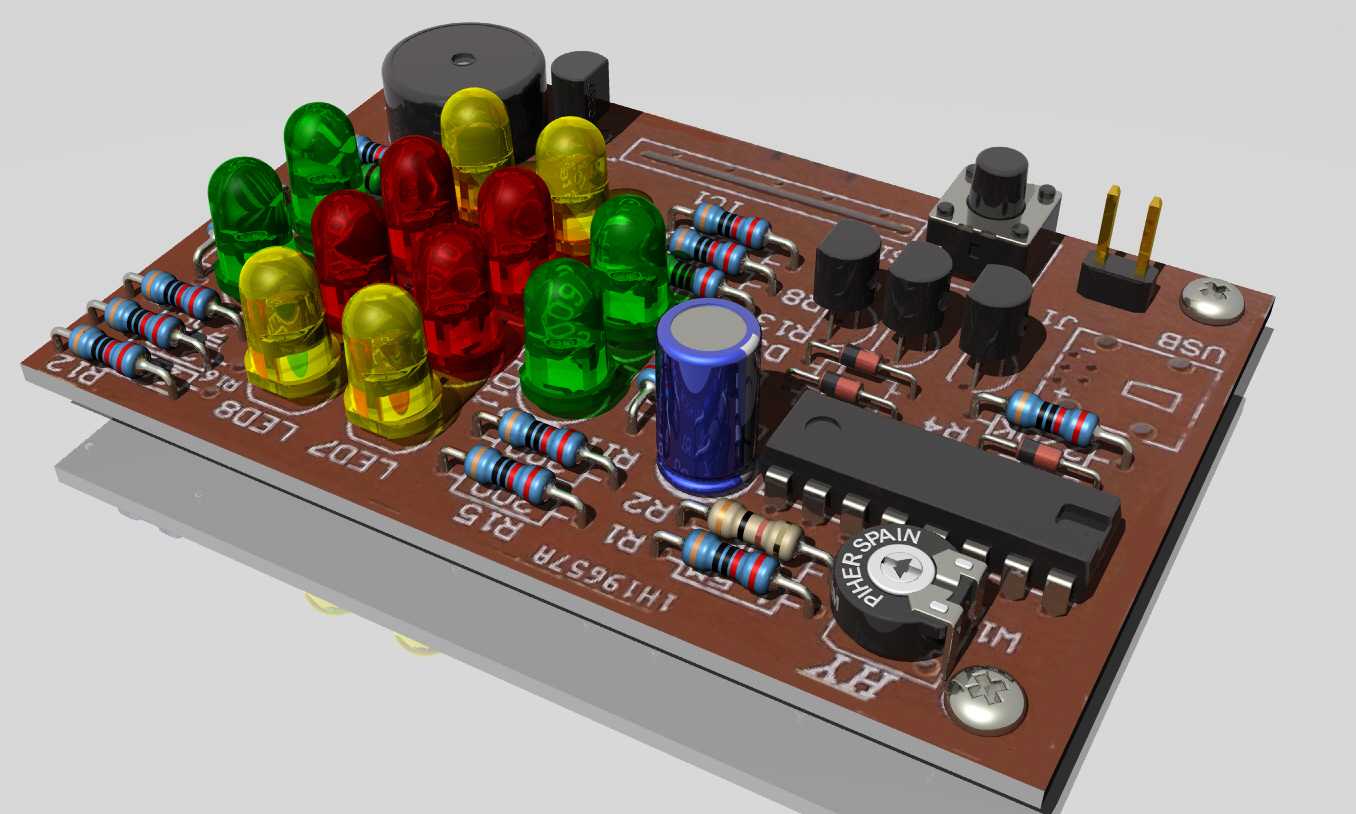

这款多色LED趣味电子灯电路板，主要面向电子爱好者手工制作、青少年电子科普教学、创意小礼品定制等应用场景，可作为基础电路学习的实操载体，也能作为桌面趣味装饰小装置使用。该装置核心功能是通过板载电路控制多颗不同发光色的LED实现循环点亮、闪烁等动态发光效果，搭配板载的蜂鸣元件还可实现简单的声光联动效果，兼具教学演示与趣味装饰属性。从设计思路来看，整体采用单面板直插元件布局，所有元件均排布在PCB正面，既降低了手工焊接的操作难度，也让板上的元件排布具备规整的视觉效果，红、绿、黄三色LED按照错落的阵列排布，点亮后可形成层次分明的视觉观感；板上集成了主控芯片、多组色环电阻、电解电容、电位器、按键开关、蜂鸣器、接线端子等全套元件，无需额外外接复杂模块即可完成功能实现，电阻的选型匹配不同颜色LED的导通压降，保证每颗LED都能工作在额定电流范围内，电解电容负责电路的电源滤波，降低电压波动对发光稳定性的影响，电位器可用于调整LED闪烁的频率快慢，按键开关用于切换不同的发光模式，接线端子用于外接直流电源输入，整体电路逻辑清晰，元件排布紧凑却不拥挤，预留了足够的焊接操作空间，避免手工焊接时出现相邻元件连锡的问题。从安装边界来看，整块PCB为规则矩形结构，板边缘预留了固定安装孔位，可直接通过铜柱固定在外壳内或者平面基座上，板上最高元件为顶部的电解电容与蜂鸣器，整体凸起高度控制在合理范围内，不会占用过多的垂直安装空间，所有直插元件的引脚均在PCB背面完成焊接，背面平整无突出元件，可直接贴合安装面放置，接线端子布置在板的边缘位置，方便外接电源的走线连接，不会和其他安装结构产生干涉。整体设计兼顾了教学实用性与手工制作的易操作性，元件选型通用易得，电路原理清晰易懂，既适合电子入门者练习焊接与电路调试技能，也能作为创意小物件实现趣味声光装饰效果。
