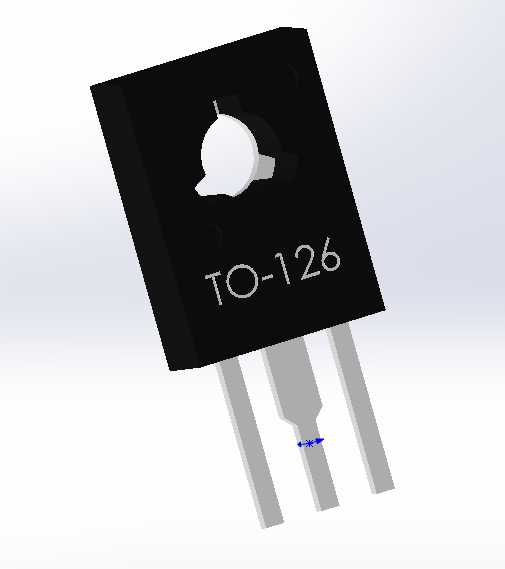

TO-126封装直插式电子元器件三维结构

项目分类:3D模型 发布时间:2021-06-02 ID:190723
  • TO-126封装直插式电子元器件三维结构
  • TO-126封装直插式电子元器件三维结构

TO-126是电子制造领域应用极为广泛的直插式功率器件封装形式,这类封装结构主要承载中小功率半导体芯片,常见于小功率三极管、三端稳压器、可控硅、功率MOS管等电子元器件的封装载体,在消费电子电源板、工业控制驱动板、小家电控制模组、低压供电模块等场景中大量使用,是板级电子组装中十分常见的直插封装类型。

从实际应用场景来看,这类封装的器件通常承担小功率电流通断、电压稳压、信号功率放大等功能,在电路中往往需要搭配散热片使用,因此封装本体的塑壳平整度、引脚共面度、安装孔位的匹配度,直接决定了器件在PCB板上的焊接可靠性,以及和辅助散热片的贴合紧密程度,直接影响器件工作时的散热效率与长期运行稳定性。

从产品功能特性来看,该封装采用黑色阻燃环氧树脂作为主体塑封材料,内部包裹半导体芯片与引线框架,通过三根平行直插引脚实现与PCB板的电气连接,中间引脚通常与器件散热基片连通,在安装时可通过预留的安装孔位将塑壳背面的散热平面贴合在铝制散热片上,配合导热硅脂填充接触间隙,能够快速将芯片工作产生的热量传导到散热结构上,避免芯片结温过高引发性能衰减或器件损坏。

从设计思路来看,该封装结构在设计时充分平衡了制造成本、安装便利性与散热性能:塑壳主体采用梯形截面造型,既能够为内部芯片与键合引线提供足够的防护空间,避免组装过程中机械应力损伤内部连接,又能通过平整的背面形成标准化的散热接触面;三根引脚采用等间距平行排布,引脚宽度与厚度经过标准化设计,既能够满足额定电流下的载流要求,又适配行业通用的PCB焊盘孔径与孔距,能够兼容波峰焊、手工焊等多种焊接工艺;引脚末端做了轻微的收窄与倒角处理,方便插件工序中器件快速对准PCB插孔,提升组装效率。

从外形尺寸与安装边界来看,该封装的塑壳主体宽度、厚度、引脚伸出长度、引脚间距均遵循行业通用的封装尺寸规范,散热安装孔的位置与孔径适配标准规格的小型散热片,在PCB布局时,需要为器件预留足够的安装空间,既要保证引脚伸出PCB背面的长度满足焊接工艺要求,又要为背面的散热片预留足够的装配空间,避免和周边贴片元件、接插件产生结构干涉,同时要保证散热面与散热片的贴合压力均匀,避免因应力不均导致塑壳开裂或引脚变形。
