Arduino智能小车配套橡胶驱动轮结构设计

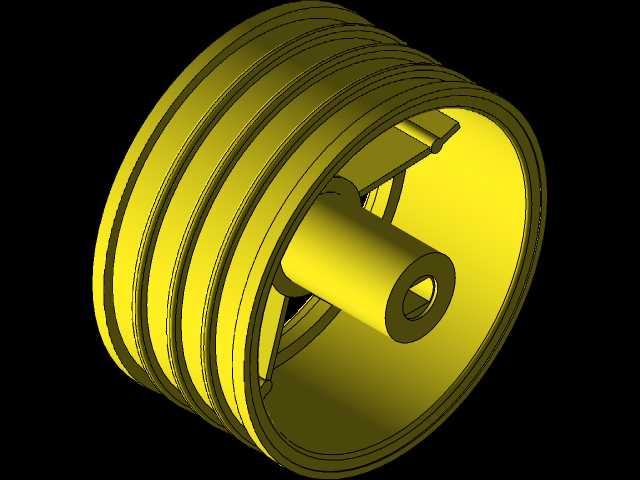

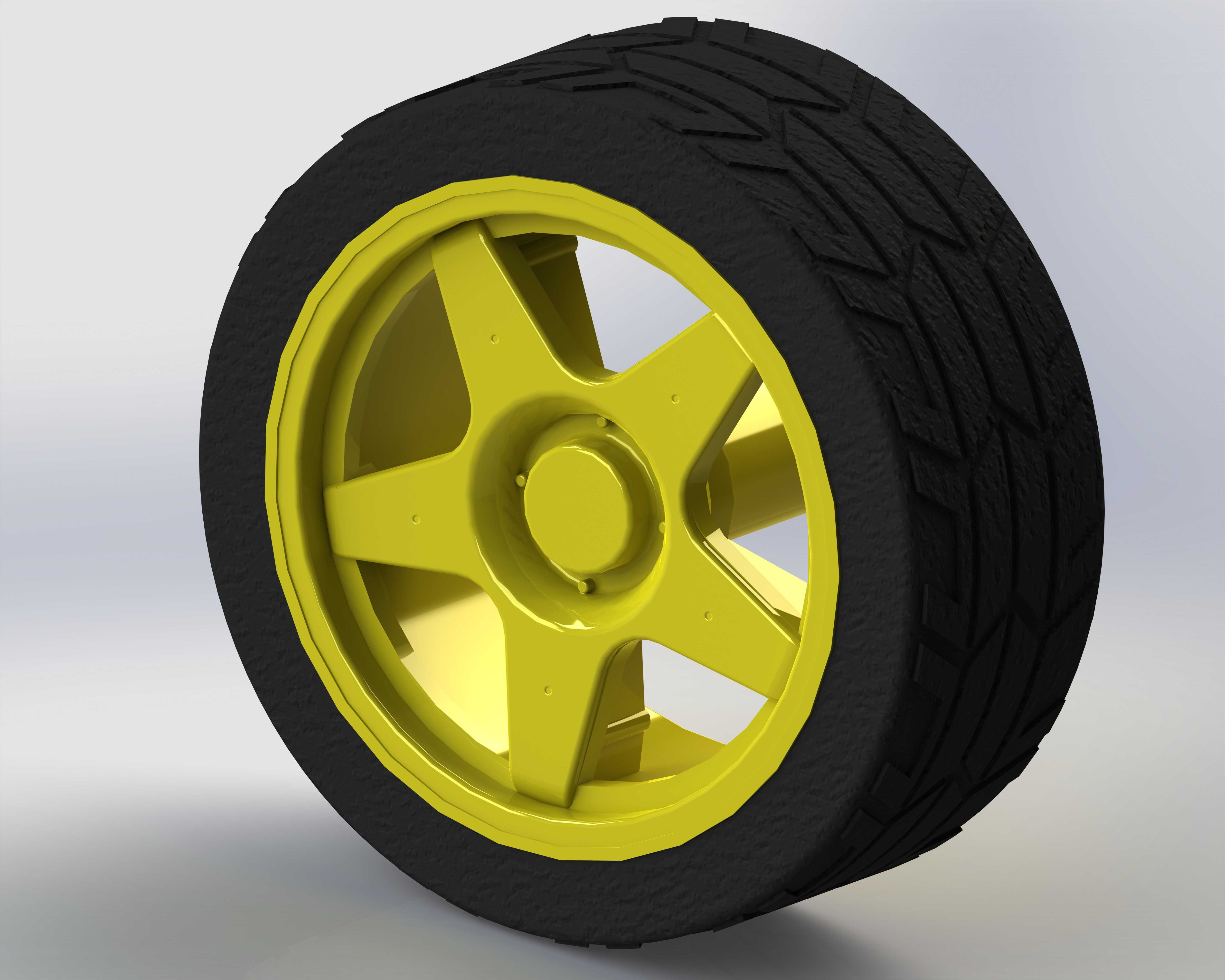

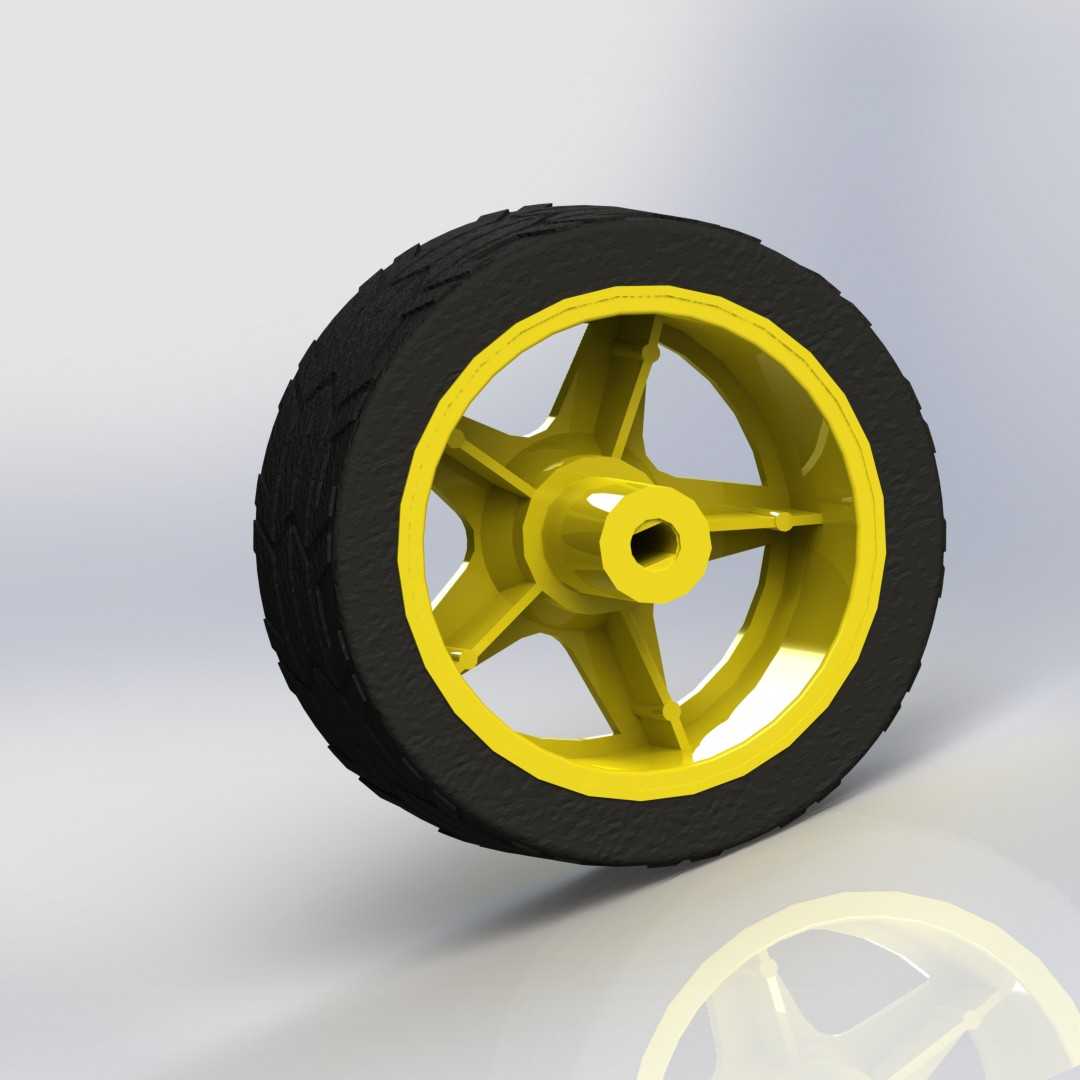

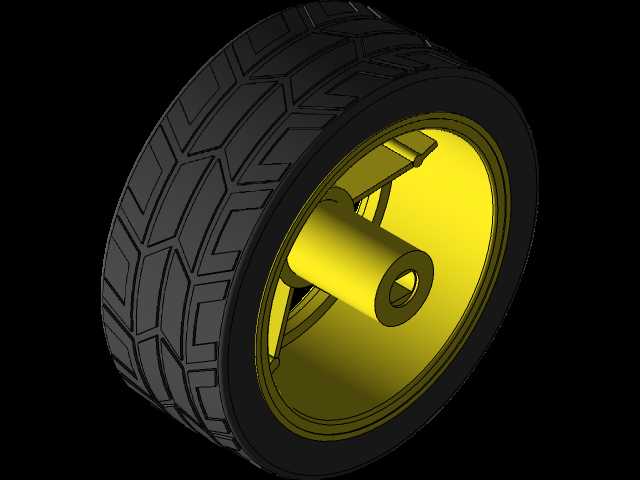

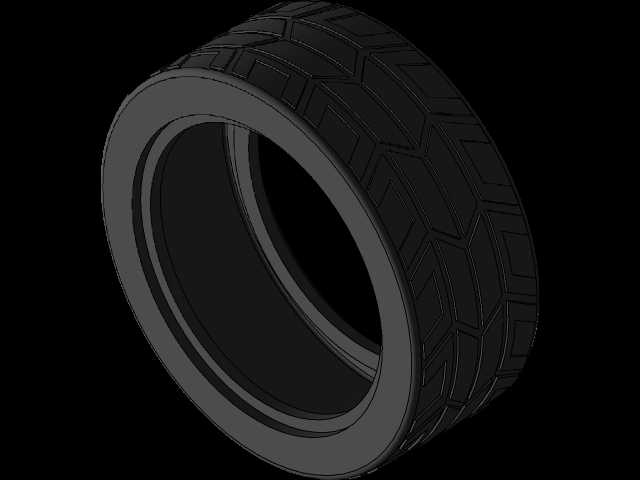

这款驱动轮是面向Arduino开源硬件平台开发的小型移动机器人配套行走部件，主要适配桌面级智能小车、教学实训机器人、小型巡检样机等轻量化移动设备的行走需求，在创客教育实训场景、高校机器人课程实践、小型自动化巡线设备开发领域应用广泛，能够为小载荷移动平台提供稳定的行走支撑与动力传递能力。从功能特性来看，该行走轮采用橡胶外圈加硬质塑料轮毂的复合结构，外圈橡胶表面设计有细密的防滑胎纹，能够在木质桌面、PVC地坪、哑光瓷砖等常见室内平整表面提供足够的静摩擦力，避免小车起步、转向、制动过程中出现打滑丢步的问题，保障移动路径控制精度；轮毂采用辐条式结构设计，在保证整体结构强度的前提下尽可能降低自身重量，减少行走电机的负载扭矩消耗，提升小型移动设备的续航表现。在设计思路上，轮毂中心的安装孔采用D型截面设计，能够直接匹配市面上常见的小型直流减速电机输出轴，无需额外加装联轴器即可实现周向固定，避免动力传递过程中出现轮轴相对滑动；轮毂与橡胶外圈采用过盈配合的装配方式，结合橡胶材质本身的弹性抱紧力，无需额外粘接即可保证外圈与轮毂同步转动，长期运行也不会出现外圈脱层移位的问题。从安装边界与尺寸适配来看，该轮的轴向宽度经过优化，既保证了足够的接地接触面积提升行走稳定性，又不会占用过多的小车底盘横向安装空间，能够适配多数标准间距的Arduino小车底盘安装位；轮毂内侧设计有与电机端盖匹配的限位台阶，安装时可以快速定位轮体的轴向位置，保证两侧轮体的同轴度，避免小车行走时出现跑偏、偏磨的问题。轮体的整体转动惯量经过匹配设计，能够适配常用的N20、N30系列小型直流减速电机的输出特性，起步响应迅速，制动距离短，配合Arduino控制板的PWM调速功能可以实现平滑的加减速控制，满足巡线、避障、跟随等各类智能小车功能的行走需求。
