方形法兰安装式家具支撑脚轮结构

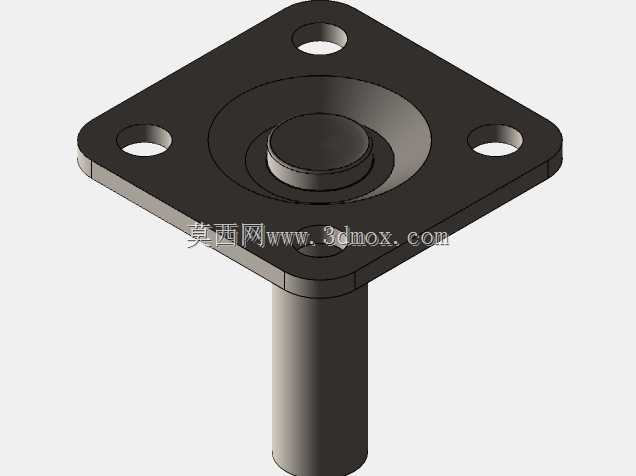

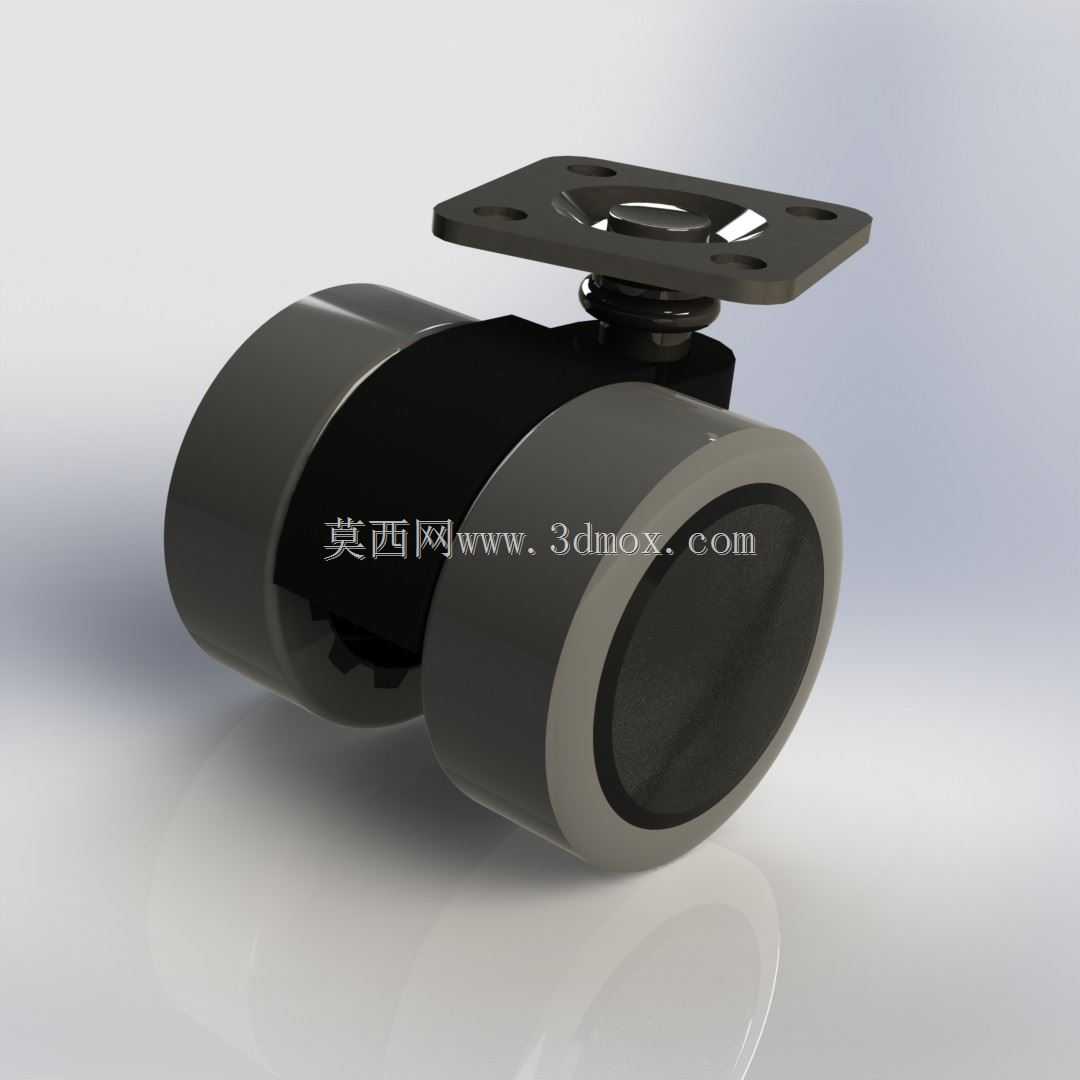

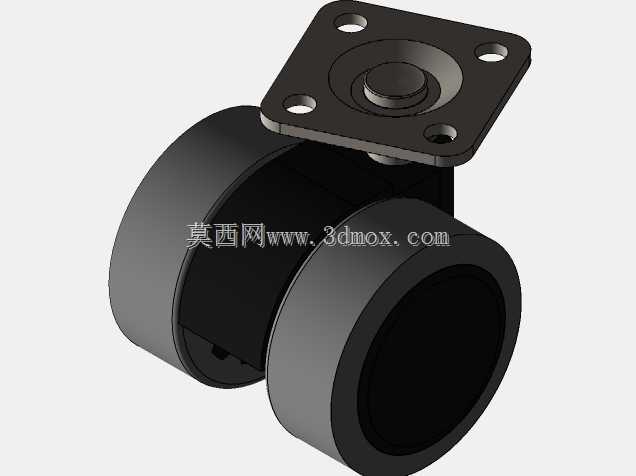

这款方形法兰安装的脚轮结构，主要面向民用家具、轻型置物架、小型工业周转设备的移动支撑场景，日常使用中既需要满足设备短距离移位的顺滑性，也要兼顾静置状态下的支撑稳定性，避免设备放置后出现意外滑移。从结构设计来看，顶部采用方形四孔法兰作为安装基准，相比圆形法兰，方形安装面在与家具方管、平板类底架贴合时，接触面积更大，安装后抗扭转能力更强，四个安装孔沿法兰对角线对称分布，孔位间距适配常规家具底梁的安装孔距，安装时无需额外对底架做复杂裁切加工，直接通过螺栓贯穿锁紧即可完成固定，安装边界清晰，不会超出常规家具底脚的外轮廓，避免安装后突出磕碰。法兰中心设置的阶梯式轴座结构，是整个脚轮的受力核心，轴座与法兰盘采用圆弧过渡衔接，避免直角位置出现应力集中，在承受额定载荷时，应力能够沿圆弧面均匀分散到整个法兰盘面，不会在轴根位置出现断裂隐患。向下延伸的轮架支杆采用等直径圆柱结构，与轴座内部的转动副配合，实现360度水平回转，转向时支杆与轴座的配合面预留了合理的间隙，既不会因为间隙过大出现转向晃动感，也不会因为间隙过小导致转向卡涩，日常推移家具时，轮体可以根据推移方向自动调整朝向，推移过程顺滑无阻滞。设计过程中充分考虑了家具使用的实际场景，轮架整体做了黑化处理，表面质感哑光，不会出现反光刺眼的问题，与深色、原木色等多数家具风格适配，不会因为五金件颜色突兀破坏家具整体外观。结构上没有多余的外露凸起，所有棱边都做了小圆角钝化处理，日常清洁地面或者挪动家具时，不会剐蹭地板、勾扯地毯纤维，也不会磕碰划伤使用者的脚踝。从安装尺寸适配性来看，法兰盘的厚度控制在合理范围，安装后不会过度抬升家具的整体高度，避免家具重心过高出现放置不稳的问题，支杆的长度匹配常规轮体的安装空间，轮体转动时不会与法兰盘、家具底架产生运动干涉，转向全程轮体都有足够的活动空间。这类脚轮在实际选型时，需要匹配对应设备的总重量，单轮额定载荷满足单脚支撑的受力冗余要求，安装时要保证四个脚轮的安装面处于同一水平面，避免出现个别脚轮悬空受力不均的问题，日常使用中定期清理转轴位置缠绕的毛发、积尘，就能长期保持转向顺滑的使用状态。
