220uF50V径向铝电解电容器结构设计

项目分类:3D模型 发布时间:2021-06-02 ID:190765
  • 220uF50V径向铝电解电容器结构设计
  • 220uF50V径向铝电解电容器结构设计
  • 220uF50V径向铝电解电容器结构设计

径向铅型铝电解电容器是电子电路领域应用极为广泛的被动储能元件,这款220uF50V规格的产品,主要面向低压直流电路的滤波、退耦、储能、信号耦合等核心场景,常见于消费类电子电源模块、工控控制板卡、小家电驱动电路、低压直流供电设备中,承担平滑电压纹波、吸收电路尖峰脉冲、为瞬时大电流负载提供临时储能的作用,是低压直流电子系统中保障电路运行稳定性的基础元器件。

从产品功能特性来看,该款电容采用卷绕式铝电解芯子结构,以高纯度铝箔作为阳极,表面经电化学腐蚀形成致密氧化膜作为电介质,配合浸有电解液的电解纸与阴极铝箔卷绕成型,封装在密封铝壳内部,通过两根径向引出的镀锡铜引脚实现与电路板的焊接连接。220uF的额定容量可以在电路负载出现瞬时电流波动时快速充放电,抵消供电线路的纹波干扰,50V的额定耐压可以适配常见的5V、12V、24V低压直流供电场景,预留足够的耐压余量避免电路电压尖峰击穿电容。

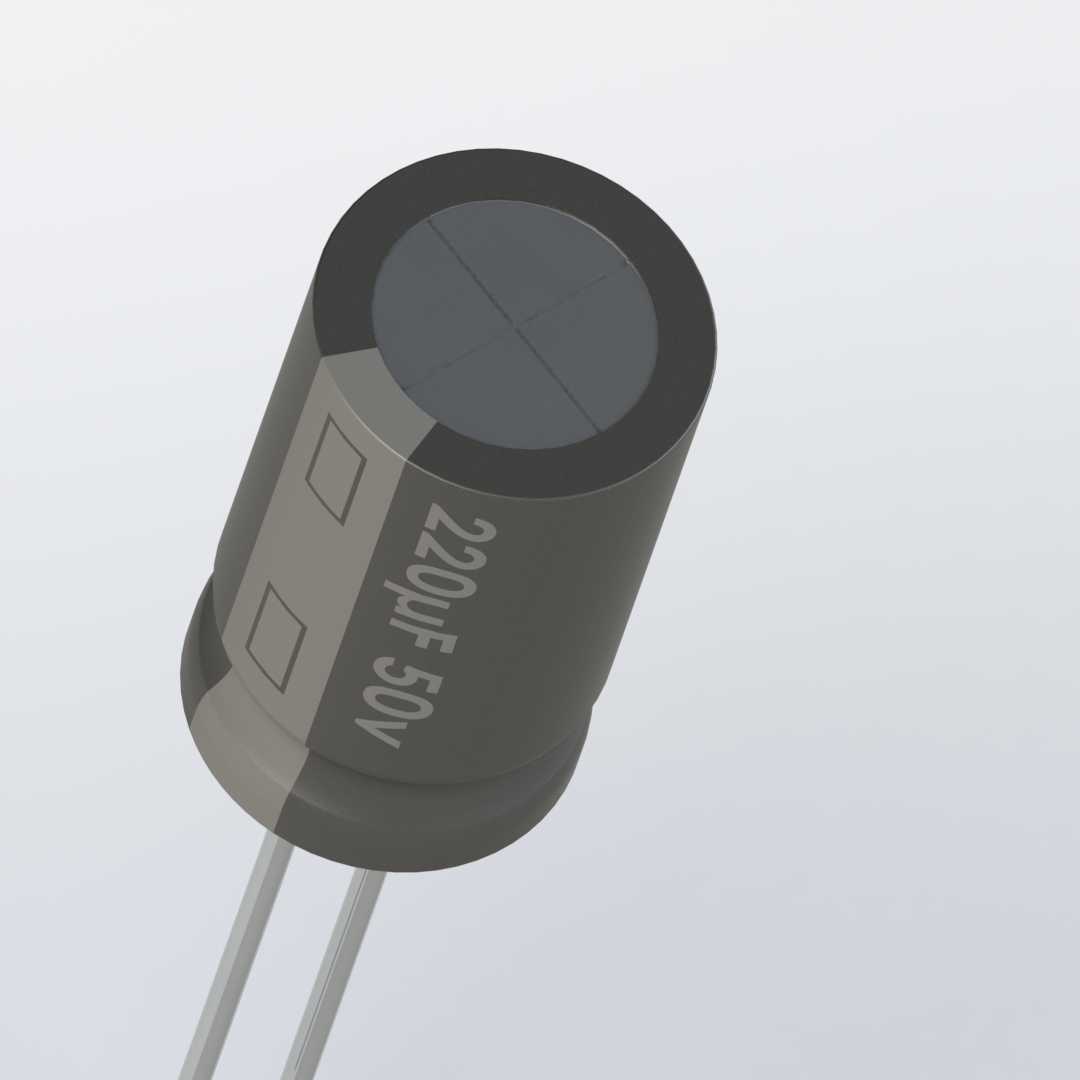

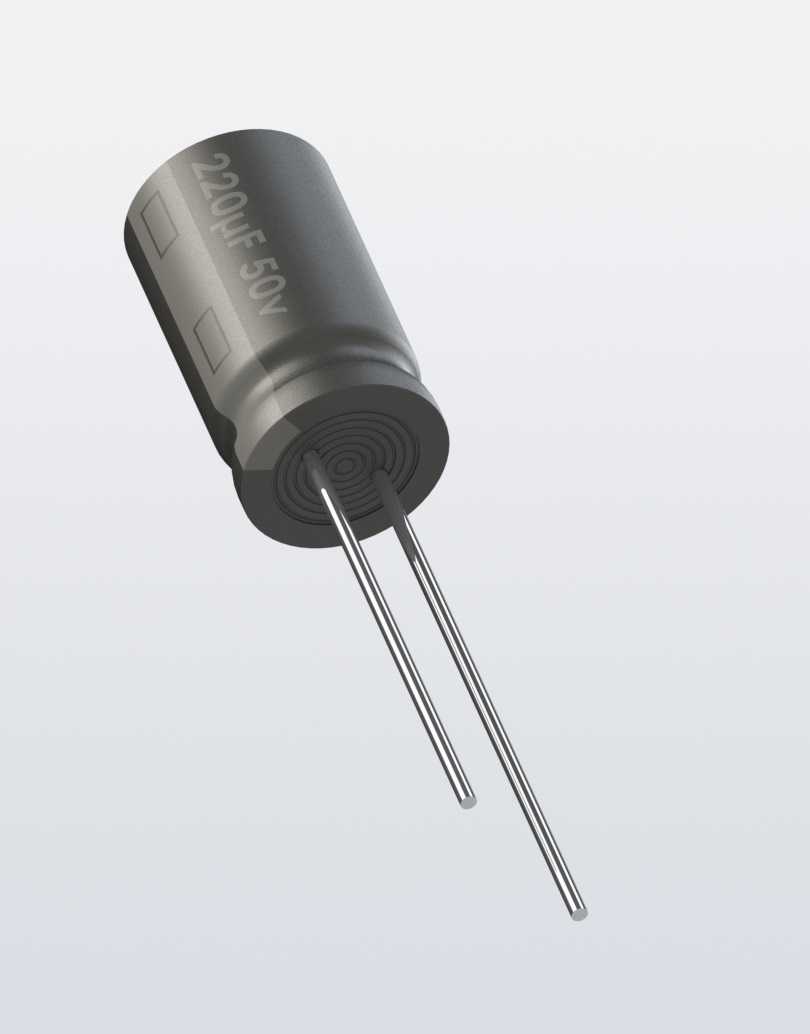

在设计思路上,这款径向电容优先兼顾了插件安装的便捷性与量产装配的适配性:圆柱型铝壳外壳采用一体化拉伸成型工艺,外壳表面印刷清晰的容量、耐压参数与极性标识,顶部预留十字型防爆刻痕,当电容内部因过温、过压产生异常气体压力时,刻痕会优先破裂泄压,避免电容爆裂引发电路板二次损伤。两根引脚采用平行径向排布,引脚间距符合通用插件电容的标准孔距设计,适配市面上绝大多数PCB板的插件焊盘孔径与排布规范,既可以适配手工焊接的小批量生产场景,也能够满足波峰焊、自动插件机的大规模量产装配要求。

从外形尺寸与安装边界来看,该款电容主体为圆柱结构,整体高度与直径匹配常规220uF/50V规格的通用尺寸,安装时仅需在PCB板上预留对应直径的元件投影空间,引脚伸出长度适配常规板厚的焊接要求,焊接后引脚露出焊盘的长度符合电子装联的通用工艺规范,不会出现与周边元件干涉、引脚过长引发短路的问题。外壳采用绝缘涂层包裹,除引脚外的主体部分具备基础绝缘能力,安装时无需额外添加绝缘套管即可适配常规板卡的元件排布密度,在合理的布局间距下可以与周边电阻、二极管、芯片等元件安全共存,不会出现绝缘击穿、短路等风险。
