0015UF 275VAC直插式薄膜电容器

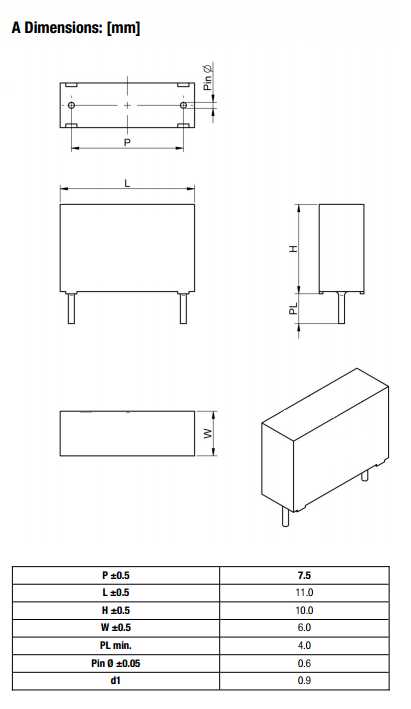

这款直插式薄膜电容器是电子电路中常用的无源基础器件，主要应用在各类交直流电源输入端口、家电控制板、工业驱动板、消费类电子主板的EMI滤波、浪涌抑制、脉冲信号耦合场景中，能够在电路中有效滤除高频杂波干扰，吸收电路通断瞬间产生的尖峰电压，避免后级精密芯片、功率器件被瞬时高压击穿，同时也可在小功率阻容降压电路中承担限流分压的作用，是保障电子设备稳定运行、满足电磁兼容合规要求的核心元件之一。从产品功能特性来看，该款电容采用金属化薄膜作为介质，具备优异的自愈特性，当薄膜介质出现局部微小击穿点时，击穿位置的金属镀层会在电弧作用下瞬间蒸发剥离，快速恢复绝缘性能，不会造成整体短路失效，相比普通电解电容拥有更长的使用寿命、更低的介质损耗，在高频工况下温升表现更稳定，额定275VAC的耐压设计能够适配常规民用市电、工业低压配电的电压等级，满足多数低压电子设备的耐压冗余要求。在产品设计思路上，整体采用方块状环氧包封结构，外壳选用阻燃耐高温的环氧材料注塑成型，能够耐受波峰焊、回流焊过程中的高温冲击，避免焊接过程中外壳变形、介质受损；内部薄膜卷绕结构采用对称式引脚引出设计，两根镀锡铜直插引脚平行排布，引脚间距符合通用直插元件的标准孔距规范，能够适配市面上绝大多数PCB板的安装孔位设计，引脚表面做了镀锡处理，具备良好的可焊性，能够有效降低虚焊、脱焊的概率。从外形尺寸与安装边界来看，整体本体为规整的长方体结构，本体长度、宽度、厚度均控制在小尺寸直插元件的常规范围内，不会占用过多PCB板的板面空间，两根引脚长度预留了足够的波峰焊吃锡余量，安装时既可以采用卧式贴板安装降低整体装配高度，适配薄型化电子设备的内部空间要求，也可以采用立式安装缩小板面占用面积，适配高密度排布的电路板设计；安装过程中需要注意引脚折弯位置距离本体根部预留足够的安全距离，避免折弯时应力传导到本体内部造成薄膜层损伤，焊接时引脚浸入焊锡的深度、焊接温度与时长需要符合直插电子元件的通用焊接规范，避免高温传导至本体内部影响介质性能。
