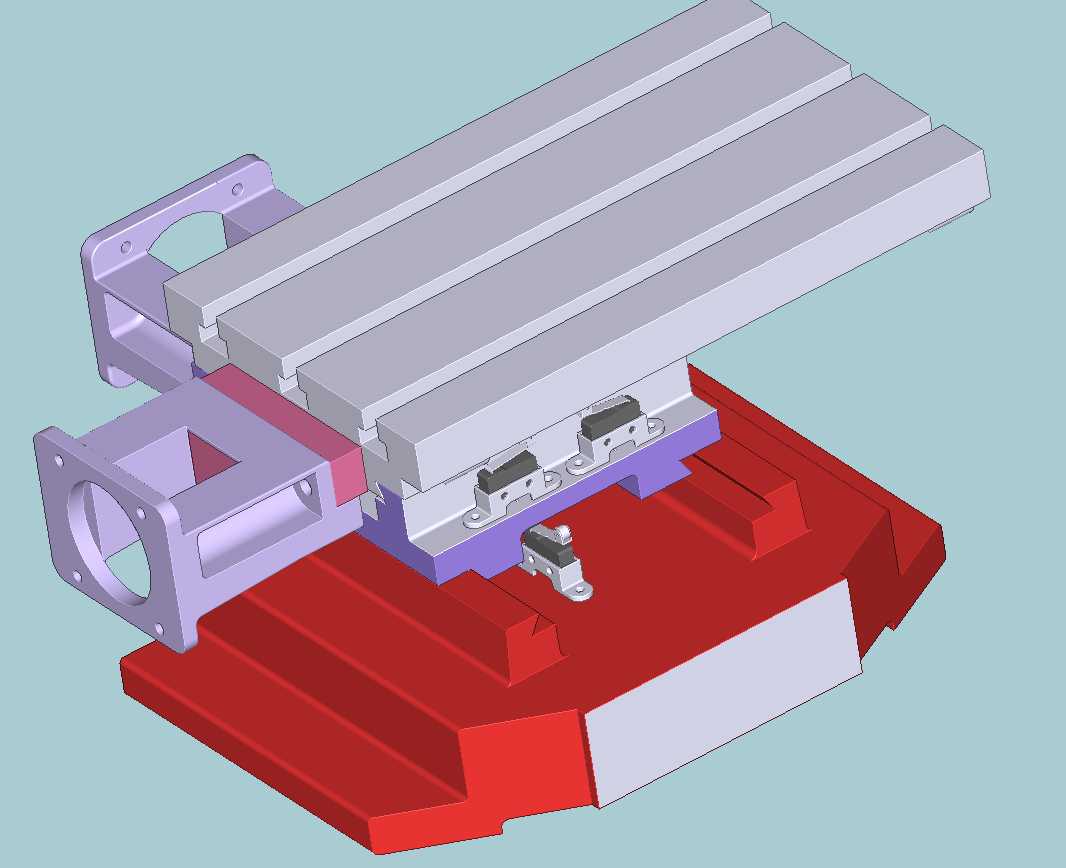

带NEMA23适配结构的复合XY位移滑台

这款复合XY位移滑台主要面向小型桌面级加工、创客空间设备改造场景，可直接搭载在小型雕刻、PCB钻孔设备的基座上，作为工件承载与精准位移的核心执行部件，解决小型加工场景下双轴进给定位精度不足、电机适配性差的痛点，能够满足小尺寸工件的平面走刀、点位钻孔、浅槽雕刻等加工动作的位移需求，也可用于小型检测设备的样品工位平移调整，适配实验室小批量试样加工、个人DIY数控改造、教学演示设备搭建等多种使用场景。

在实际使用中，该滑台承担两个核心功能：一是作为工件承载平台，上方的多槽式台面上可通过T型螺栓、压块直接固定待加工的PCB板、小型金属或非金属工件，槽道间距适配常规小型工装夹具的安装尺寸，无需额外打孔改造即可快速装夹；二是实现X、Y两个轴向的精准直线位移，通过底部的传动结构带动台面完成前后、左右方向的进给动作，配合驱动电机可实现定长进给、连续走刀等动作，满足不同加工路径的位移需求。

产品在功能设计上做了多处实用性优化，首先集成了NEMA23规格电机的安装适配座，适配座的安装孔位、轴孔同轴度完全匹配该规格步进电机的安装标准，用户无需额外设计加工转接板，即可直接将电机固定在滑台端部，大幅降低设备改造的加工成本与装配难度；其次在滑台的行程极限位置预装了微动触发开关，当滑块移动至行程边界时可自动触发限位信号，避免超程运行导致的传动结构碰撞、电机堵转损坏等问题，提升设备运行的安全性；滑台的滑动副采用低摩擦的滑动配合结构，配合预紧调节机构可消除传动间隙，保证位移过程中的重复定位精度，满足PCB钻孔、精细雕刻这类对定位精度要求较高的加工需求。

设计过程中优先考虑了小型设备的安装兼容性，整体采用分层堆叠的复合结构，将X轴与Y轴的传动组件集成在紧凑的空间内，底座采用下沉式安装设计，底部预留了与常规小型设备基座匹配的固定孔位，可直接替换原有手动位移平台，无需改动设备原有基座结构；上方工作台面的槽道采用等间距设计，适配市面上主流的小型工装夹具安装尺寸，滑块与导轨的配合面做了耐磨处理，可承受长期往复运动的磨损，延长滑台的使用寿命。在安装边界上，该滑台的整体外廓尺寸适配桌面级小型设备的安装空间，不会占用过多的设备台面区域，电机安装座向外延伸的长度经过精准核算，安装电机后不会与设备的其他结构产生干涉，行程范围覆盖小型PCB板、小尺寸工件的加工幅面，无需额外扩展即可满足常规小工件的加工位移需求，滑台整体高度控制在较低范围内，可降低加工时的刀具悬伸长度，提升加工过程的刚性与稳定性。
