Y形编织套管安全带辅助连接构件

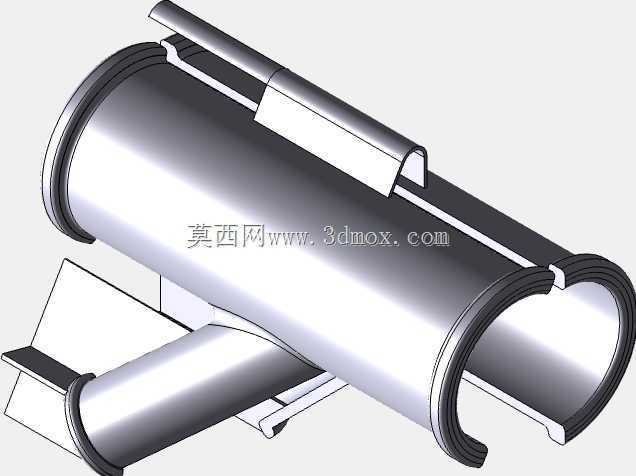

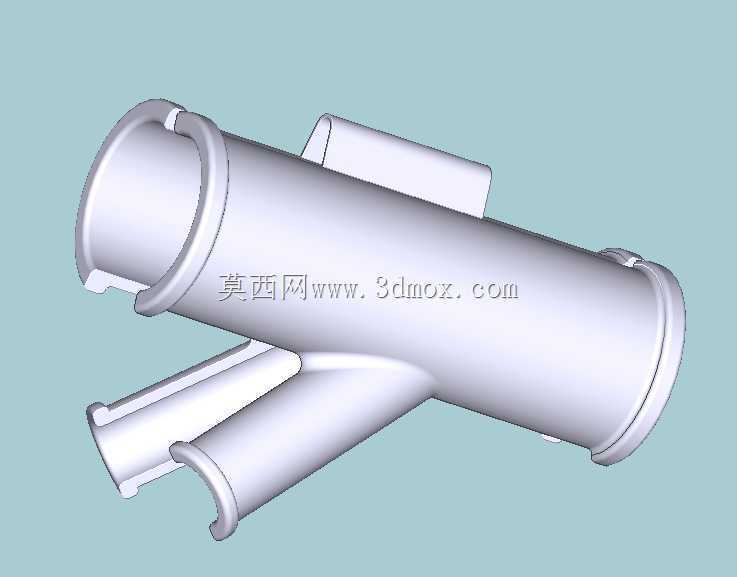

　　不需要额外打胶或者用扎带做多层固定，装配的时候只需要把编织套管套到端口位置，翻过挡边之后用一小段热缩管加热收紧，就能实现非常牢靠的连接，套管不会因为线束拉扯、长期振动出现松脱移位的情况。构件上还集成了一个带卡槽的馈通固定结构，这个结构是专门针对舱壁、设备框架安装场景设计的，当需要把线束从舱室内部引到外部、或者穿过设备框架隔板的时候，不需要额外采购单独的馈通接头，直接把这个构件的卡槽卡到预先开好的对应尺寸安装孔里，就能实现构件本身的固定，同时三个通道分别对应不同方向的线束走向，主通道可以走主干线束，两个分支通道分别引出不同功能的分线束，比如车载场景下可以把常电线、信号线、控制线分别从两个分支引出，主干统一套编织套管做整体防护，日常做线束布设、车载改装或者小型设备内部走线的时候，经常会遇到多股线束需要分岔、同时要套编织套管做防护的场景，之前要么是把套管剪开分叉用扎带固定，要么是用热缩管硬裹，不仅外观杂乱，时间长了套管边缘容易磨破起毛，线束的防护层失效后，线缆晃动摩擦很容易出现绝缘层破损的隐患，尤其是车载场景下，车辆行驶带来的持续振动会加剧这个磨损过程，严重的时候甚至会引发线路短路的问题。这款Y形的连接构件就是针对这类痛点设计的，主体采用三通式的Y形流道结构，主通道为贯通式的圆筒结构，两个分支通道以一定夹角从主通道侧壁引出，三个通道的端口都做了外翻的挡边结构，这个挡边的作用是卡住编织套管或者热缩管的端部，避免套管受拉扯时从构件上滑脱，

　　既保证了线束排布的规整性，也让整个穿舱位置的防护做到位，不会出现线束和安装孔锐边直接摩擦的问题。从结构设计的细节来看，整个构件的壁厚做了均匀化处理，所有转角位置都做了圆角过渡，没有尖锐的内角，一方面是避免穿线的时候尖锐边角刮伤线缆的绝缘层，另一方面均匀的壁厚也适配3D打印的加工工艺，不管是用PLA、ABS还是柔性TPU材料打印，都不会出现局部壁厚过薄导致的强度不足，或者壁厚过厚导致的打印缩痕问题。通道的内径尺寸是按照常规车载线束、家装弱电布线的常用线径设计的，主通道可以容纳最多12根1.5平方的车载电线同时穿过，两个分支通道分别可以容纳6根同规格电线，完全覆盖日常车载改装、小型设备内部布线、家装弱电分线的使用需求。安装边界方面，馈通卡槽的尺寸适配常用的1.5-2mm厚度的金属或者塑料板材，安装孔只需要按照构件卡槽的外径开对应的圆孔，不需要做额外的沉台或者固定孔位，卡入之后靠卡槽自身的弹性张紧力就能实现固定，在常规的车辆振动、设备运行振动场景下不会出现松脱。另外这个构件的Y形分叉位置做了圆弧过渡的导流结构，穿线的时候不会出现线束在分叉位置被顶住、穿不动的情况，哪怕是带端子的线束，也能顺着圆弧面顺利滑入对应的分支通道，大幅降低穿线的操作难度。之前做车载安全带附近的线束布设的时候，安全带的滑动支座旁边经常有线束外露的情况，不仅不美观，还容易被安全带的滑动机构磨到，用这个Y形构件把线束套上编织套管之后，直接把构件的馈通结构卡到车身钣金的预留孔位上，

　　整个线束完全被编织套管包裹，顺着构件的走向排布，既不会和安全带的运动机构产生干涉，也不会因为长期摩擦出现破损，同时外露的套管部分规整统一，比之前用扎带固定的方案美观度提升很多。在3D打印机DIY的场景下，很多玩家会给打印机的运动线束套编织套管做防护，避免打印过程中线束被运动部件剐蹭，之前的方案是把套管剪开分叉，用扎带捆扎，用久了扎带松脱套管就会滑开，用这个Y形构件的话，把热端的线束、限位开关的线束、风扇的线束分别从两个分支穿入，主干从主通道引出接到主控盒位置，套管套好之后用热缩管固定在端口挡边上，整个线束的防护非常牢靠，哪怕拖链来回运动拉扯线束，套管也不会松脱，而且构件本身的馈通结构可以直接卡到打印机框架的铝型材端盖或者钣金件上，

　　不需要额外设计固定支架，省了很多改装的工作量。整个构件的外形没有多余的装饰结构，所有的结构特征都是为了实现走线防护、固定、分线的功能，没有冗余的设计，不管是小批量3D打印自制，还是后续开模做注塑量产，都有很好的工艺适配性，注塑生产的时候分型面可以沿着Y形构件的中分面设置，所有结构都可以顺利脱模，不需要做复杂的抽芯结构，量产的成本也能控制在很低的水平。针对不同的使用场景，还可以根据实际的线径需求调整三个通道的内径尺寸，比如大电流的线束场景可以把主通道和分支通道的内径加大，适配更粗的线缆，馈通卡槽的尺寸也可以根据实际安装的板材厚度做对应调整，适配不同的安装环境。和传统的金属馈通接头加塑料分线座的方案相比，这个一体化的Y形构件把分线、套管固定、舱壁安装三个功能集成到了一个零件上，不需要采购多个零件进行装配，减少了装配的工序，也降低了整体的成本，同时塑料材质的构件本身不会和线缆产生硬摩擦，长期使用也不会磨坏线缆绝缘层，比金属接头的防护效果更好。在户外设备的布线场景下，还可以用耐候性的ASA材料打印或者注塑这个构件，搭配带防水涂层的编织套管，在端口位置打少量密封胶，就能实现户外场景下的防水分线功能，满足户外监控设备、户外通讯设备的线束分线防护需求，不需要单独采购防水分线盒，大幅减少户外布线的安装工作量。
