NES-12-15开关电源装置三维结构设计

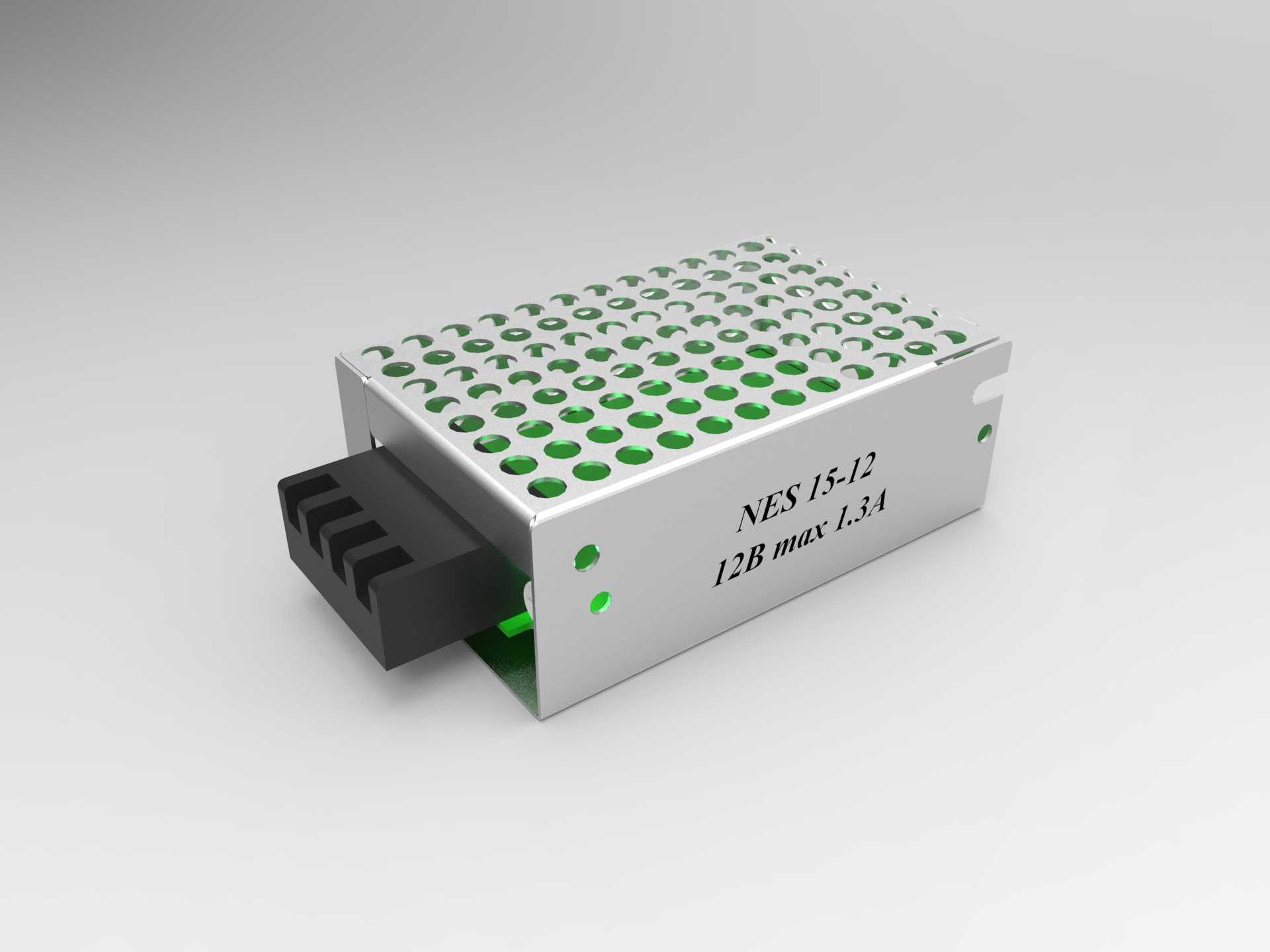

这款NES-12-15开关电源装置，是工业控制、小型电子设备供电场景中应用十分广泛的电能转换部件，主要承担将交流市电转换为稳定低压直流输出的核心功能，能够为工控板卡、小型传感模组、低压执行器件提供持续可靠的电力供给，在小型自动化设备、桌面型加工装置、商用电子终端、安防监控配套供电等场景中都能见到这类电源的身影。从实际使用需求出发，这款电源的设计充分兼顾了散热性能、安装便捷性与使用安全性，外壳采用带密集冲孔的金属壳体结构，冲孔排布规整均匀，既能够在电源长时间带载工作时，让内部功率器件产生的热量通过空气对流快速散出，避免热量堆积导致器件性能衰减、使用寿命缩短，同时金属壳体也能形成有效的电磁屏蔽层，减少电源工作时自身产生的电磁干扰对外围精密电子器件的影响，也能阻挡外界粉尘、杂物直接触碰内部带电部件，提升使用过程中的安全系数。壳体侧面预留了标准的接线端口，输入端对应交流市电接入，输出端对应直流负载连接，端口做了清晰的极性标识，能够避免现场接线时出现接反、错接的问题，降低现场安装的出错概率。在安装边界设计上，这款电源采用紧凑型的长方体外形结构，整体体积小巧，壳体两端预留了标准的安装固定孔位，既可以通过螺丝直接固定在设备内部的安装板上，也可以搭配专用卡扣实现导轨式安装，能够适配不同设备内部的安装空间要求，不会占用过多的设备内部排布空间，给设备内其他部件的布局留出足够余量。从设计思路来看，这款电源的结构排布充分考虑了量产装配与后期维护的便利性，外壳采用卡扣加少量固定螺丝的组合装配方式，内部的PCB板、功率变压器、整流器件、滤波电容等核心部件排布紧凑有序，高低压区域做了清晰的物理分隔，既能够缩小整体产品体积，也能在需要维护检修时快速拆开外壳，对内部器件进行检测更换。外壳表面的参数标识采用激光蚀刻工艺，长期使用也不会出现标识磨损脱落的问题，方便后期运维人员快速识别电源的输出参数、接线定义，不用额外查阅配套资料就能完成接线与参数核对。电源的输出端做了多重稳压保护设计，对应的结构上预留了保护电路的安装位置，能够在出现过流、过压、输出短路等异常情况时快速切断输出，既保护电源自身不会因为异常工况烧毁，也能避免后端连接的贵重电子器件因为供电异常出现损坏，大幅提升供电链路的整体可靠性。
