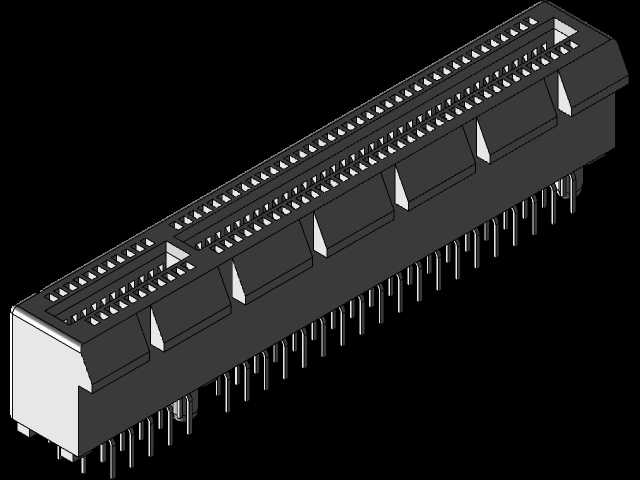

PCIe焊接板卡连接插槽结构设计

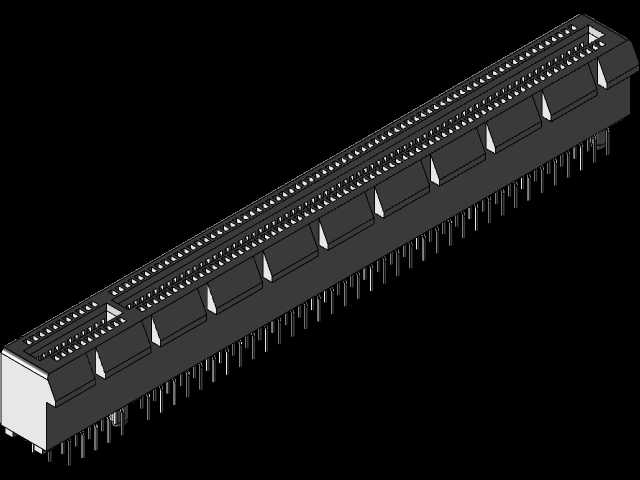

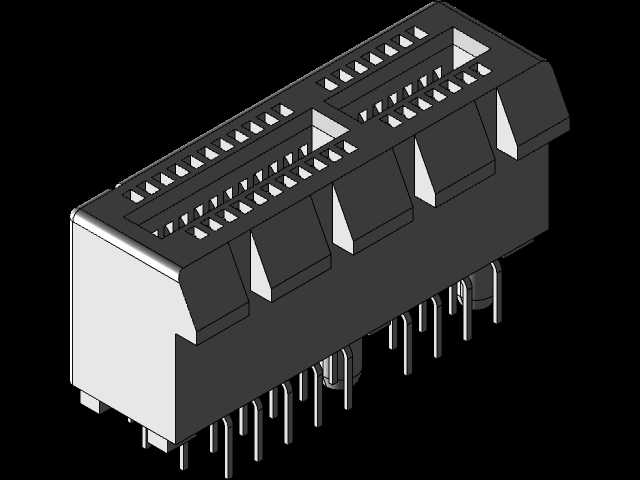

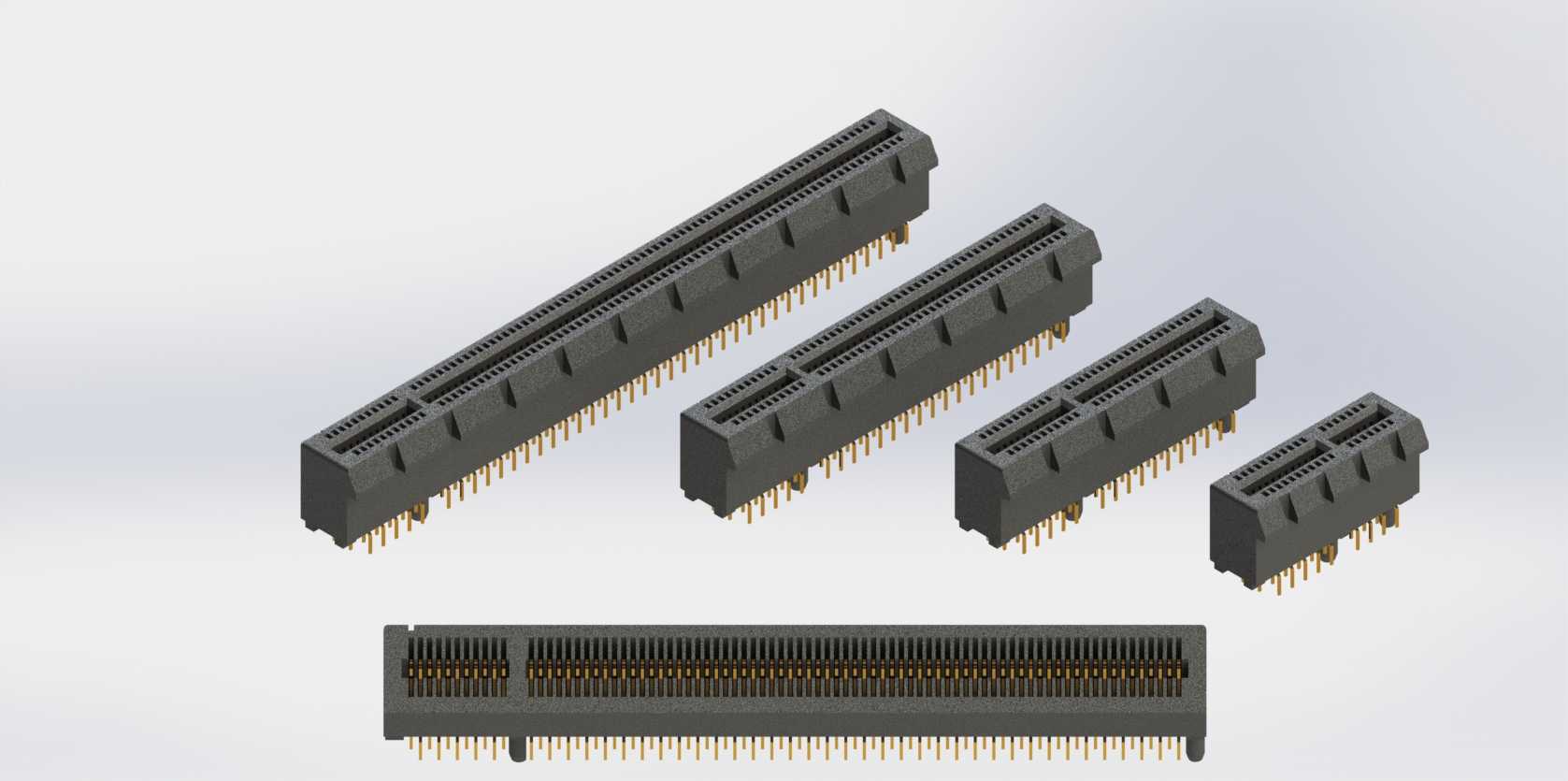

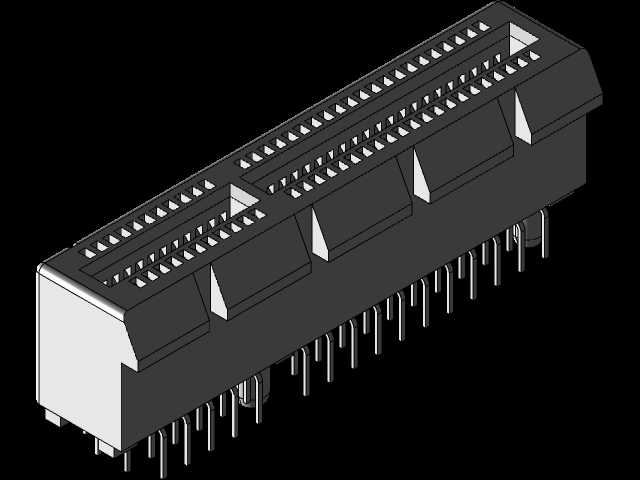

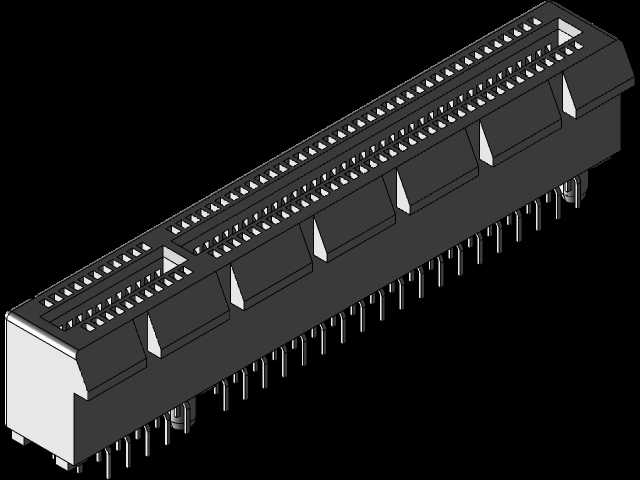

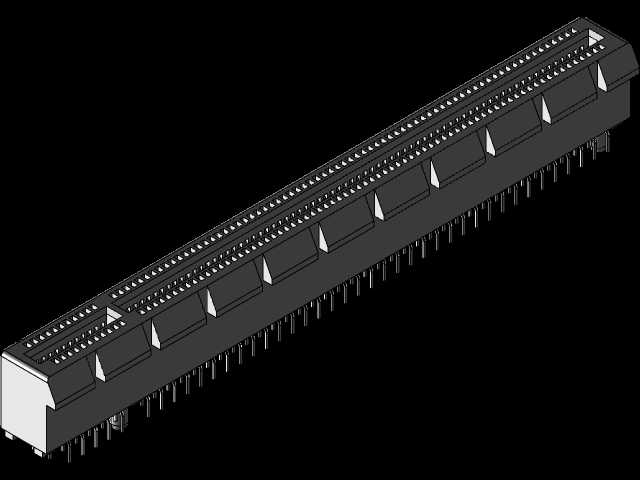

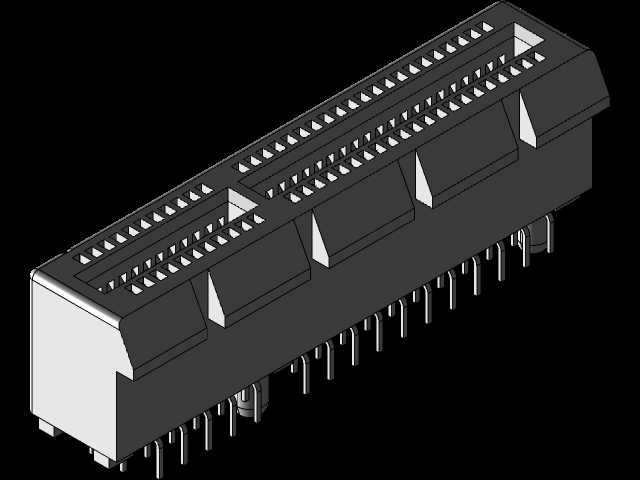

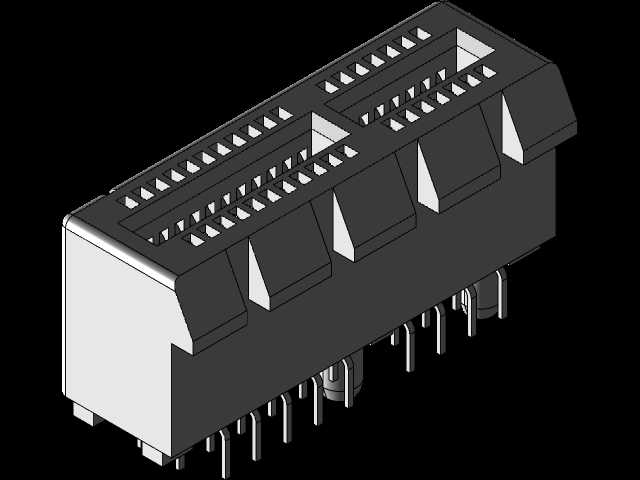

PCIe焊接插槽作为计算机主板、工业控制板卡、服务器扩展背板等硬件设备中的核心连接部件，承担着高速数据传输通道的物理承载与电气连接作用，广泛应用于消费级台式电脑、工业工控主机、企业级服务器、嵌入式计算设备、高速数据采集卡配套板卡等场景中，是实现显卡、网卡、RAID卡、采集卡、加速卡等扩展功能板卡与主电路板之间信号互通、电力供给的关键结构件。这类插槽采用直插焊接的安装方式，直接通过底部焊脚与PCB电路板的对应焊盘实现牢固焊接，相比卡扣式、压接式的连接结构，具备更高的连接可靠性与抗震动性能，能够适应工业场景下长期震动、温湿度波动较大的复杂运行环境，避免长期使用过程中出现接触松动、信号传输中断等问题。本次设计覆盖了x1、x4、x8、x16四种主流通道规格的PCIe插槽结构，不同通道规格的插槽在长度方向上存在明确的尺寸差异，对应不同带宽需求的扩展板卡使用，其中x1规格插槽长度最短，适用于低带宽的串口卡、USB扩展卡等配件，x16规格插槽长度最长，主要为独立显卡、高速计算加速卡等大带宽设备提供连接支撑。在设计过程中，充分参考行业通用的连接器规格参数，针对塑料主体下方的焊脚部分设计了两种不同的长度规格，分别为2.3mm与3.1mm，能够适配不同厚度的PCB电路板安装需求，设计人员在进行电路板布局时，可以根据自身选用的板材厚度、焊接工艺要求灵活选择对应焊脚长度的插槽模型，提前预留好安装空间与焊盘位置，避免出现焊脚穿出电路板过长、或者焊接深度不足导致连接强度不够的问题。在外形结构上，插槽主体采用耐高温的绝缘工程塑料作为基座外壳，内部排布对应数量的导电接触弹片，插槽侧边设置有防呆导向结构，能够避免扩展板卡插反导致的针脚弯折、电路短路问题，同时插槽两端预留了板卡固定卡扣的配合位置，在板卡插入后可以通过卡扣实现板卡端部的固定，进一步提升连接的稳固性。在安装边界设计上，模型严格遵循行业通用的安装尺寸规范，插槽的宽度方向尺寸、相邻焊脚的间距、插槽距离PCB板边缘的安全距离都按照通用标准进行设计，能够直接导入到各类电路板布局设计中，不需要额外进行尺寸适配调整，帮助硬件设计人员快速完成板卡扩展接口的布局校验、结构干涉检查，提前确认插槽与周边电容、电阻、散热片等元器件的空间距离，避免生产组装阶段出现结构冲突，有效缩短硬件产品的开发周期，降低打样验证阶段的结构适配成本。
