HC-49系列直插式石英晶体谐振器结构

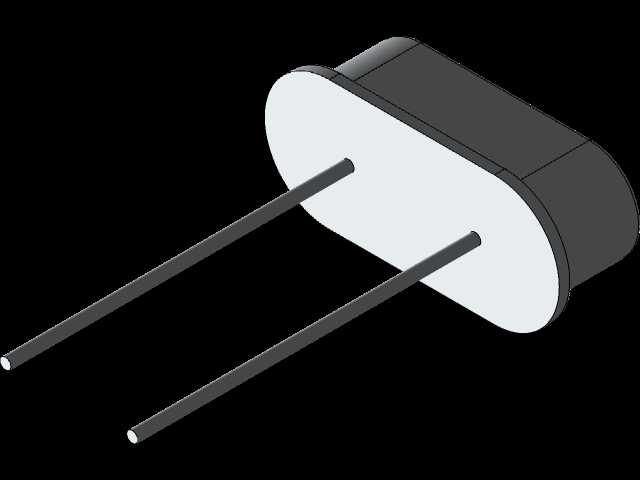

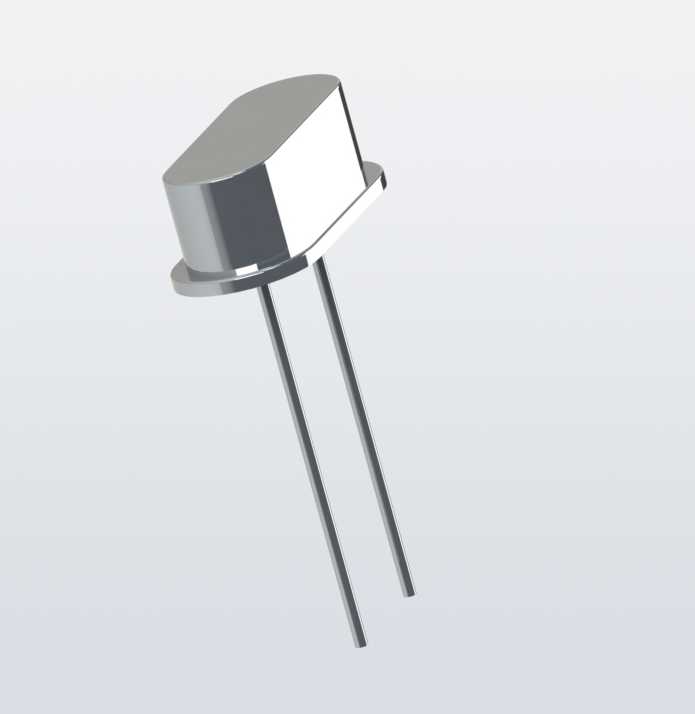

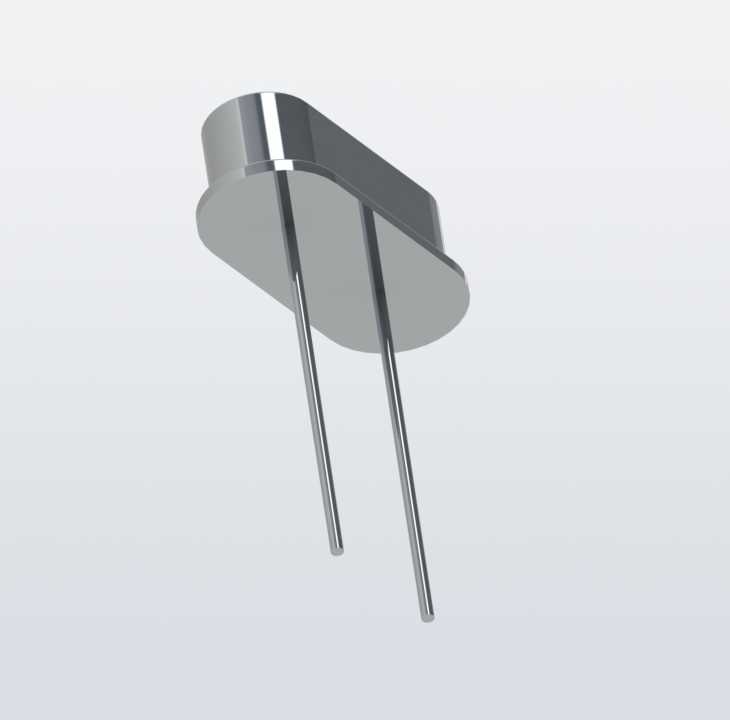

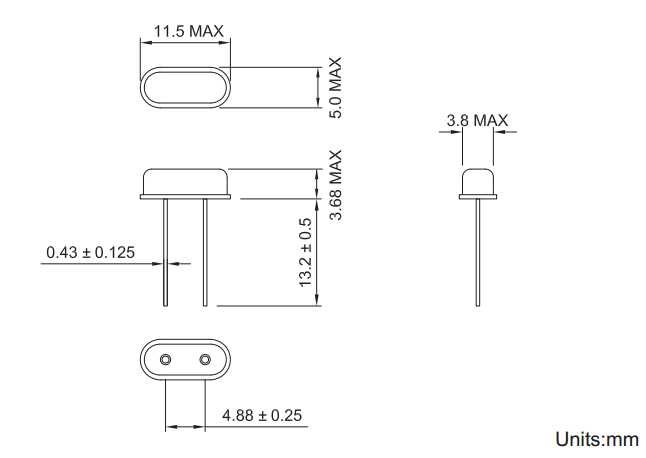

这款直插式石英晶体谐振器是电子电路领域应用极广的基础频率元器件，在消费电子、工业控制、通信设备、汽车电子等诸多场景中承担着核心的频率基准功能，小到智能手表的时钟计时、蓝牙耳机的射频信号同步，大到工业PLC的时序控制、车载电控单元的信号校准，都离不开这类元件提供稳定的频率输出支撑。从实际功能来看，该元件依靠石英晶体的压电效应工作，当在引脚两端施加特定交变电压时，晶体会产生固定频率的机械振动，进而输出高度稳定的频率信号，为整个电路系统提供精准的时钟基准，相比其他谐振元件，它具备频率稳定性高、温漂系数小、抗干扰能力强的特点，能够在复杂的电磁环境与宽温域工况下保持可靠的频率输出，保障电路时序逻辑的精准运行。在设计思路上，这款模型还原了HC-49系列经典的封装结构，顶部采用半圆切边的金属密封外壳，一方面可以为内部的石英晶片提供可靠的机械防护，隔绝外界水汽、粉尘对晶片的侵蚀，另一方面金属外壳具备良好的电磁屏蔽效果，能够降低外界电磁杂波对晶片振动的干扰，保障频率输出的纯净度；外壳底部设计有圆形法兰凸缘，既可以在生产环节作为封装定位的基准结构，也能在插件焊接时与PCB板面形成贴合限位，避免元件插装过深损伤焊盘。底部引出的两根平行直插引脚，采用标准的2.54mm间距设计，完全适配通用PCB的插件孔位尺寸，引脚长度预留了足够的焊接余量，既可以满足波峰焊、手工焊等不同焊接工艺的需求，也能在插装后保留合适的引脚剪切余量，适配不同厚度的PCB安装场景。从安装边界来看，该元件的金属外壳最大直径、整体高度都严格遵循HC-49系列的行业通用尺寸规范，在PCB布局时，只需按照引脚间距预留对应的插件孔位，同时在外壳周边预留不小于1mm的安全间隙，即可避免与周边贴片元件、结构件产生干涉，无论是单块电路板上的单颗使用，还是多颗晶振的密集布局，都能保持良好的安装兼容性。模型完整还原了元件的外观细节，包括金属外壳的倒角过渡、引脚的圆柱形态、法兰边的厚度层次，能够直接用于电子设备的PCB装配仿真、结构干涉检查、产品展示动画制作等场景，帮助工程师在设计阶段提前验证元件与周边结构的适配性，减少实物打样阶段的装配问题。
