步进电机内置转子结构三维设计

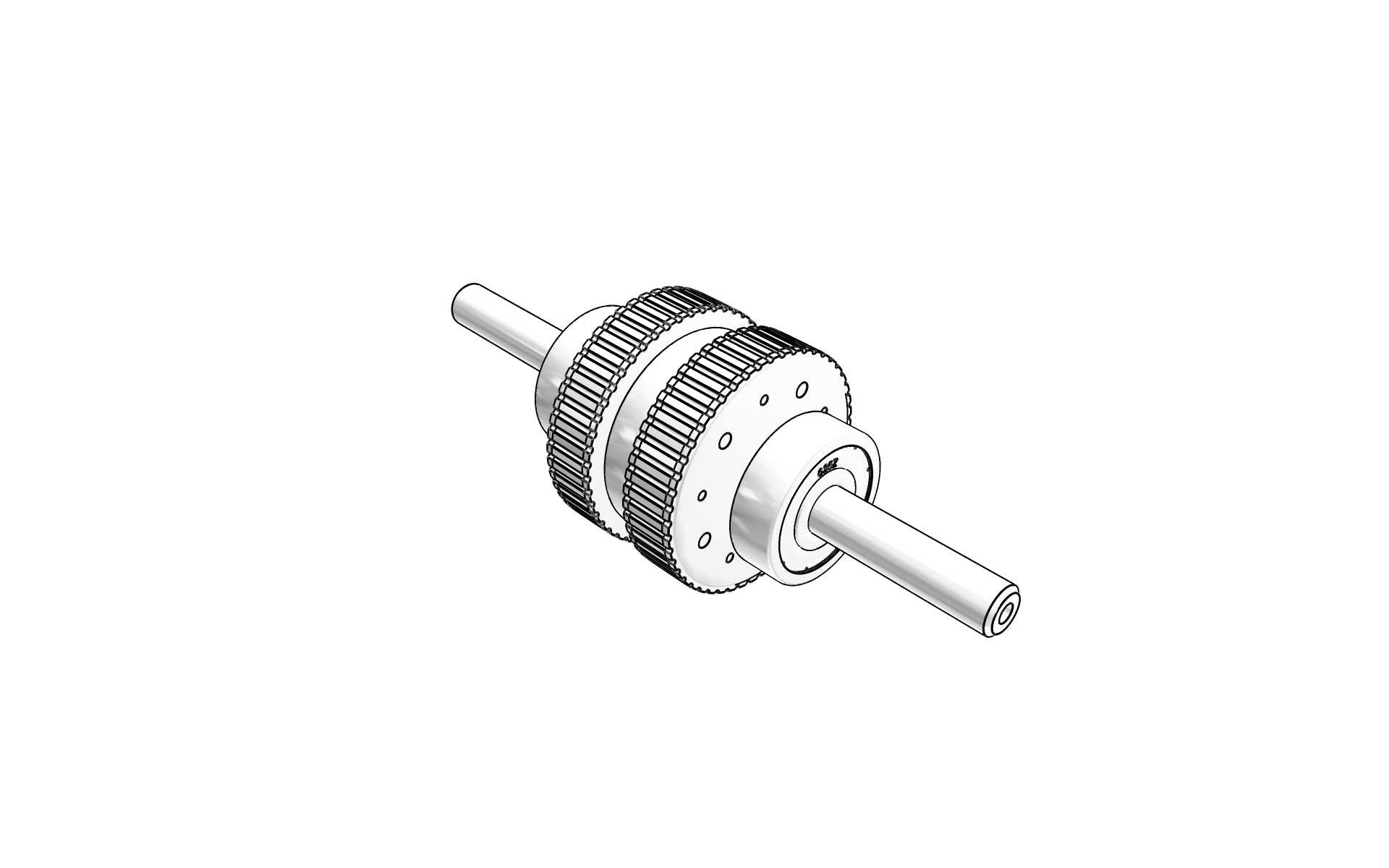

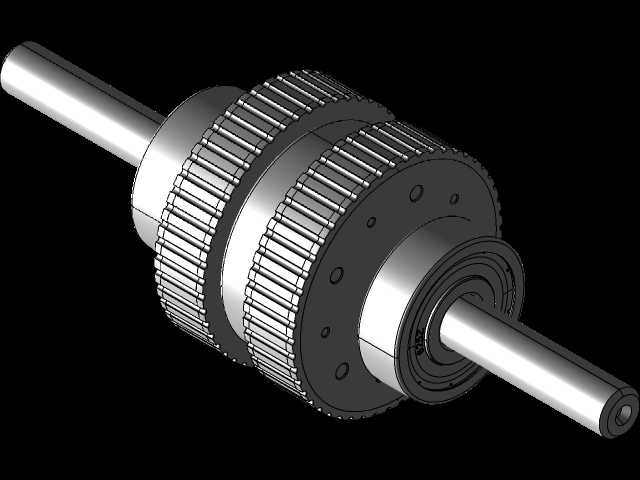

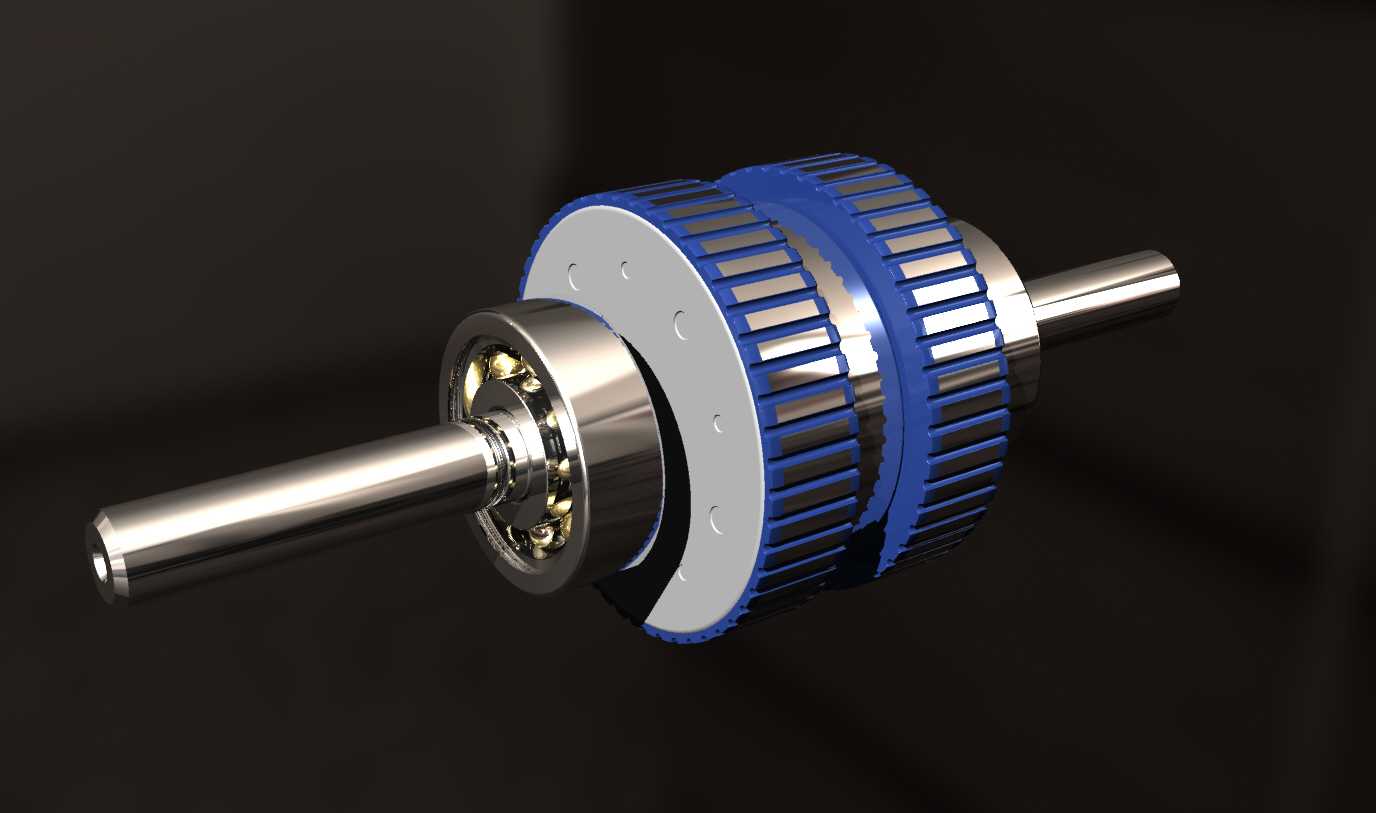

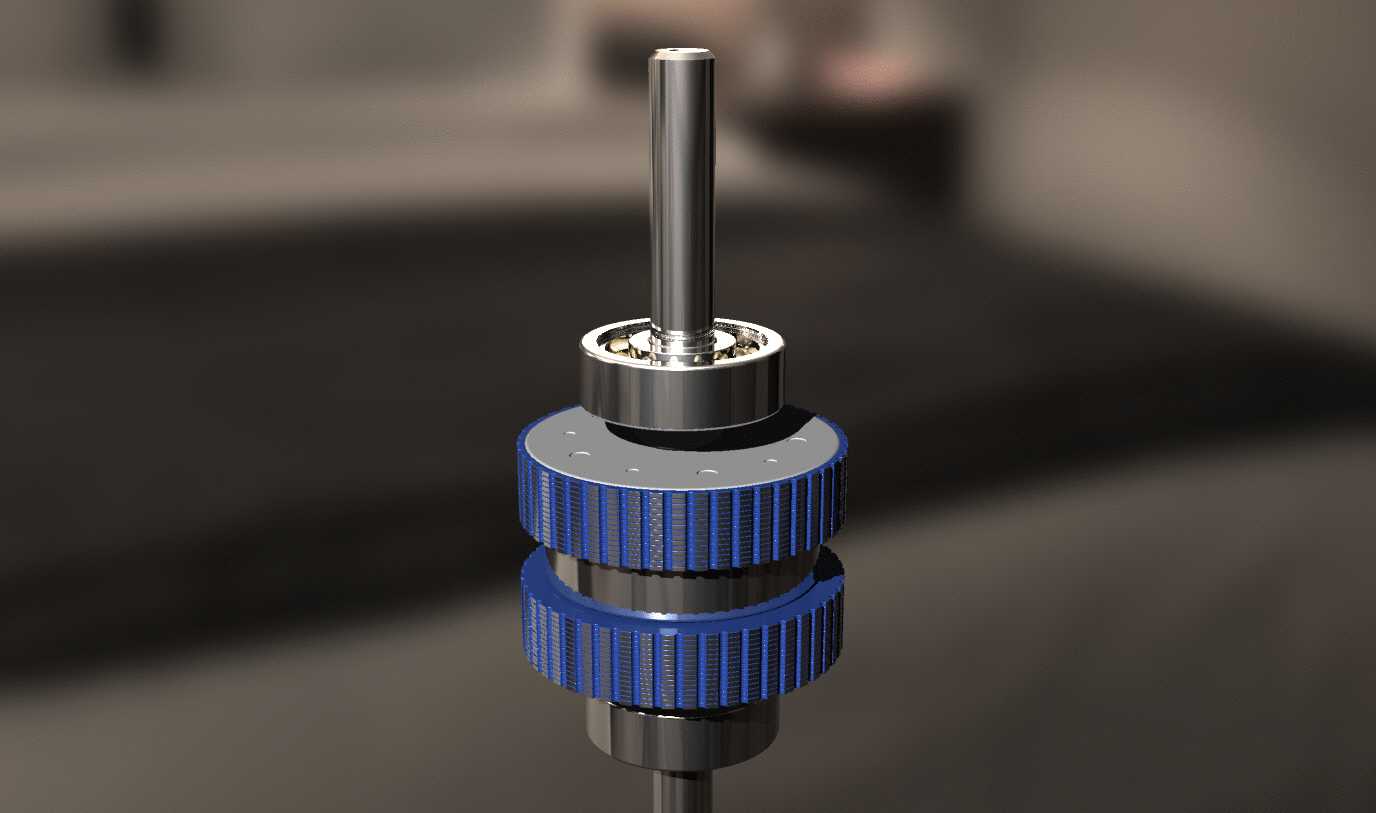

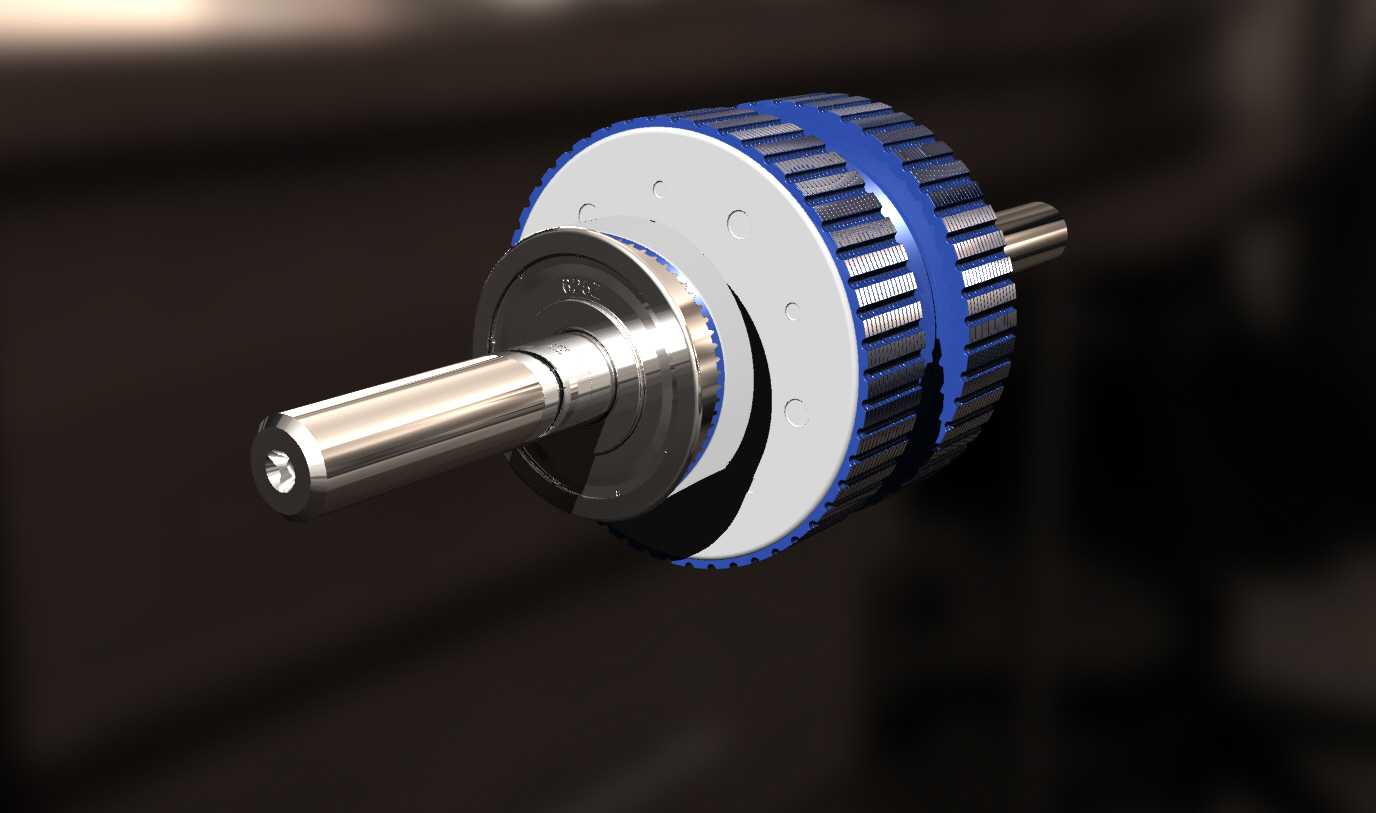

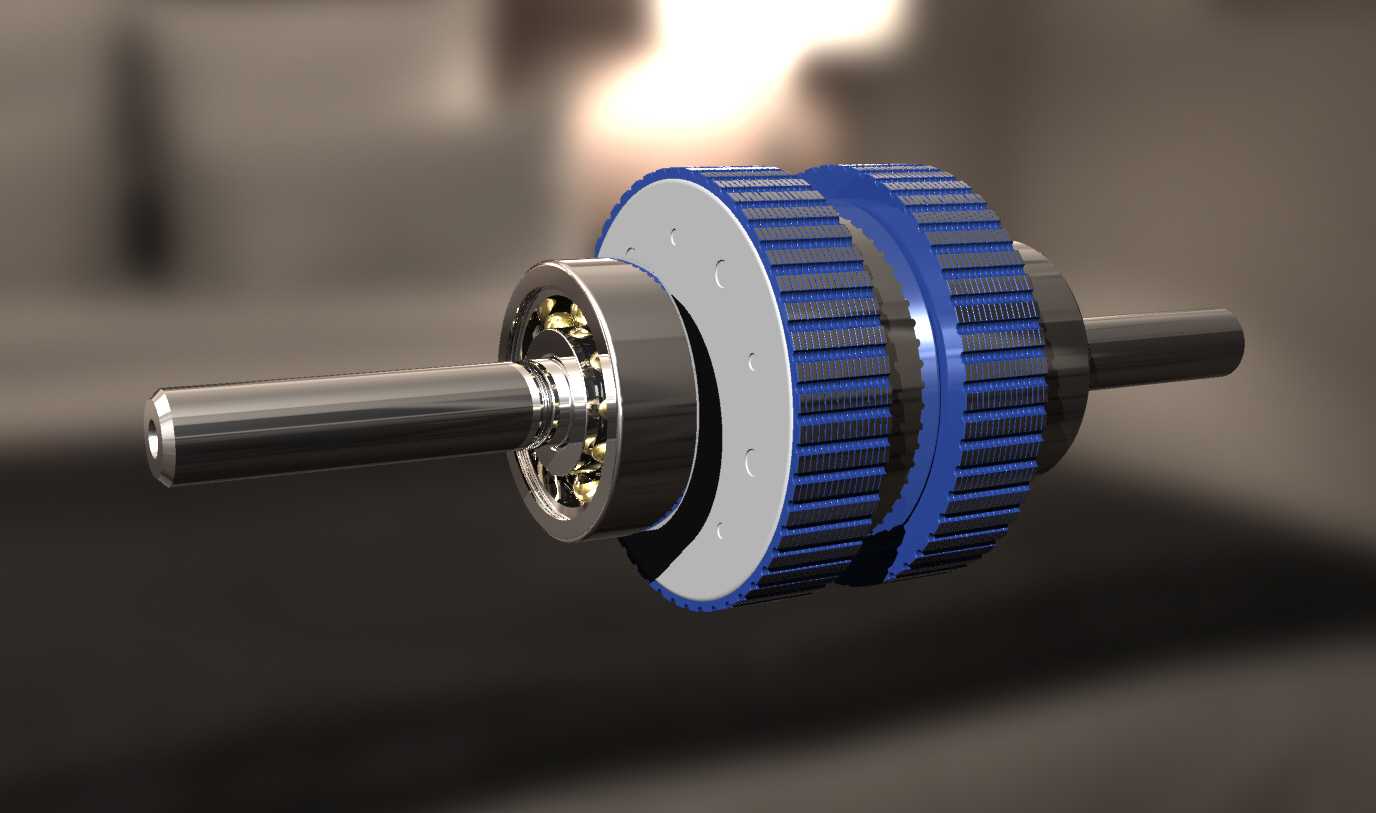

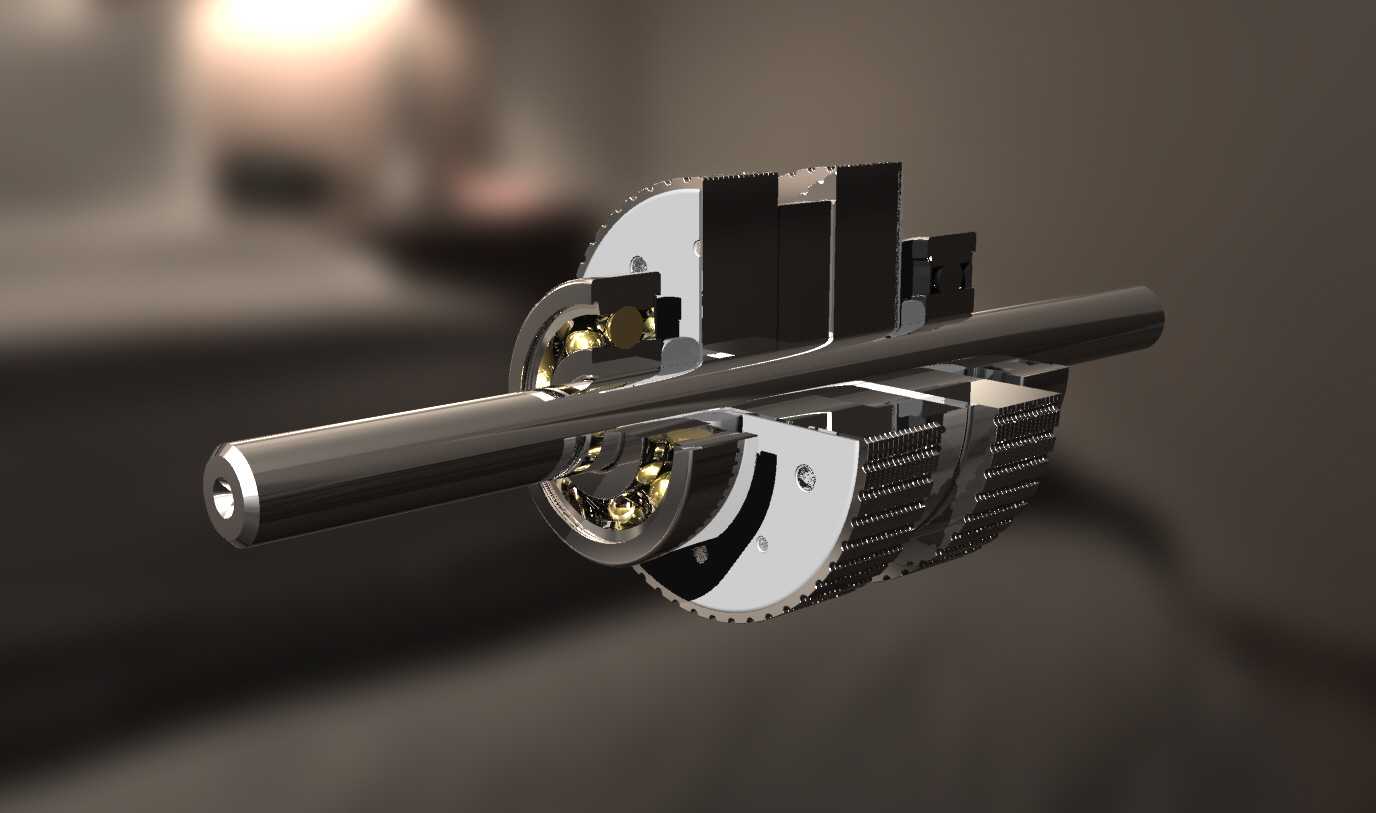

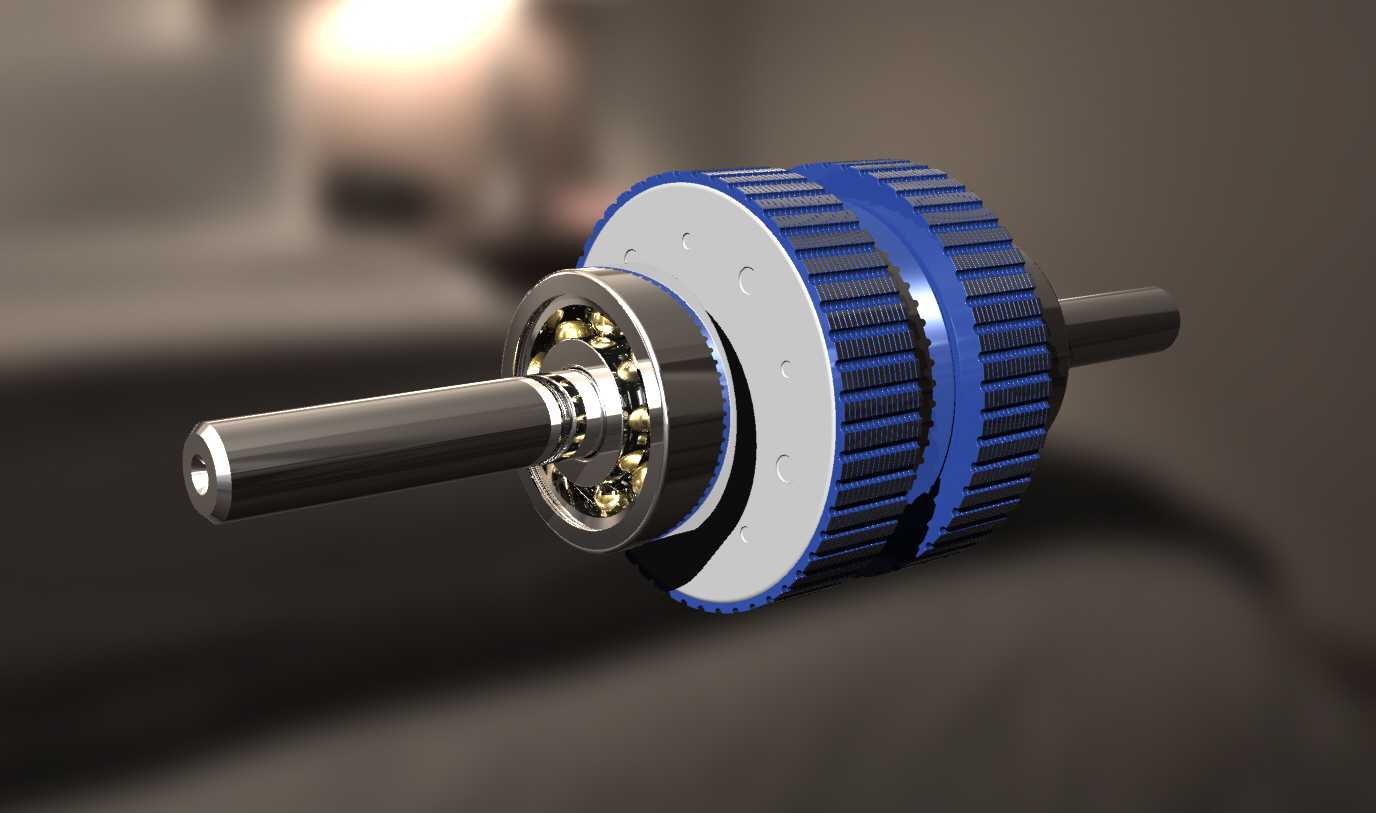

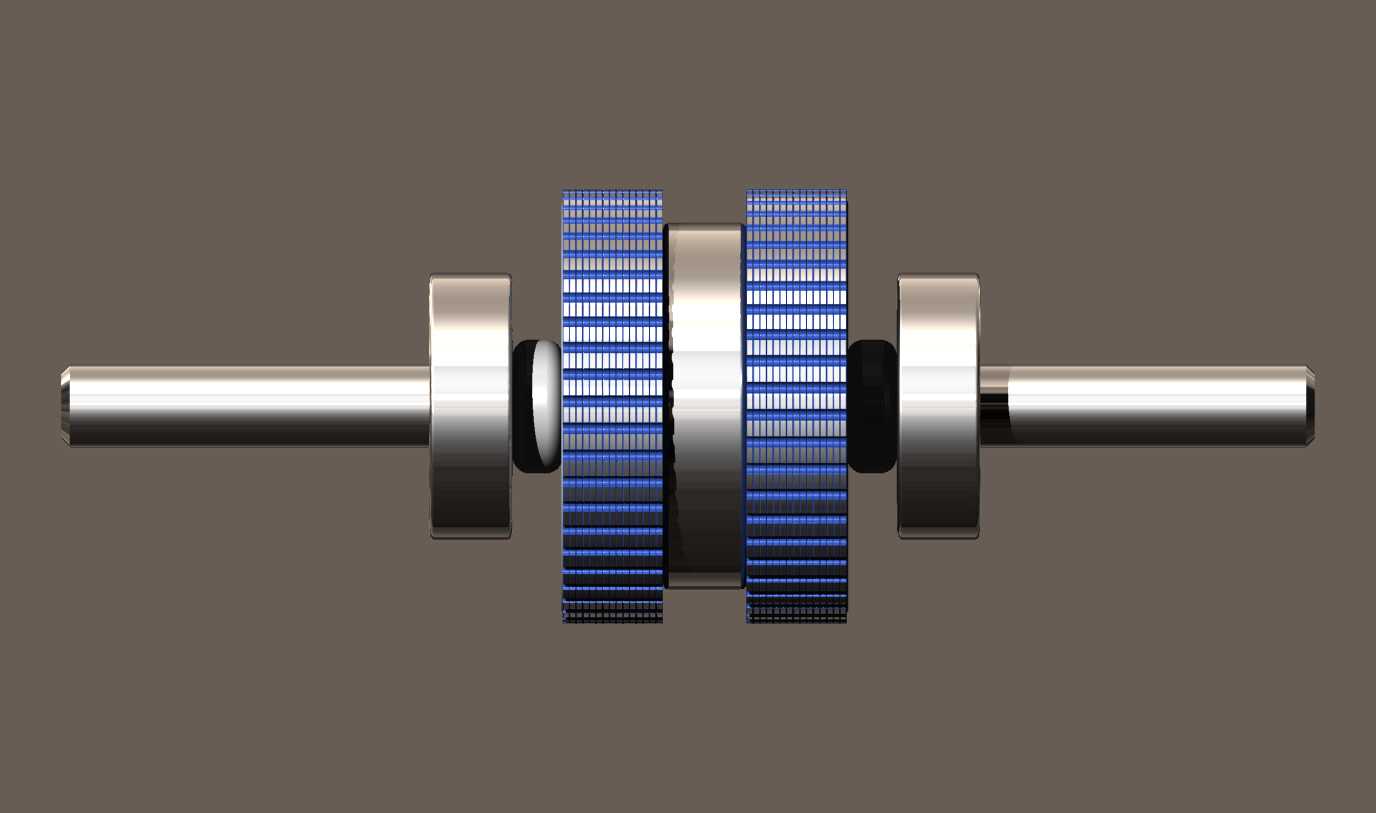

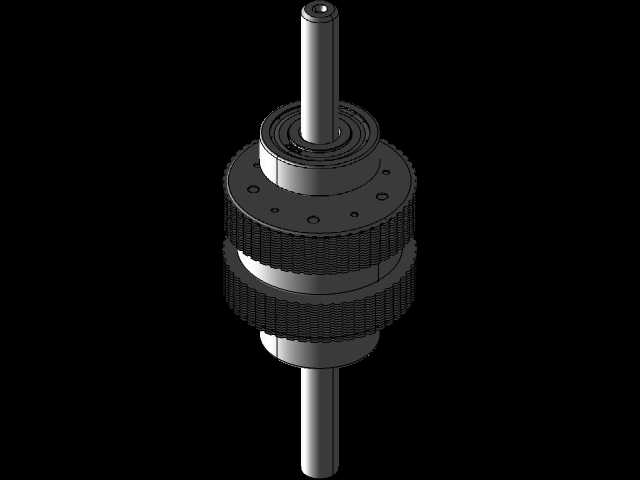

步进电机内置转子是步进电机实现精准角位移输出的核心执行部件，广泛应用于工业自动化生产线的点位传动、3D打印设备的进给驱动、数控机床的进给轴传动、办公自动化设备的走纸与定位机构、智能安防设备的云台转动驱动等对位置控制精度有较高要求的场景中，是开环控制传动系统里直接决定电机输出扭矩、步距精度、运行平稳性的关键组件。该转子采用双段式磁钢叠装结构设计，两段带滚花纹理的蓝色磁环沿中心轴轴向排布，滚花纹理的设计一方面可以增大磁钢与内部铁芯的结合摩擦力，避免高速运转时磁钢与铁芯发生相对滑移，另一方面可以优化磁路的气隙分布，降低齿槽效应带来的运转振动与噪音。中心输出轴采用高精度磨削加工的金属光轴设计，轴端与上端轴承内圈过盈配合，轴承嵌入转子上端的金属端盖内，为转子提供稳定的径向支撑，保证转子在高速启停、正反转切换的工况下不会出现径向窜动，有效降低运转过程中的偏心磨损。转子整体的轴向尺寸与径向直径严格匹配对应规格步进电机的定子内腔安装边界，磁钢外圆与定子内齿之间预留均匀的气隙间隙，既保证电磁感应的转换效率，又避免运转过程中出现定转子擦碰的故障。设计过程中充分考虑了转子的动平衡性能，两段磁环的安装位置、铁芯的配重分布都经过对称化处理，确保转子在额定转速范围内运转时不会产生额外的振动载荷，延长两端支撑轴承的使用寿命。上端的金属端盖不仅起到固定轴承、限位磁钢轴向位置的作用，还可以对磁钢上端形成防护，避免装配过程中磁钢受到磕碰出现崩边损坏。中心轴的伸出端长度按照标准安装尺寸设计，可直接匹配对应的联轴器、传动齿轮等外接负载连接件，无需额外进行轴端尺寸二次加工，能够直接适配常规规格的步进电机装配需求，在保证输出扭矩满足设计要求的前提下，尽可能优化了转子的整体重量，降低电机运转时的转动惯量，提升步进电机的高速响应性能，让电机在频繁启停、快速正反转的工况下依然能够保持精准的位置控制精度，不会出现失步、过冲等影响传动精度的问题。
