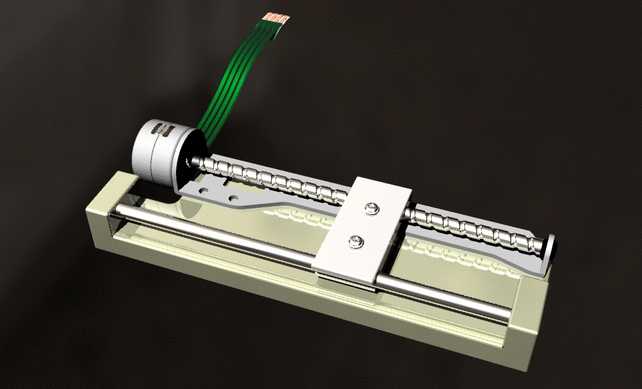

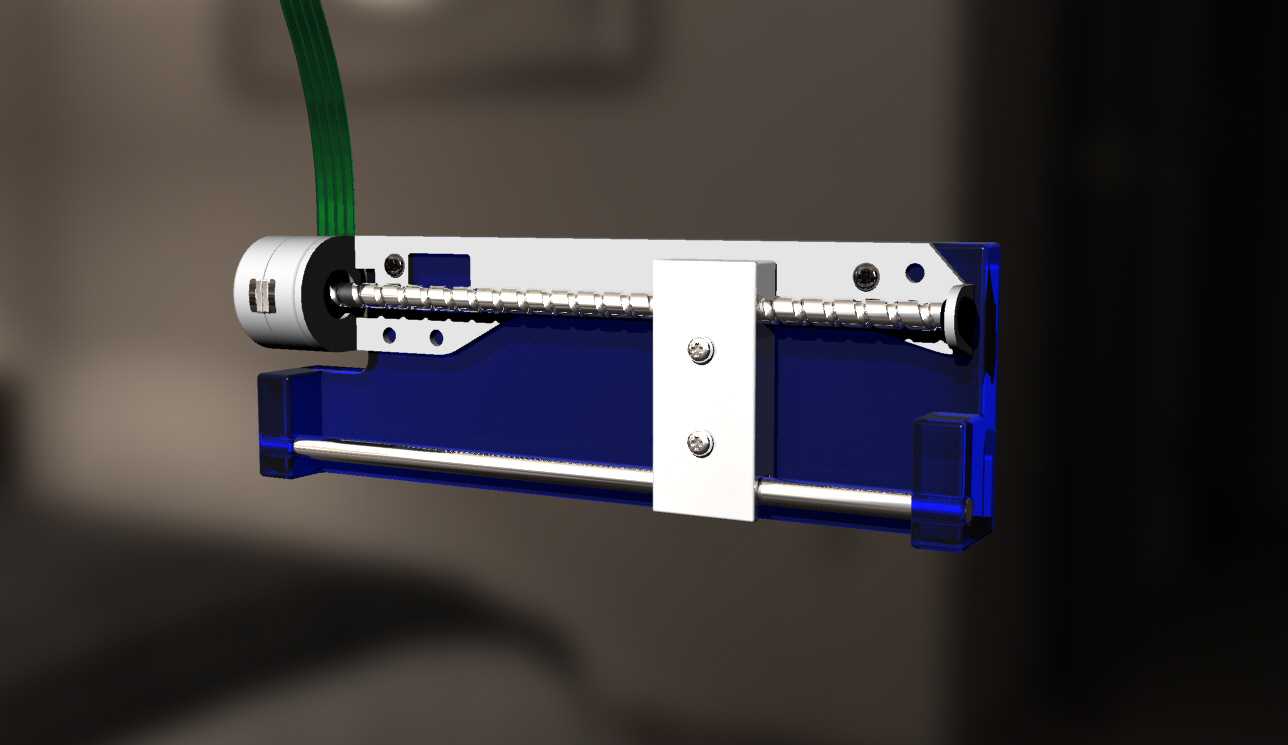

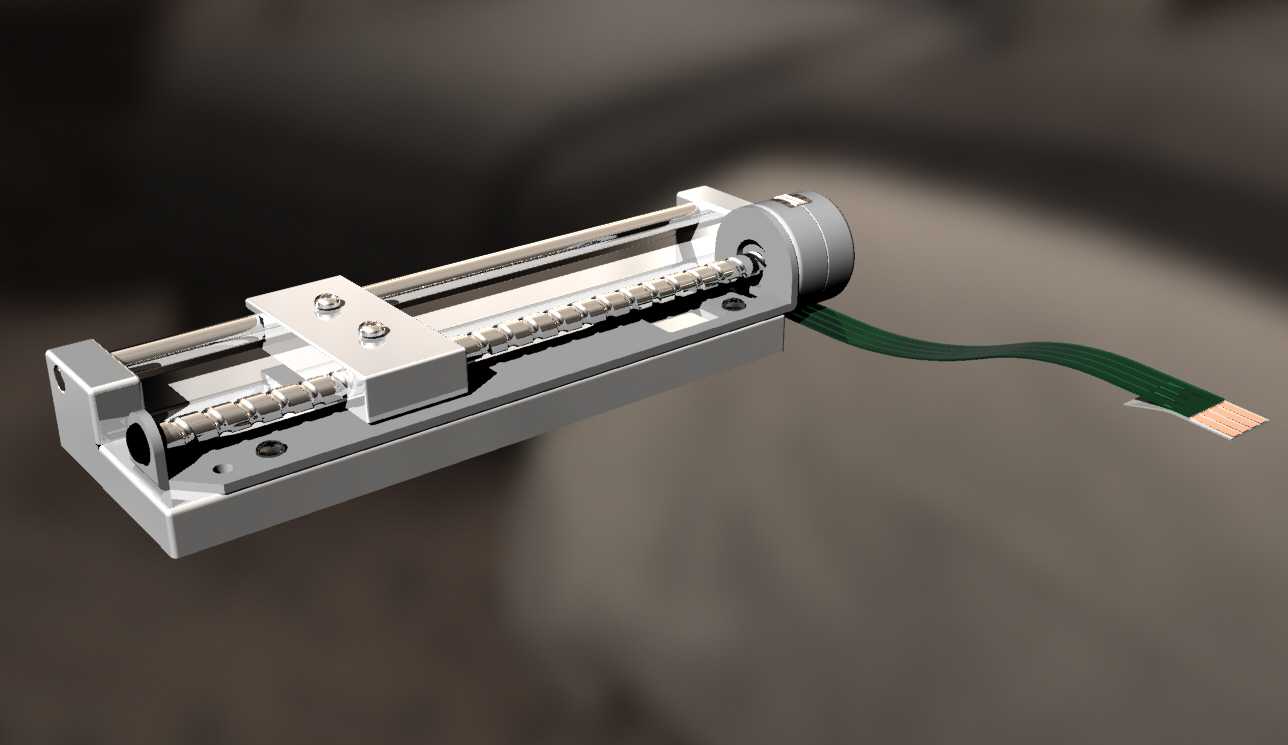

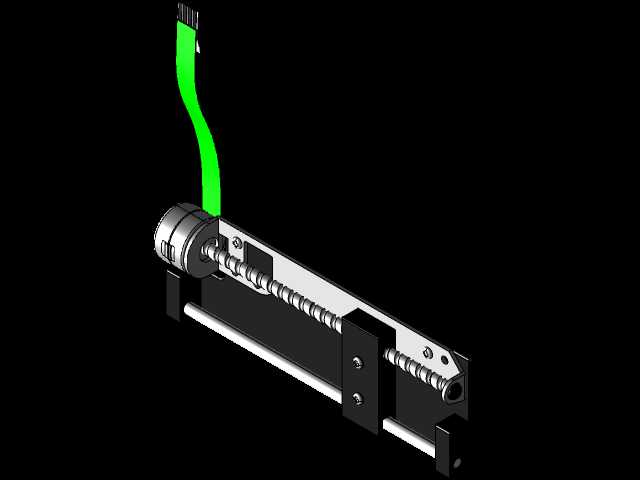

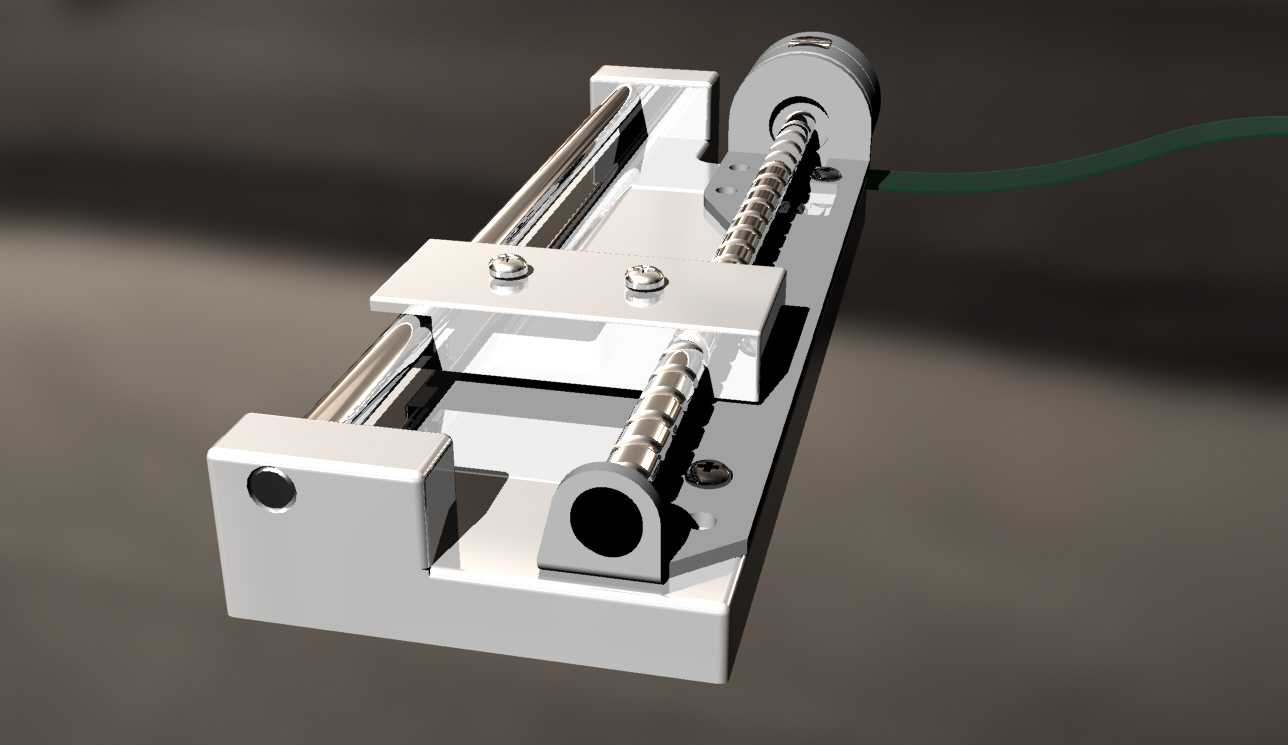

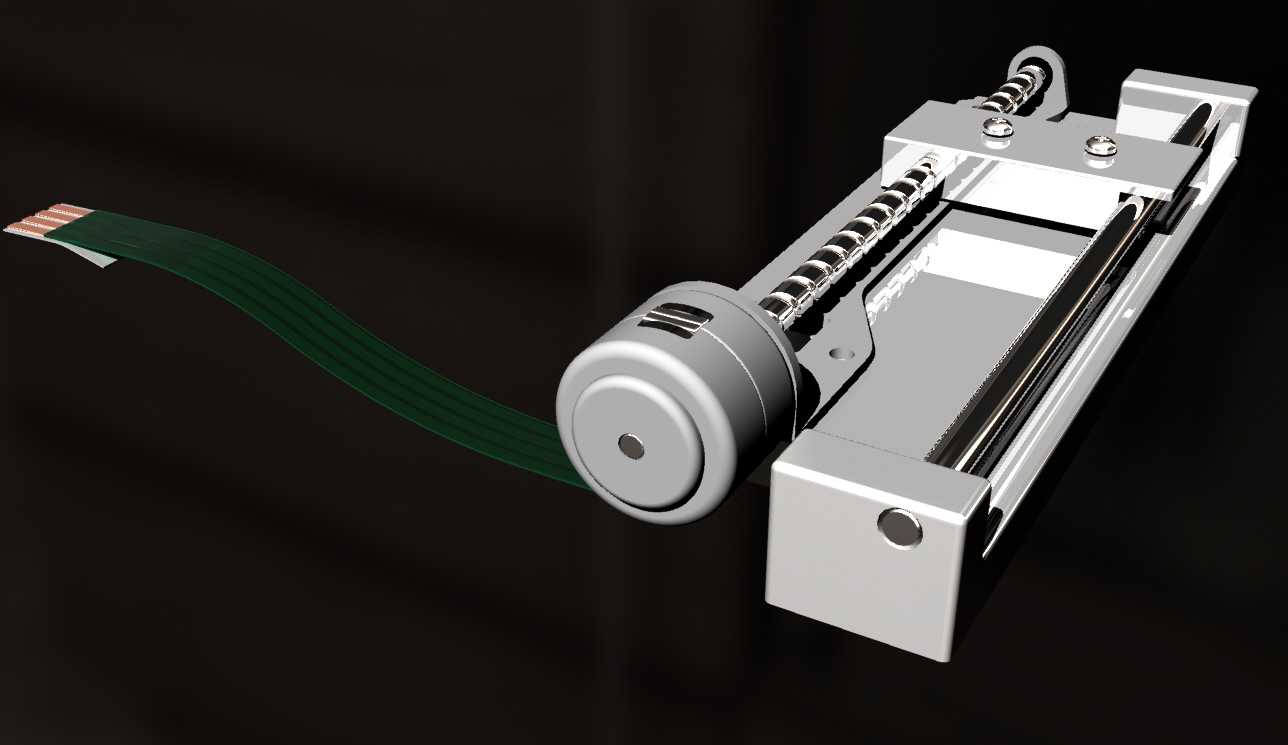

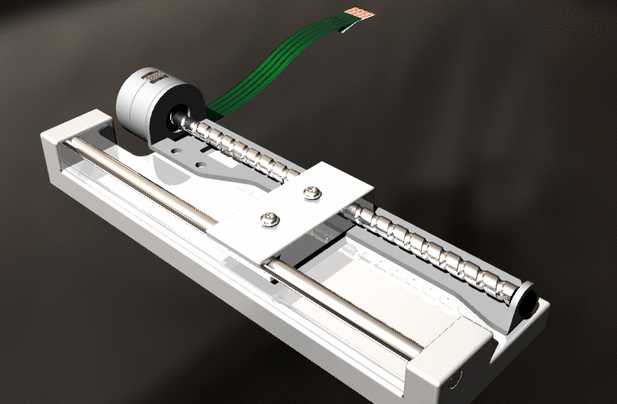

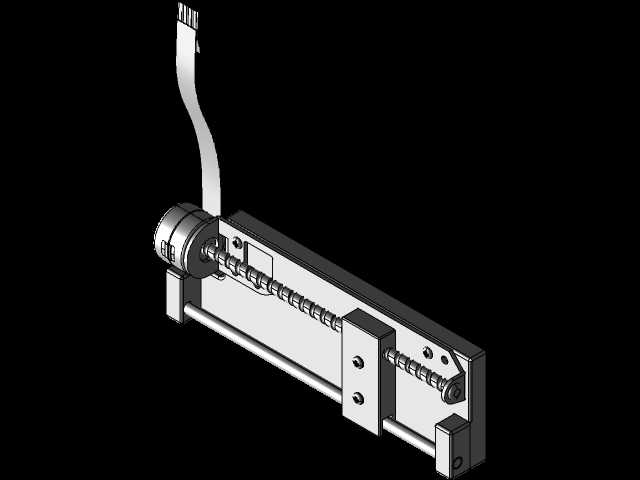

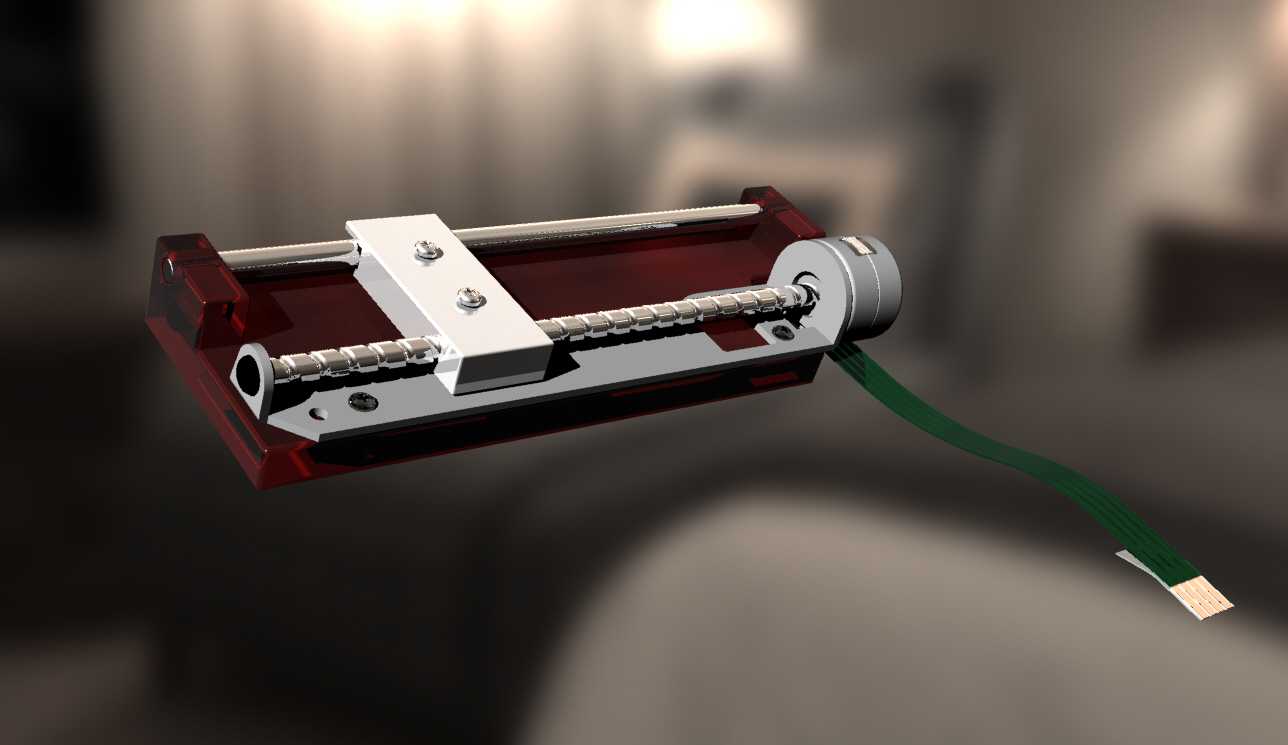

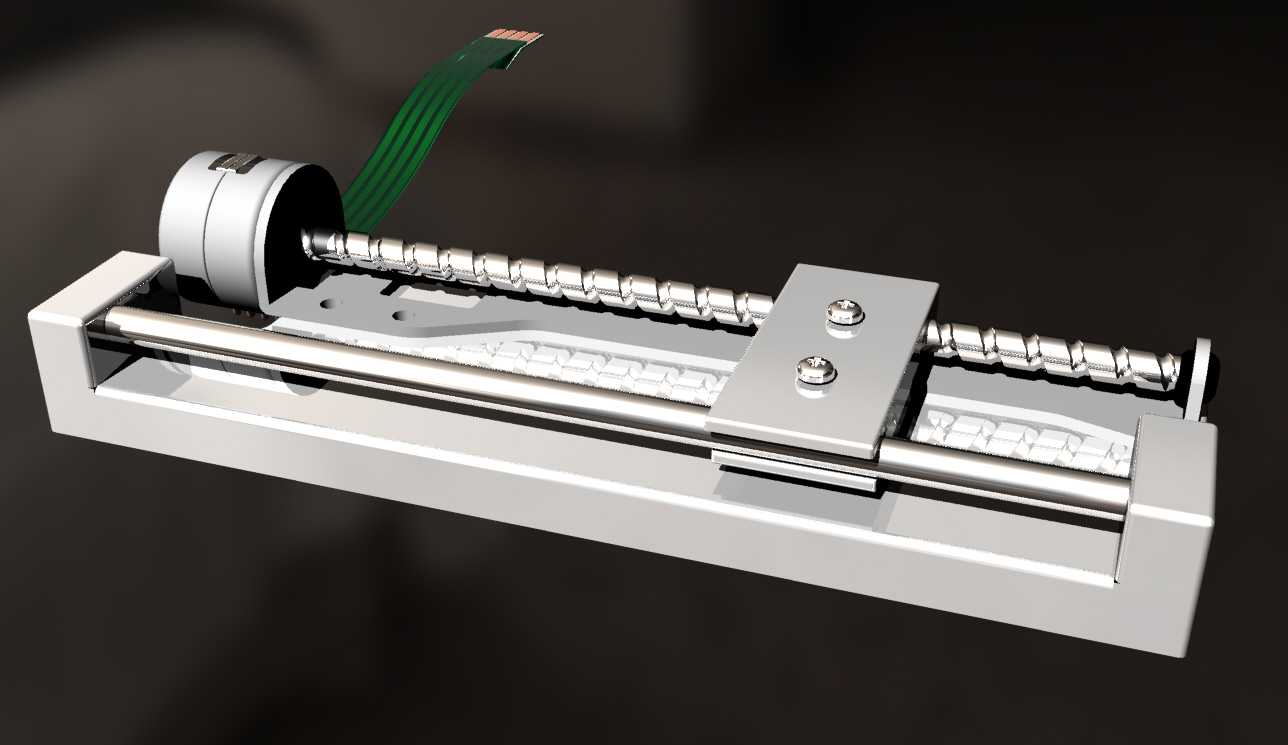

微型18度步进直线滑台传动组件

这款微型步进直线传动组件，是面向小空间精密直线位移场景开发的一体化执行部件，核心采用18°步距角的两相四线步进动力单元，搭配滚珠丝杠传动结构与双光轴导向支撑，能够在紧凑的安装空间内实现稳定的高精度直线往复运动，广泛适配桌面级精密检测设备、小型光学调焦机构、医疗采样微量进给装置、实验室精密流体分配设备、消费电子微型组装工位等对安装体积、位移精度有严苛要求的应用场景，可替代传统的气缸直驱、凸轮顶推等结构，实现数字化可控的位移输出，无需额外搭配复杂的位移反馈组件即可满足多数轻载精密移位的使用需求。在功能特性上，该组件依托步进电机的脉冲驱动特性，可实现开环状态下的精准步距控制，搭配滚珠丝杠的低摩擦传动特性，运行过程中传动阻力小、反向间隙可控，滑台滑块的运行平顺度优异，不会出现普通梯形丝杠滑台的低速爬行问题，同时自带的柔性排线出线结构，能够适配滑台全程往复运动的走线需求，避免线缆反复弯折出现断裂故障，滑块上预留的标准安装孔位，可直接搭载小型夹爪、点胶头、检测探针等末端执行部件，无需额外加工转接板即可快速完成集成装配。从设计思路来看，该组件采用一体化集成式设计思路，将步进动力单元、丝杠传动副、导向光轴、安装基座、滑动载台整合为独立的功能模块，省去了用户自行选型搭配传动部件、校核同轴度、加工安装基座的繁琐流程，整体结构采用对称式布局，动力单元与丝杠通过同轴联轴器直连，传动路径短、结构刚性好，双光轴平行布置在丝杠两侧，能够为滑动载台提供均衡的支撑力，可承受一定的偏载力矩，避免单侧受力导致的滑块卡滞、丝杠磨损加剧问题。在安装边界层面，该组件整体外轮廓尺寸控制在90mm×30mm的极小范围内，行程可达64mm，采用3mm直径的滚珠丝杠，导程为3mm，搭配额定电压DC4-5V、额定电流500mA的动力参数，既可以通过通用的小型步进驱动板直接控制，也能搭配嵌入式控制板实现自定义的位移速度、位移量编程，安装基座上预留的沉头固定孔，可直接通过螺丝固定在设备安装平面上，无需额外设计复杂的安装支架，能够大幅缩短小型精密设备的开发周期，降低小行程直线运动机构的设计与装配难度。
