1206规格E24系列片式贴片电阻三维结构

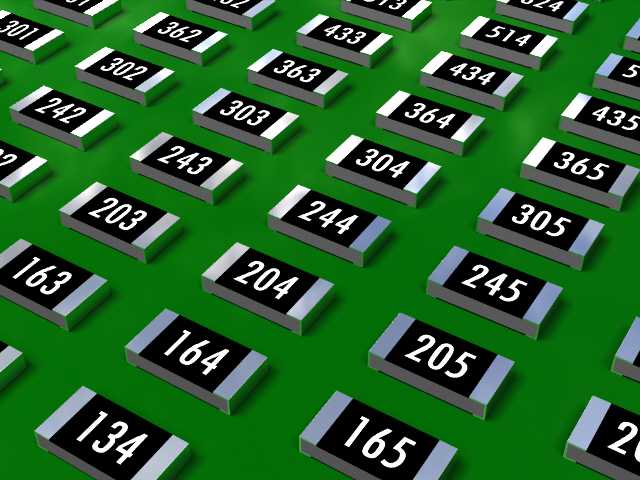

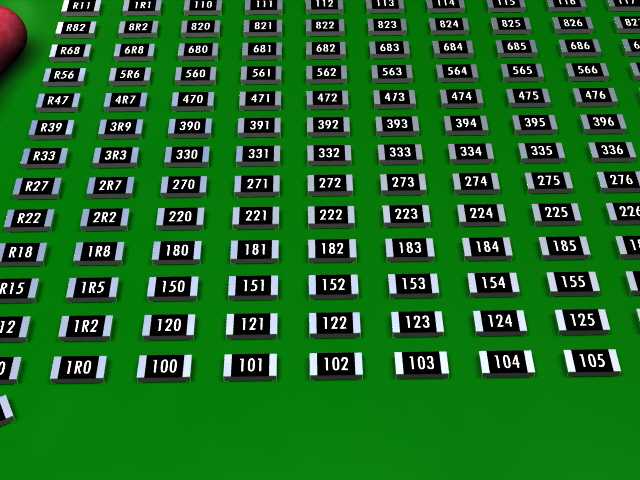

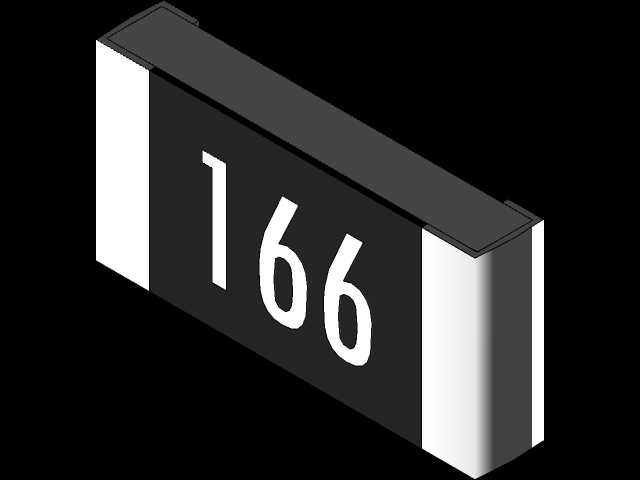

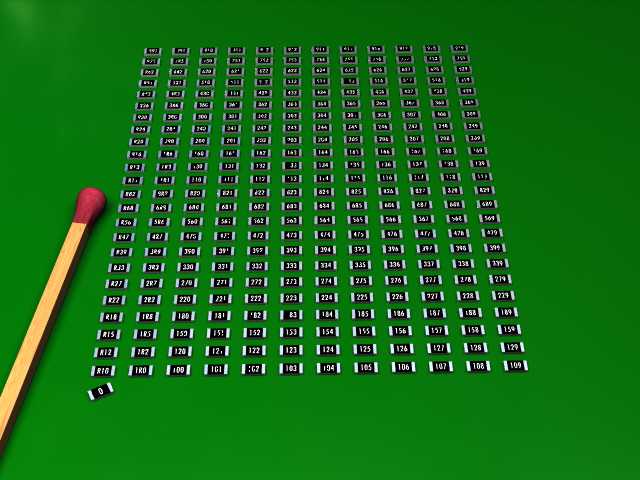

这款1206规格E24系列片式电阻，是当前电子制造领域应用覆盖面极广的表面贴装被动元件，广泛适配消费电子、工业控制板卡、汽车电子模块、通信终端设备等多类场景的电路设计需求，在电路中承担分压、限流、阻抗匹配、信号衰减等核心功能，是各类印刷电路板上用量最大的基础元器件之一。从设计思路来看，该系列电阻严格遵循E24标称阻值系列规范，覆盖常用的全系列标准阻值档位，每个电阻本体表面印有清晰的三位数字阻值标识，前两位为有效数字、第三位为倍率乘数，能够让生产、维修环节的操作人员快速识别阻值参数，避免错料混料问题。外形尺寸上严格遵循1206封装的行业通用标准，长度、宽度、电极端宽度都设定了统一的安装边界，两端的金属端电极做了加厚处理，既能够适配回流焊、波峰焊等主流SMT贴片焊接工艺的温度与应力要求，也能保证焊接后与PCB焊盘的结合强度，降低虚焊、脱落的风险。电阻本体采用高稳定性的陶瓷基材作为承载结构，表层电阻膜经过激光调阻工艺校准精度，外部包覆绿色的耐高温绝缘保护层，既能隔绝外界潮气、杂质对电阻膜的侵蚀，提升元件长期工作的稳定性，也能在焊接过程中保护电阻膜不受焊锡侵蚀，保证阻值精度不受生产工艺影响。在实际电路布局中，该尺寸的片式电阻既可以在高密度布板的消费类电子产品中灵活排布，节省板卡空间，也能在功率要求稍高的工业控制电路中满足额定功耗下的散热需求，两端电极的对称设计也支持自动化贴片机的高速拾取与贴装，适配大规模量产的生产节奏。不同于传统的直插电阻，这款片式电阻无长引脚结构，极大降低了引脚带来的寄生电感与寄生电容，更适配高频信号电路的使用需求，在高速数字电路、射频前端电路中也能稳定发挥作用。设计过程中充分考虑了不同应用场景的环境适应性，绝缘保护层的材质能够耐受常规工业场景的温湿度变化，金属端电极的镀层也做了抗氧化处理，能够保证元件长期存储、使用过程中的可焊性与电气性能稳定，不管是小批量的样板打样，还是大规模的批量生产，该系列电阻都能提供统一的尺寸与性能表现，帮助电路设计者减少元件选型的冗余，提升板卡设计的标准化程度，降低生产环节的物料管理与工艺调试成本。
