1206封装E12系列贴片电阻三维建模

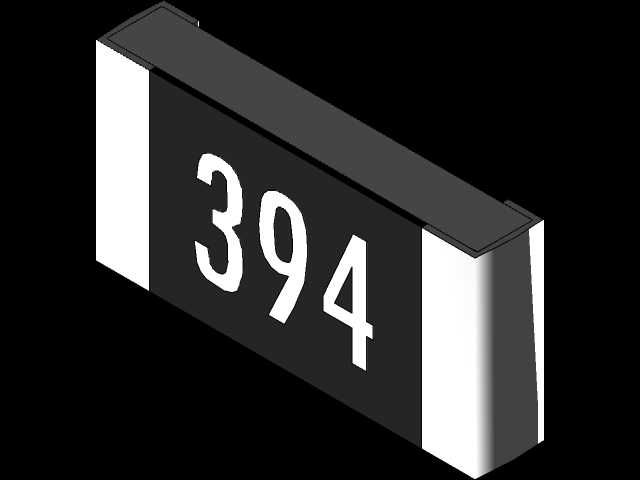

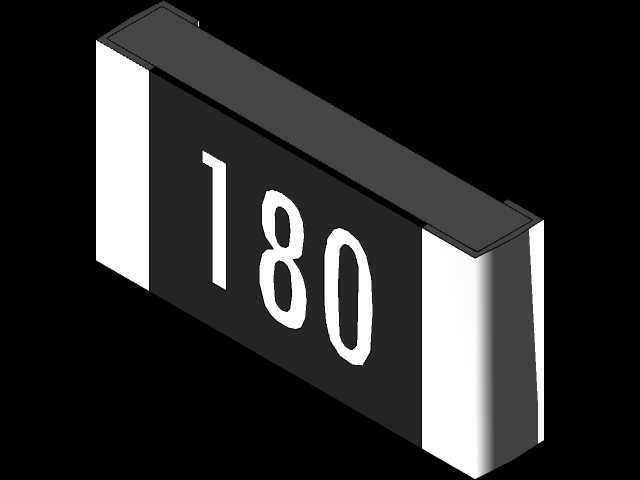

在消费电子、工业控制、汽车电子等各类电路板组装场景中，贴片电阻是用量最大的基础无源元件之一，1206封装作为通用型表贴封装规格，兼顾了功率承载能力与贴装适配性，广泛应用在电源回路、信号采样、阻抗匹配、限流分压等各类电路环节中。本次建模的E12系列1206贴片电阻，覆盖了E12标称阻值系列的全规格阻值段，每颗电阻本体表面都印有对应阻值的丝印标识，完全匹配实际量产元件的外观特征。从设计思路来看，建模过程严格遵循1206封装的行业通用尺寸规范，本体长度、宽度、电极端的宽度与厚度都完全贴合SMT贴装的实际边界要求，能够直接导入PCB布局仿真、SMT贴装工艺模拟、整板装配干涉检查等场景使用，无需额外调整尺寸参数。模型还原了贴片电阻的真实结构：黑色氧化铝陶瓷基体作为电阻的承载基底，两端的三层结构端电极完全还原了实际元件的镍阻挡层、锡焊层的外观层次，表面的阻值丝印采用凹印质感还原，和实际量产电阻的印刷效果一致，在产品宣传渲染、电路板教学演示、装配工艺动画制作等场景中，能够呈现出高度贴近实物的视觉效果。从实际用途角度，该系列电阻模型可用于电子设备的结构预演，在电路板设计阶段就能直观呈现整板贴装后的元件排布效果，提前预判元件高度、间距是否存在装配干涉，也可用于电子类教学课件的三维演示，帮助初学者快速识别贴片电阻的封装规格与阻值标识规则，还可用于SMT生产线的贴装程序可视化验证，核对吸嘴拾取位置、元件贴装坐标是否匹配封装尺寸。模型的安装边界完全符合行业标准，两端焊盘的适配尺寸与实际生产要求一致，在进行整板热仿真、结构强度仿真时，也能准确还原元件的体积与占位特征，为仿真计算提供精准的模型支撑。不同于简化的示意模型，本次建模还原了电阻本体的边角倒角、端电极的金属质感差异、丝印的字体规范，无论是用于产品渲染图制作，还是用于虚拟装配调试，都能满足高精度的使用需求，适配各类电子设备研发、教学、展示环节的三维建模需求。
