Arduino配套HC-SR04超声波测距传感器

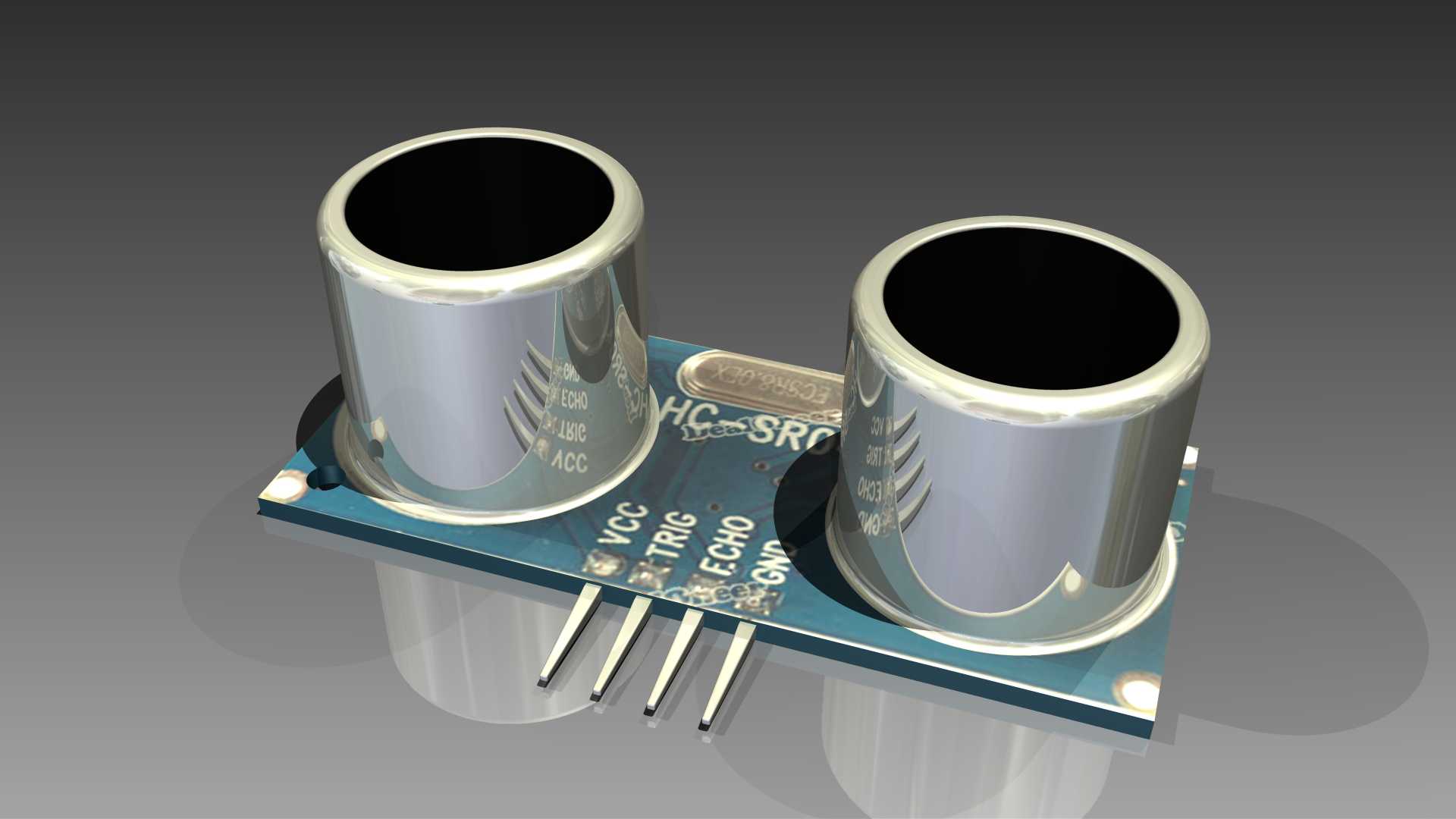

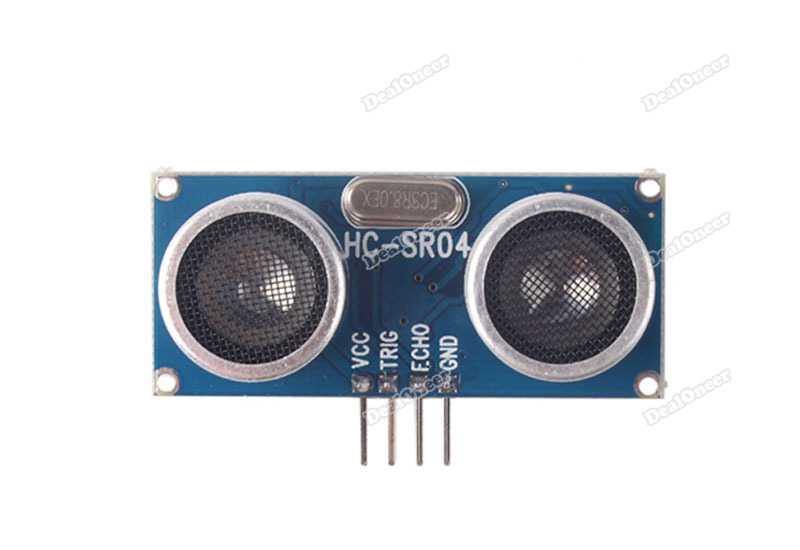

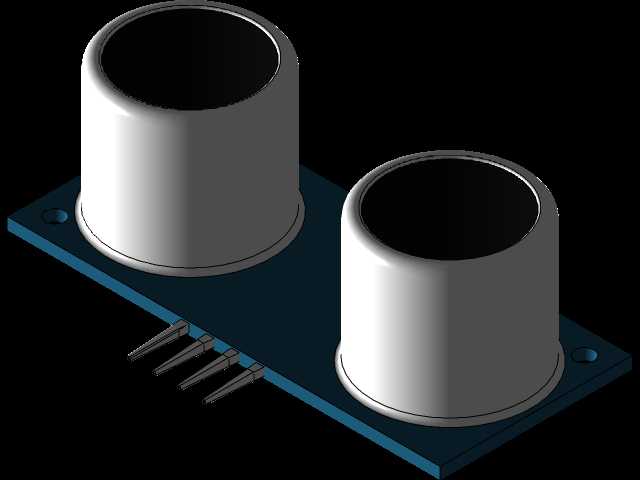

这款适配Arduino开发平台的超声波测距传感器，是开源硬件项目、小型自动化装置、智能交互作品中极为常用的环境感知部件，核心应用场景覆盖桌面级智能小车避障设计、简易液位检测装置、近距离物体存在感应、交互式艺术装置触发、小型机器人距离感知等多个领域，能够为各类入门级到进阶级的电子开发项目提供稳定的非接触式距离检测能力，无需接触被测物体即可完成2cm到4m范围内的距离测算，适配多数民用级开源项目的检测需求。从实际用途来看，该传感器通过发射超声波并接收回波的方式计算与前方障碍物的距离，输出的电信号可直接被Arduino主控板读取，开发者无需额外设计复杂的信号调理电路，即可快速将测距功能集成到自身项目中，既可以作为智能移动设备的避障感知单元，帮助设备在行进过程中识别前方障碍物并及时调整行进路线，也可以作为固定安装的检测单元，用于检测工位上是否有工件到位、储物容器内的物料高度是否达到阈值、公共区域内是否有人员靠近触发交互等场景，适配性极强。从功能特性来看，该模块集成了超声波发射、接收与信号处理电路，板载引出VCC、TRIG、ECHO、GND四个标准排针引脚，接线逻辑清晰，仅需连接主控板的电源、地与两个IO口即可完成硬件对接，工作时通过TRIG引脚接收主控发出的触发信号，自动发射8个40kHz的超声波脉冲，随后通过ECHO引脚输出高电平，高电平的持续时间与超声波往返的时间成正比，主控只需读取高电平时长即可换算得到实际距离，使用门槛极低，即使是刚接触开源硬件的开发者也能快速上手。在设计思路上，该模型严格按照实物的实际尺寸进行1:1还原，完整复现了模块的PCB基板外形、两个圆柱形超声波换能器的安装位置、板载丝印标识、排针的伸出长度与间距，所有结构细节都与实物保持一致，既可以用于开源硬件项目的整体装配干涉检查，提前验证传感器在整体装置中的安装位置是否会与其他结构件产生冲突，也可以用于教学演示场景的三维展示，帮助初学者快速理解传感器的外形结构与接线位置。从外形尺寸与安装边界来看，该模块的PCB基板为标准矩形尺寸，两个圆柱形换能器对称布置在基板前端，换能器的高度高于基板表面，排针从基板后侧垂直向下伸出，安装时需要预留出换能器前方的无遮挡空间，避免结构件遮挡超声波发射接收路径导致检测失效，同时排针下方需要预留足够的接线空间，方便连接杜邦线与主控板，基板上预留的安装孔位也在模型中完整还原，可直接匹配标准铜柱进行固定安装，确保虚拟装配与实际安装的效果完全一致。
