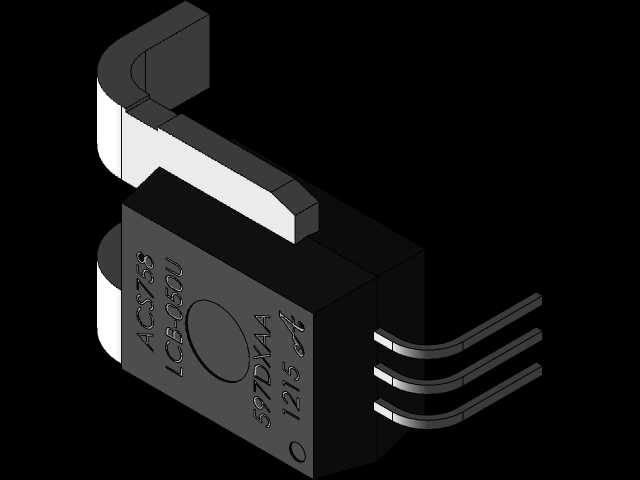

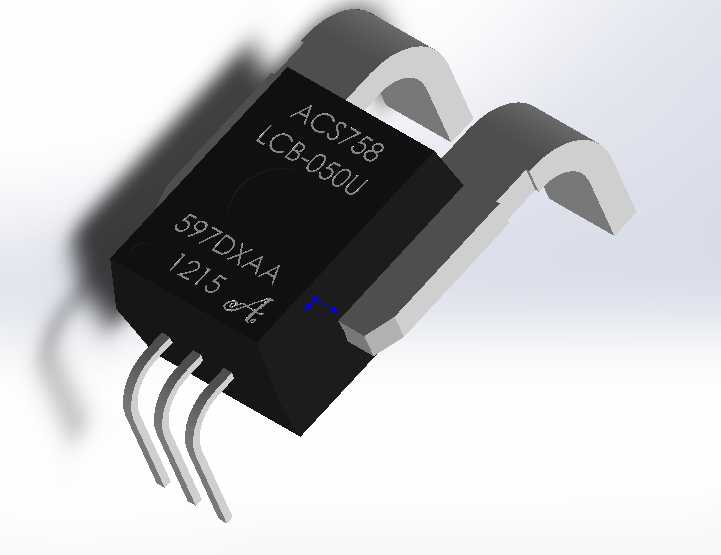

ACS758线性电流传感器三维结构模型

本次呈现的ACS758线性电流传感器三维结构，还原了该款霍尔电流传感元件的真实形态与安装特征，可直接用于电力电子设备的结构布局设计、装配干涉校验以及整机三维布线仿真环节。在工业场景中，这类线性电流传感器广泛应用于工业变频器的输出电流检测、伺服驱动系统的过流保护、光伏逆变器的直流侧电流采样、新能源汽车BMS系统的电流监测、工业电源的负载电流反馈等场景，能够在强电磁干扰的工业环境下，精准捕捉回路中的电流变化，为设备的控制逻辑提供可靠的电流采样信号，同时承担过流故障触发的前端感知作用，避免功率器件因过流出现不可逆损坏。从功能特性来看，该款传感器内置低导通电阻的电流导体通路，导通电阻仅为100μΩ，在大电流通过时自身功耗极低，不会对主回路的供电效率产生明显影响，同时内置的霍尔感应单元能够实现电流通路与信号输出端的电气隔离，无需额外设计隔离电路即可满足强电与弱电控制侧的绝缘要求，输出的线性模拟电压信号可直接接入通用ADC采样端口，简化外围电路的设计复杂度。在设计思路上，该模型完整还原了产品的封装结构：主体采用黑色塑封主体承载内部霍尔芯片与信号调理电路，两侧伸出的U型弯折金属引脚为大电流通路引脚，采用宽厚铜质导体设计，既保证大电流通过时的载流能力，也兼顾引脚的结构强度，避免安装弯折时出现断裂；塑封主体下方伸出的三个细引脚为信号输出与供电引脚，引脚间距符合常规直插元件的排布规范，可适配标准PCB焊盘设计。从安装边界来看，模型还原了元件的实际外形尺寸，大电流引脚的弯折弧度、伸出长度都与实物一致，设计人员在进行PCB布局时，可直接参考模型预留足够的安装空间，避让周边的电容、功率管等较高元件，同时大电流引脚的走线宽度可匹配引脚的载流能力设计，避免出现走线载流不足的问题；塑封主体的表面标识区域也做了还原，可用于生产装配环节的元件方向识别，避免反向安装导致的采样信号反向问题。在整机结构设计中，该模型可直接导入设备的总装文件，校验传感器与周边散热片、接线端子、外壳结构的间隙，确保生产装配时元件能够顺利插装，不会出现结构干涉，同时也可用于模拟接线时的线缆弯折空间，保证大电流线缆能够顺畅连接到传感器的功率引脚上，避免线缆过度弯折导致的接触不良问题。
