手持平板式电动砂光机结构设计方案

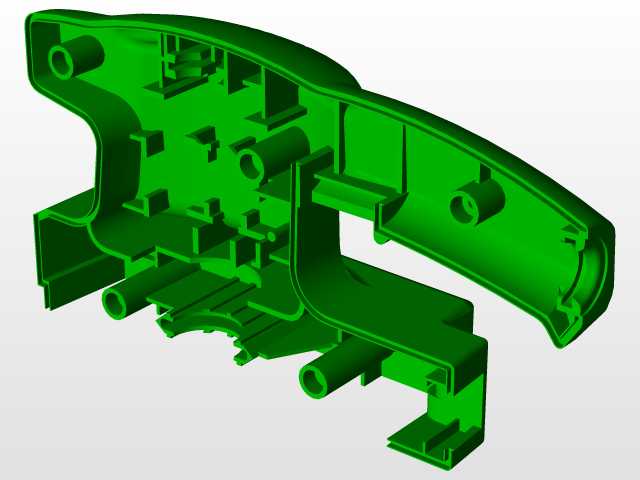

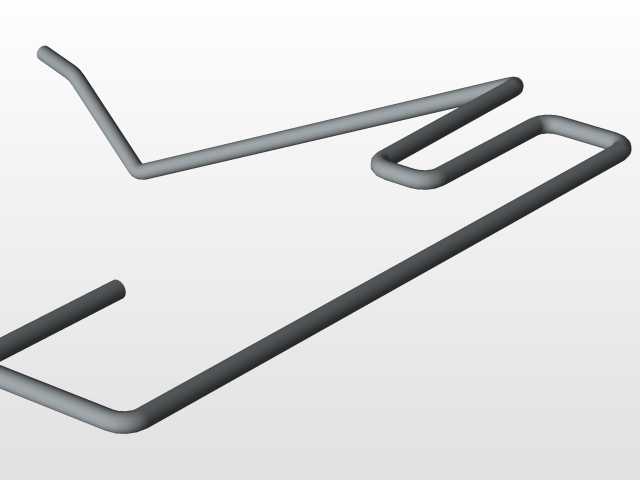

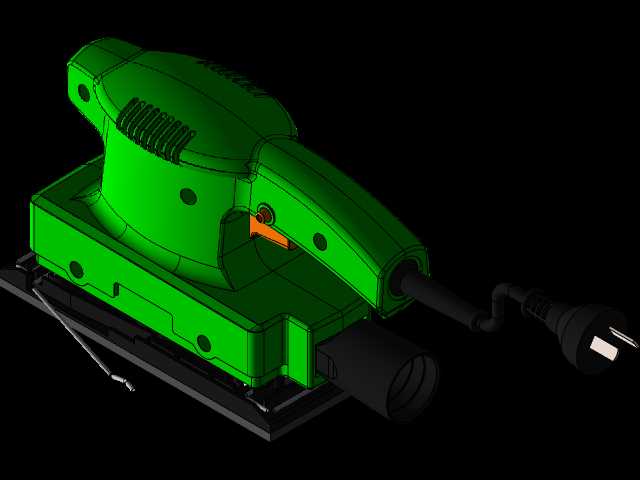

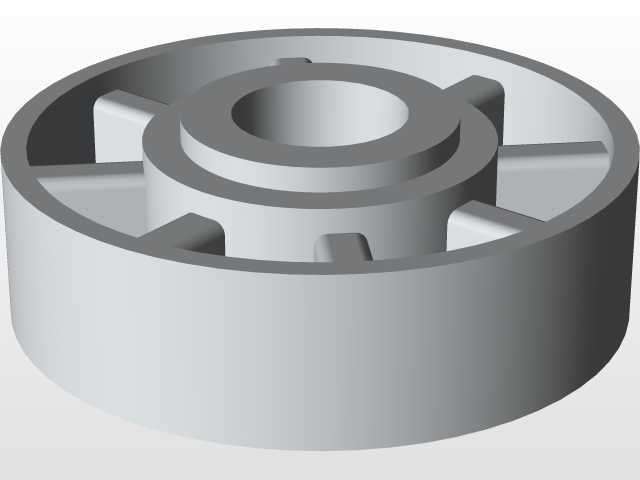

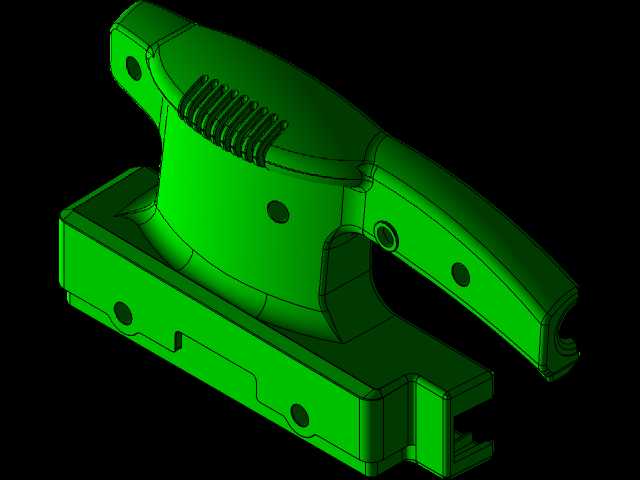

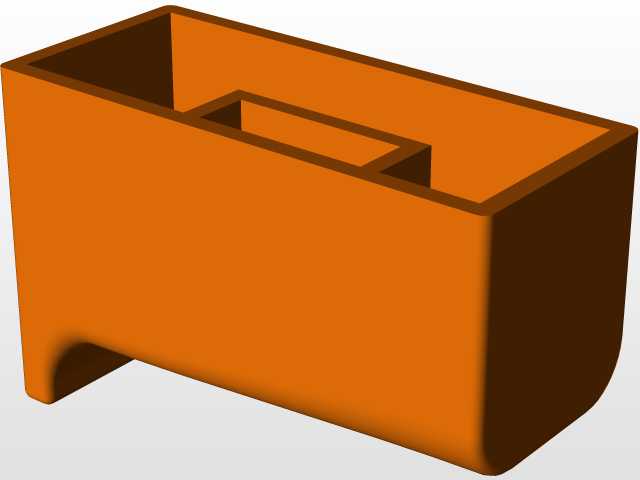

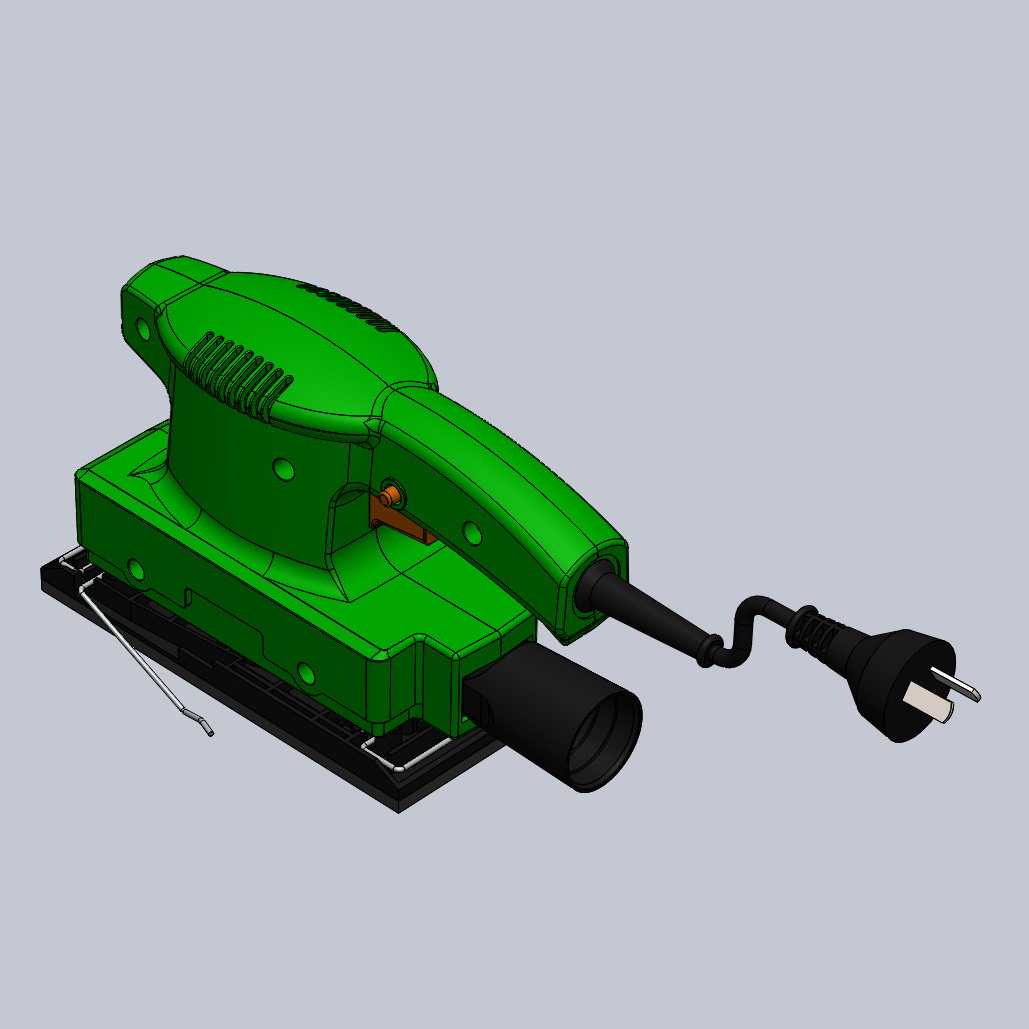

这款手持平板式电动砂光机，主要面向家装木工施工、家具厂板材精加工、五金小件表面除锈抛光、墙面腻子打磨找平这类高频作业场景，是现场施工与小批量加工环节里替代手工砂纸打磨的核心手持作业工具，能够大幅降低作业人员的劳动强度，同时提升打磨面的平整度一致性，避免手工打磨容易出现的局部凹陷、打磨纹路杂乱的问题。从实际用途来看，该设备依靠底部平板的高频小幅振动，带动夹持在底板上的砂纸对工件表面做往复式磨削作业，相比旋转式打磨设备，平板式结构的打磨接触面积更大，作业时的磨削深度更均匀，不会在平面工件表面留下圆弧状打磨凹痕，尤其适合大尺寸平板类工件的平面精磨工序，不管是实木板材拼接后的接缝找平、木器漆面的底漆打磨，还是金属构件焊接后的焊痕磨平、涂装前的表面拉毛处理，都能适配不同目数的砂纸完成对应精度的加工需求。在功能特性设计上，这款设备采用了符合人体工学的双握持手柄结构，主握持位设置在设备上部的弧形凸起区域，贴合手掌自然握持的弯曲弧度，辅助握持位设置在设备侧后方，作业时双手可以稳定控制设备的行进方向与下压力度，避免长时间握持产生的手部疲劳；设备尾部集成了集尘接口，可以外接配套的集尘袋或者车间集中除尘管路，将打磨产生的粉尘直接抽走，大幅降低作业区域的粉尘浓度，改善施工人员的作业环境；设备前端设置了砂纸快换夹持结构，无需额外工具就能快速完成不同目数砂纸的更换，适配粗磨、细磨、抛光等不同工序的切换需求。设计思路上，整体结构围绕轻量化与操作稳定性做平衡，外壳采用高强度工程塑料材质，在保证结构强度能够承受高频振动载荷的前提下，尽可能降低设备整体重量，减少长时间手持作业的负重感；内部传动结构做了偏心振动平衡优化，将高速转动产生的偏心动载荷通过配重块做抵消，降低作业时机身传递到手柄的振动幅度，减少长期使用振动工具带来的职业健康风险；底部的打磨平板采用高平整度的硬质基材制作，保证整个打磨接触面的压力分布均匀，不会出现局部压力过大导致的过度磨削问题。在外形尺寸与安装边界上，设备整体长度控制在单手可辅助扶持的合理区间，底部打磨平板采用通用的标准尺寸规格，能够适配市面上流通的常规成品砂纸，无需定制裁切就能直接安装使用；机身的握持区域做了防滑纹理处理，即使作业时手部沾有少量粉尘也能保持稳定握持；电源线从机身侧后方引出，避开了作业时的手部操作区域与打磨工作面，不会在作业过程中对打磨面造成剐蹭，也避免了电源线被打磨面磨损的安全隐患；设备的开关按键设置在主握持位的手指可及区域，作业时无需挪动握持位置就能快速控制设备启停，操作流畅度更高。
