TO-220封装电子元器件三维结构模型

TO-220是功率半导体领域应用极为广泛的直插式封装形式，常见于各类中小功率电源电路、驱动控制板、消费电子主板、工业控制模组当中，承载着功率三极管、MOS管、三端稳压器、晶闸管等核心半导体器件的封装功能，是电子硬件设计中最常接触的元器件封装形态之一。这类封装的器件通常承担电路中的电能变换、电压稳压、功率开关、电流控制等核心功能，能够在一定功耗范围内稳定工作，通过自身结构将芯片工作产生的热量传导至散热结构，保障半导体芯片在合理结温范围内长期运行。

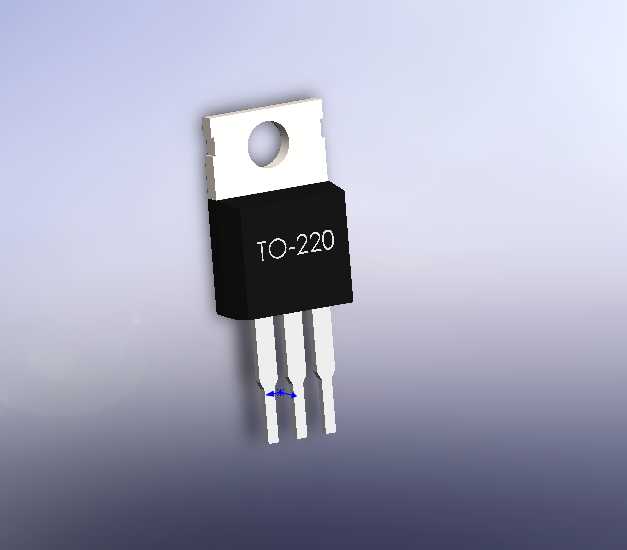

从结构设计来看，该封装整体分为塑封主体、金属散热基板、引出引脚三个核心部分，上部的金属散热片预留标准安装圆孔，可通过螺丝将器件直接固定在铝制散热片、设备金属壳体或者导热绝缘衬垫上，安装孔的位置、孔径均遵循行业通用尺寸规范，能够适配绝大多数常规TO-220散热配件的安装边界，无需额外定制安装结构。塑封主体采用耐高温绝缘工程塑料模塑成型，将内部半导体芯片、键合引线完全密封包裹，隔绝外界水汽、粉尘与机械外力损伤，同时塑封表面平整，可清晰印刷器件型号、参数标识，方便生产组装时的物料识别与极性核对。

三根平行直插引脚采用标准间距设计，能够完美适配通用PCB板的孔径与焊盘布局，引脚长度兼顾波峰焊、手工焊的加工需求，既可以直接插装在印刷电路板上完成焊接固定，也可以根据电路结构需求对引脚进行弯折成型，适配不同安装空间的板卡布局。设计该三维模型时，严格还原了实物的外形比例与安装尺寸，精准还原了散热片的倒角、塑封体的拔模斜度、引脚的截面形态等细节特征，能够直接用于PCB布局的干涉检查、散热结构的匹配设计、整机装配的空间校验，也可用于电子工艺教学的结构演示、产品说明书的可视化配图，帮助硬件工程师在设计阶段提前确认器件的安装空间，避免生产组装阶段出现结构干涉、安装孔位不匹配、引脚长度不足等常见问题，大幅缩短硬件产品的开发验证周期。
