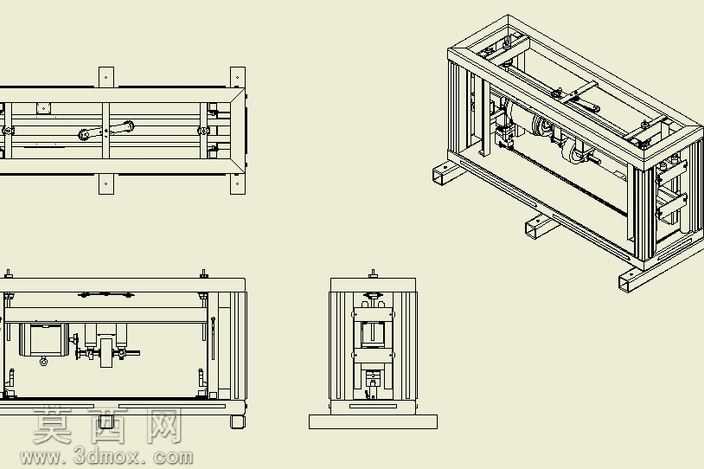

输送机轴承加速寿命试验站三维结构设计

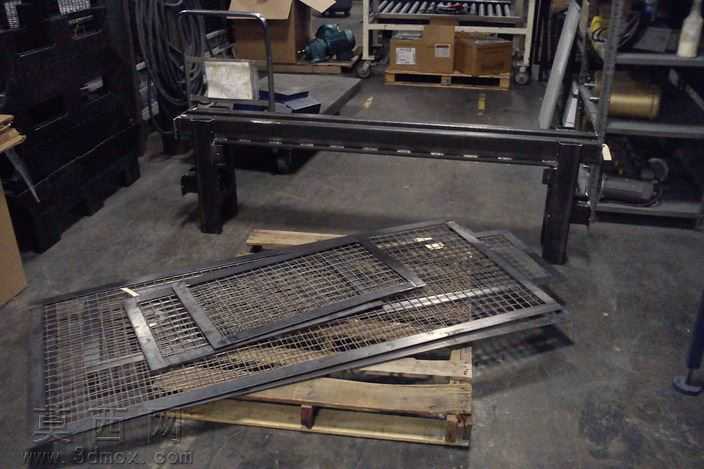

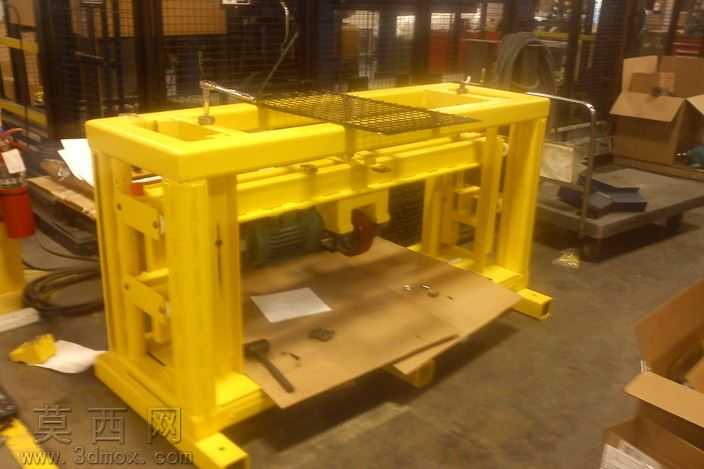

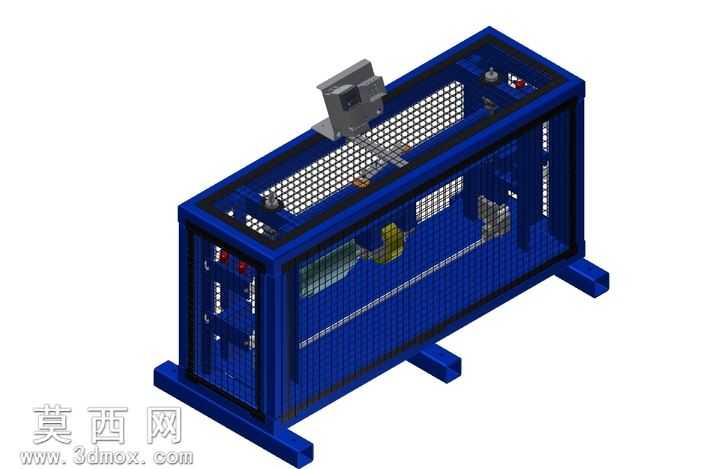

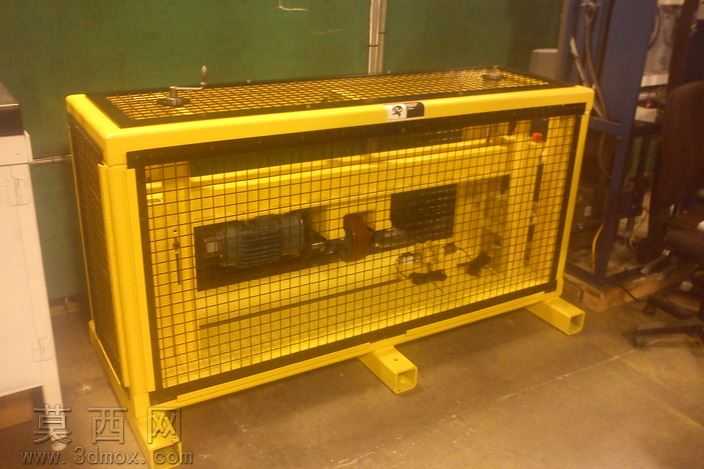

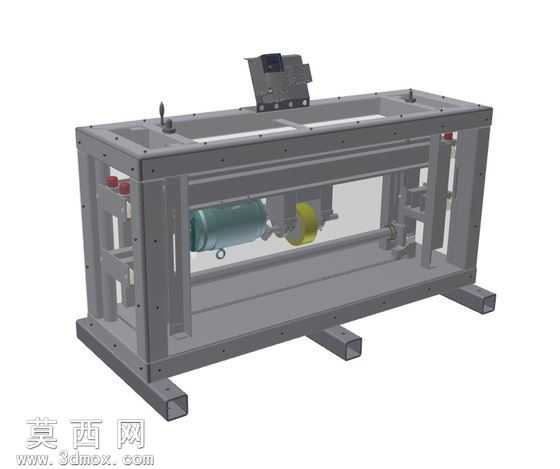

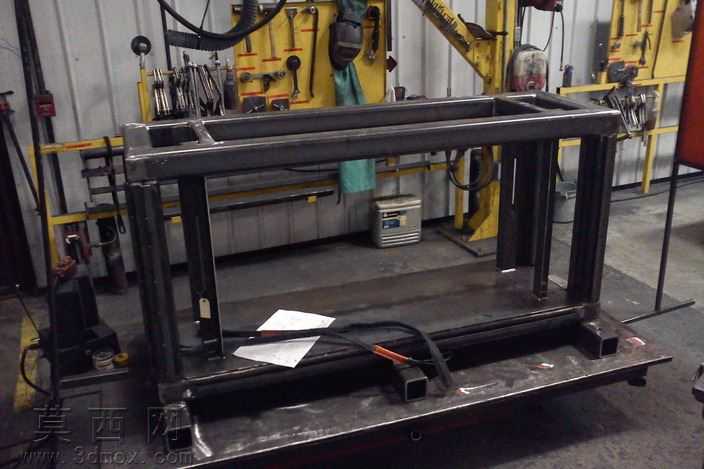

本模型为输送机配套滚子轴承的加速寿命试验站整体结构，建模过程严格遵循工业试验设备的实际设计逻辑，首先完成整体承载框架的搭建：采用型材焊接作为底部承托基座，基座预留叉车转运的叉取槽位，适配车间内设备移位的实际需求，外围设置黄色方管焊接的防护框架，框架内嵌金属网格防护网，既满足试验过程的安全防护要求，避免人员误触运转部件，又可清晰观测内部试验组件的运行状态，防护网采用快拆式固定结构，便于后期设备维护与部件更换。内部核心试验单元的建模按照功能分区完成布局：一侧设置驱动电机安装位，配套电机固定底座、传动联轴器组件，中间区域为轴承安装测试工位，设计有可适配不同规格滚子轴承的快装夹具结构，可实现被测轴承的快速装夹定位，同时配套加载机构、转速传感组件、温度监测点位的预留结构，还原加速寿命试验中对轴承施加额定载荷、模拟实际工况转速的功能需求，另一侧预留电气控制元件的安装空间，走线槽、元件安装板的结构均按照电气布线规范完成建模。建模过程中对各部件的装配关系做了精准还原：紧固件的选型、装配间隙的预留、运动部件的行程范围均符合机械设计标准，材质渲染上区分了不同部件的材质属性：防护框架采用工业黄的喷塑金属材质，网格防护网做了金属丝网的通透质感处理，电机部分还原了铸铁壳体的哑光金属质感，传动部件做了调质钢的金属光泽处理，基座部分做了厚重焊接钢结构的质感表现，整体渲染效果贴近车间实际设备的视觉观感。设计思路上围绕轴承加速寿命试验的核心功能展开，在保证结构强度的前提下优化了内部空间布局，既满足试验过程中驱动、加载、监测各模块的功能实现，又兼顾了设备的防护安全性与维护便捷性，所有外购标准件均按照通用规格建模，自定义加工零件的结构符合常规机加工工艺要求，可直接用于设备方案展示、结构验证以及教学演示场景，完整还原了试验站从外部防护到内部核心功能组件的全部装配关系。
