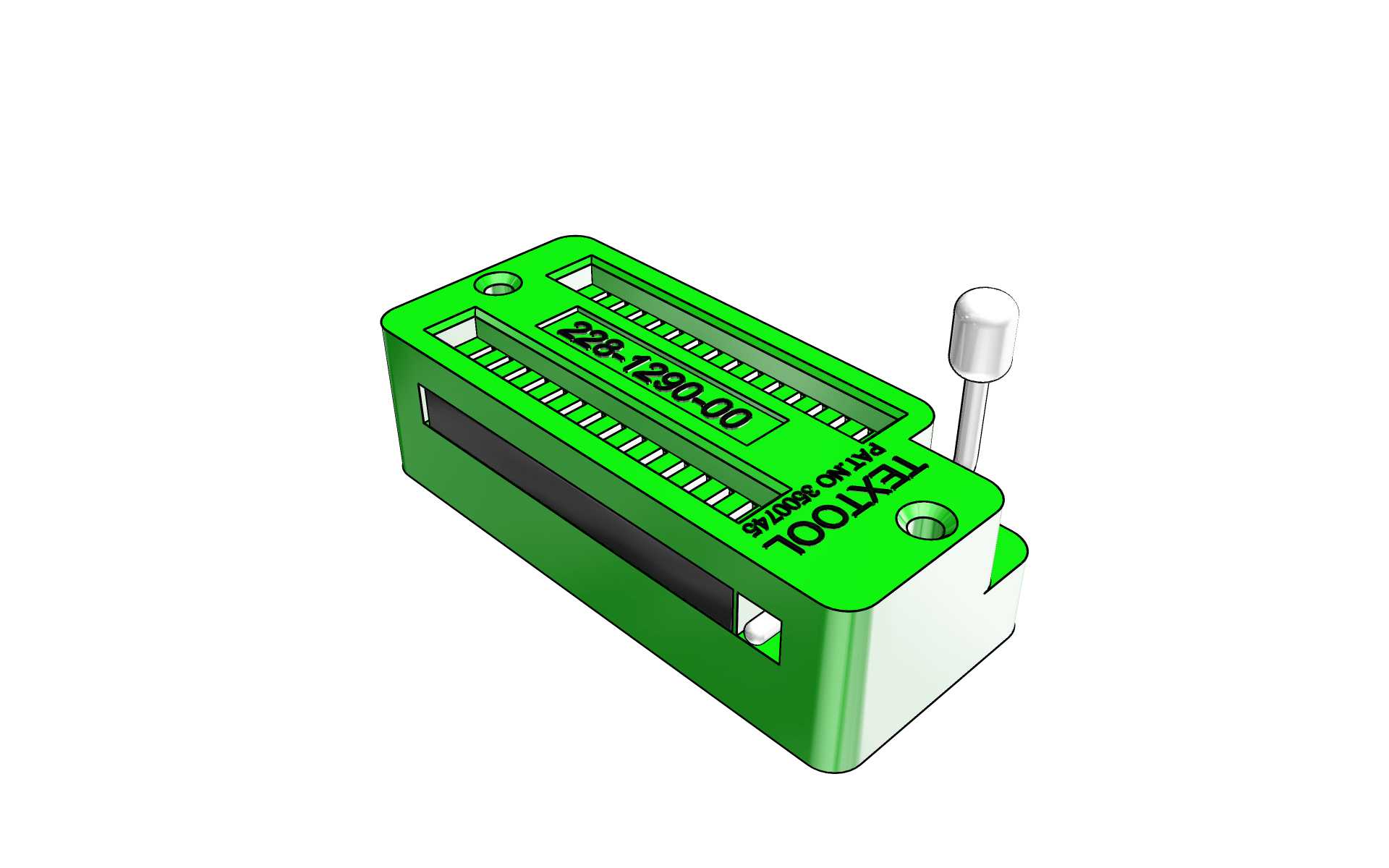

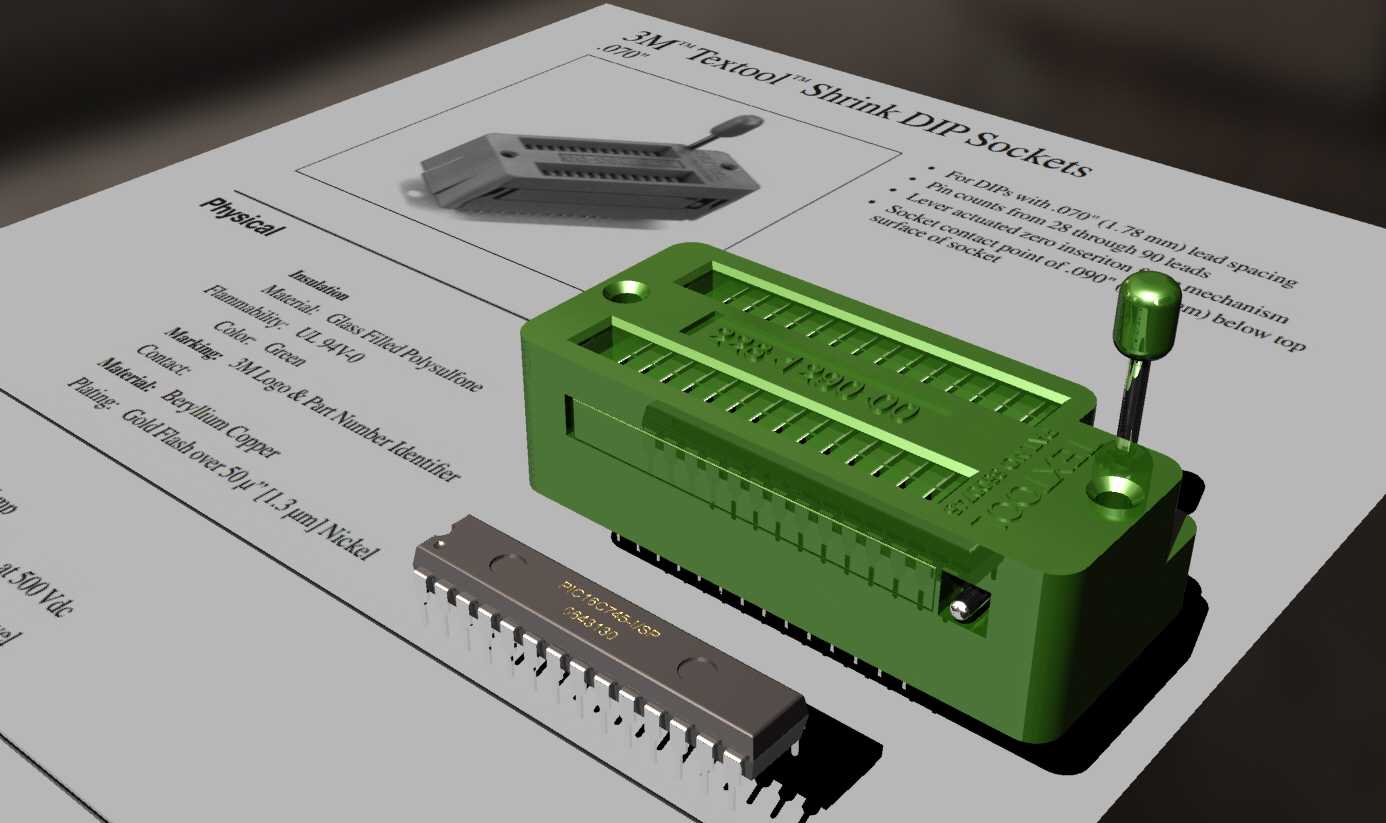

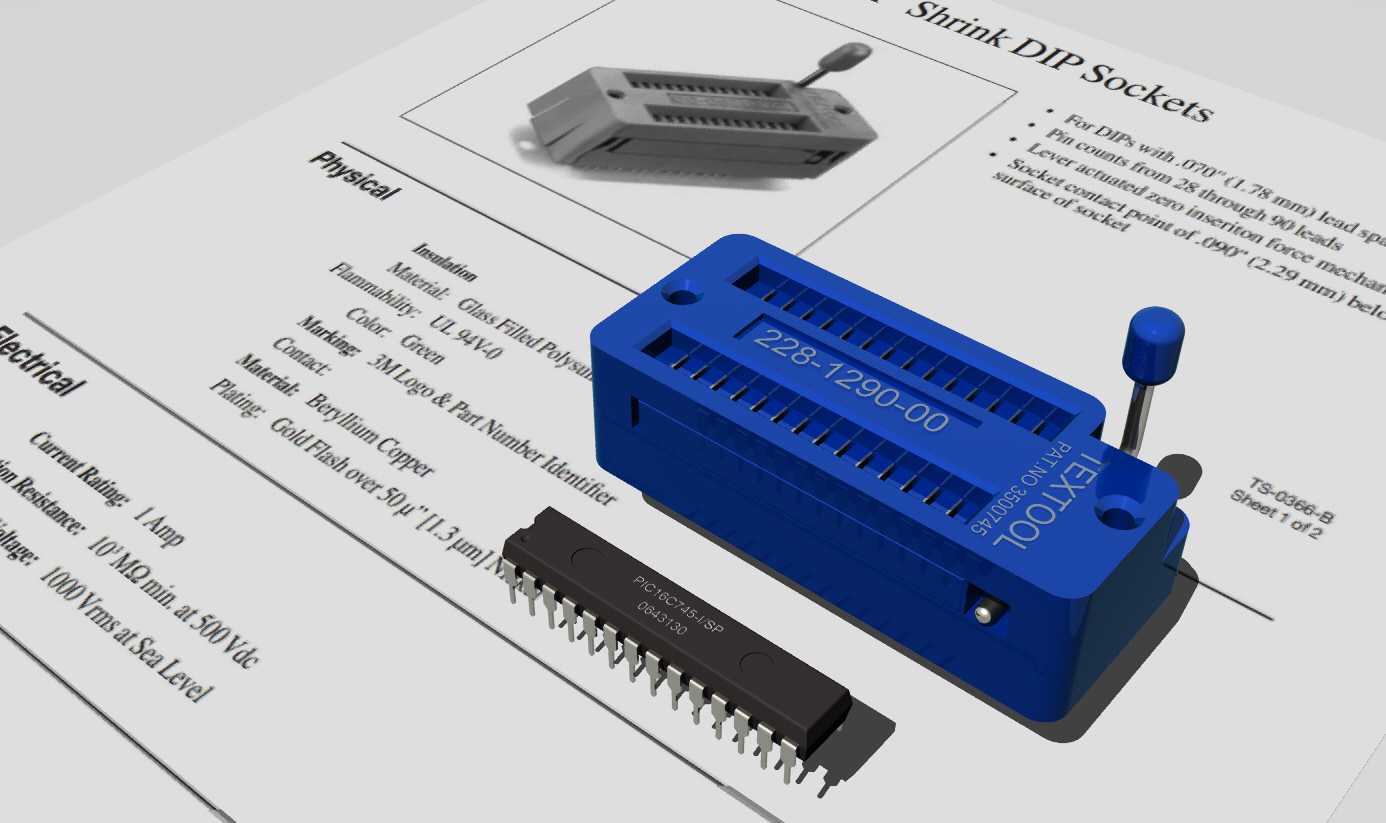

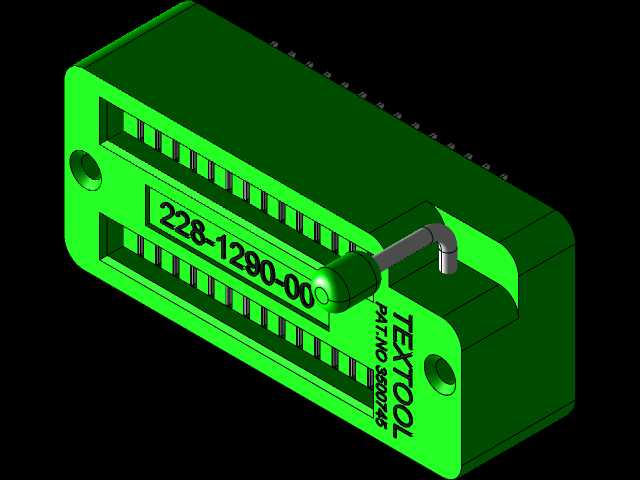

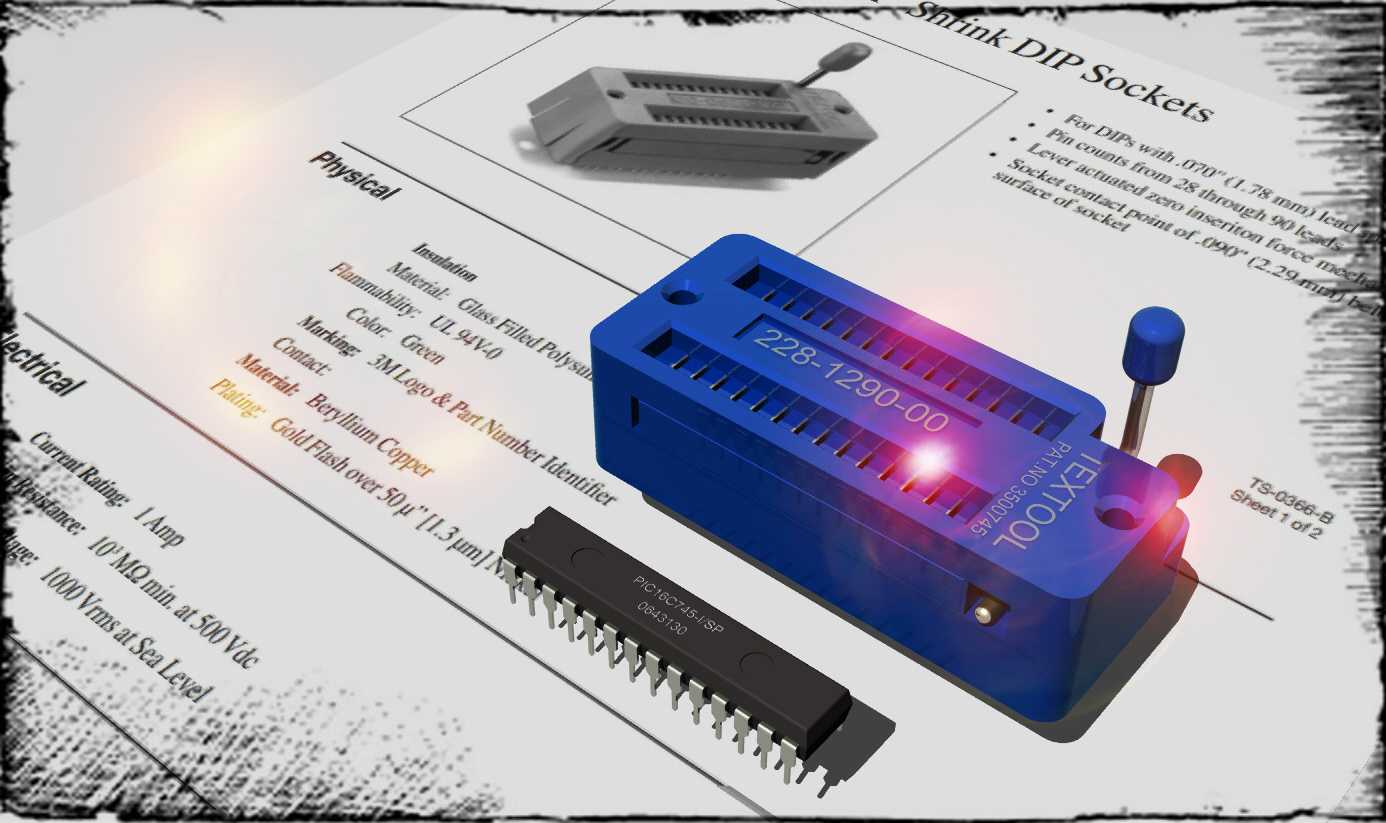

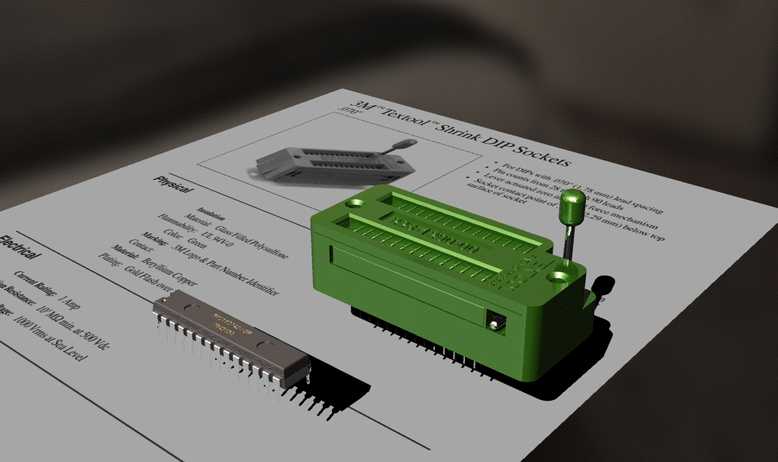

零插拔力28引脚双列直插锁紧测试插座

这款零插拔力锁紧插座，是电子研发、量产测试环节中不可或缺的基础工装配件，主要应用在芯片程序烧录、功能验证、老化测试、小批量试产等场景，适配标准28引脚双列直插封装的各类集成电路，涵盖常见的单片机、存储芯片、逻辑芯片等器件，能有效避免传统直插插座反复插拔导致的引脚弯折、镀层磨损、接触不良等问题，大幅提升芯片测试与烧录的作业效率，同时降低器件损耗成本。

产品采用杠杆式锁紧结构设计，使用时只需将拨杆向上扳起，插座内部的接触弹片就会完全张开，此时可将对应引脚数的DIP封装芯片顺着导向槽平稳放入座体，无需施加按压力就能让芯片引脚完全落入接触位，再将拨杆向下扳动到位，内部的铍铜弹片就会同步夹紧每一根芯片引脚，形成稳定可靠的电气连接；拆卸时同样扳起拨杆即可轻松取出芯片，全程零插拔阻力，哪怕是反复上千次操作，也不会损伤芯片的引脚镀层。

接触件选用高弹性铍铜合金作为基材，表面做厚金镀层处理，既保证了长期使用的弹性疲劳寿命，又能降低接触电阻，避免大电流测试或高频信号传输时出现压降、信号失真问题；座体主体采用玻纤增强阻燃工程塑料注塑成型，具备优异的绝缘性能与耐温特性，可适配高温老化测试的作业环境，座体表面模压清晰的引脚序号标识与方向标识，能有效避免芯片放反导致的器件烧毁问题。

外形设计完全适配标准28引脚DIP封装的引脚间距与跨距，引脚间距为2.54mm标准规格，两排引脚跨距符合行业通用尺寸，底部引出焊针可直接焊接在通用试验板、烧录器适配板或定制测试治具上，安装边界规整，周边预留足够的操作空间，不会和板上其他元器件产生干涉；拨杆的操作高度经过优化，扳动时不会和周边低矮元件产生碰撞，锁紧状态下拨杆有明确的到位反馈，操作人员无需额外检查就能确认锁紧状态，适配流水线快速作业的使用需求。在高校电子实验室、创客开发空间、电子制造工厂的烧录工位、第三方芯片测试机构中，这类锁紧插座都是常年备货的基础配件，相比普通IC插座，它的接触可靠性更高、使用寿命更长，对引脚较薄、镀层脆弱的进口芯片、军级芯片尤为友好，能最大程度保护待测器件，减少测试环节的不必要损耗。
