七芯拖车连接插头结构设计方案

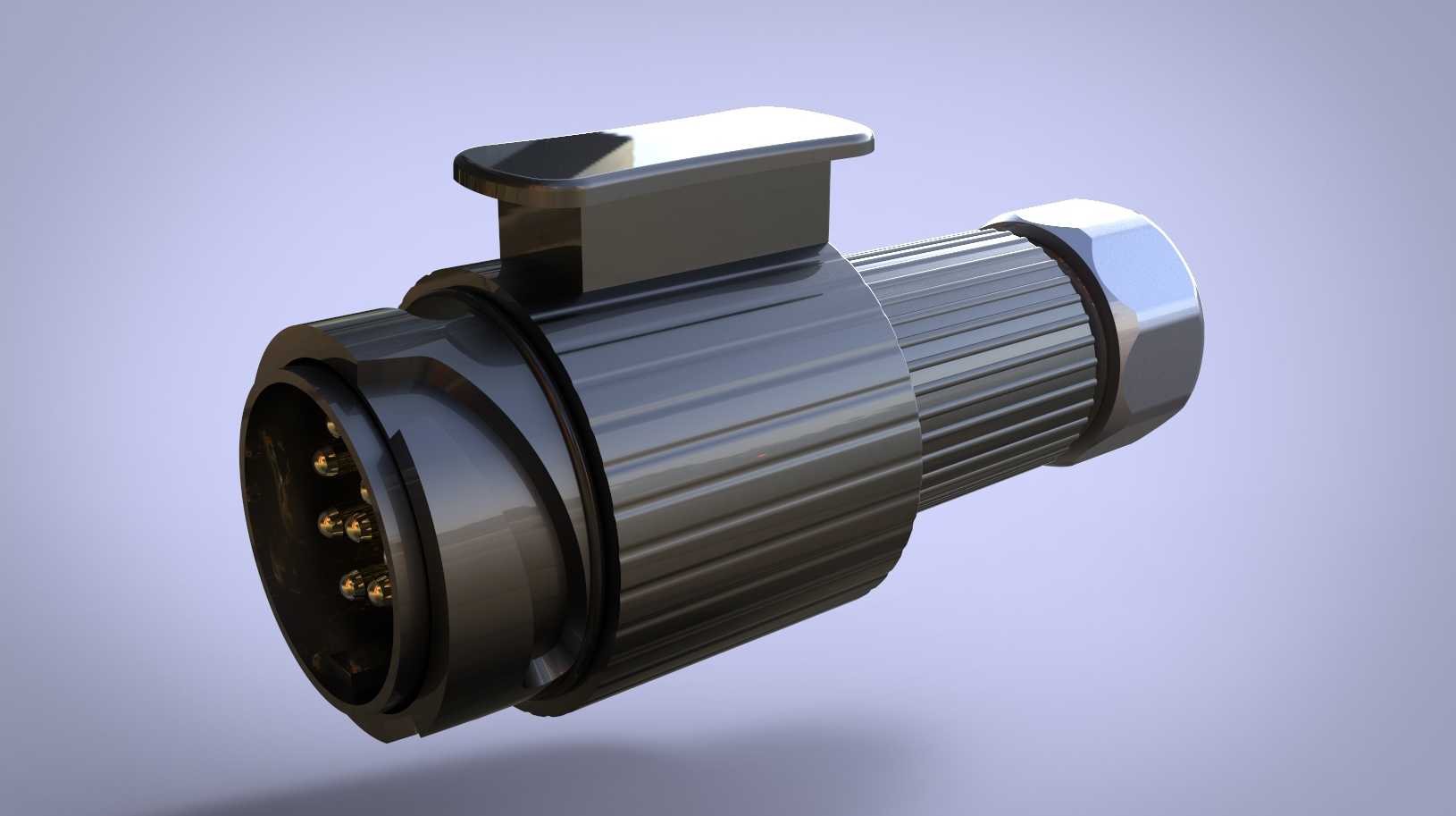

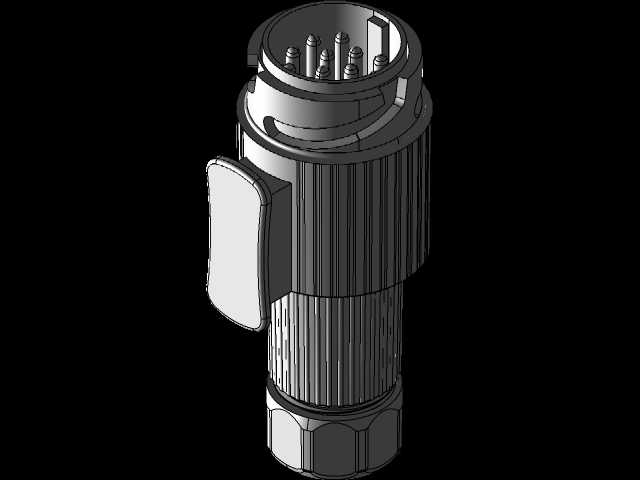

这款拖车连接插头主要应用于拖挂式房车、货运拖挂车、农用牵引机具与牵引车辆之间的电路信号传输场景，是实现牵引车与拖挂单元之间灯光信号、制动信号、辅助供电回路稳定连通的核心电气连接件，在日常拖挂行驶过程中承担着转向提示、刹车预警、示宽照明、驻车灯供电以及备用辅助电路连通的关键作用，能够避免拖挂行驶过程中因信号传输中断引发的交通安全隐患，适配多数民用轻型拖挂设备的电路连接需求。从功能特性来看，这款插头采用多芯插针布局，插针接触端做了镀金抗氧化处理，能够降低长期使用过程中的接触电阻，避免频繁插拔后出现接触不良、信号丢包的问题；插头外壳设置了带防滑纹理的握持段，方便操作人员在户外无工具的状态下完成插拔操作，尾部的旋紧压帽可以适配不同线径的接入线缆，旋紧后能够夹紧线缆外层护套，避免车辆行驶过程中线缆拉扯导致的内部接线松脱，同时配合壳体的密封结构能够阻挡雨水、扬尘进入插头内部，适配户外复杂天气下的使用需求。在设计思路上，这款插头优先考虑了户外使用的可靠性与操作便捷性，整体采用圆柱式同轴布局，插针按照功能分区做了差异化的直径区分，能够避免安装接线时出现针位错接的问题，插头外侧的定位卡扣能够在插合后与对应插座形成锁止结构，避免车辆行驶过程中因颠簸震动导致插头意外松脱，外壳选用耐候性工程塑料材质，能够抵御紫外线照射、高低温交替带来的材质老化，长期户外使用也不会出现壳体脆裂、卡扣失效的问题。从安装边界来看，这款插头整体为圆柱形态，最大外径适配常规拖车安装座的开孔尺寸，尾部线缆接入后压帽的旋合行程预留了足够的线缆弯折空间，安装时不需要额外扩大安装位开孔，插合后整体突出安装面的长度控制在合理范围，不会在拖挂转向过程中与周边部件发生剐蹭干涉，接线端的每个针位都预留了足够的焊线或压接空间，操作人员可以快速完成线缆端接作业，不需要特殊的专用工装即可完成现场安装调试。
