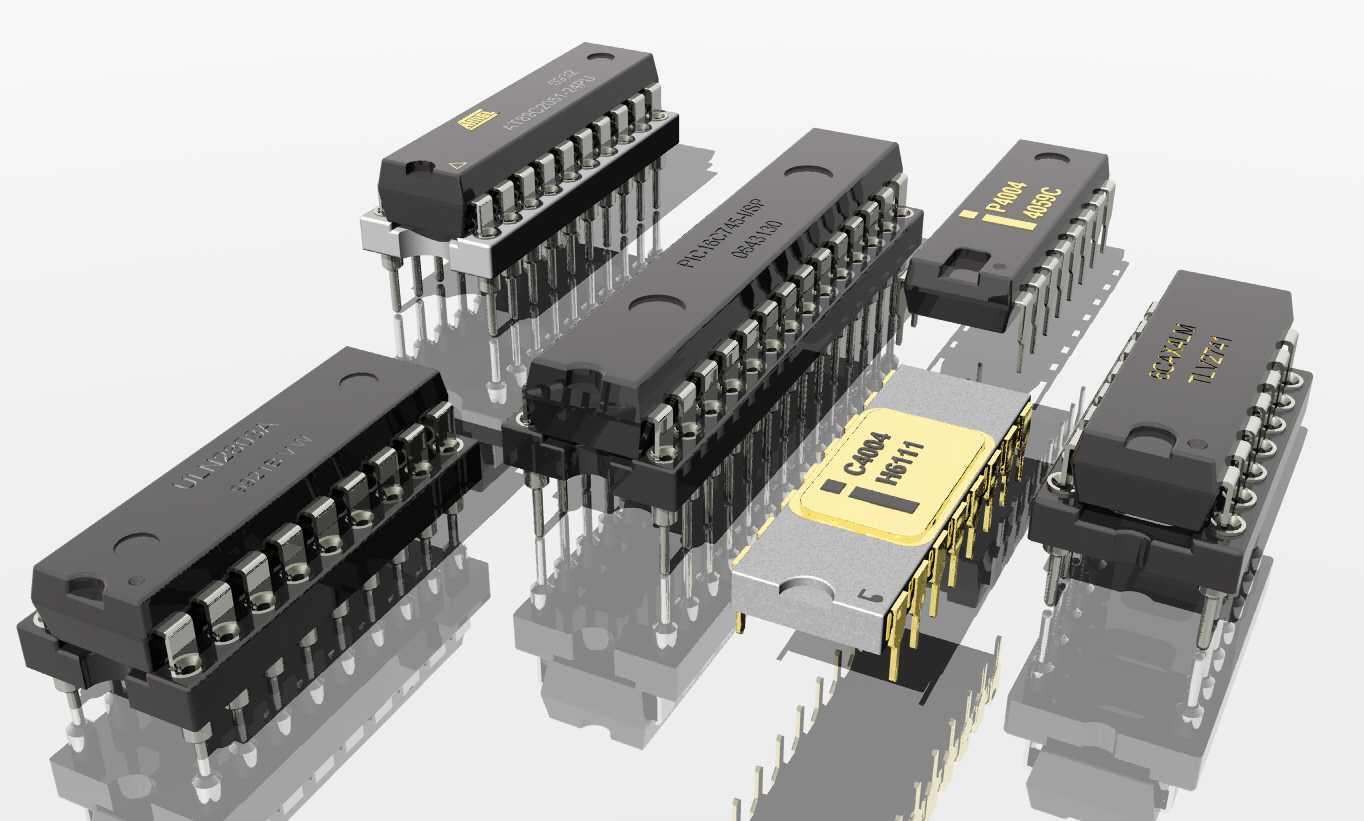

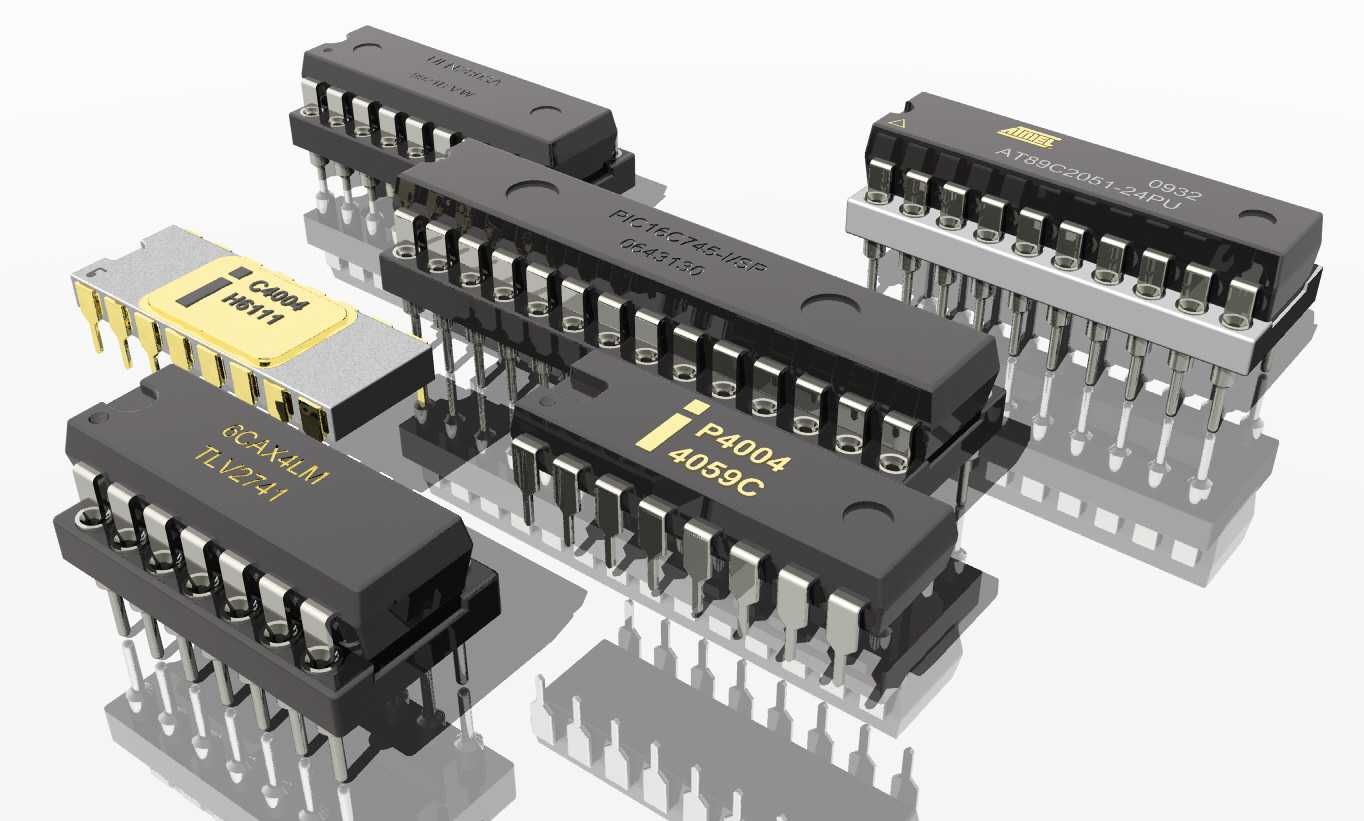

多款直插封装集成电路芯片三维结构

本次呈现的多款直插封装集成电路模型，覆盖微控制器、微处理器、运算放大器、达林顿管阵列等常用工业级芯片品类，是电子电路设计、样机开发、教学演示场景中不可或缺的核心电子元件三维参考载体。在实际工业应用中，这类直插封装芯片广泛适配于工业控制板卡开发、学生电子实训装置搭建、老式家电维修测绘、工业自动化设备控制回路验证等场景，相较于贴片封装元件，直插结构凭借更便捷的手工焊接特性、更强的结构耐受力，成为小批量试制、教学实验、高振动工业环境设备的首选元件类型。从产品功能特性来看，不同型号的芯片承担着差异化的电路功能：8位微控制器可实现小型设备的逻辑控制与指令运算，早期微处理器可作为复古计算装置的核心运算单元，运算放大器负责模拟信号的放大、滤波与比较处理，达林顿管阵列则可实现小信号对大功率负载的驱动，各类芯片组合即可搭建起完整的信号采集、运算处理、功率输出控制链路。在设计思路层面，模型严格还原了双列直插封装的典型结构特征：黑色环氧塑封主体的棱角做了符合工业生产标准的微小倒角处理，引脚采用标准2.54mm间距排布，每根引脚的弯折角度、伸出长度、截面尺寸都完全匹配实物的加工公差要求，部分陶瓷封装芯片的金属散热盖、镀金引脚的材质质感也做了对应还原，能够直观区分塑封与陶瓷封装的结构差异。从外形尺寸与安装边界来看，不同引脚数的芯片对应不同的占位尺寸，8引脚、14引脚、16引脚、20引脚、40引脚的双列直插封装，分别对应不同的PCB焊盘排布间距，模型还原了引脚伸出塑封体的长度、两列引脚之间的跨距，能够直接用于PCB布局的干涉检查、机箱内部的元件排布空间验证，避免在结构设计阶段出现元件与壳体、其他接插件的空间冲突，也可用于电子装配工艺的虚拟仿真演示，帮助从业者直观理解直插芯片的波峰焊、手工焊接的装配空间要求。
