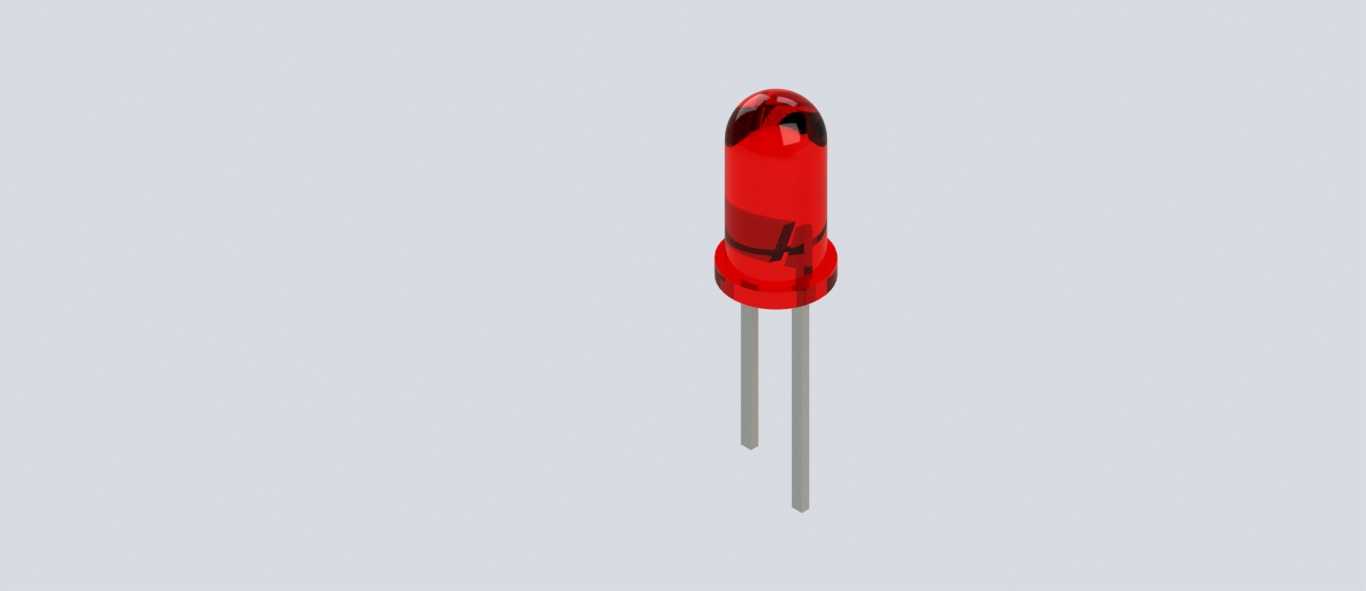

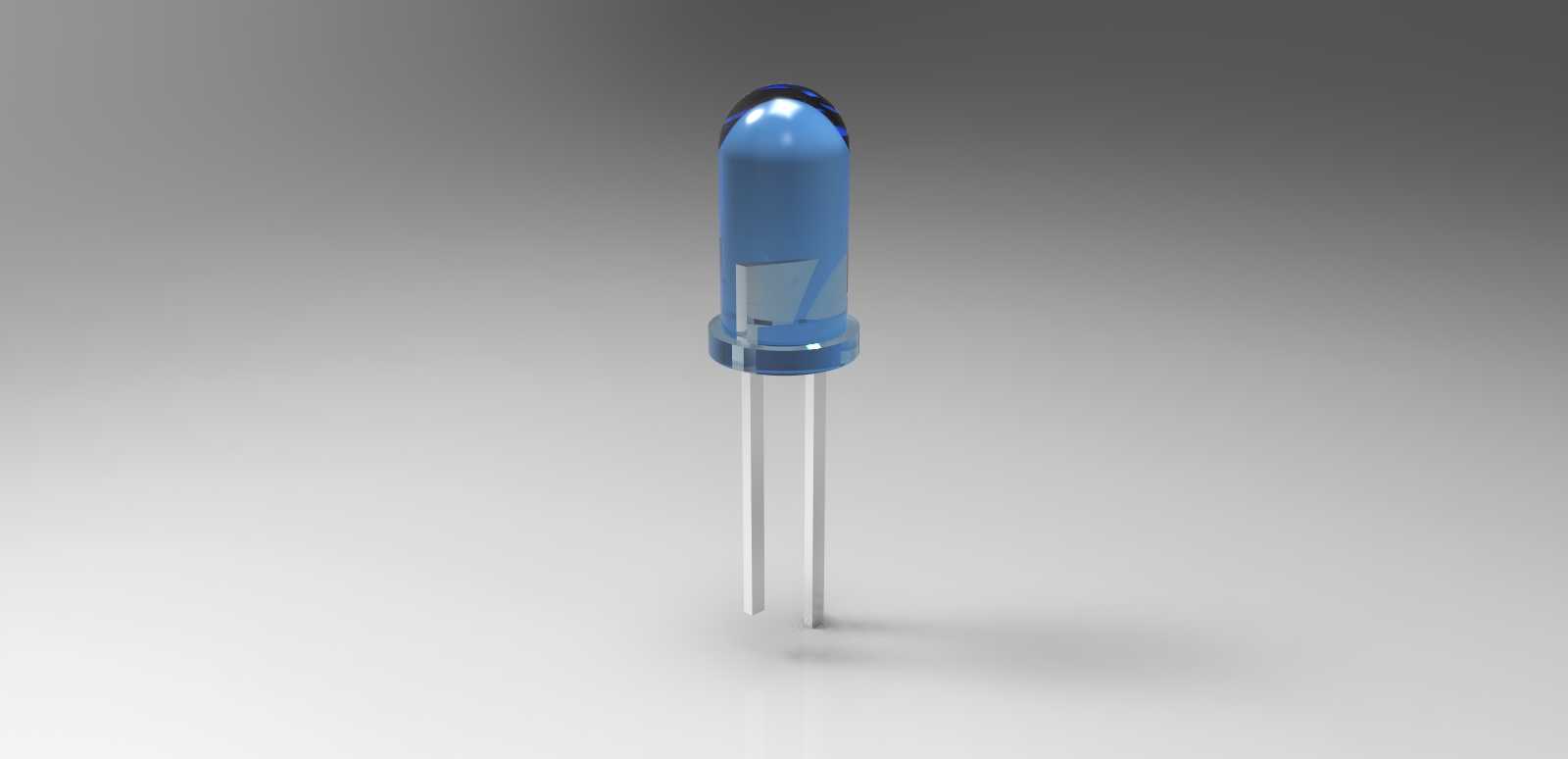

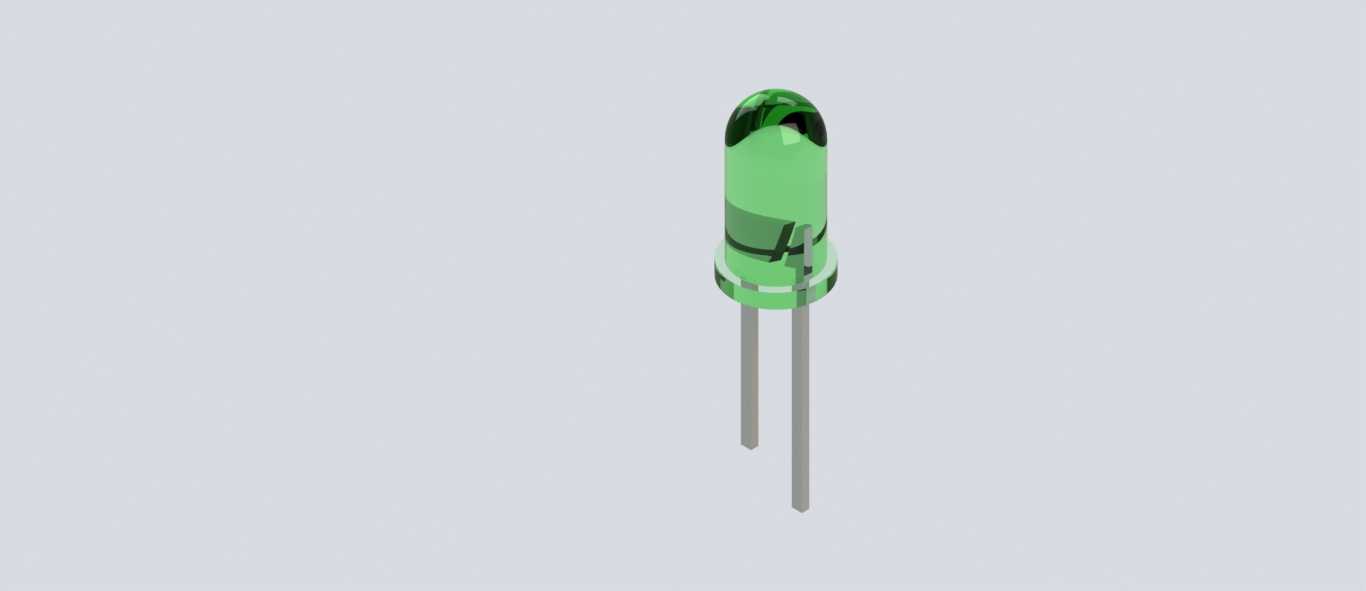

红色直插式发光二极管电子元件结构

直插式发光二极管是电子电路领域应用极为广泛的半导体光电器件，这款红色直插LED的设计完全贴合常规通孔焊接的工艺要求，可适配各类印制电路板的安装场景，在消费电子、工业控制板卡、家电设备、仪器仪表、交通指示模组等领域都承担着状态指示、信号传输、光源照明的核心作用。日常使用中，它既可以作为电源通断的状态提示灯，也能组成数码段显示数字符号，还可多颗组合形成点阵屏展示简单图文信息，在低功耗提示场景中有着不可替代的应用价值。从功能特性来看，这款红色发光二极管采用传统的环氧树脂封装结构，顶部的椭球形透镜部分经过弧度优化，能够将内部芯片发出的光线进行定向汇聚，提升正面出光亮度，同时环氧树脂材质具备良好的绝缘性与抗冲击能力，可保护内部的半导体芯片、键合引线不受外界潮气、外力的损伤。两根平行的金属引脚采用镀锡工艺处理，具备优秀的可焊性，能够适配波峰焊、手工焊等多种焊接工艺，引脚的长度与间距符合行业通用的2.54mm网格安装标准，无需额外改板即可直接替换同规格的同类元件。在设计思路上，这款模型还原了直插LED的经典结构逻辑：内部的半导体发光芯片被固定在阴极引脚的支架上，通过超细的金丝键合线连接到阳极引脚，之后注入环氧树脂完成封装固化，红色的封装胶体本身就具备滤光作用，只让芯片发出的红色光线透出，避免其他杂光干扰出光效果。外形尺寸方面，这款LED的胶体直径为5mm，属于行业内最通用的F5规格，胶体总长度控制在8.5mm左右，引脚长度预留了15mm的操作余量，安装时可根据电路板的焊接需求裁剪引脚长度，引脚间距保持2.54mm的标准尺寸，能够直接插入标准面包板、万能板以及量产PCB的对应通孔中，安装边界兼容性极强，既可以单颗直立安装在面板上作为指示灯，也可以多颗紧密排列组成LED点阵或者光条，不会出现结构干涉的问题。在实际电路应用中，这款LED的正向导通电压符合常规红光灯珠的参数区间，工作时只需串联合适阻值的限流电阻即可正常发光，低功耗、长寿命的特性让它能够在低压直流电路中长期稳定工作，相比传统的白炽指示灯，它的响应速度更快、功耗更低、抗震性能更强，能够适应各类复杂的工业作业环境，不会因为频繁的通断操作出现寿命骤减的问题。
