Keystone款AAA电池接触固定夹结构设计

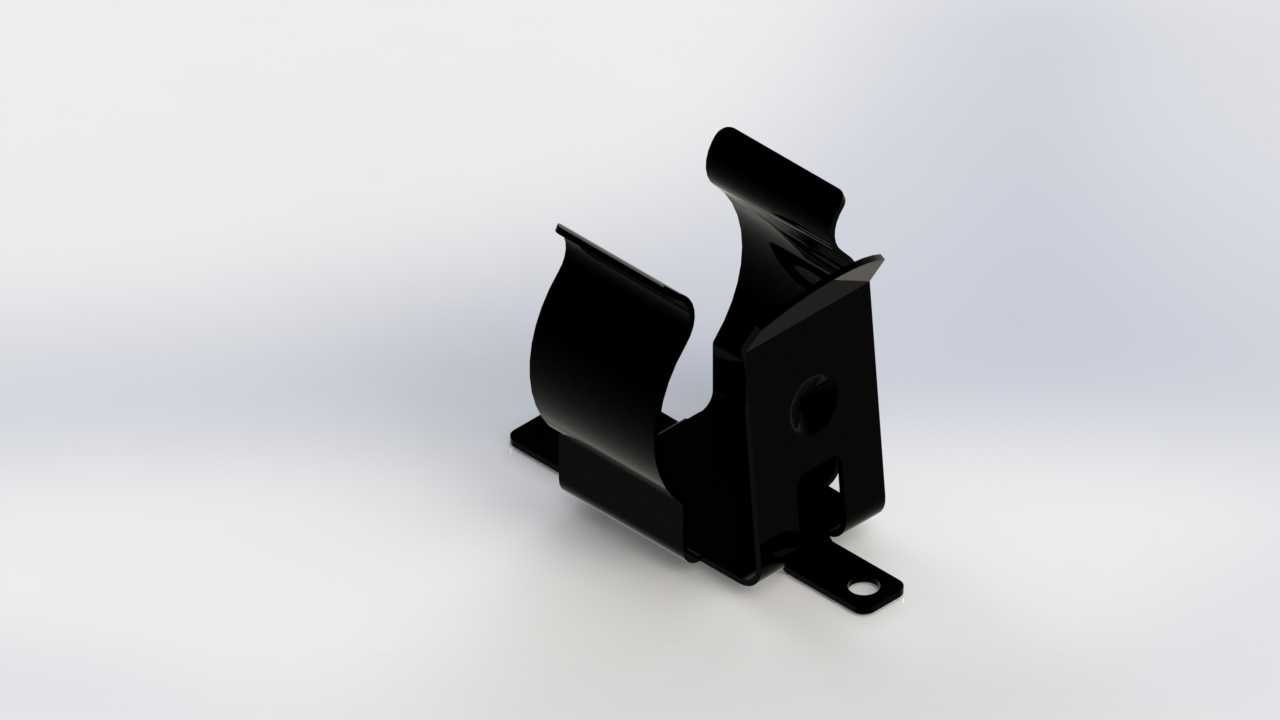

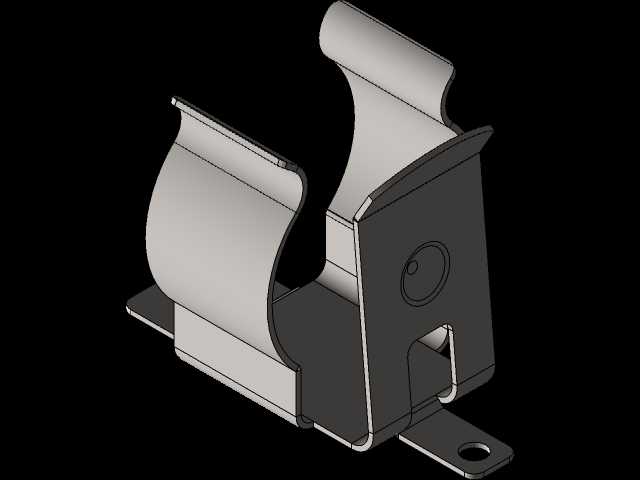

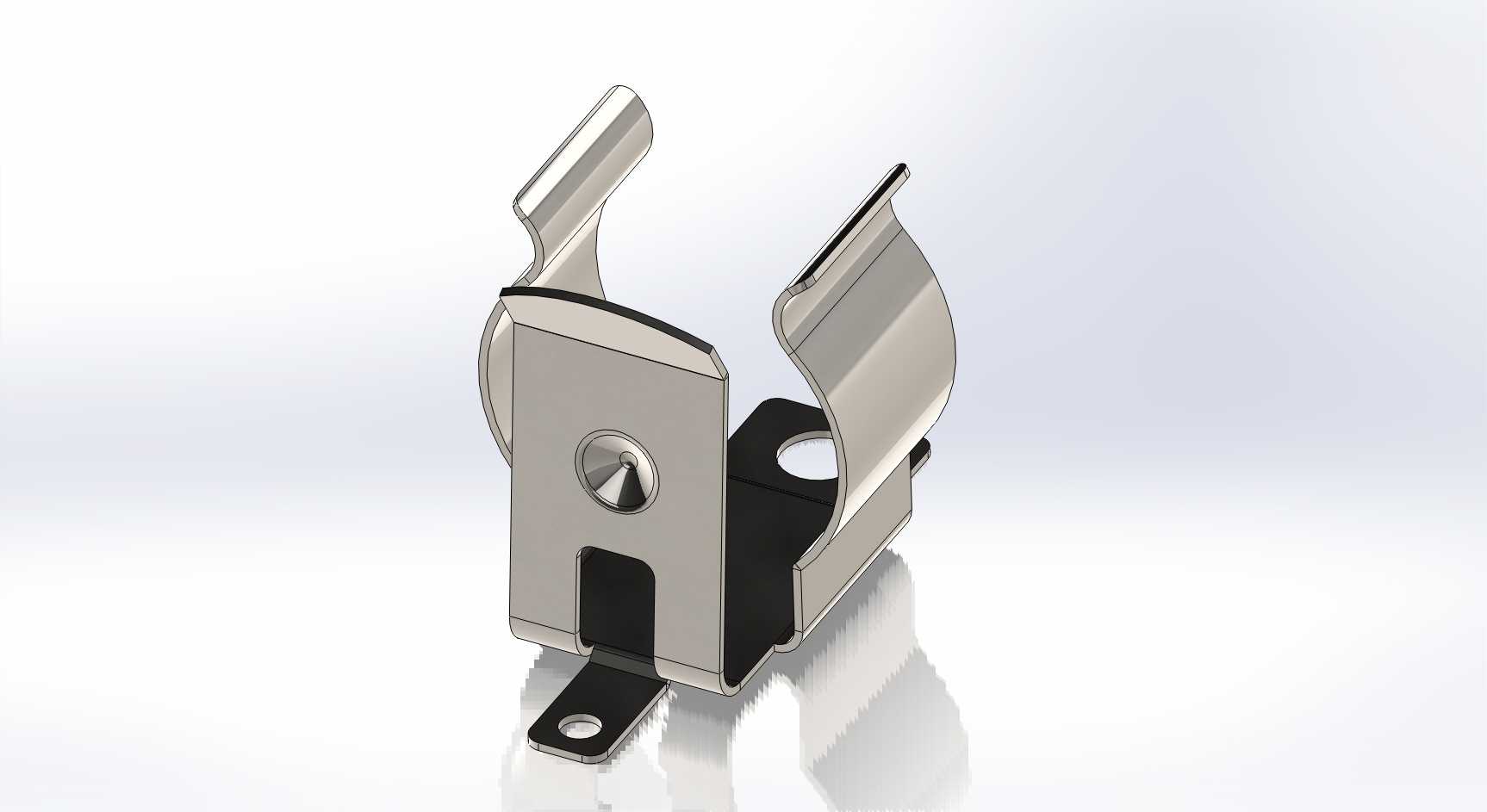

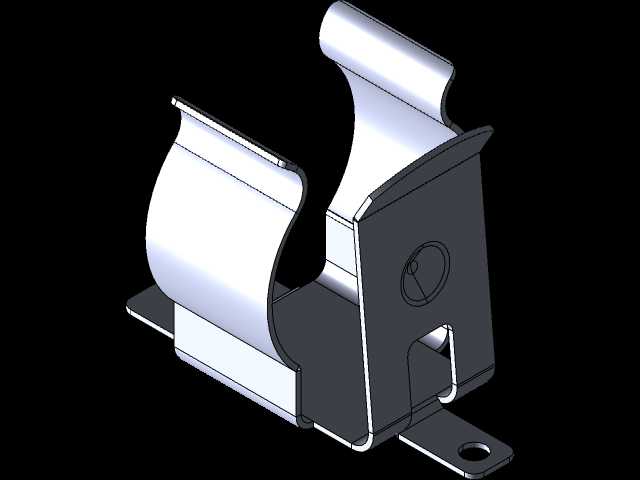

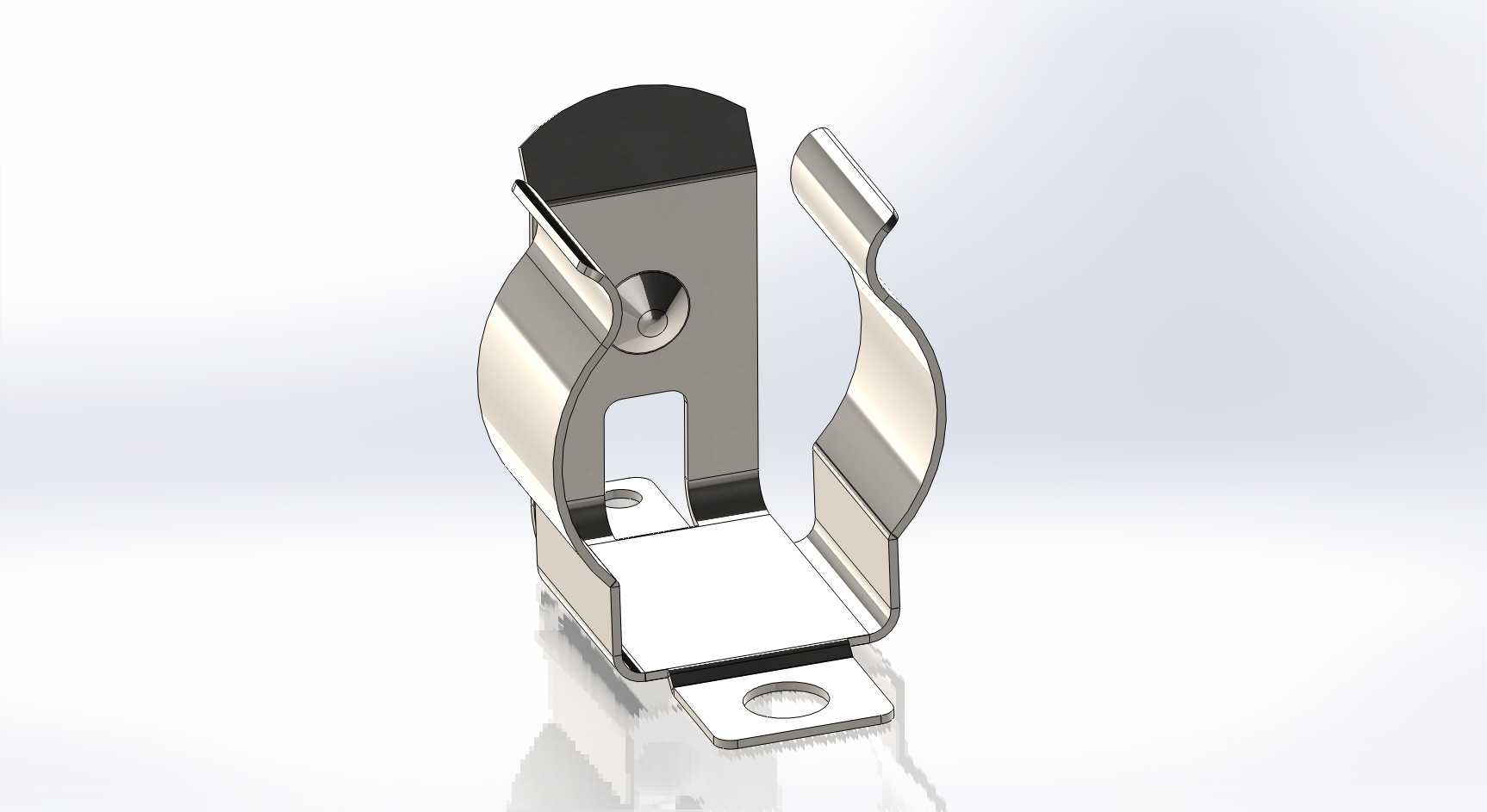

这款AAA电池夹是小型电子设备供电回路中常用的接触固定类五金零件，广泛应用在遥控器、无线鼠标、便携测温仪、小型手持检测设备、儿童电动玩具、家用无线开关等需要搭载7号AAA电池供电的消费电子、小型工控手持终端产品中，承担着电池舱内固定电芯位置、导通供电回路的核心作用，是电池供电类小型设备不可或缺的基础连接配件。从实际使用场景来看，这类电池夹需要适配常规AAA型号干电池、充电电池的外形尺寸，在电池装入后能够依靠自身弹性结构牢牢箍住电芯侧壁，避免设备受到跌落、晃动、振动冲击时电芯出现移位、接触不良的问题，同时要保证接触部位与电池正负极端面、侧壁的可靠贴合，降低回路接触电阻，减少供电过程中的不必要压降，保障设备供电稳定性。在产品功能特性上，这款电池夹采用一体式冲压成型结构，主体依靠弹性金属板材弯折形成环抱式的弧形夹持臂，两侧弧形臂的弧度完全匹配AAA电池的圆柱外轮廓，在电池推入时夹持臂会产生可控的弹性形变，既能够让电池顺畅装入到位，又能依靠金属回弹的张力持续给电芯侧壁施加均匀的夹持力，避免长期使用后出现弹性松弛导致的接触失效。夹体底部设置了带安装孔的平直固定支脚，能够通过螺丝铆接、焊接或者卡接的方式固定在设备电池仓的PCB板或者塑胶壳体上，安装支脚的平面度经过设计校核，装配后不会出现翘曲、偏移的问题，保证夹体整体安装位置精度。夹体上方设置的凸起接触点位，能够精准抵靠在电池的负极端面，配合另一极的接触片形成完整的导电回路，接触点位做了圆弧过渡处理，不会刮伤电池镀层，同时能够刺破电池表面可能存在的氧化薄层，长期使用也能维持稳定的导电性能。在设计思路上，这款电池夹充分考虑了冲压加工的工艺可行性，整体结构没有多余的拼接部件，单块板材通过连续模冲压、弯折即可一次成型，有效降低批量生产的加工成本与装配复杂度。夹持臂的弯折半径、板材厚度经过反复校核，既保证足够的夹持弹力，又不会因为弹力过大导致电池装入困难、长期挤压造成电池外壳变形。安装孔的位置、孔径尺寸适配消费电子领域常用的M1.2、M1.5规格固定螺丝，安装边界预留了足够的安全距离，装配后夹体与电池仓周边的塑胶筋位、其他电子元件不会产生结构干涉，夹持臂张开的最大行程能够覆盖AAA电池的直径公差范围，即使不同厂商生产的电芯尺寸存在小幅偏差，也能保证可靠夹持。夹体整体的外形紧凑，在电池仓内占用的空间极小，能够帮助设计人员压缩产品整体体积，适配小型化便携设备的设计需求，外露的导电表面可根据使用需求做镀镍、镀金等表面处理，提升抗氧化能力与导电性能，延长产品的使用寿命，适配不同温湿度环境下的使用要求，避免长期使用后出现锈蚀、接触电阻升高的问题。
