户外预装式双容量箱式变电站结构

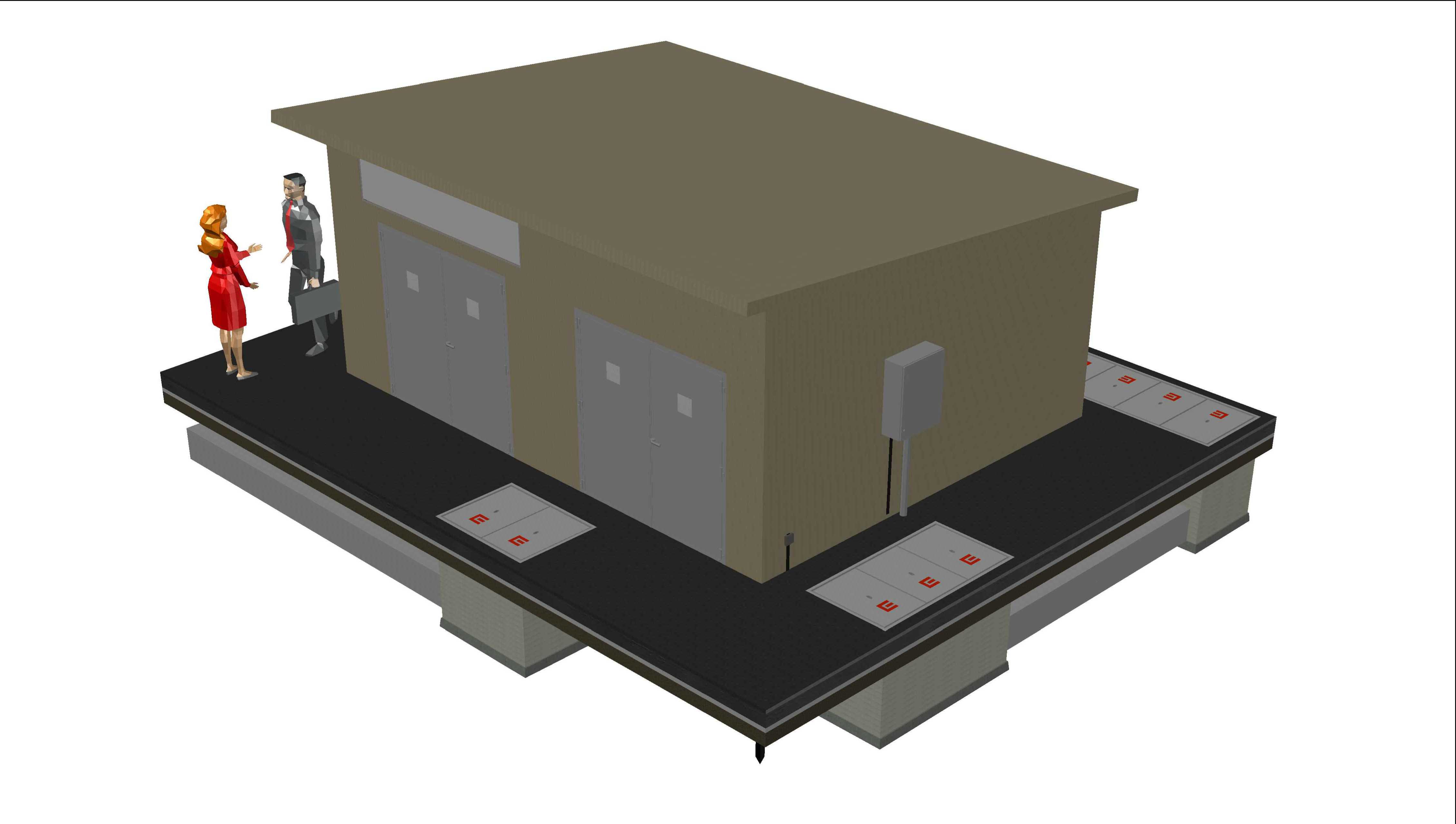

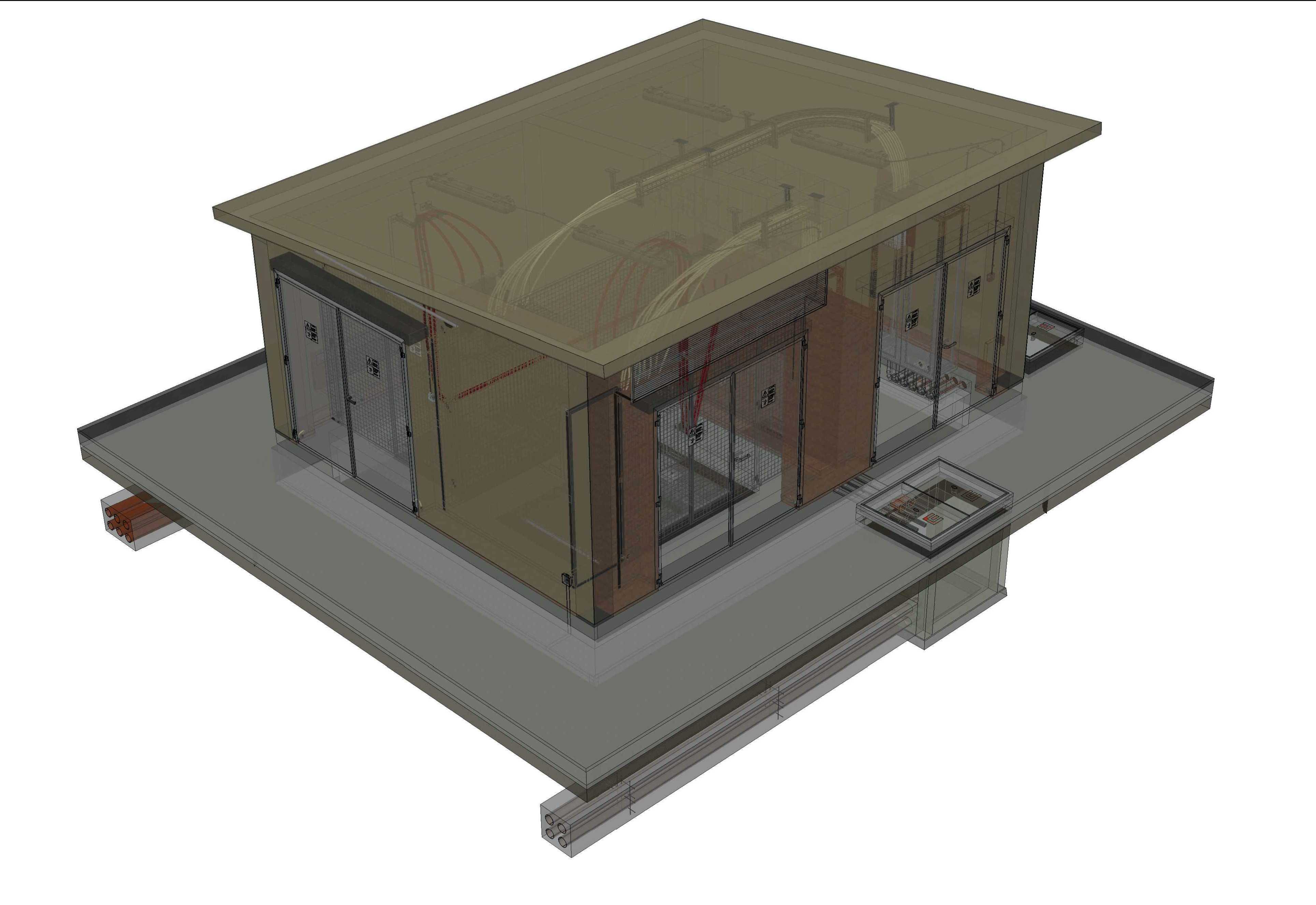

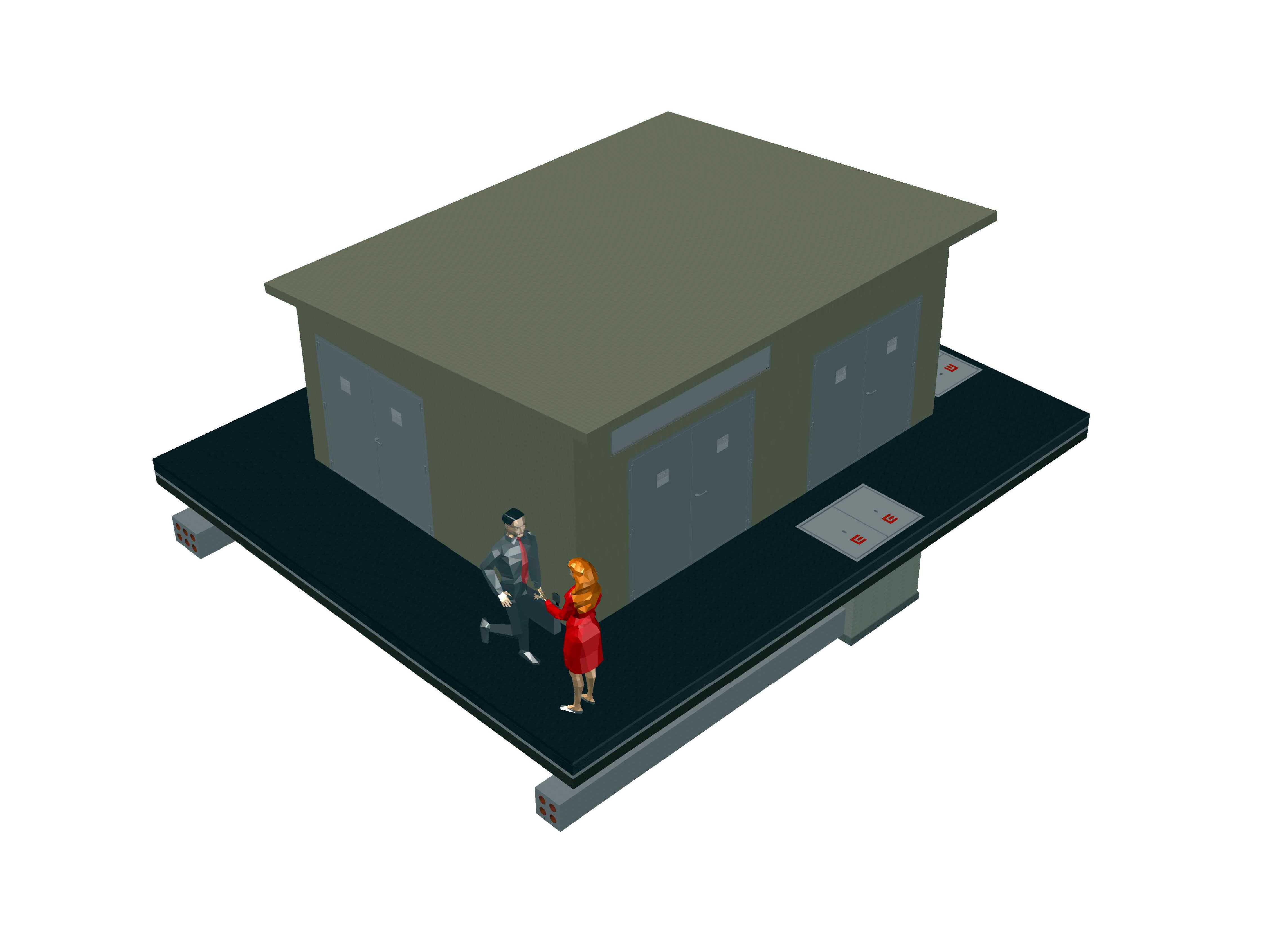

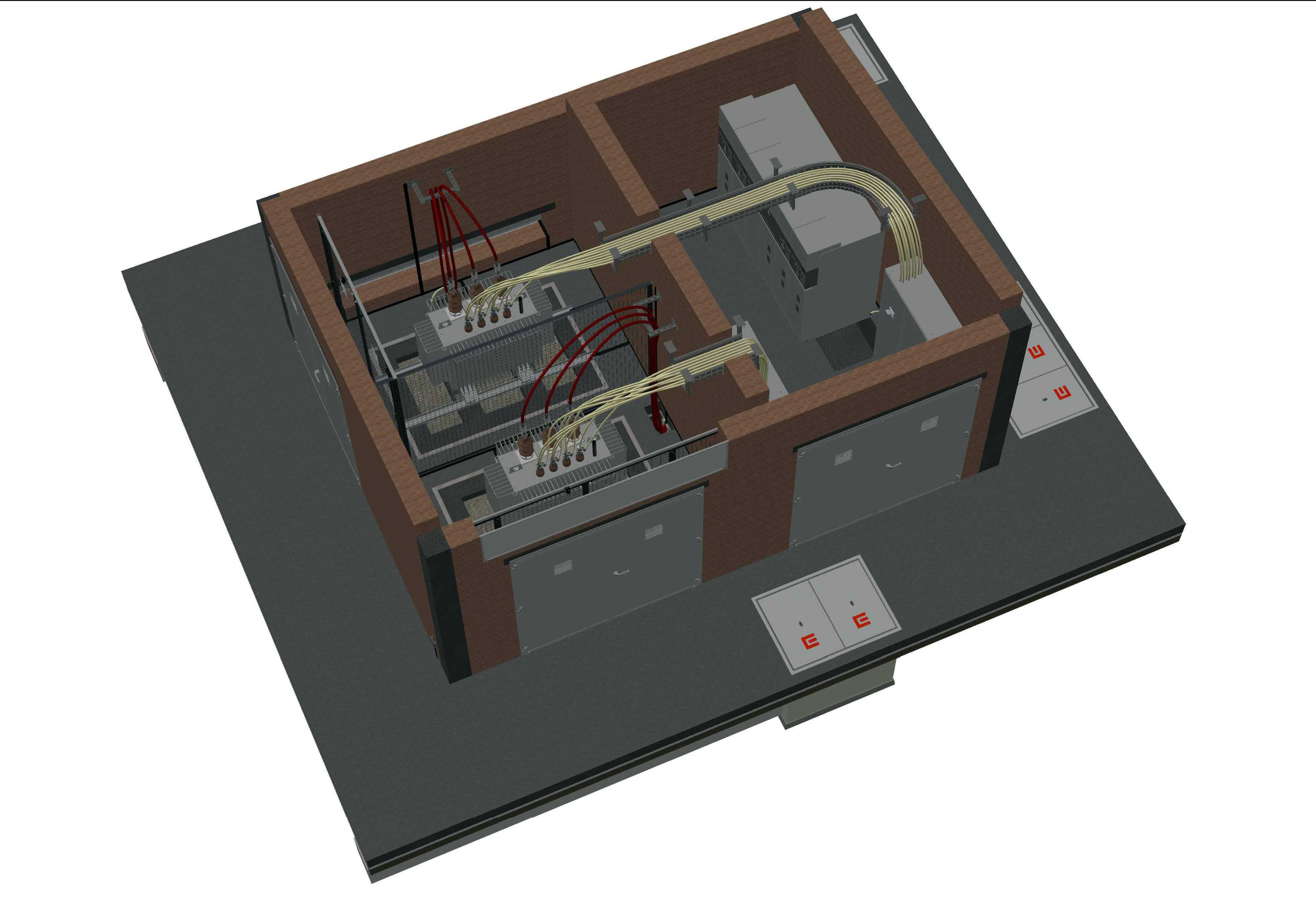

该模型还原的是户外预装式箱式变电站，这类设备广泛应用于城市住宅小区、商业综合体、工业园区、市政基建、临时施工场地等场景，承担高压进线降压、低压配电输出的核心供电枢纽作用，可将20kV高压输入转换为0.4kV低压电能，直接对接终端用电负荷，替代传统土建式变电所，大幅压缩现场施工周期与占地空间。从实际用途来看，该双容量配置的箱变可覆盖800kVA+800kVA的总供电负载，能够根据区域用电负荷波动灵活投切单台或两台变压器，在低负荷时段单台运行降低空载损耗，高负荷时段双台并联满足峰值用电需求，适配负荷波动较大的商住混合区、分期开发的产业园区等场景，兼顾供电可靠性与运行经济性。在功能特性设计上，模型完整还原了箱变的模块化分区结构，箱体内部划分为高压进线舱、变压器舱、低压出线舱三个独立隔舱，各舱室设置独立密封检修门，既满足不同电压等级的安全防护距离要求，也可避免不同舱室故障时的相互影响；箱体外侧预留了高压进线接口、低压出线接口与外置检修操作箱，无需进入箱体内部即可完成常规分合闸操作，降低运维人员的触电风险；底座采用架空式混凝土支墩结构，抬升箱体离地高度，避免雨季地面积水倒灌进入舱室，适配户外复杂的安装环境。设计思路上，整体采用紧凑化集成布局，将高压开关设备、变压器本体、低压配电设备整合在同一封闭箱壳内，所有设备在出厂前完成预装与调试，现场仅需完成线缆对接即可投用；箱体外壳采用哑光防腐材质，兼顾防晒、防雨、防尘的防护能力，外壳表面无突出尖锐结构，避免户外安装后的磕碰风险；顶部采用带坡度的平顶设计，可快速排走雨水，减少顶部积水渗漏的概率。外形与安装边界方面，模型还原的箱变整体为方正箱式结构，底座平台向外延伸出操作检修空间，平台边缘预留了线缆沟槽与接地端子安装位，安装时需在现场浇筑对应尺寸的混凝土支墩，预留足够的高压、低压线缆进出通道，同时在箱体周边保留不小于0.8米的检修操作空间，满足日常运维与故障抢修的作业需求；箱体整体高度适配户外安装的安全距离要求，顶部无过高突出结构，不会对周边低空线路造成干扰，外置的配电箱与箱体保持安全间距，操作时无需贴近高压舱室，进一步提升运维安全性。
