干簧式磁控簧片开关结构设计

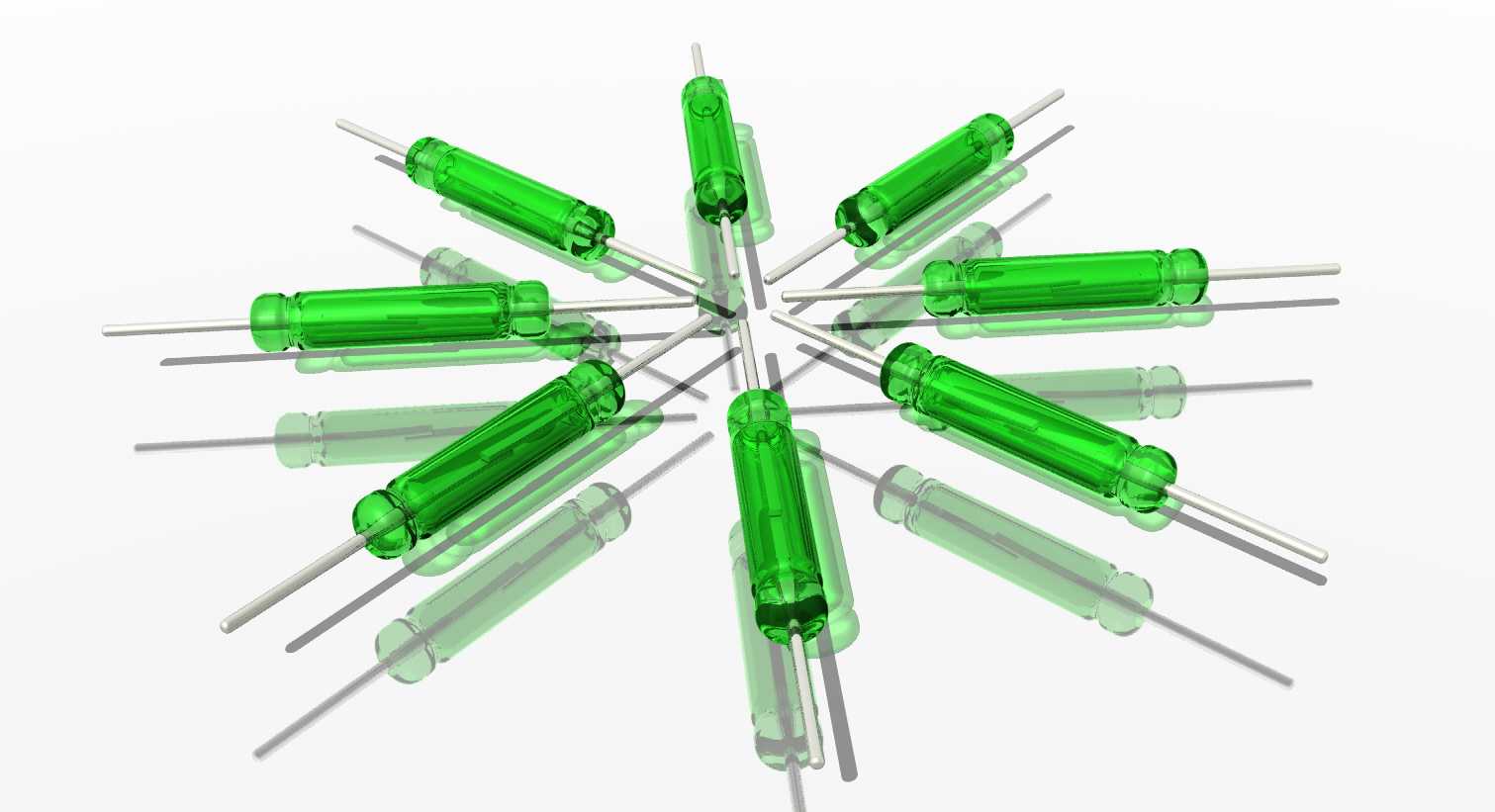

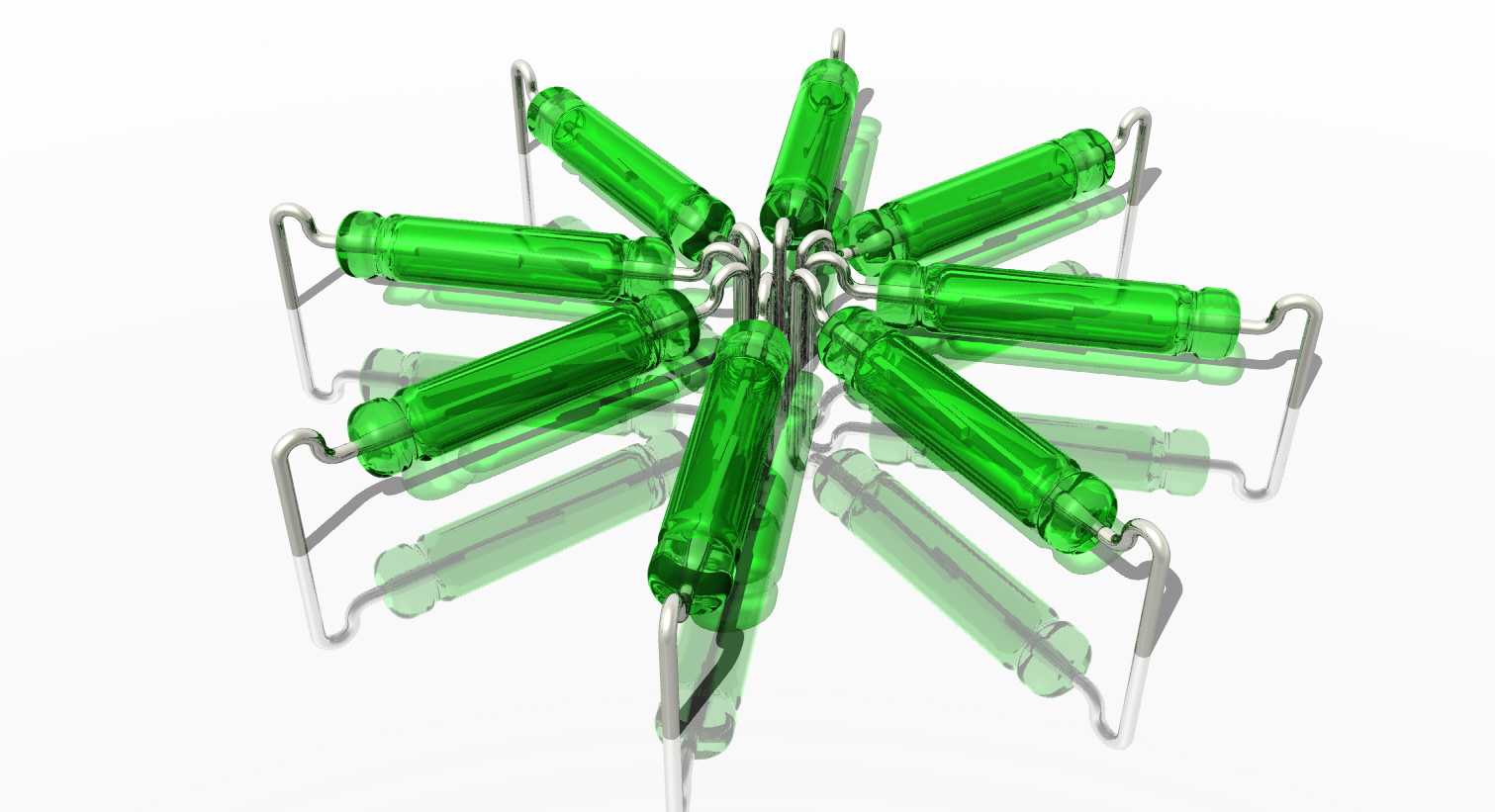

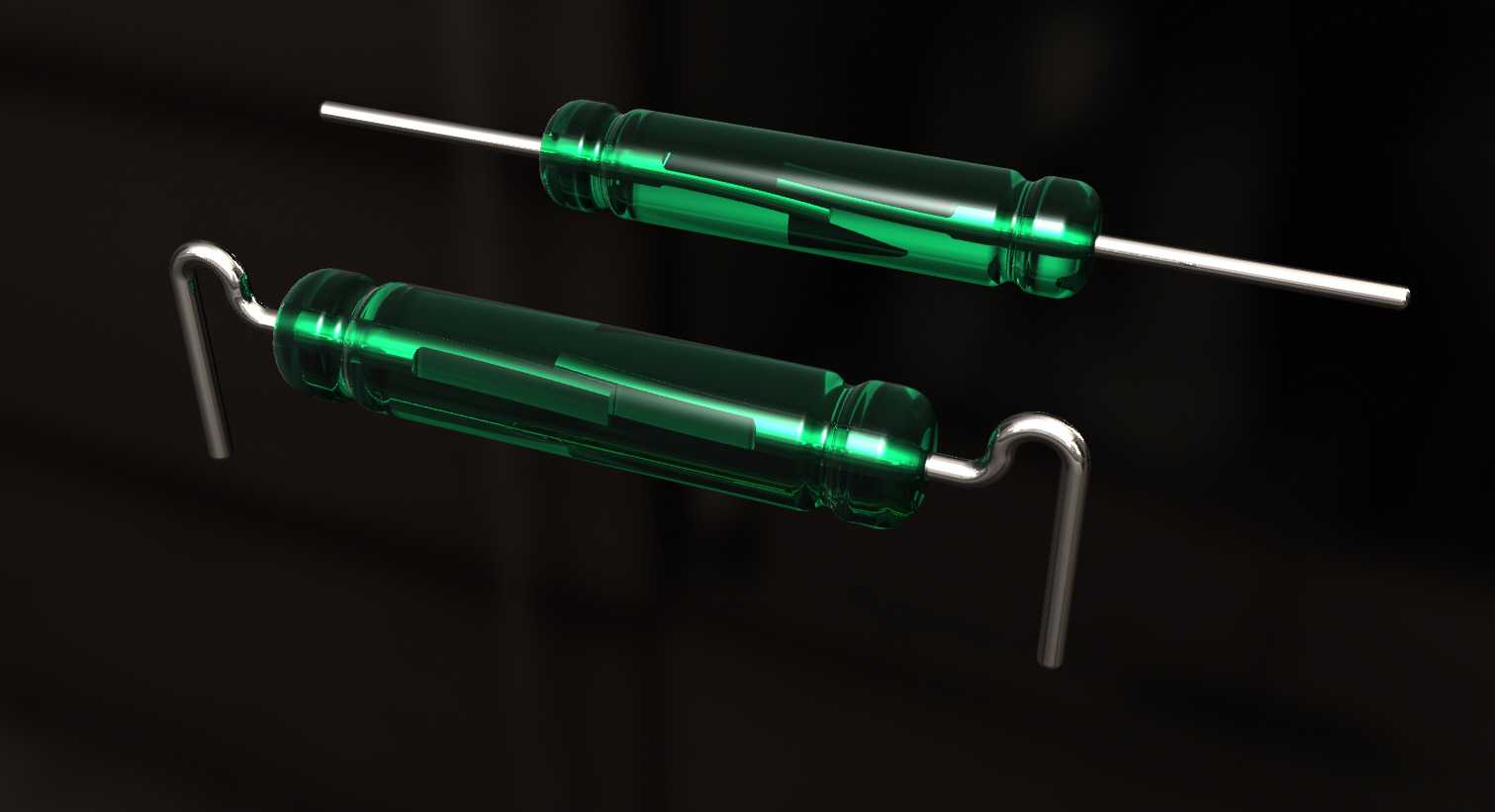

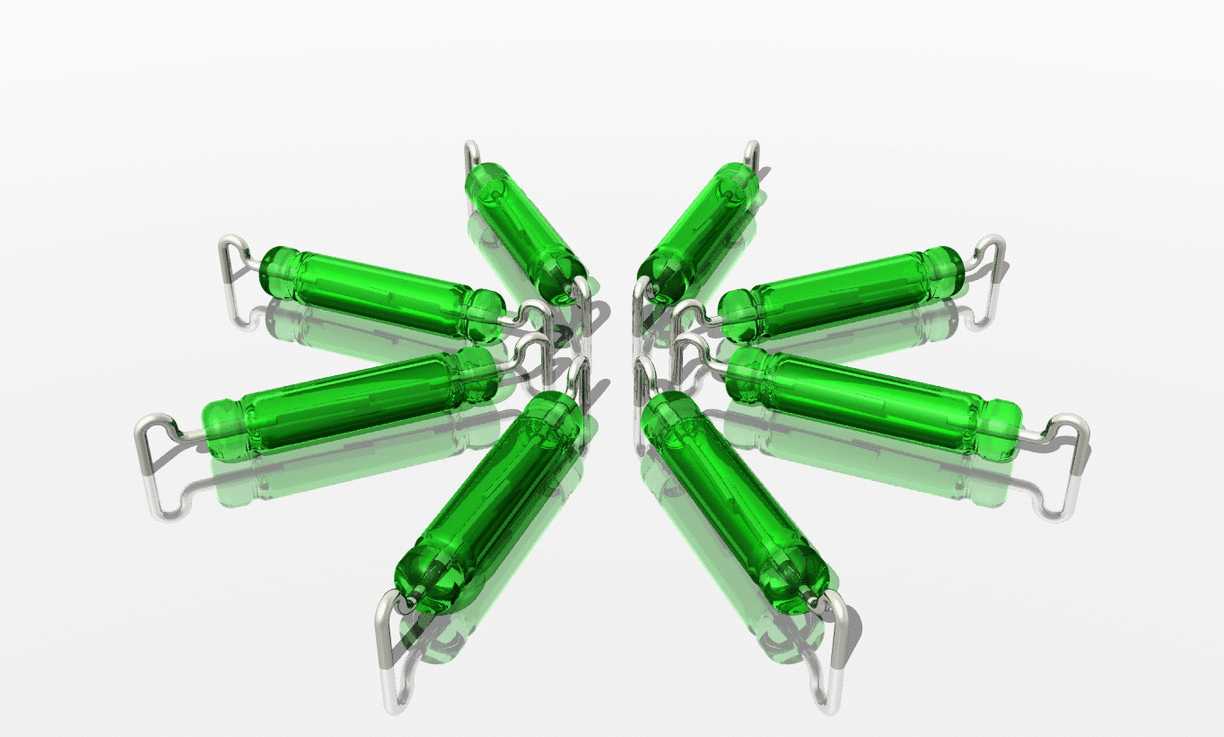

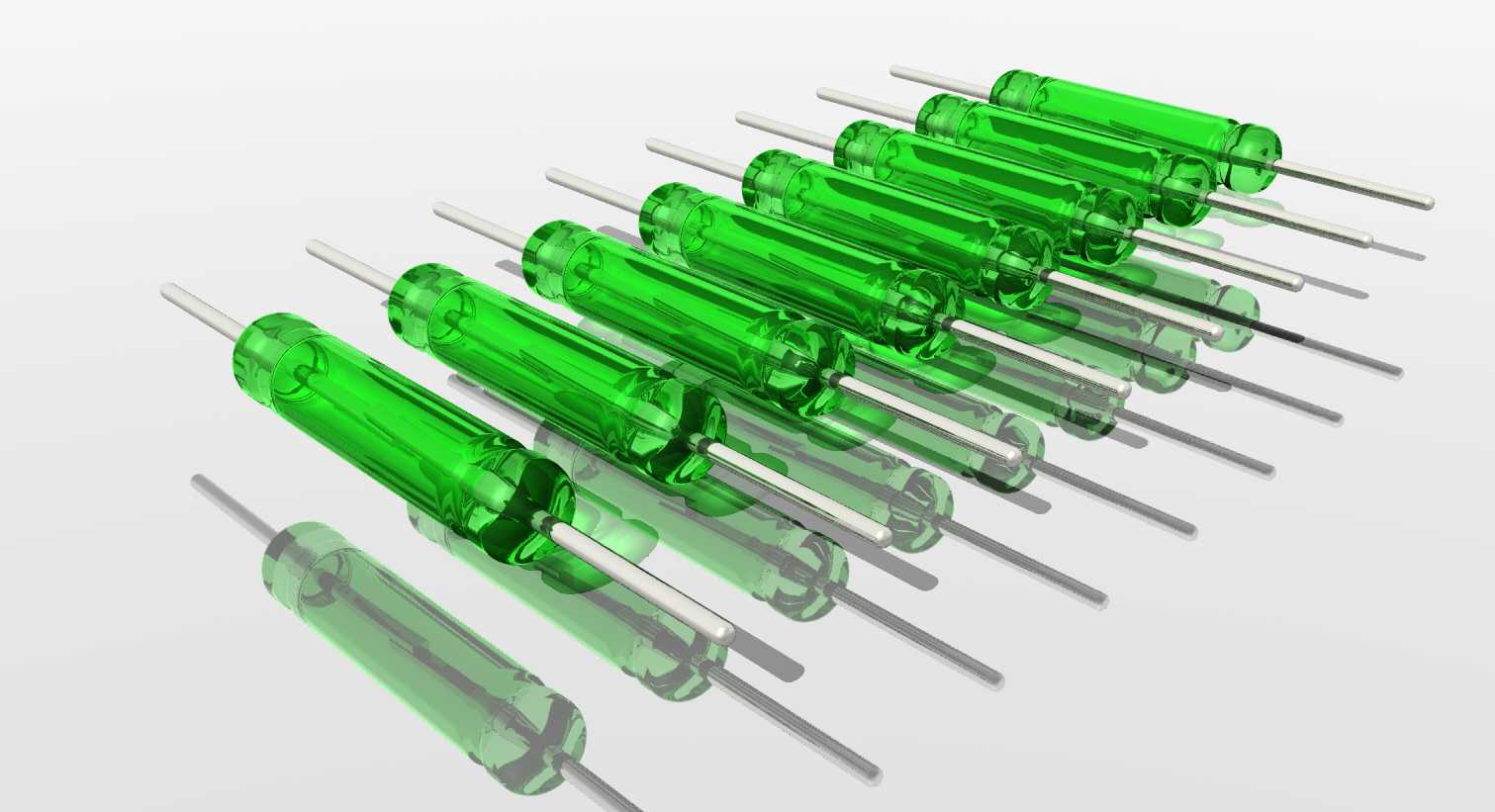

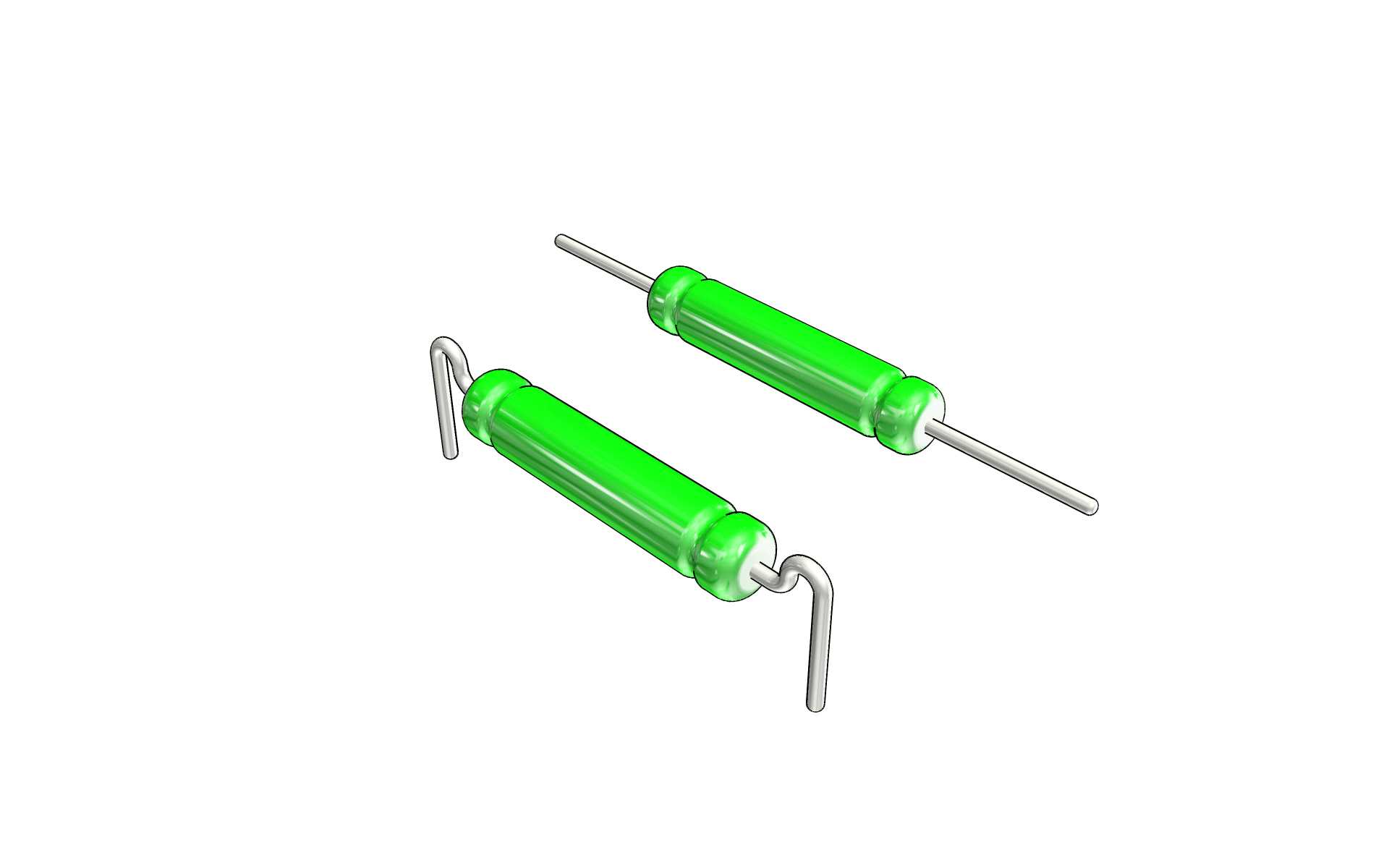

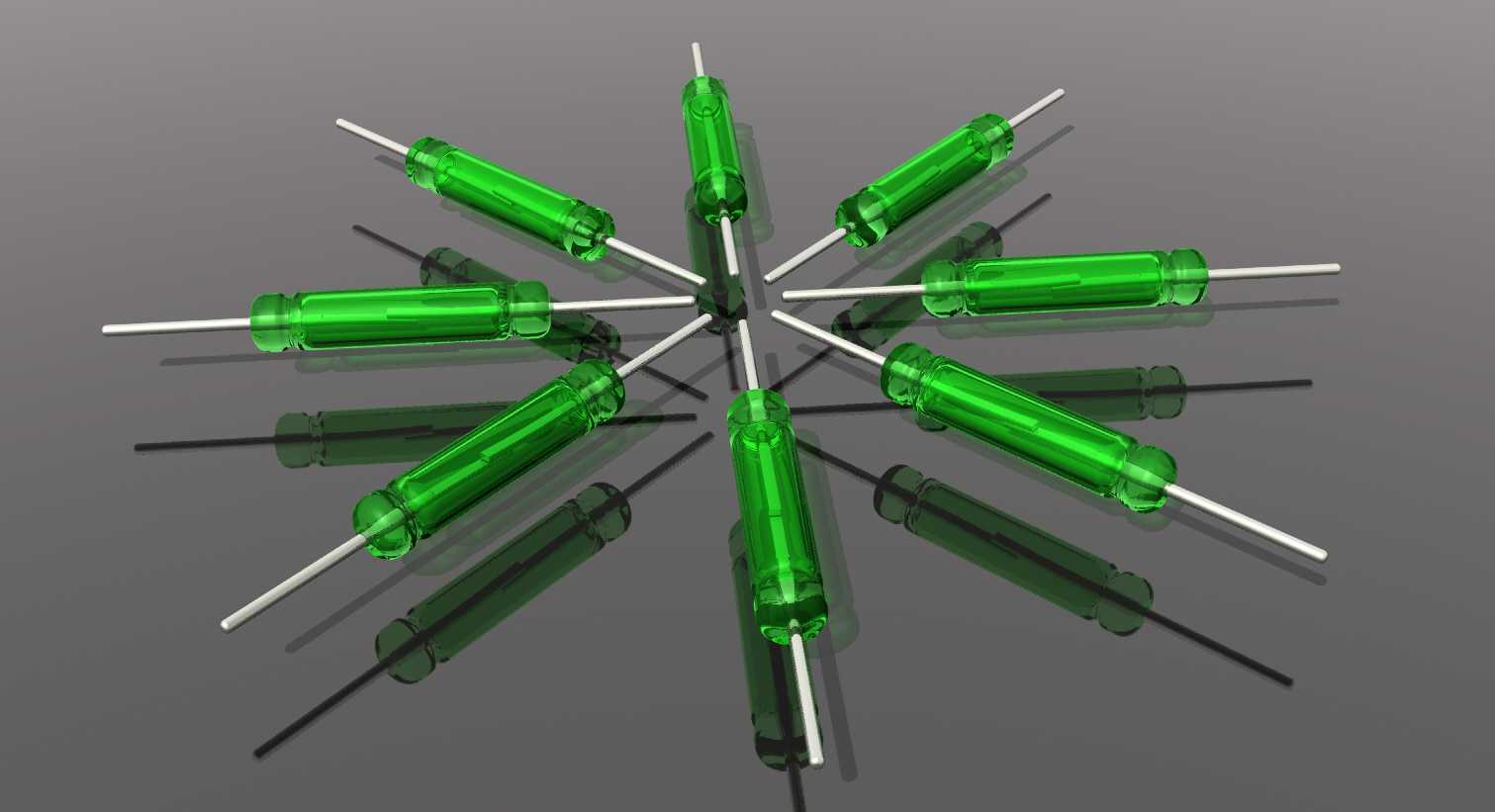

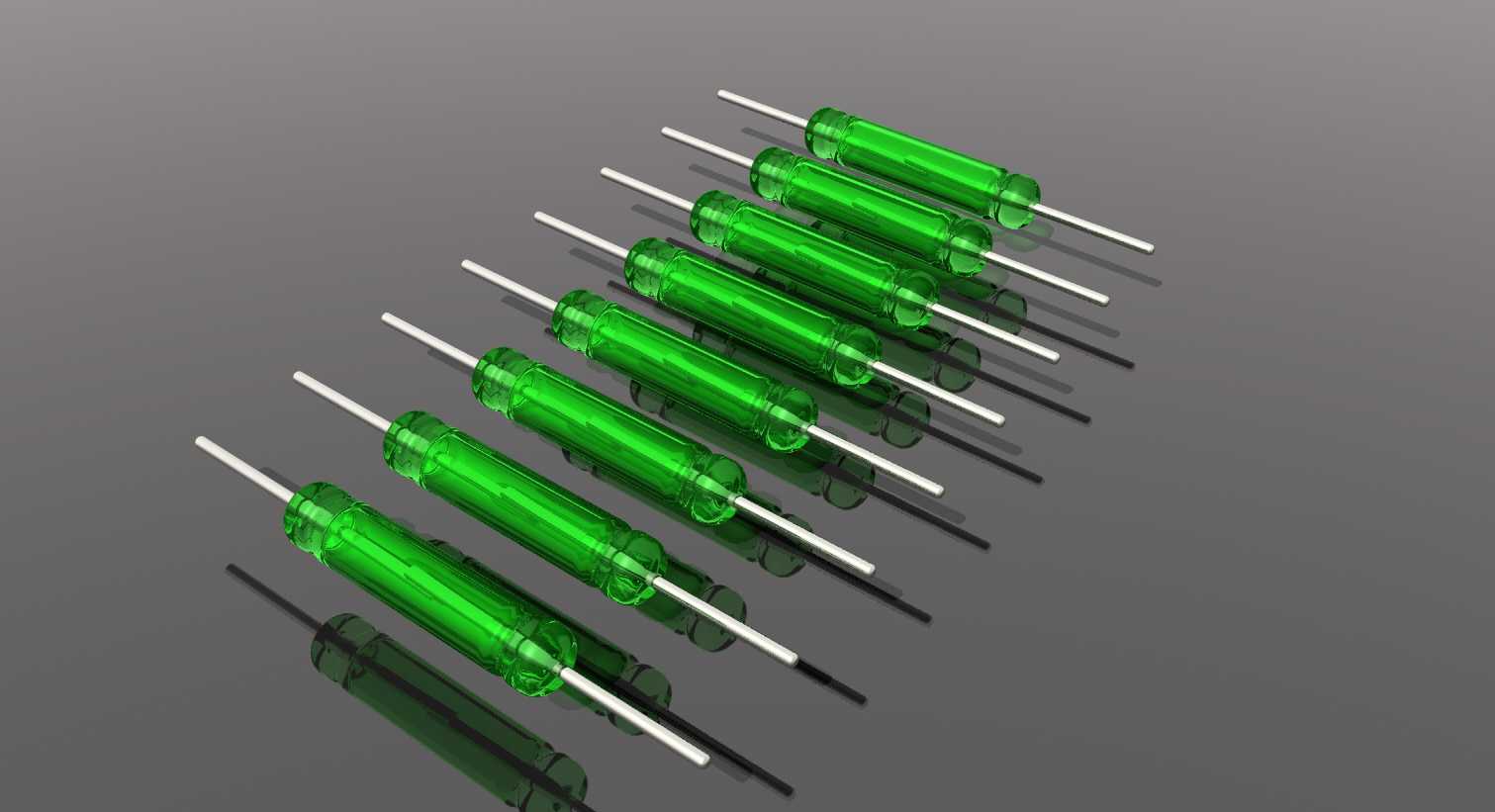

这款磁控簧片开关是无源磁敏触发类电路通断元件，核心依托外部磁场变化实现触点状态切换，无需额外供电即可完成信号触发与电路通断动作，在低功耗控制场景中具备不可替代的应用优势。从实际行业应用来看，这类元件广泛覆盖安防防盗、工业自动化限位、智能家居门磁检测、消费电子翻盖触发、医疗设备位置传感等多个领域，比如家用门窗防盗报警器中，将开关本体固定在门框侧，配套永磁体安装在活动门扇上，门扇闭合时磁体靠近开关，内部触点保持吸合状态，系统判定为布防正常；一旦门扇被异常开启，磁体随门扇远离开关，触点瞬间断开，报警回路立即触发声光警示信号，整套触发过程无机械磨损、响应速度快，可实现百万次以上的可靠动作。在工业自动化产线中，这类开关常被用作气缸行程到位检测、物料有无判断的非接触式传感元件，相比机械式行程开关，它无需与运动部件直接接触，不会因长期碰撞产生结构损耗，也能适应粉尘、潮湿、轻度腐蚀的复杂工业环境，大幅降低产线元件的维护更换频率。从产品功能特性来看，这款开关采用密封玻璃管作为外壳封装，内部充有惰性保护气体，将两片弹性金属簧片触点完全与外界环境隔绝，从根源上避免触点氧化、积尘、受潮引发的接触不良问题，哪怕在高湿度、多粉尘的恶劣工况下也能稳定导通。触点部分采用高弹性、低电阻率的特种合金材料，既保证磁吸力足够时触点可靠吸合，接触电阻控制在毫欧级别减少导通压降，又能在外部磁场撤去后依靠自身弹性快速复位断开，不会出现触点粘连、延迟断开的问题。从设计思路层面，建模时优先还原玻璃外壳的同轴度精度，保证两端引出引脚的同轴公差控制在极小范围内，适配自动化插件设备的批量生产要求；内部簧片的触点重叠量、触点间隙经过反复校核，既保证足够的接触面积降低接触电阻，又避免间隙过小导致的误触发问题。针对不同安装场景，模型同时还原了直插式引脚与弯脚式引脚两种结构：直插引脚款适配PCB板直插焊接场景，引脚长度与直径符合通用电子元件的插件标准，可直接匹配标准PCB焊盘尺寸；弯脚款适配表面贴装或狭小空间内的侧向安装需求，弯折半径与引脚长度经过优化，避免弯折处出现应力集中导致引脚断裂的问题。从外形尺寸与安装边界来看，这款开关的玻璃管本体为细长圆柱结构，整体外径控制在数毫米级别，长度根据触发灵敏度需求分为多个规格，模型还原的常规款长度在二十毫米左右，安装时仅需预留极小的布置空间，可嵌入各类紧凑结构内部。安装过程中需注意，开关本体与配套触发磁体的对向偏差不能超过两毫米，触发距离根据磁体强度不同控制在五到十毫米范围内，安装固定时不能过度挤压玻璃外壳，避免玻璃碎裂破坏内部密封环境；焊接引脚时需控制焊接温度与焊接时长，避免高温沿引脚传导至玻璃密封端，导致密封失效或内部簧片弹性退火影响动作寿命。
