大电流低压熔断器式保险座结构设计

这款大电流保险部件主要应用于工业低压配电回路、大功率工业设备进线端、整流电源输出侧、光伏汇流支路等场景，作为线路过流、短路故障的核心保护元件，当回路中出现超过额定阈值的故障电流时，内部熔芯会快速熔断切断电路，避免故障电流烧毁后端昂贵的功率器件、线缆以及生产设备，将故障影响范围控制在最小区间，大幅降低电气火灾、设备烧毁的安全风险。

从功能特性来看，该部件额定载流能力可达250A，适配440V至660V的宽电压工作区间，载流接触件采用高导黄铜材质冲压成型，表面做镀覆防氧化处理，既保证了大电流通过时的低接触电阻，避免长期工作出现接触部位过热发烫的问题，同时弹性卡接结构可以牢牢夹紧熔芯两端的接触刀头，即便在设备振动、线路拉扯的工况下也不会出现接触松脱、虚接打火的隐患。底座部分采用高强度耐温绝缘材料模压成型，具备优秀的阻燃性能、耐电弧性能以及抗老化能力，即便熔芯熔断瞬间产生高温电弧，也不会出现底座击穿、爬电、引燃周边部件的问题。

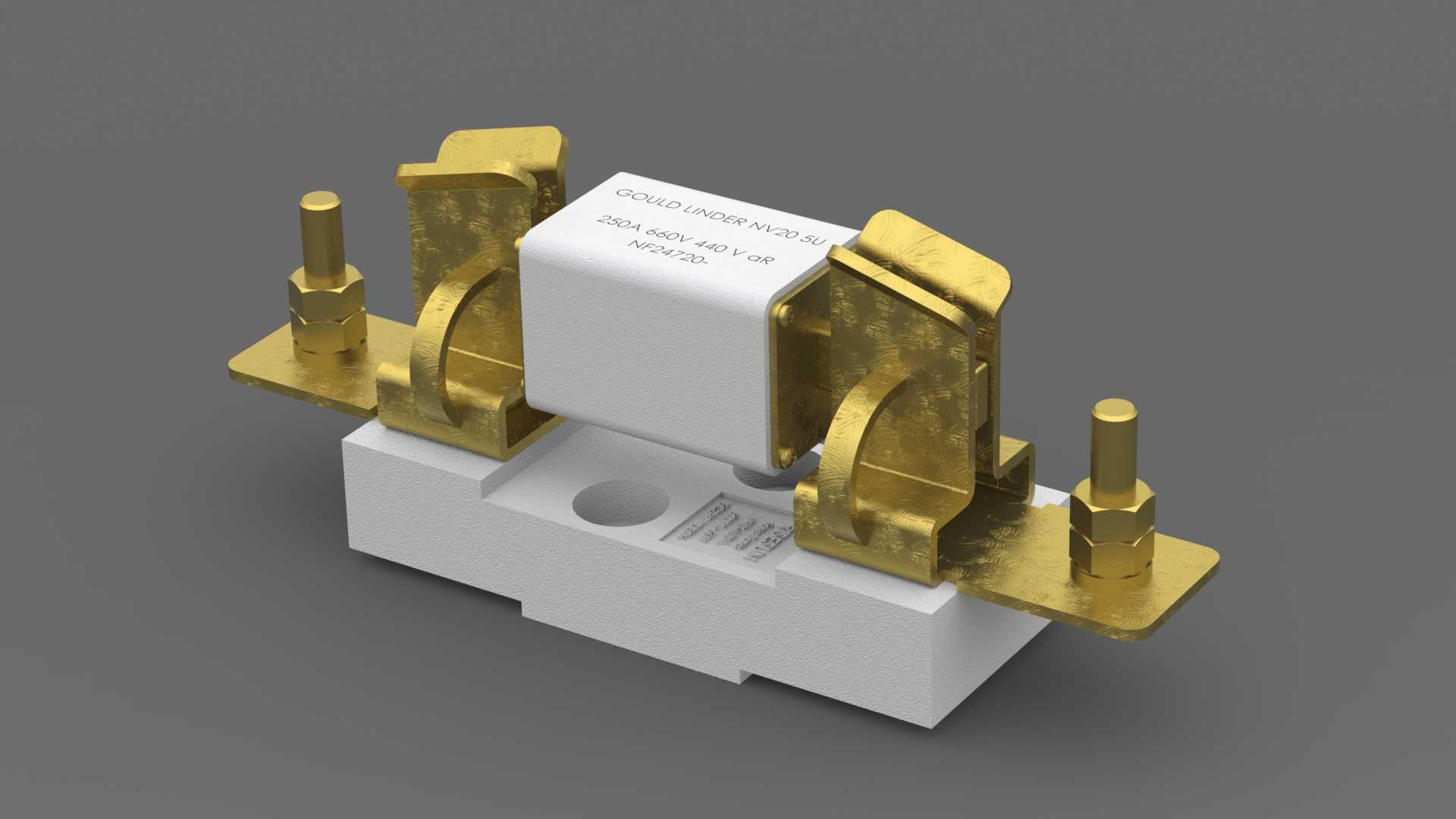

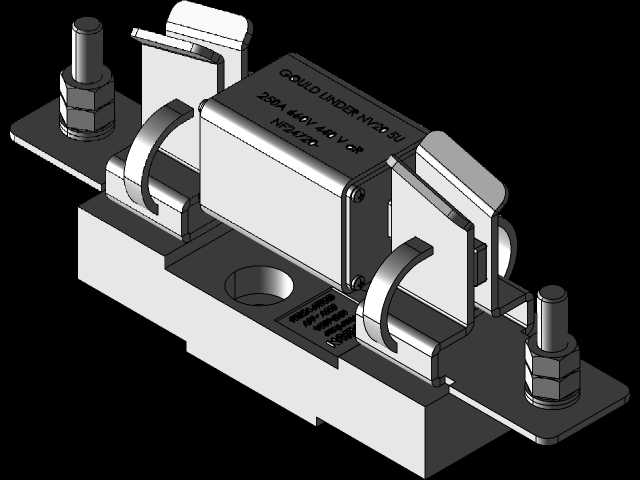

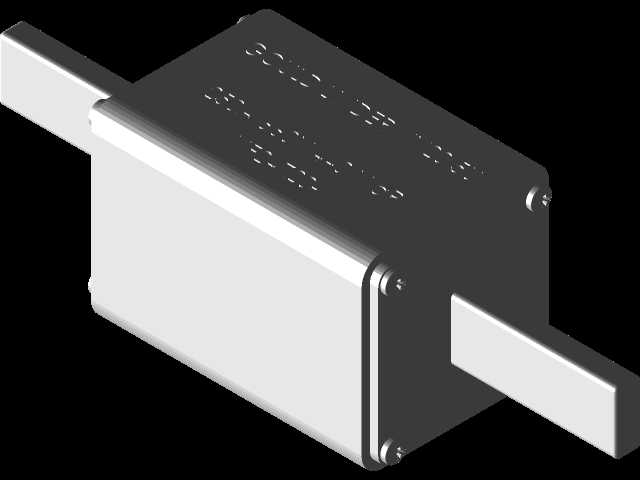

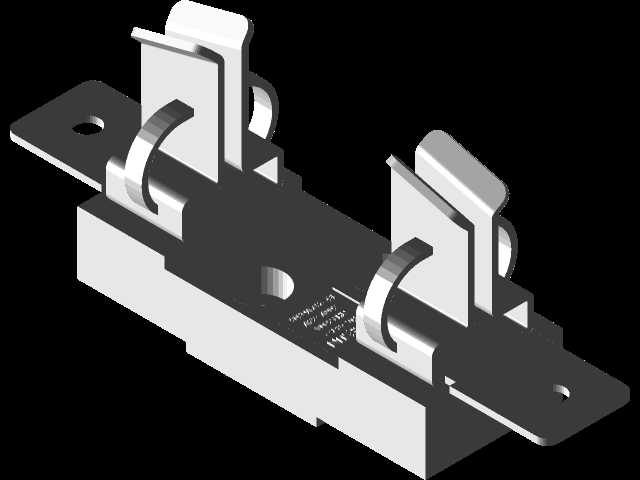

在设计思路上，这款保险座采用了模块化分体式结构，中部为可快速更换的熔芯腔体，两侧对称布置载流接线端子，端子采用螺栓压紧式接线结构，可以适配大截面多股铜缆的可靠压接，无需额外焊接处理，现场运维更换熔芯时仅需向上拔出失效熔芯、插入新的同规格熔芯即可完成更换，全程无需拆解底座接线，大幅缩短故障停机后的恢复时间。底座上预留的安装孔位采用标准化间距设计，适配行业通用的安装面板开孔尺寸，既可以通过底部螺栓固定在电控箱安装梁上，也可以适配导轨卡扣安装方式，兼容不同场景的安装需求。

从安装边界来看，整体结构布局紧凑，载流部件之间预留了足够的电气安全间隙，满足低压电气设备的爬电距离要求，两侧接线端子的高度、熔芯的拆装操作空间都做了冗余设计，既保证安装后不会与周边其他电气部件产生安全距离不足的问题，也给运维人员预留了足够的操作空间，更换熔芯时不需要拆除周边相邻的电气元件即可完成操作，整体结构兼顾了载流可靠性、操作便捷性与使用安全性，完全适配工业场景下长期连续工作的严苛使用要求。
