基于DS18B20的数码管显示电子测温装置

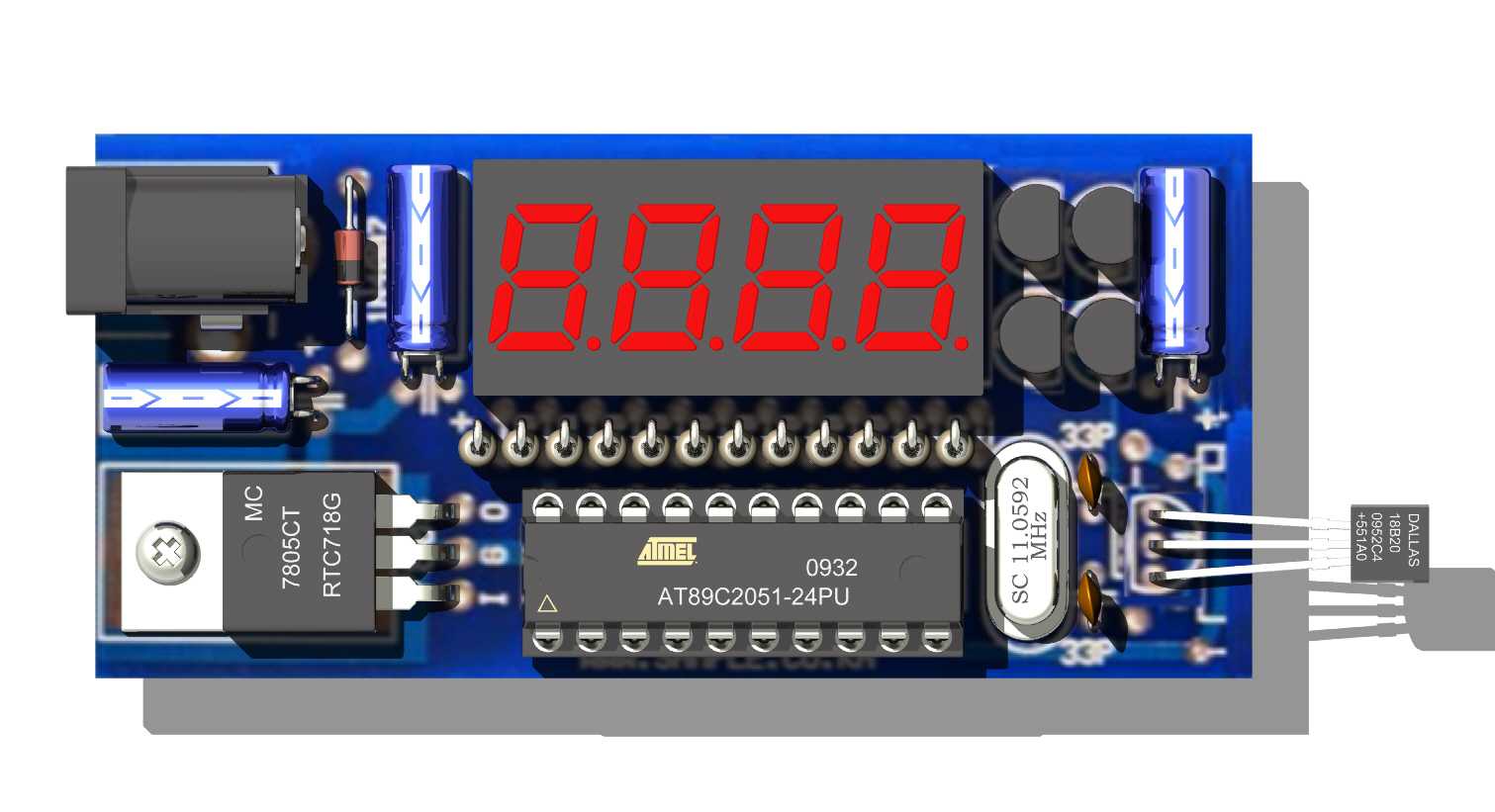

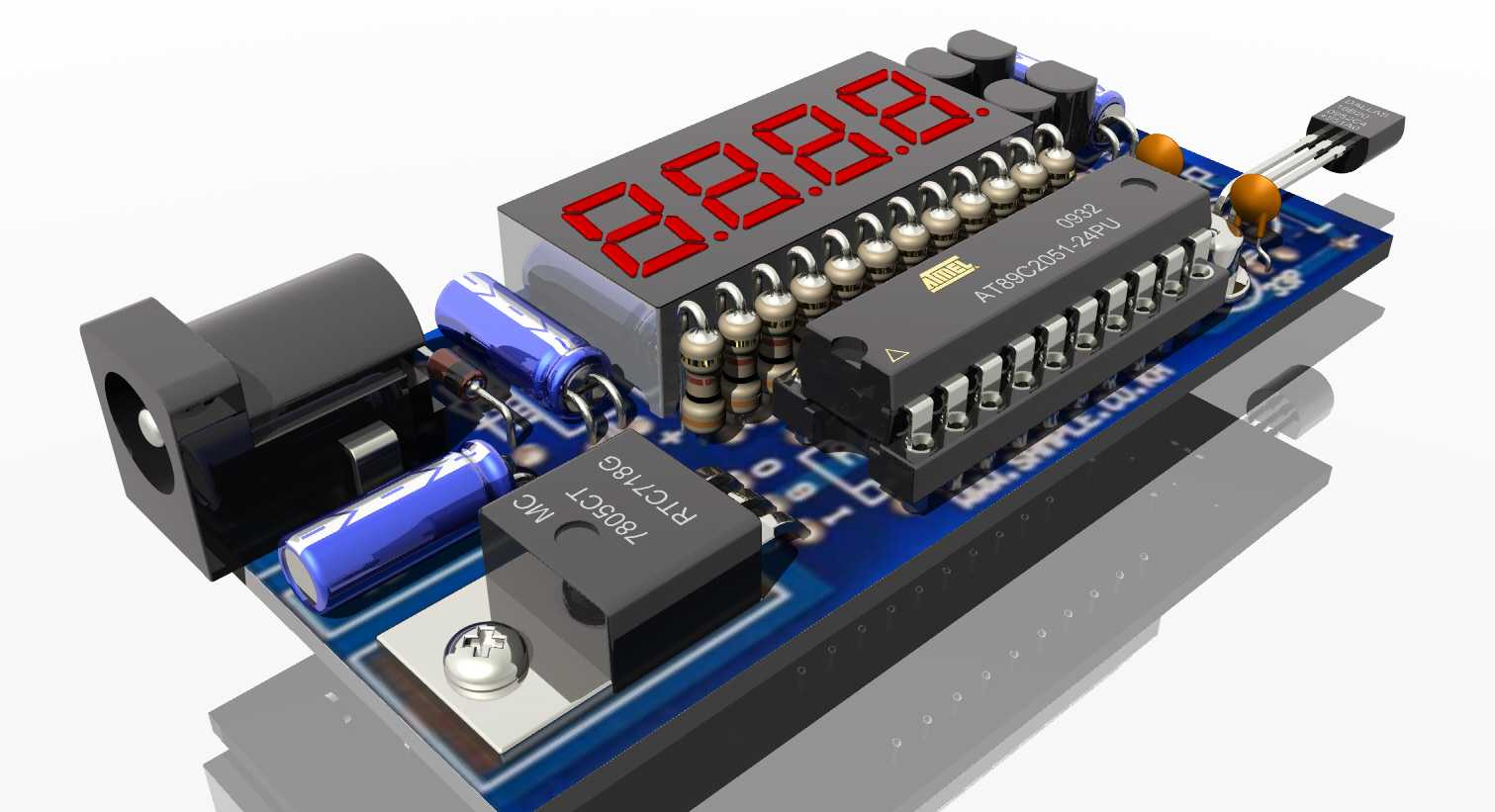

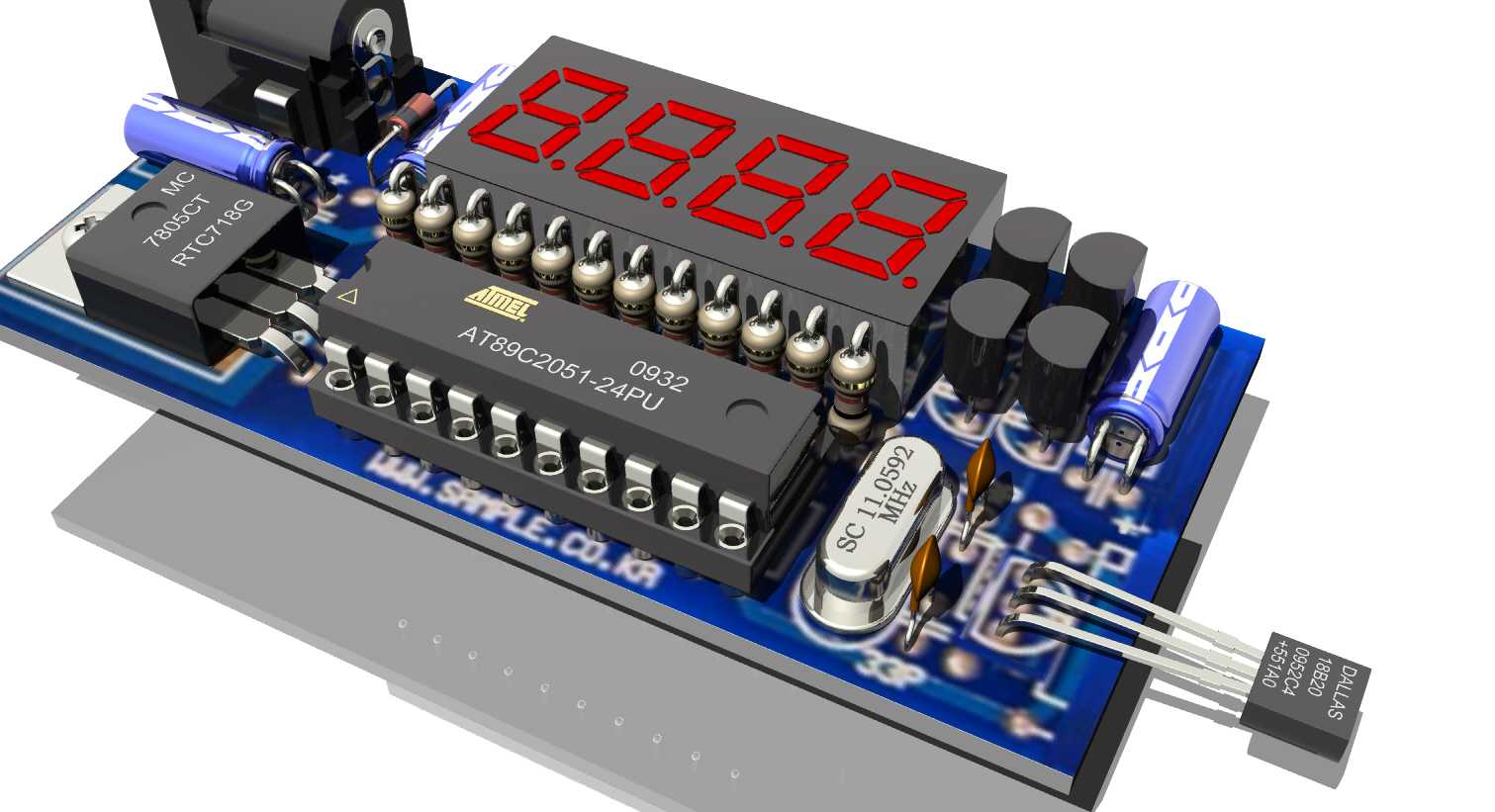

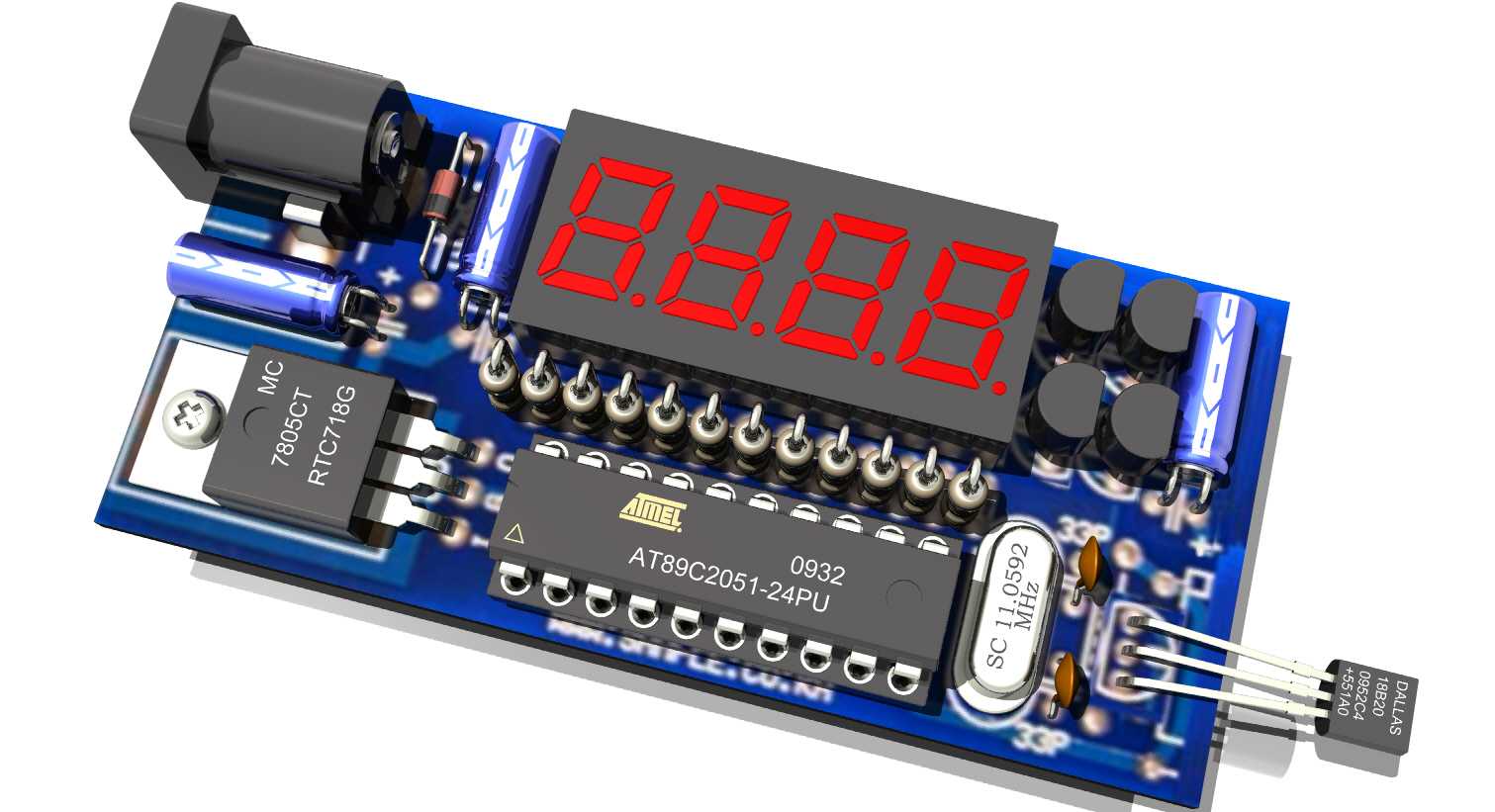

这款电子测温装置是面向民用、工业小范围测温场景开发的实用型硬件产品，可广泛应用于室内环境温度监测、小型电子设备机箱内部温度巡检、实验台温度实时采集、仓储环境温感点位布设等场景，能够为使用者提供直观、响应迅速的温度数值参考，替代传统的指针式、液胀式温度计，解决传统测温装置读数不直观、响应滞后、无法适配电子系统集成的痛点。装置核心采用DS18B20数字温度传感单元实现温度信号采集，测温量程覆盖零下55摄氏度至零上125摄氏度区间，在零下10摄氏度至零上85摄氏度的常用测温区间内可实现±0.5摄氏度的检测精度，温度数值转换为数字信号后传输至主控单元，无需额外的信号放大、模数转换外围电路，大幅简化了电路布线的复杂度。主控单元选用通用型8位单片机作为控制核心，负责接收传感单元传输的温度数据，完成数据校验、数值转换后，直接驱动板载的四位七段共阳数码管完成温度数值显示，数码管采用动态扫描驱动方式，可清晰显示整数位温度数值，刷新间隔控制在750毫秒以内，既保证数值更新的及时性，也避免频繁刷新带来的视觉闪烁问题。装置整体采用单块印制电路板集成设计，所有元器件均采用直插封装排布在PCB板面，板载直流电源输入接口搭配三端稳压单元，可直接适配常用的低压直流供电输入，无需额外配置专用电源模块；板上预留的传感单元接口采用直插式设计，既可以将传感单元直接焊接在板上实现本地测温，也可以通过延长引线将传感单元延伸至需要测温的点位，实现短距离的远端温度检测。PCB板外形采用规整的矩形设计，边角预留标准安装孔位，可直接通过螺丝固定在设备壳体、安装支架或者电控箱导轨上，安装边界清晰，外围元器件高度均控制在合理范围内，不会出现元器件突出导致的安装干涉问题；板上排布的电解电容、晶振、按键接口等外围元件均按照信号流向分区排布，电源区域与信号采集区域做了简单的分隔处理，减少电源纹波对温度采集精度的干扰，同时直插元件的排布也方便后期的元件更换与维修调试，不需要专用的贴片焊接设备即可完成故障元件的替换。装置整体设计偏向实用化，没有多余的装饰性结构，所有元件排布都服务于功能实现，既可以作为独立的测温模块直接投入使用，也可以作为温度采集子模块集成到更大的电控系统当中，为系统提供实时的温度参数参考，适配多场景下的基础测温需求。
