DS18B20数字温度传感元件三维结构

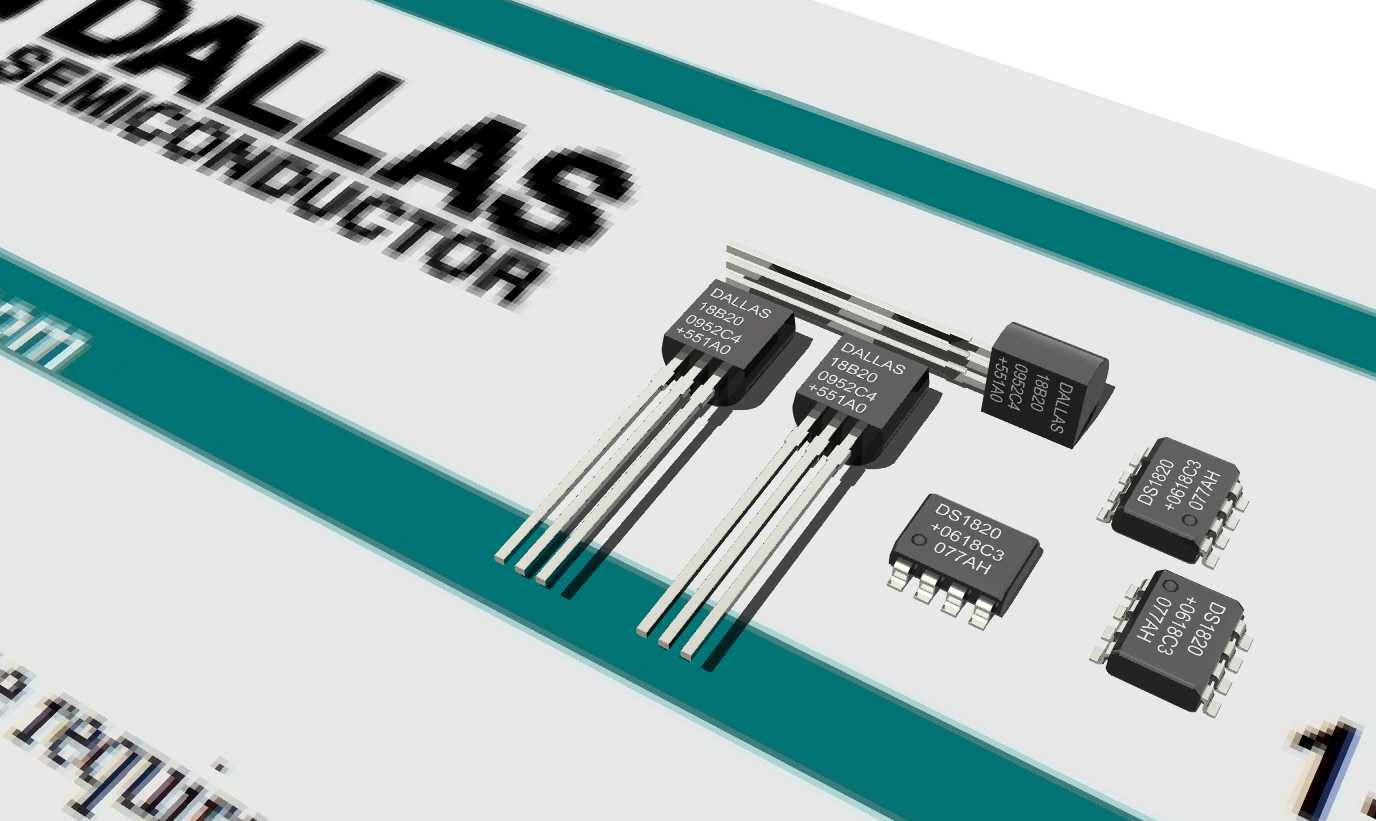

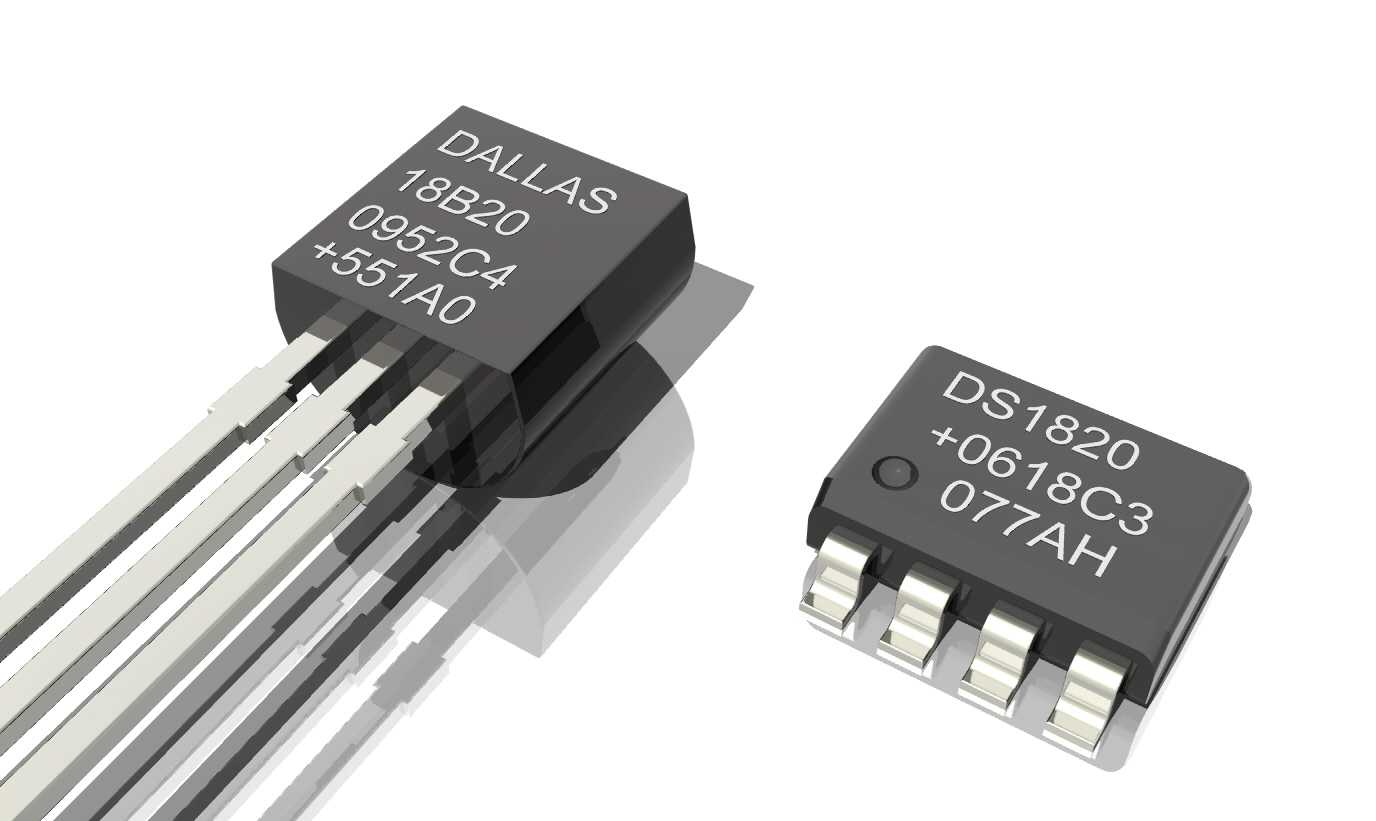

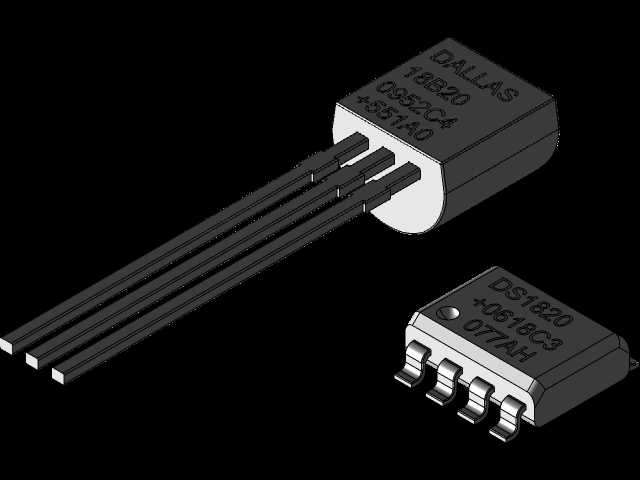

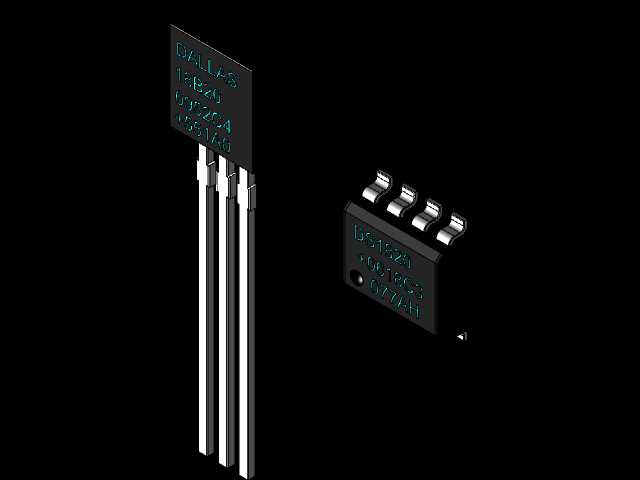

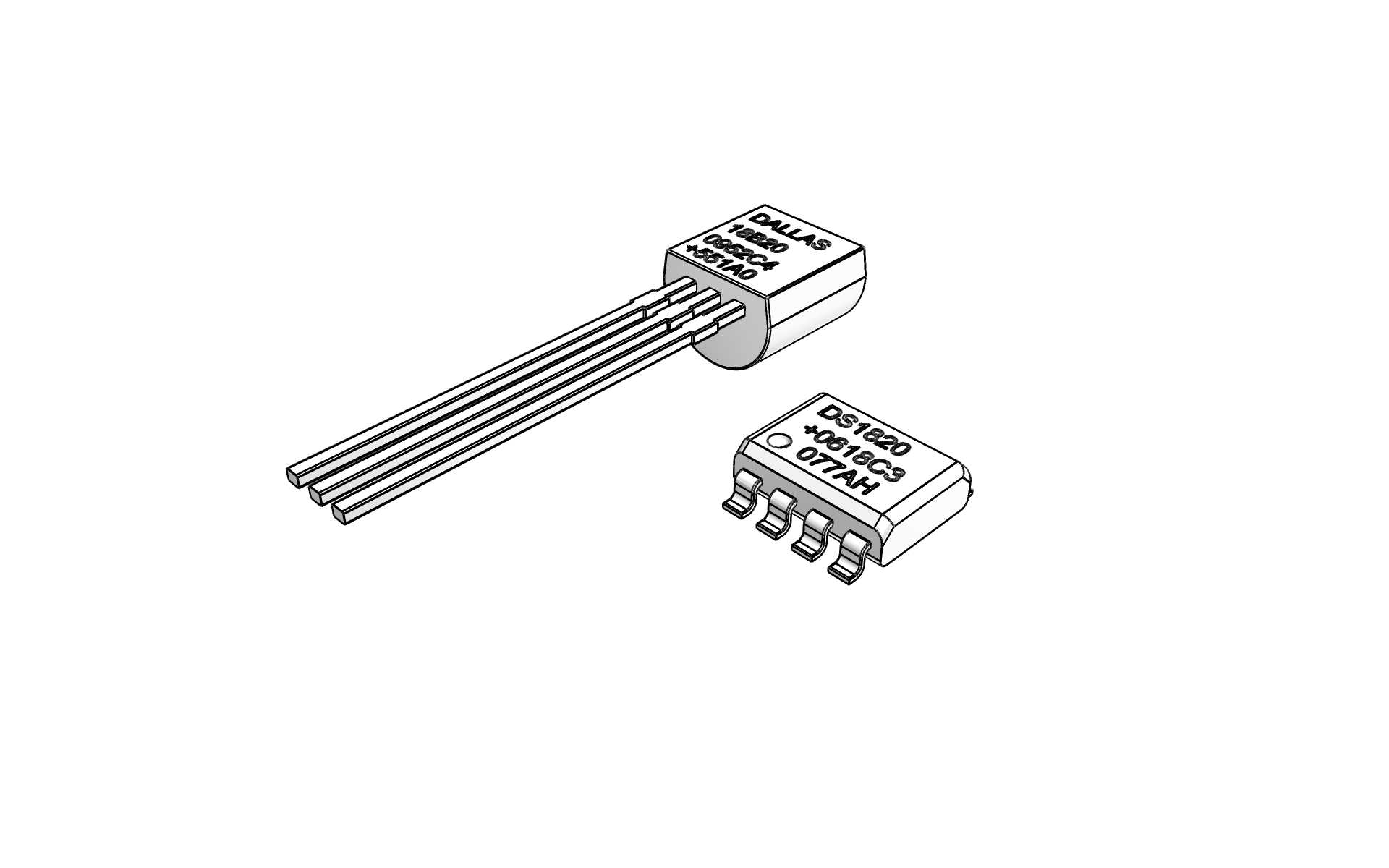

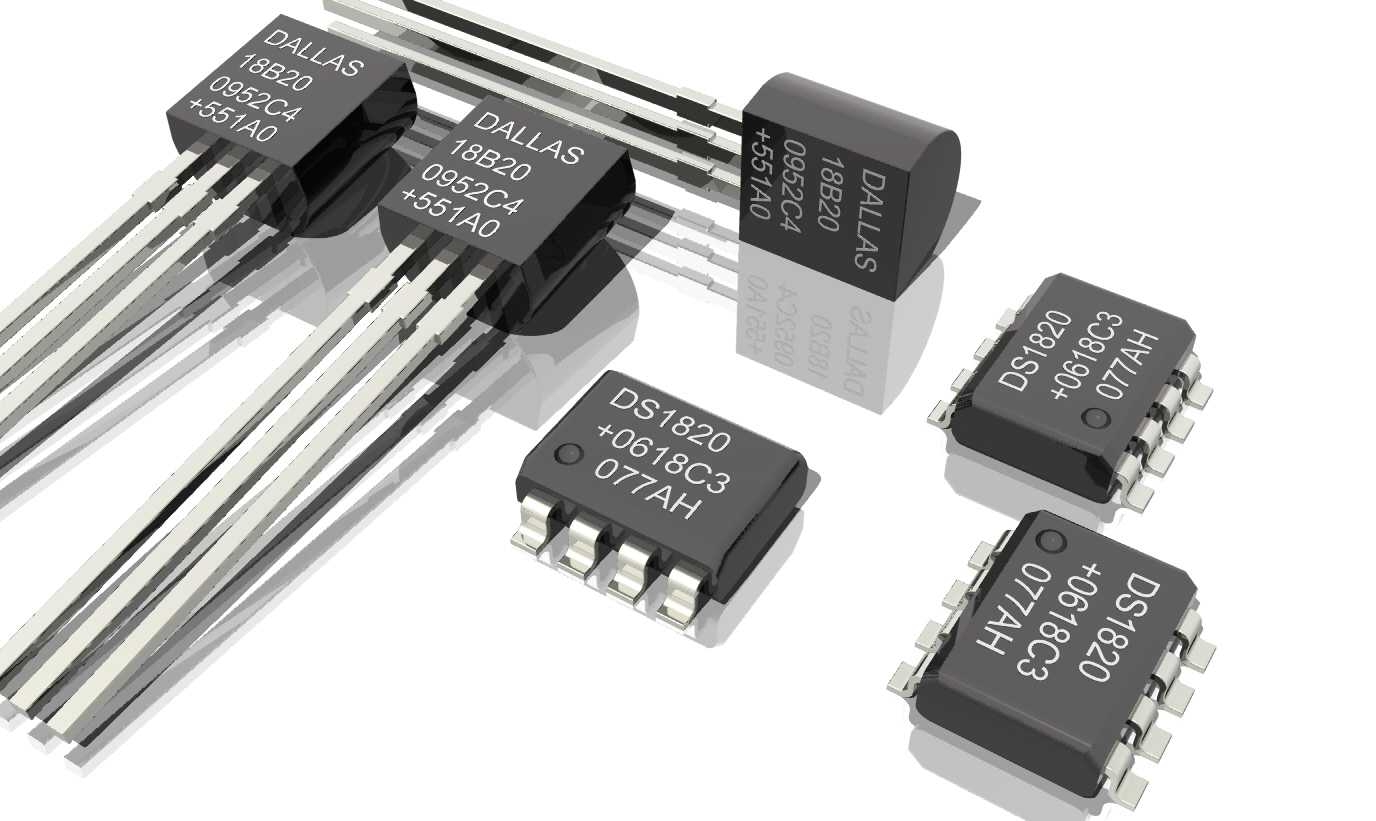

本次呈现的DS18B20数字温度传感元件三维结构，完整还原了该款单总线测温器件的真实物理形态，可直接用于电子设备温控系统的结构布局验证、装配干涉检查以及硬件开发阶段的空间适配模拟。在实际工业场景中，这类数字温度传感器广泛覆盖恒温控制设备、工业生产测温链路、民用消费类测温产品、热敏感系统防护等领域，小到家用温控小家电、计算机硬件温度监测，大到工业生产线环境测温、仓储环境温度管控、暖通空调系统温控节点，都能见到该类器件的应用身影。从实际用途来看，该器件无需额外外置测温元件，仅靠单根通信引脚即可完成多点组网测温，能够直接输出数字化温度读数，省去了传统模拟温度传感器所需的信号调理、模数转换等外围电路，大幅降低了测温节点的硬件设计复杂度与布线成本。从功能特性来看，该器件支持寄生电源供电模式，可直接通过通信数据线获取工作电能，供电电压适配区间覆盖3.0V至5.5V，常规测温量程覆盖-55℃至125℃，在-10℃到85℃的常用测温区间内精度可达±0.5℃，温度转换速度最快可在750毫秒内完成，同时支持用户自定义非易失性温度报警阈值，当监测温度超出设定区间时可主动触发报警标识，主控设备可通过报警搜索命令快速定位异常测温节点，无需逐点轮询读取温度值，大幅提升了多节点测温网络的异常响应效率。在设计思路上，该三维结构严格参照器件实际封装形态制作，还原了直插TO-92封装与贴片SOP-8两种常见封装的引脚排布、本体轮廓、引脚间距与安装定位特征，直插版本的引脚长度、引脚弯折角度完全匹配实际量产器件的成型标准，贴片版本的焊盘位置、引脚共面度参数完全贴合SMT回流焊的工艺要求，能够直接导入PCB设计软件完成板级布局的空间校验，避免结构设计阶段出现器件与周边壳体、其他电子元件的装配干涉问题。在外形尺寸与安装边界层面，直插封装版本的本体长宽高尺寸、引脚中心距完全符合行业通用封装规范，设计时预留的引脚焊接伸出长度、本体与PCB板的安装间隙完全匹配手工焊接与波峰焊的工艺要求；贴片封装版本的本体厚度、引脚伸出长度、焊盘占用区域完全贴合表面贴装工艺的设计规范，结构设计时可直接参照该模型预留器件安装空间，无需额外查找器件规格书核对安装尺寸，能够有效缩短硬件产品的结构开发周期，减少打样阶段的装配适配问题。
