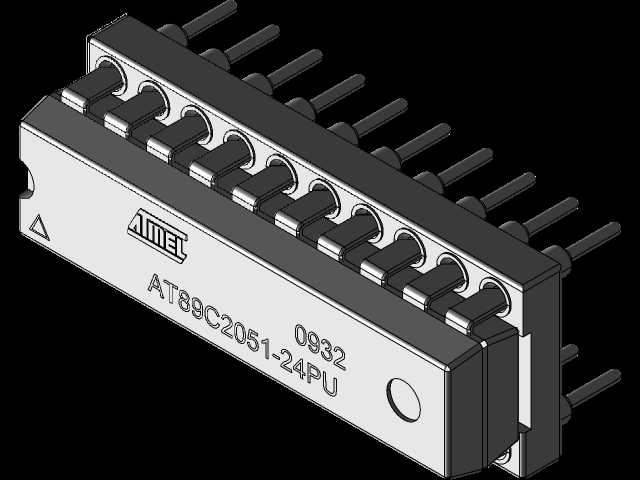

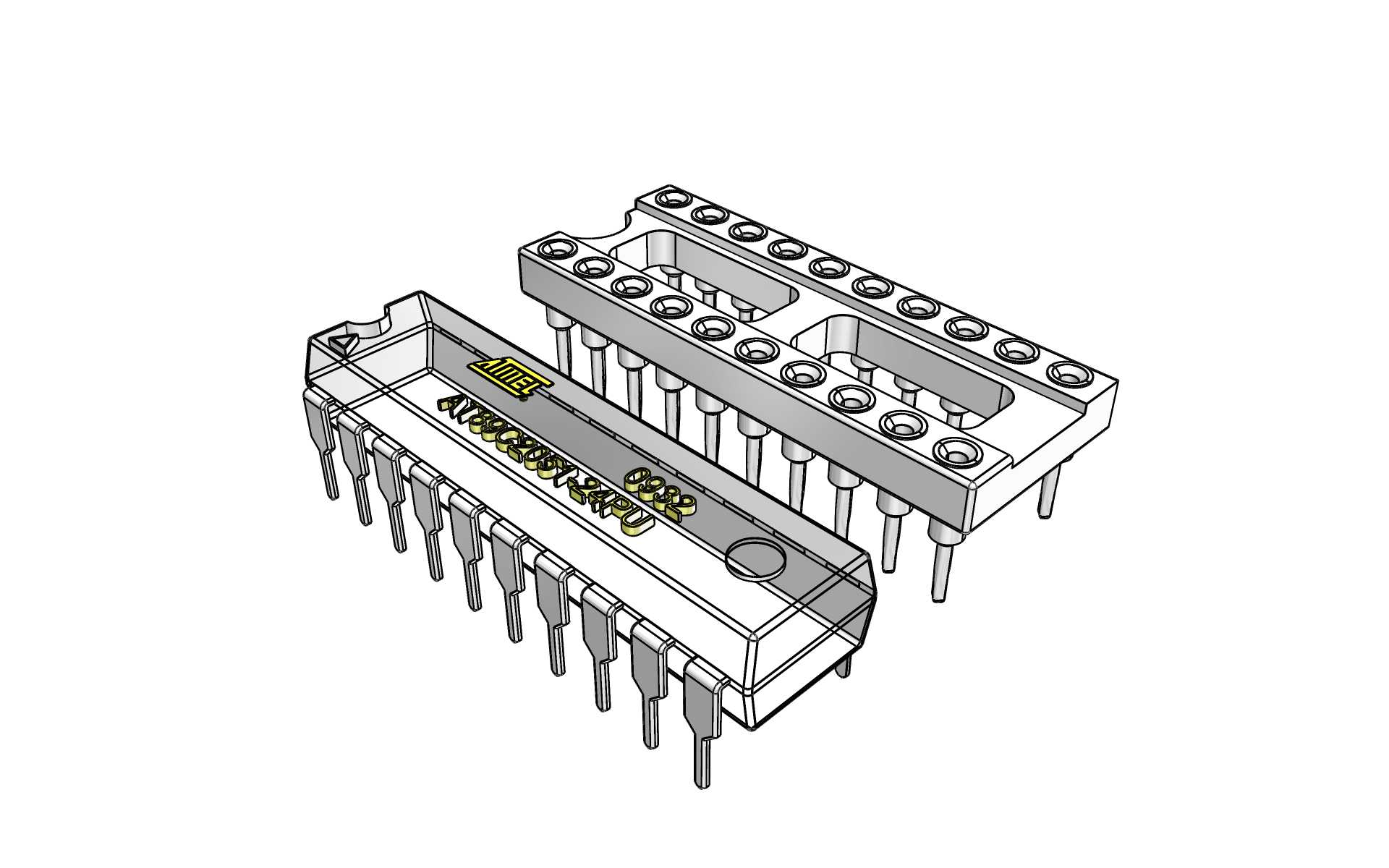

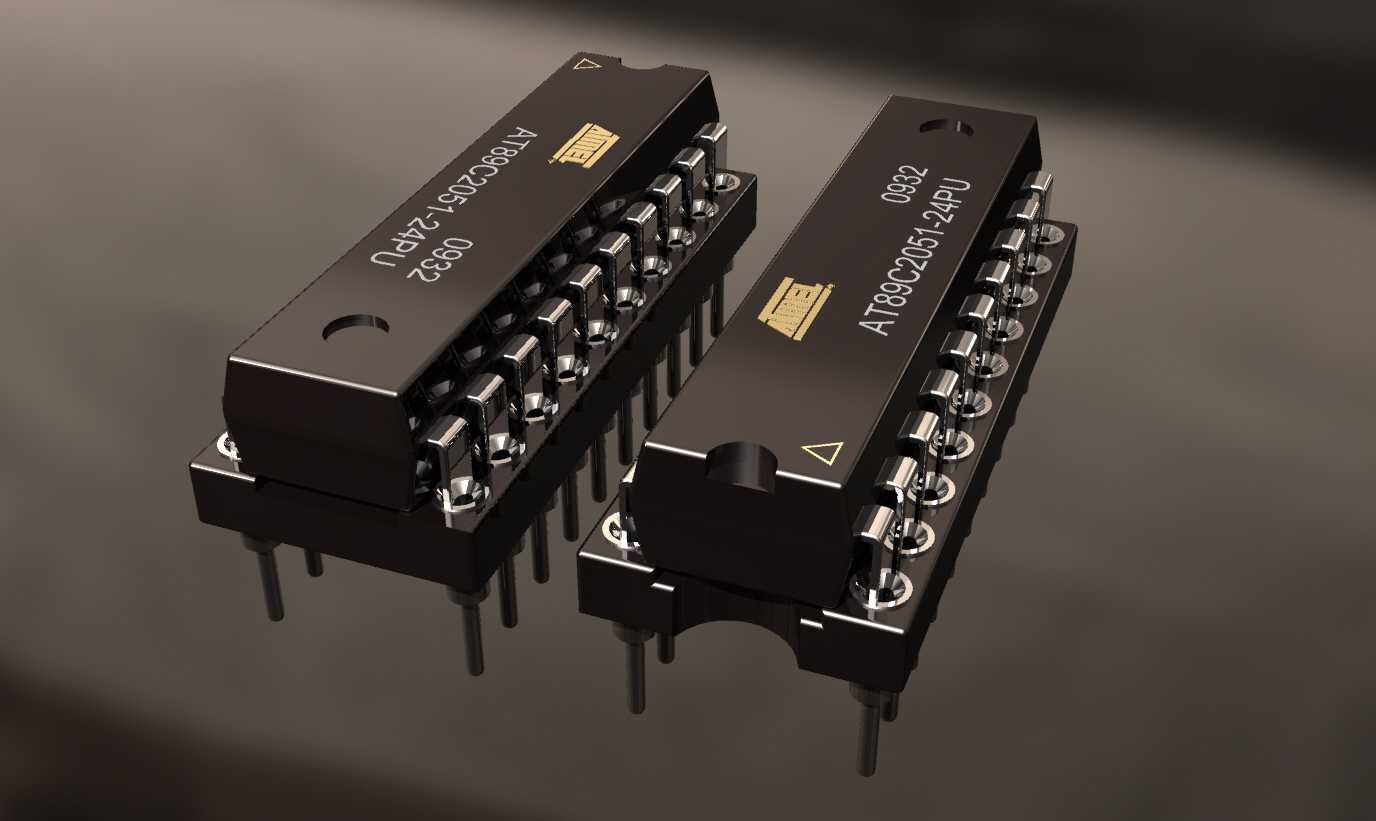

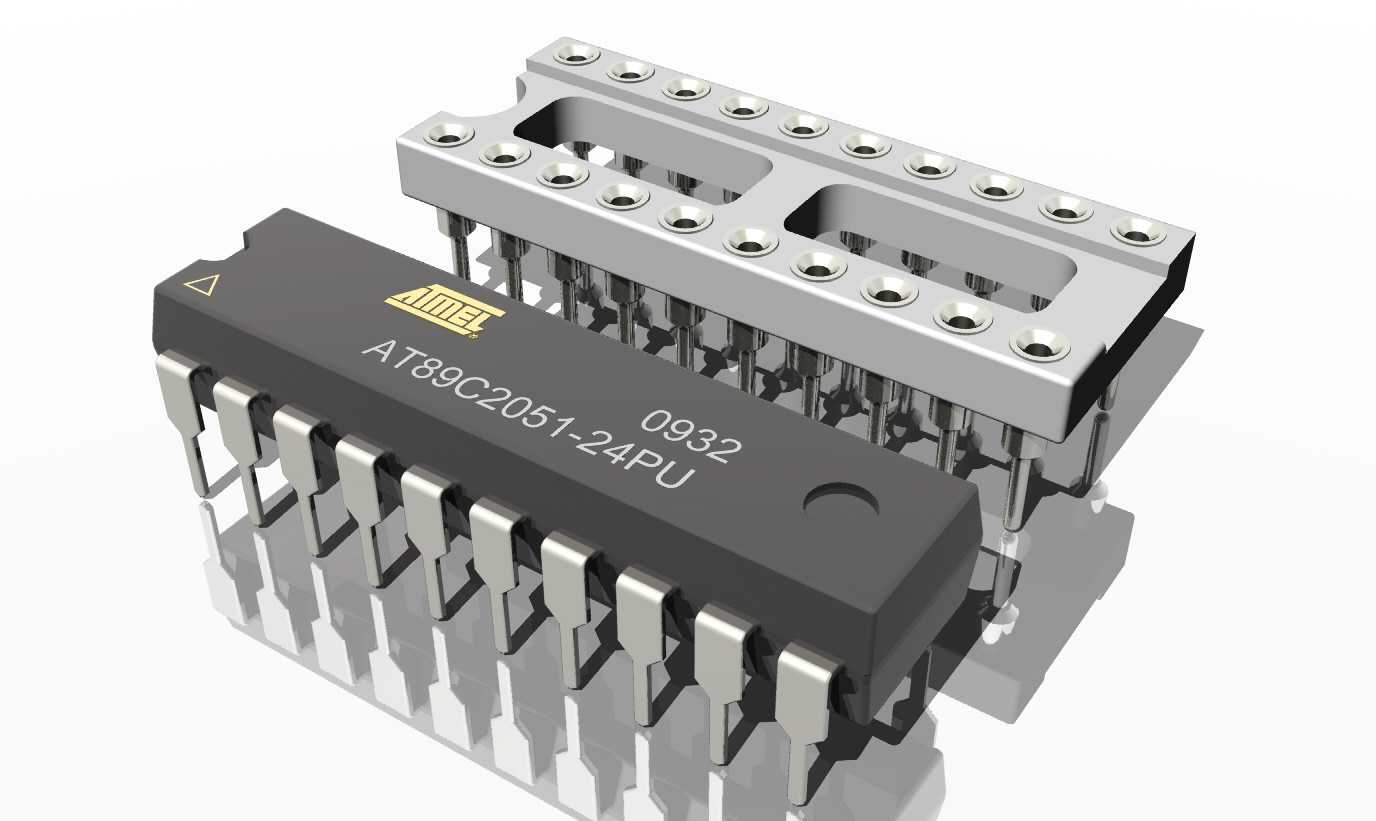

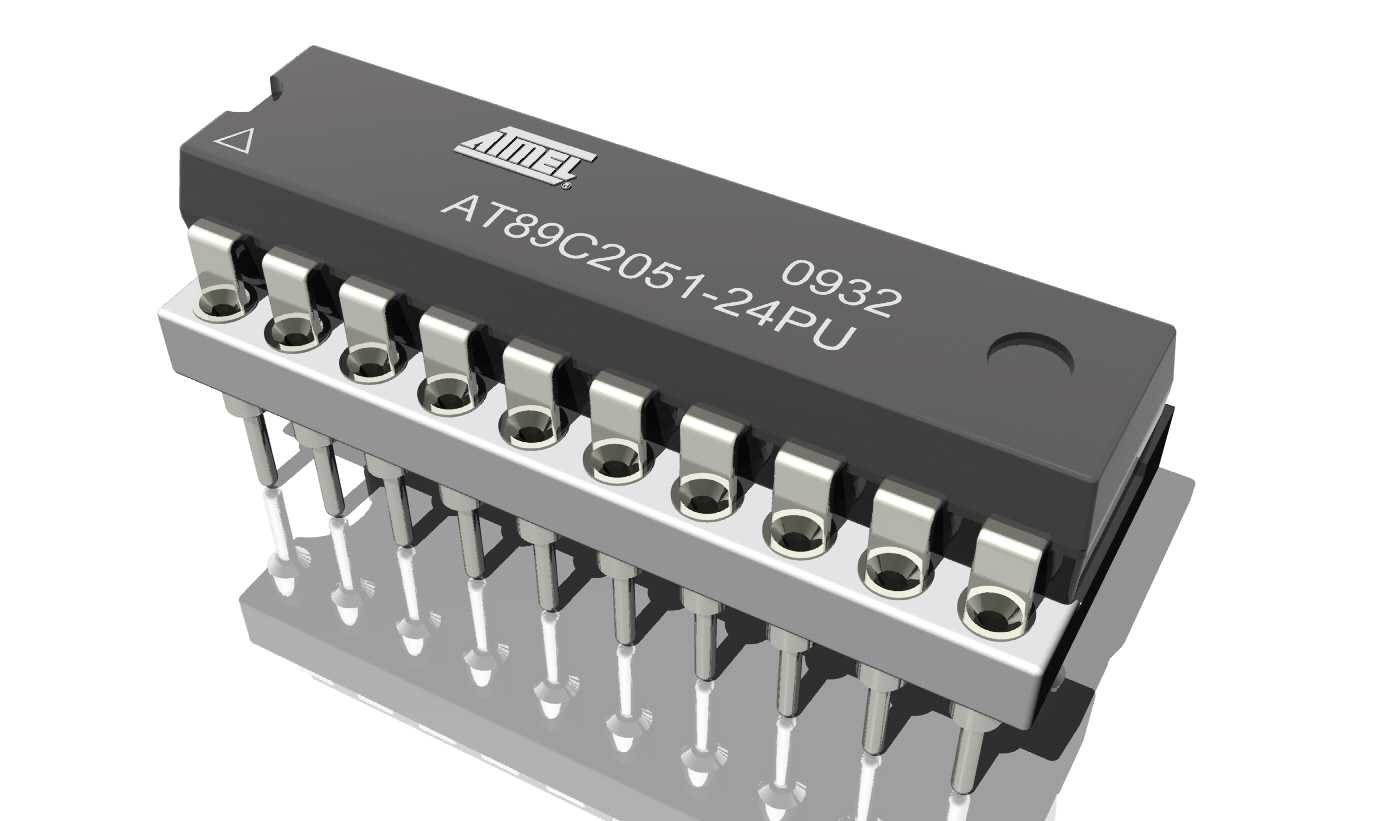

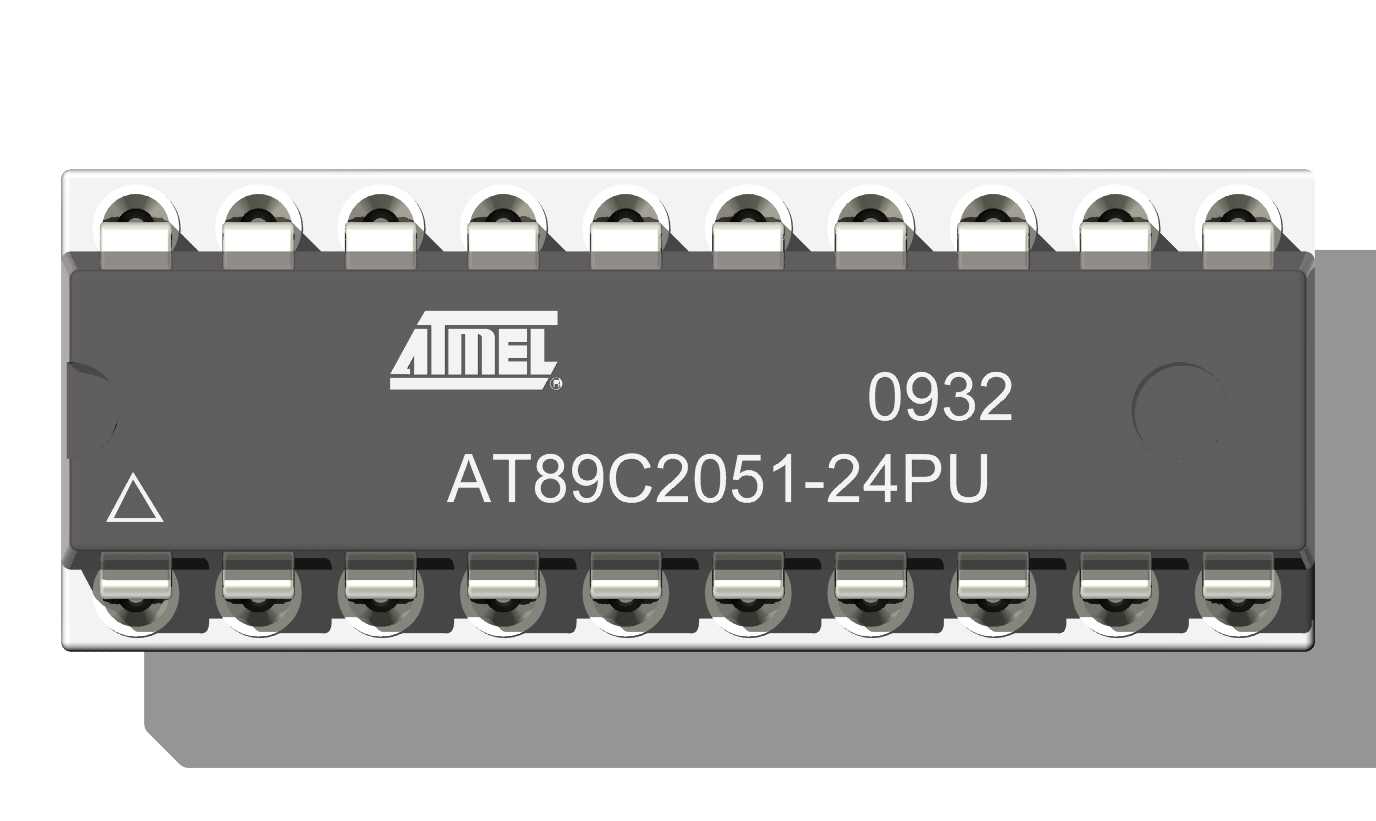

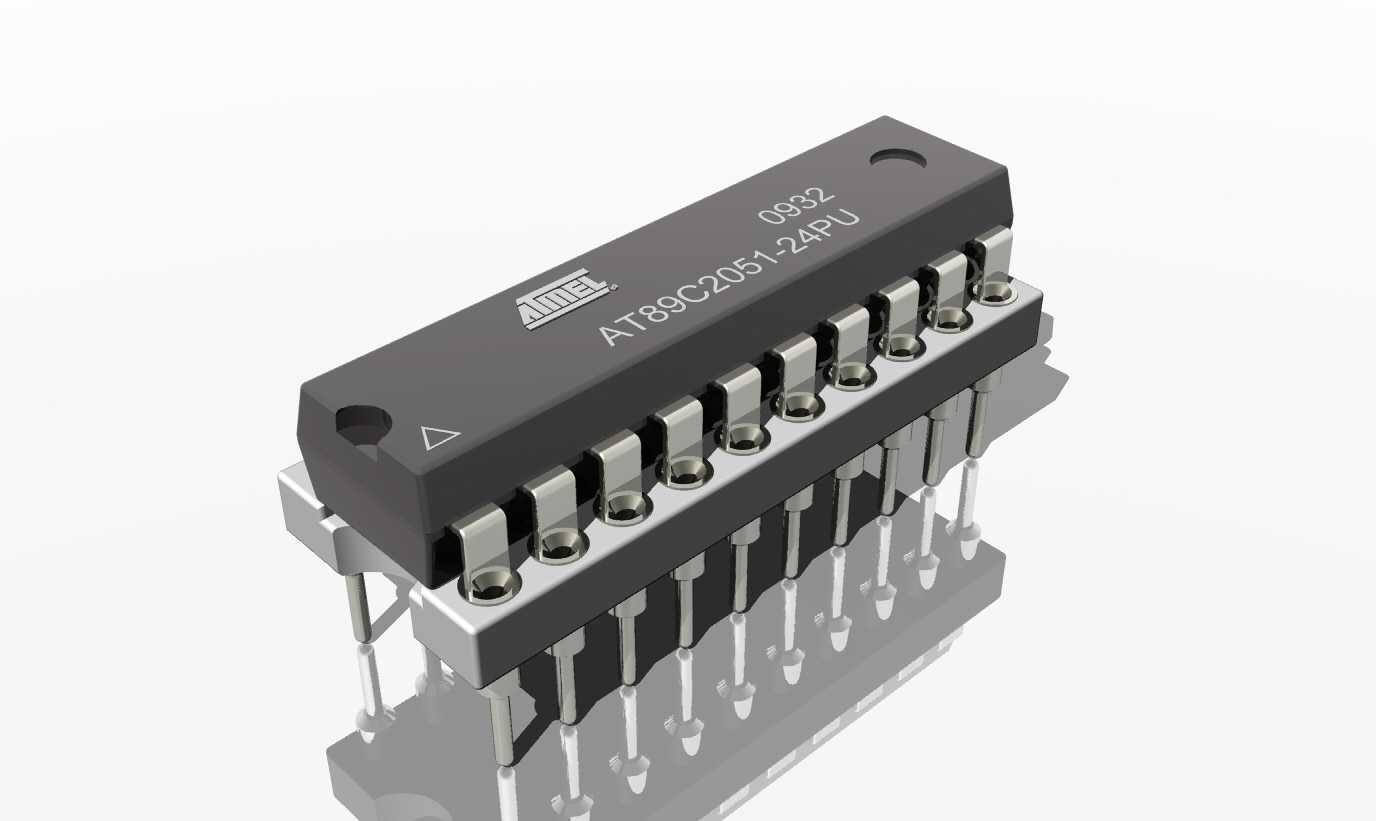

本次呈现的三维模型还原了直插封装的AT89C2051八位微控制器与配套双列直插IC插座的完整结构,二者是嵌入式控制领域应用极为广泛的基础电子元器件,在小型智能家电控制板、简易工业传感节点、教学实验电路、消费类电子小产品的控制模块中都承担核心运算控制功能。从实际用途来看,这款单片机可独立完成简单的逻辑运算、IO口电平控制、串口数据传输任务,无需搭配复杂外围电路即可实现小型设备的控制需求,配套的IC插座则用于电路板上的芯片可拆卸安装,避免焊接拆换时损伤芯片引脚与电路板焊盘,方便后期程序烧写调试与故障芯片替换。从功能特性来看,这款单片机兼容标准MCS-51指令集,内置可反复擦写的程序存储空间与通用数据内存,具备十五个可编程IO通道、两个十六位定时计数单元、全双工串行通讯通道,可直接驱动小功率LED负载,内置模拟比较器模块,支持宽电压工作范围与低功耗休眠模式,能够适配多数低复杂度控制场景的供电与功能需求。在设计思路上,模型严格还原了芯片与插座的实际结构:芯片主体采用黑色阻燃塑封外壳,表面印有清晰的型号标识与定位标记,两侧引脚按照标准DIP-20封装的间距排布,引脚末端做了便于插入插座的倒角处理,塑封体一端的圆形凹点为引脚1定位标识,避免安装时插反方向;配套的IC插座采用耐高温绝缘基座,上下两排接触弹片对应芯片引脚位置设计,基座两端的固定孔用于将插座焊接固定在电路板上,弹片采用弹性导电金属材质,能够保证芯片插入后接触可靠,同时兼顾多次插拔的耐用性。从外形尺寸与安装边界来看,芯片与插座完全匹配标准20脚双列直插封装的安装尺寸,引脚间距为2.54mm标准间距,两排引脚之间的排距为7.62mm,塑封体宽度、长度以及引脚伸出长度都完全符合行业通用封装规范,安装时仅需在电路板上预留对应尺寸的焊盘位置,插座焊接完成后芯片可直接垂直插入,无需额外调整安装空间,能够直接适配所有遵循标准DIP-20封装规范的电路板设计,可直接用于电路板装配仿真、教学演示模型、电子产品结构验证等场景,帮助设计人员提前确认元器件布局的合理性,避免实际生产中出现安装干涉、引脚对位偏差等问题。
- 上一篇:DS18B20数字温度传感元件三维结构
- 下一篇:12V微型直流电动泵结构设计方案
- 全部评论(0)
- 模板大小: 25.05 MB
- 售价:5金币
- 下载次数: 400
- 系统要求: STEP / IGES,Rendering,STEP / IGES,Rendering
- 软件分类: 通用机械零部件
