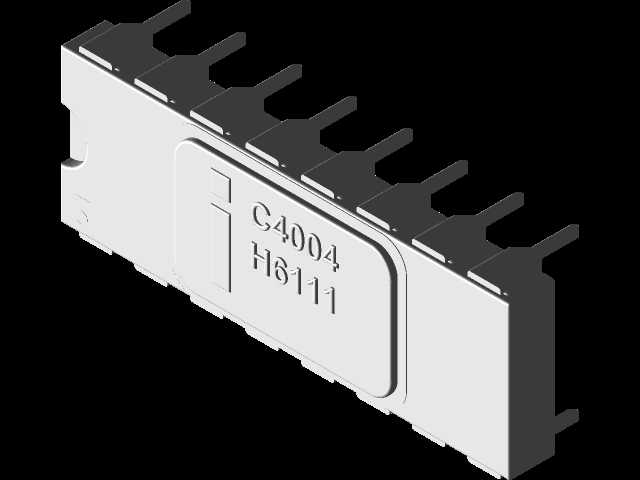

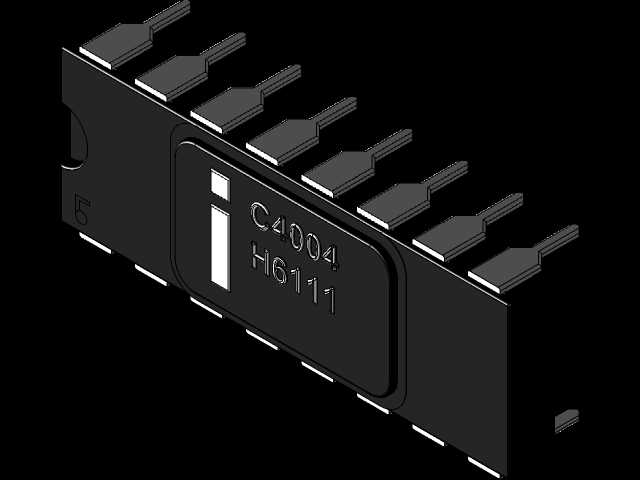

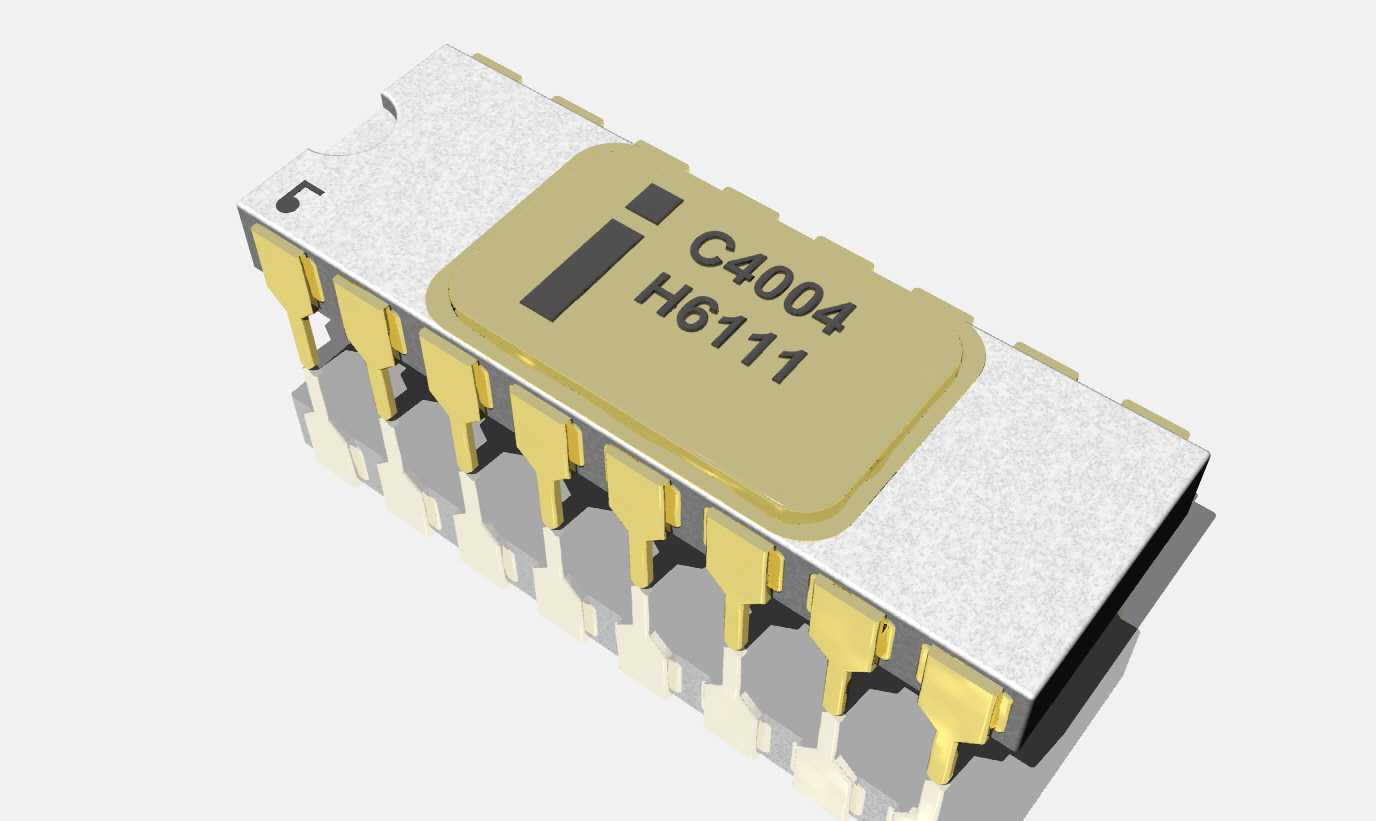

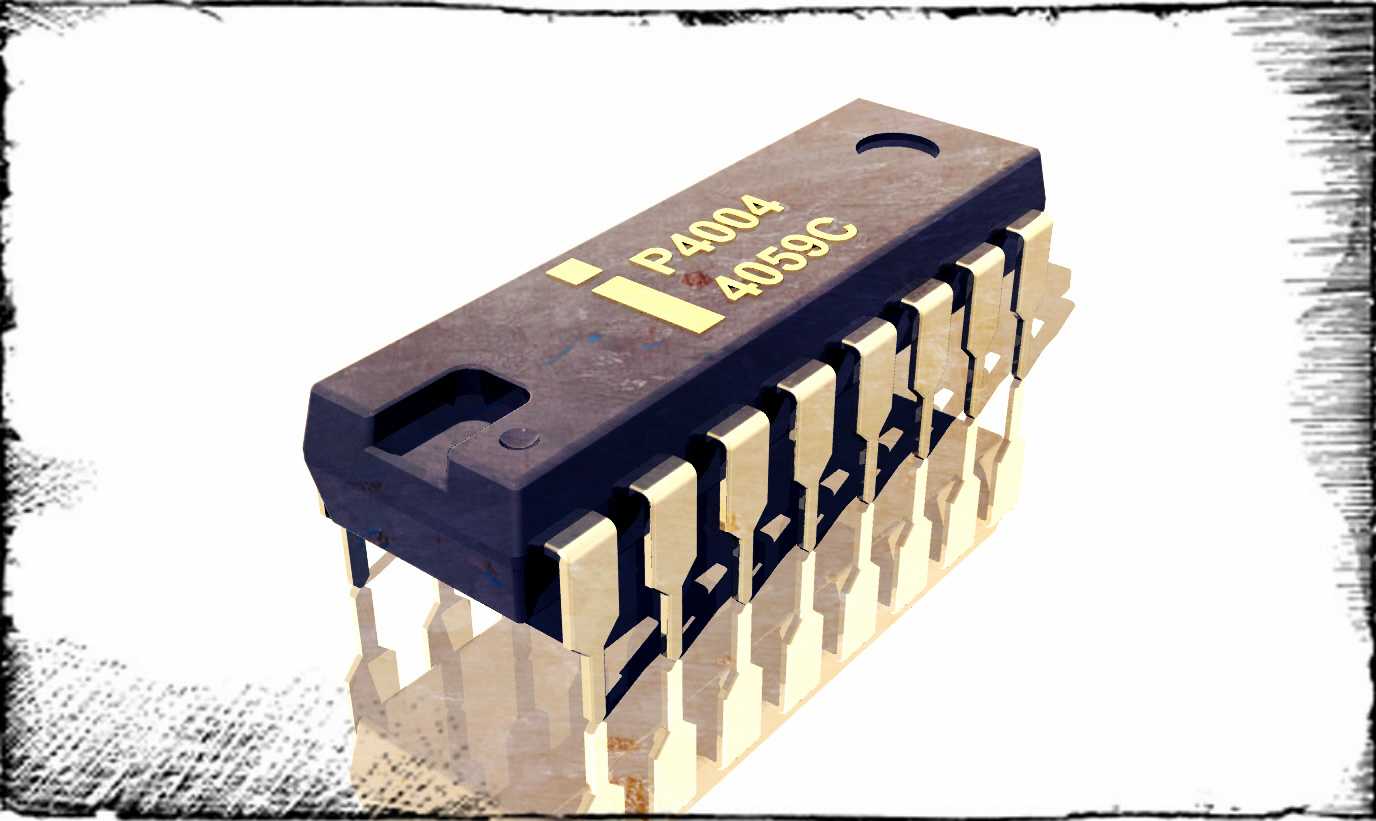

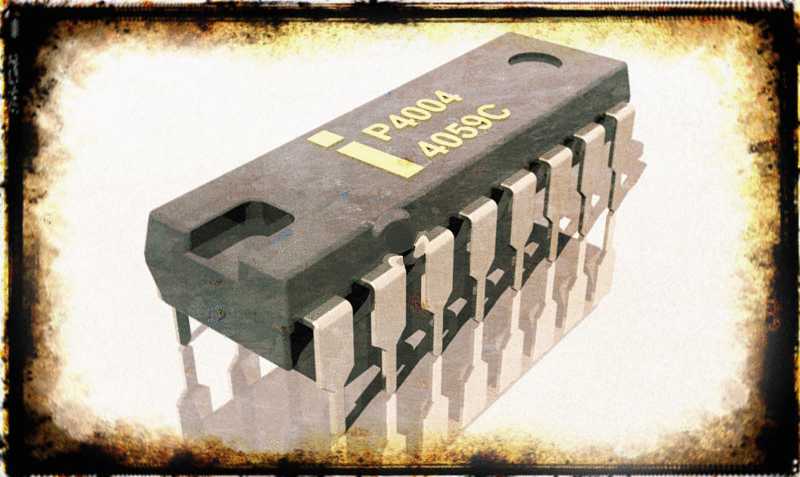

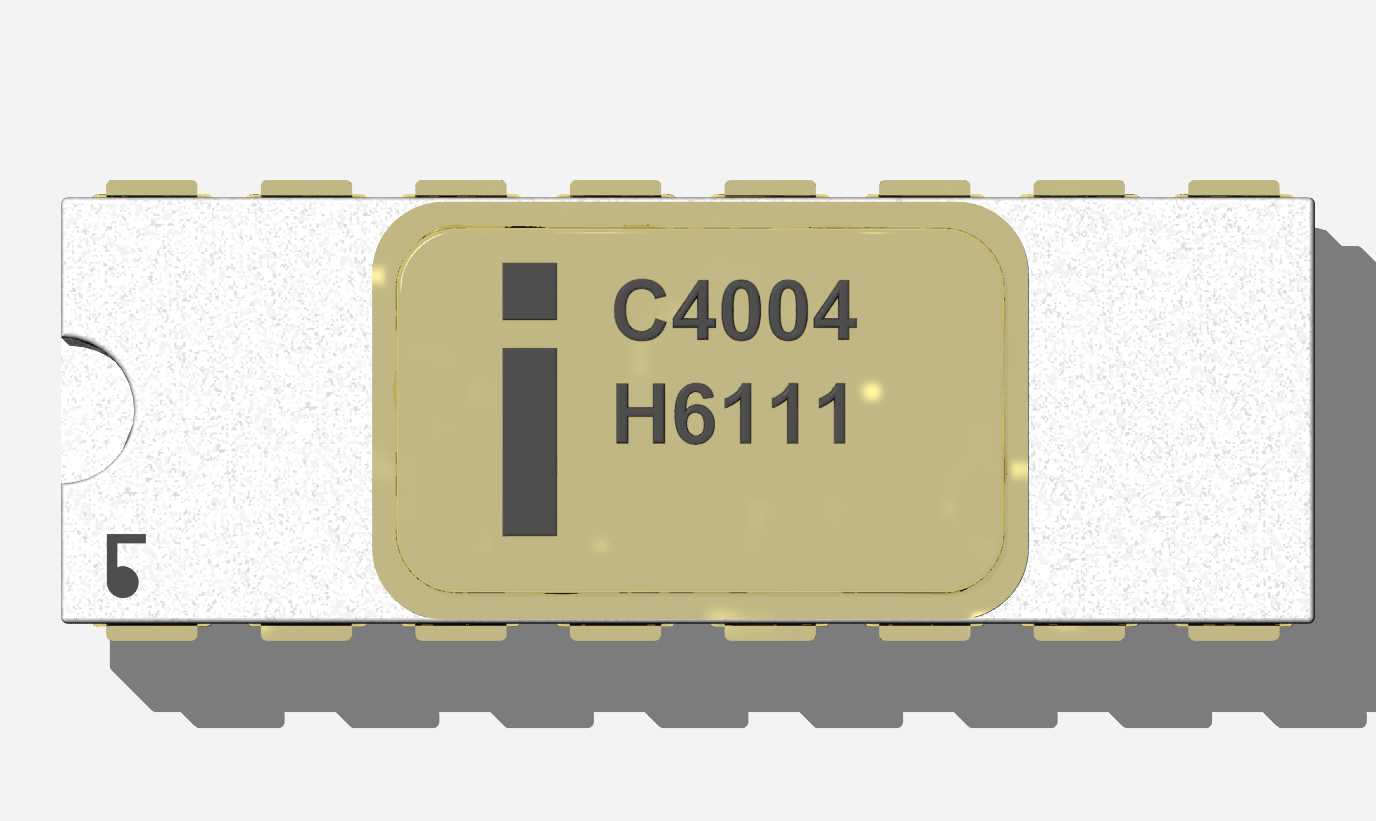

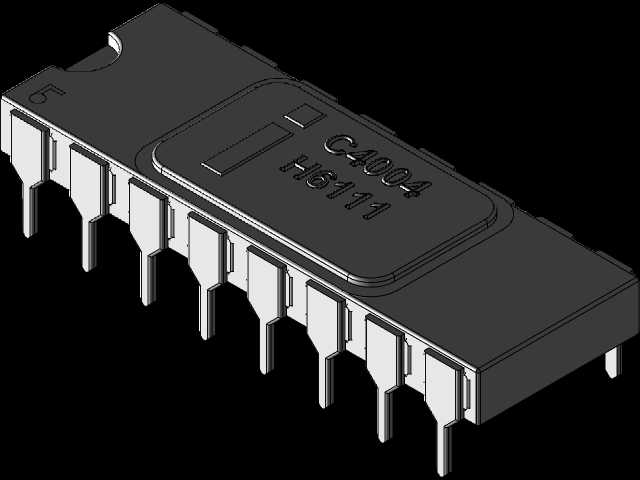

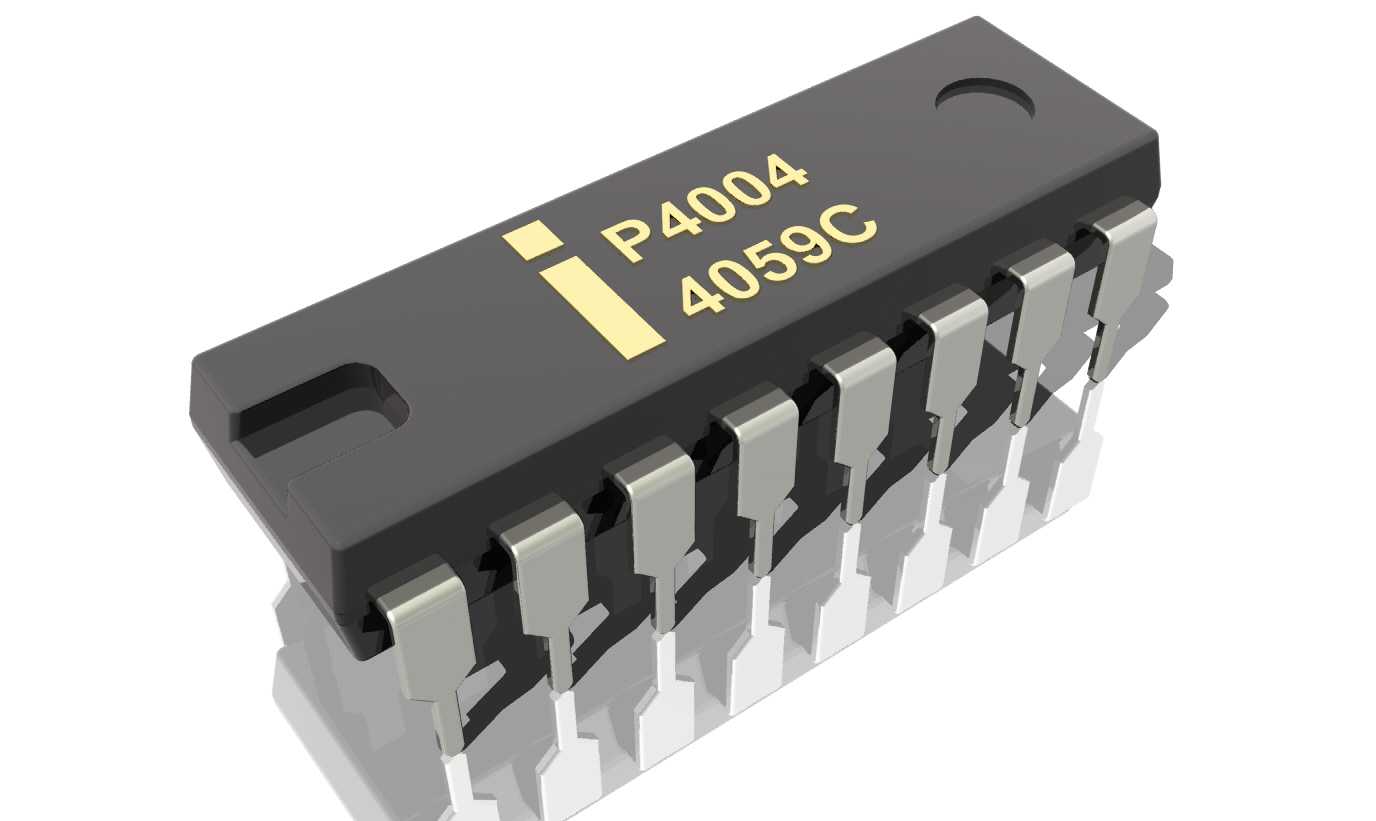

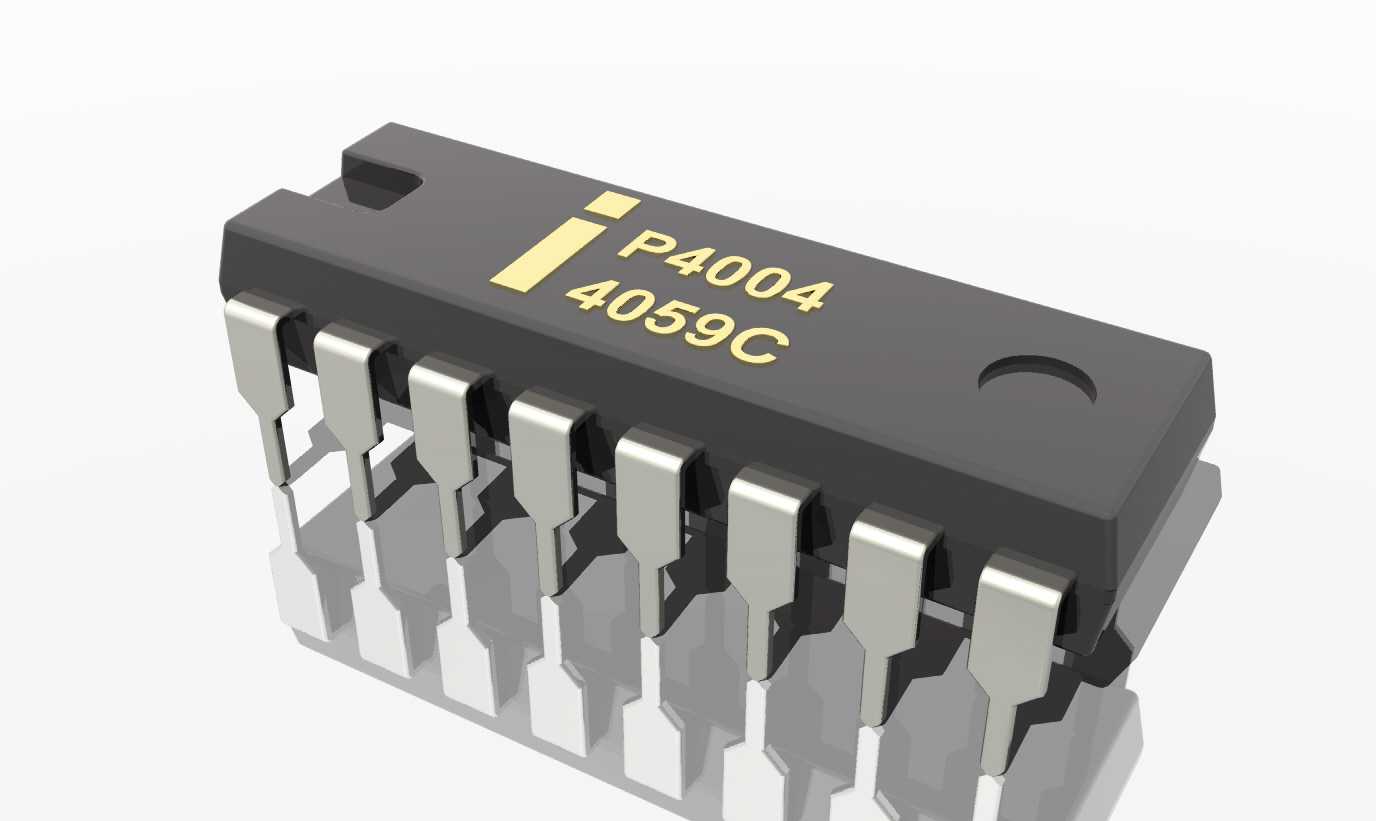

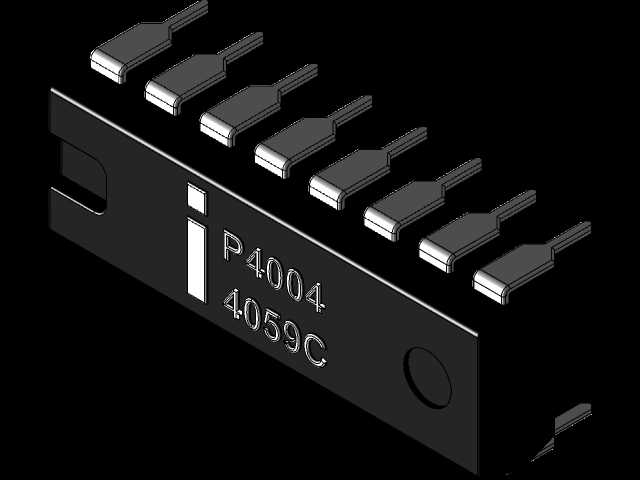

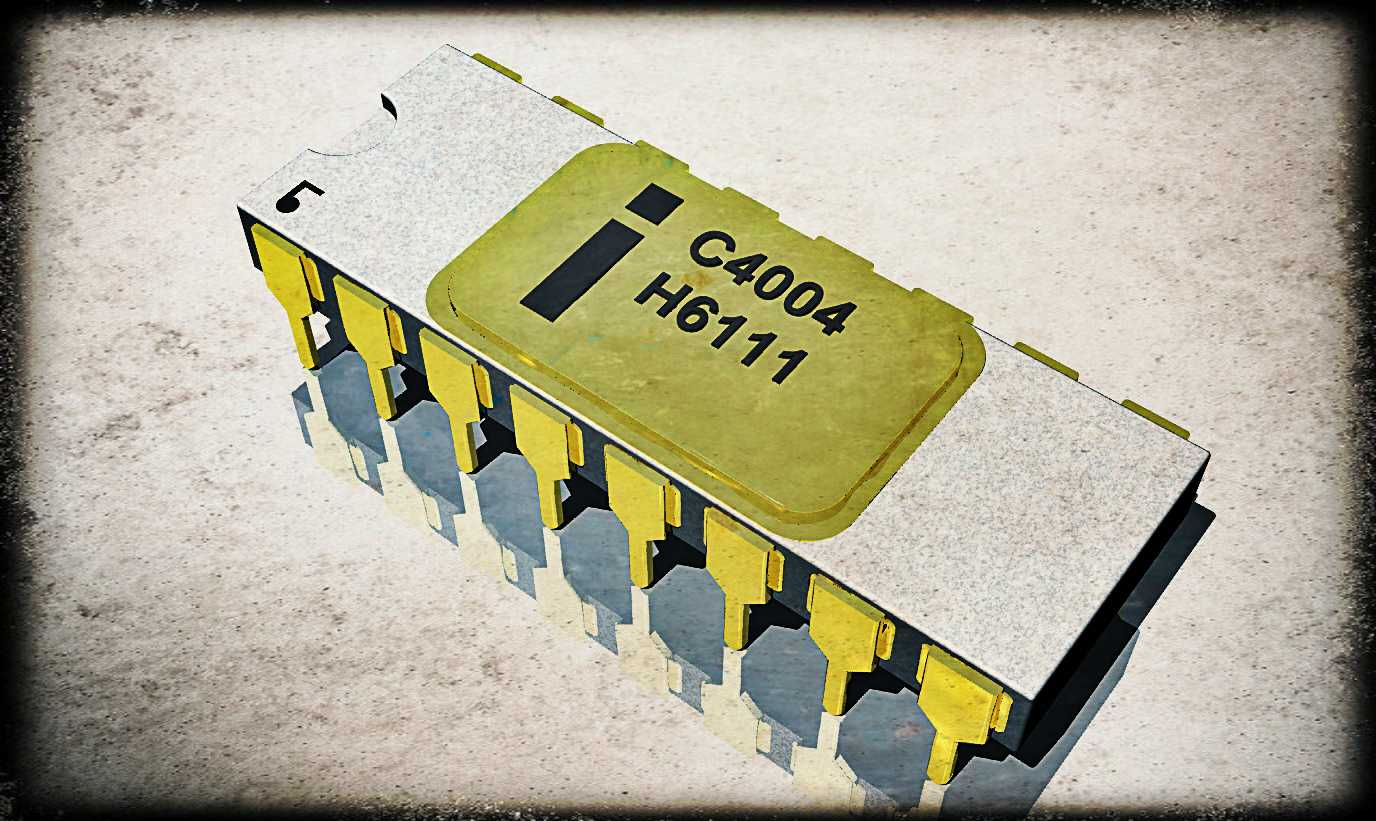

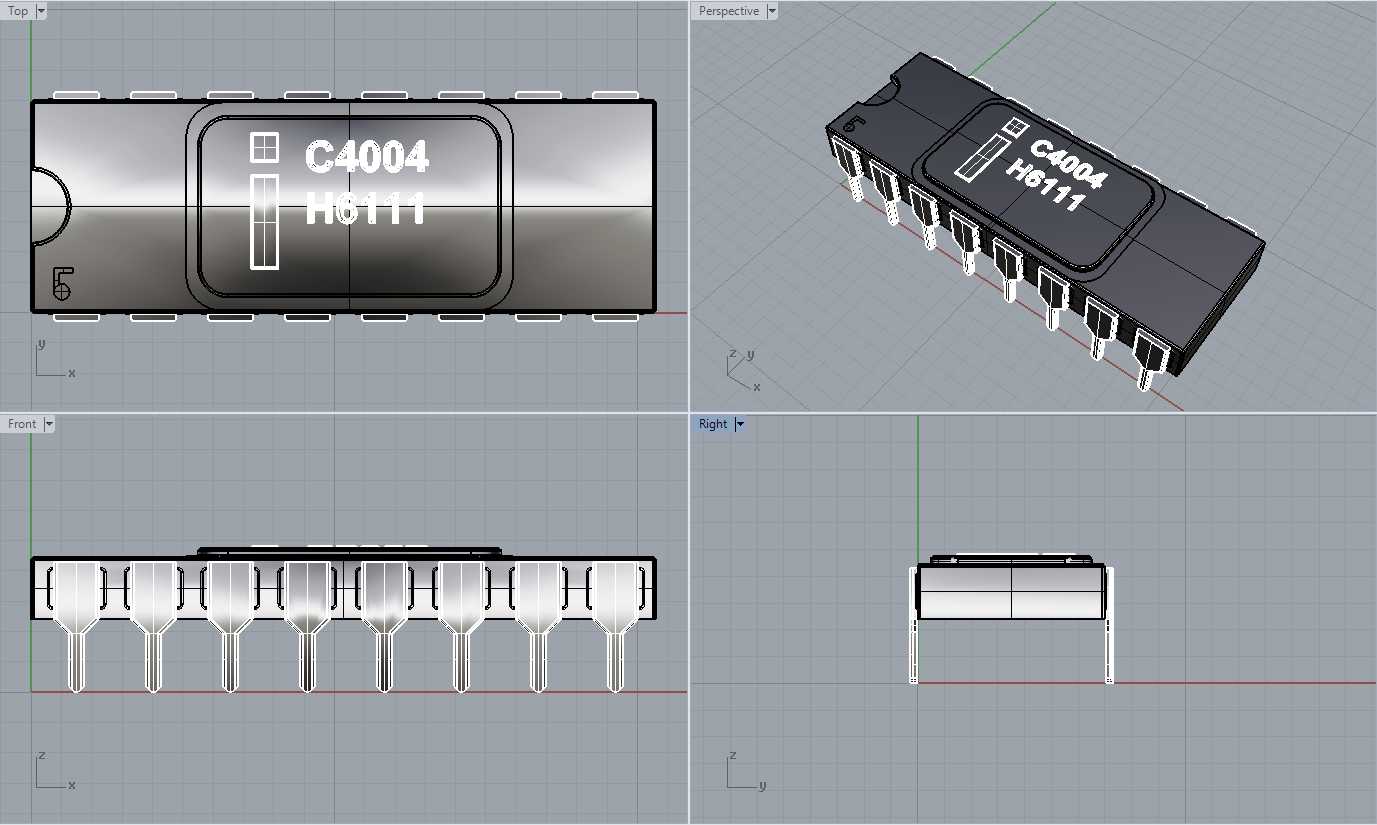

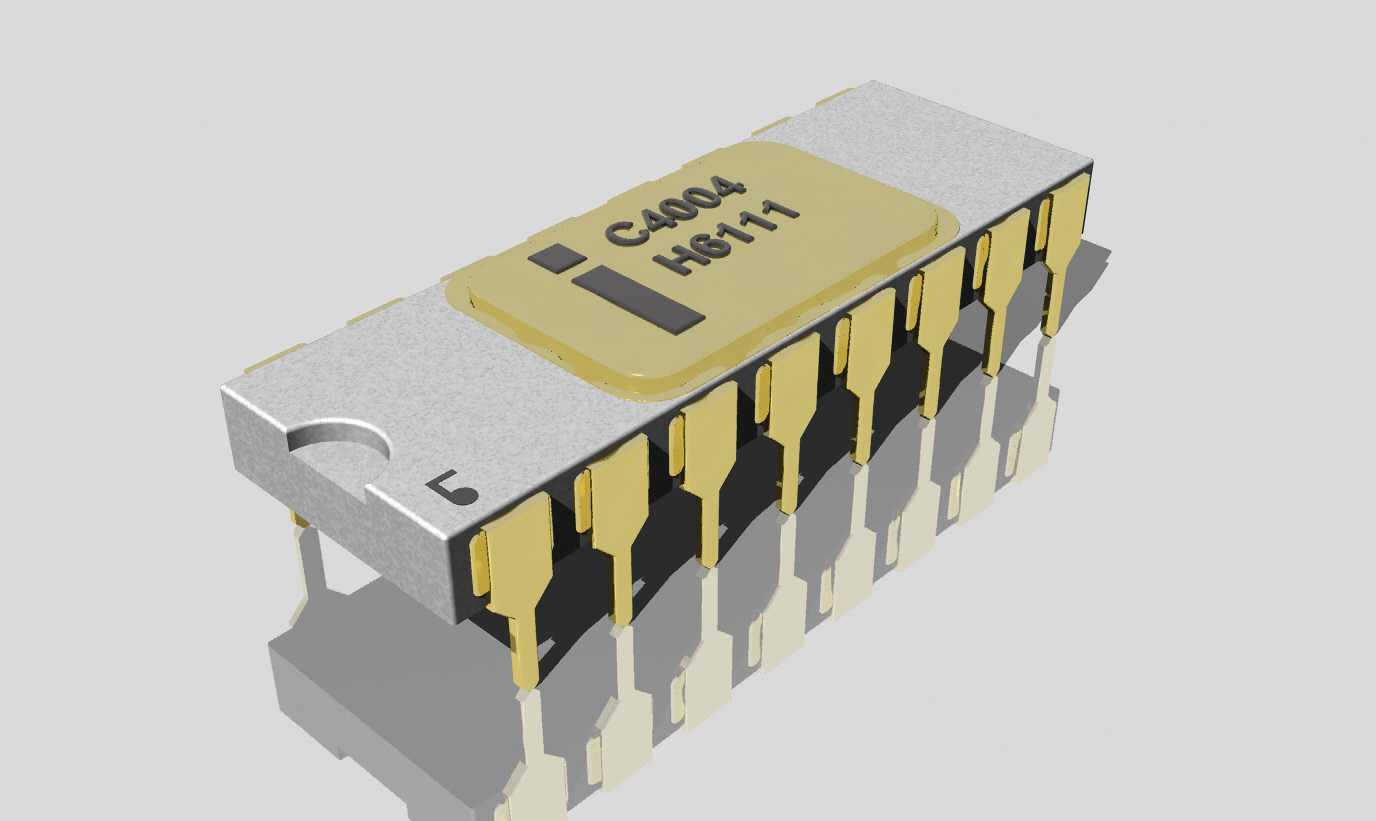

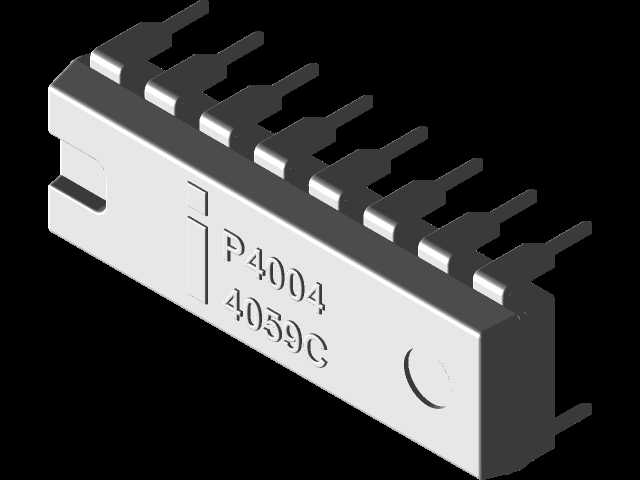

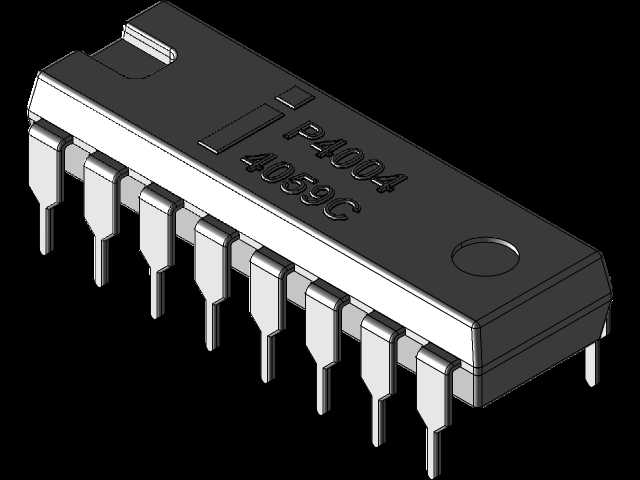

这款微处理器模型还原了早期商用微处理器的经典双列直插封装结构,在电子行业的应用场景覆盖早期嵌入式系统教学演示、计算机发展史科普展陈、复古计算设备复刻研发等多个领域。作为早期大规模集成电路的代表性产物,该处理器的核心用途是完成基础算术逻辑运算与简单指令执行,可搭载于早期工业控制单板机、简易计算器、小型嵌入式测控装置中,承担设备核心运算调度的功能,在半导体发展历程中有着标志性的地位。从功能特性来看,该处理器采用陶瓷镀金封装结构,金色顶盖区域用于标注产品型号与生产标识,两侧对称排布的直插式引脚为信号传输、供电接入的核心连接结构,引脚间距符合早期双列直插封装的通用标准,可适配对应规格的焊接式插座或直插焊盘,保障信号传输的稳定性。模型的设计思路完全遵循早期半导体器件的封装逻辑,首先还原了陶瓷基底的方正轮廓与边角定位缺口,该缺口用于安装时的方向识别,避免引脚插反导致的器件烧毁;其次精准还原了顶盖与基底的压合结构,还原了早期陶瓷封装的气密性设计特征,同时对引脚的弯折弧度、伸出长度做了等比例还原,每根引脚的粗细、间距都与实物保持一致,能够直观呈现双列直插封装的安装特征。从外形尺寸与安装边界来看,该处理器整体为长条形方正结构,引脚分列两侧向外伸出后向下弯折,安装时需要在电路板上预留对应数量的焊盘孔位,孔位间距与引脚排布完全匹配,器件本体与电路板表面保持特定高度,避免引脚弯折处与板面接触造成短路,同时陶瓷本体的厚度设计也预留了顶盖标识区域的凸起空间,不会与周边低矮元件产生安装干涉。模型完整呈现了早期微处理器的外观结构特征,可用于电子工程教学中帮助学习者理解集成电路封装形式的演变,也可作为计算机历史展陈的具象化展示载体,直观展现半导体产业早期产品的设计特点与结构逻辑。
- 上一篇:12V微型直流电动泵结构设计方案
- 下一篇:USB接口电路板常用直插电子元器件集合
- 全部评论(0)
- 模板大小: 48.11 MB
- 售价:5金币
- 下载次数: 157
- 系统要求: STL,STEP / IGES,STEP / IGES,STL,STEP / IGES,Rendering,STEP / IGES,Rendering
- 软件分类: 通用机械零部件
