PT-10型碳膜电位计电子元件结构设计

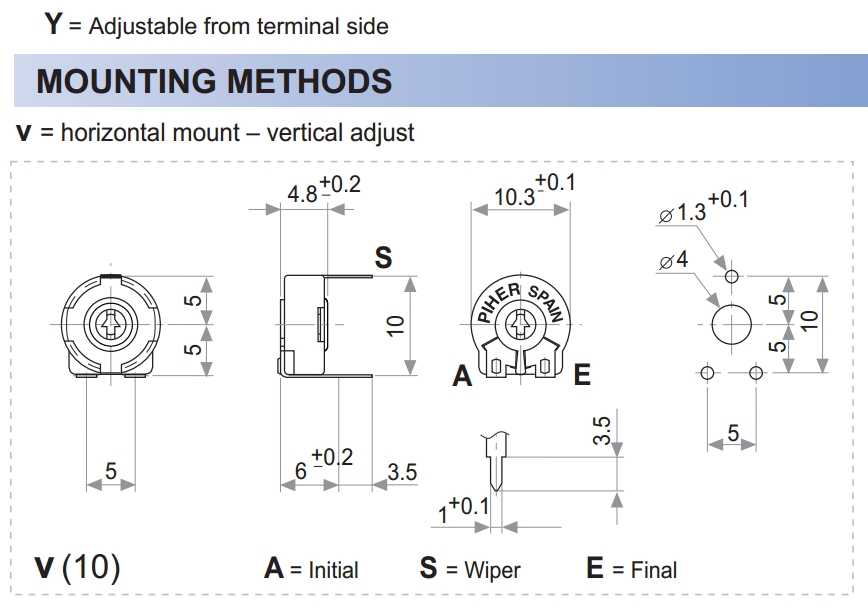

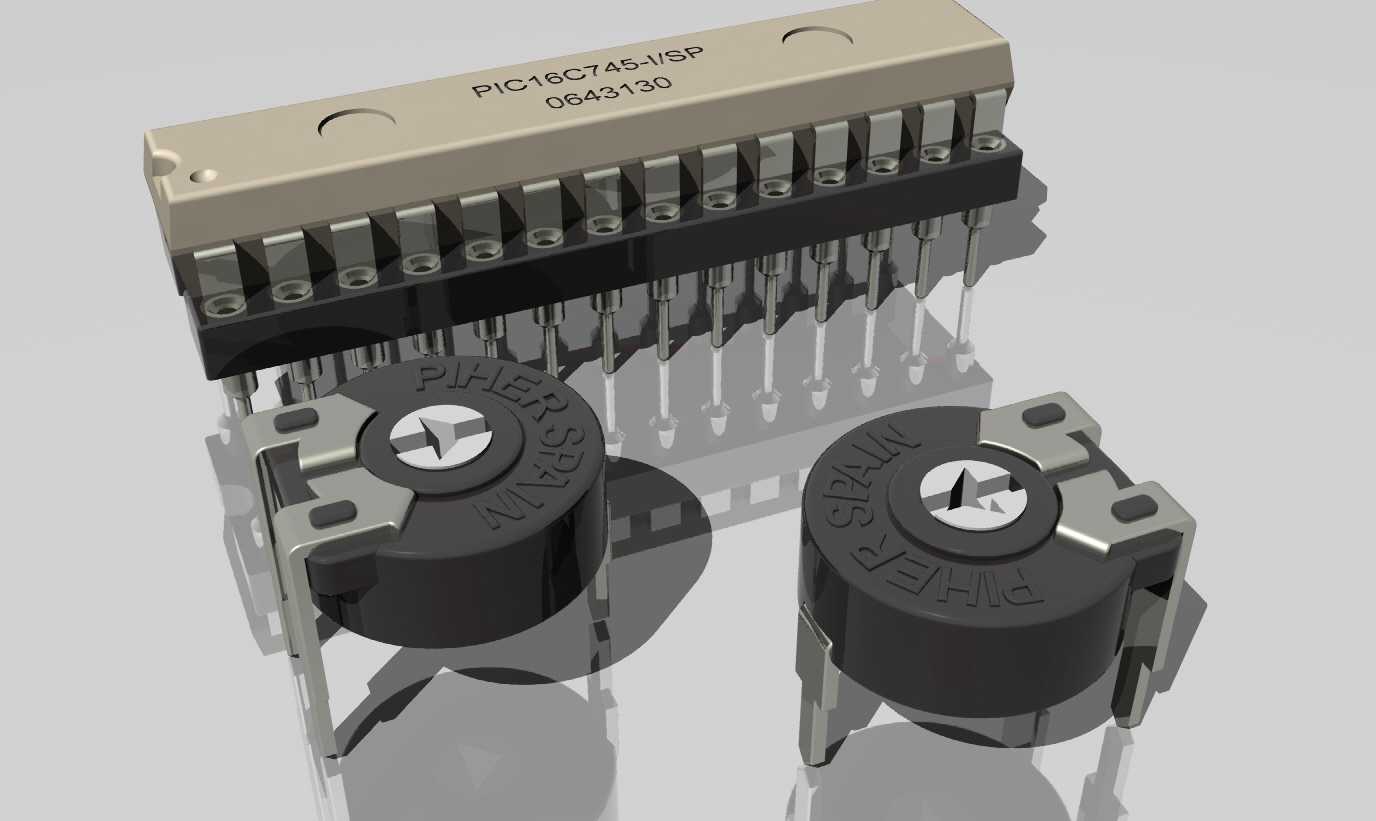

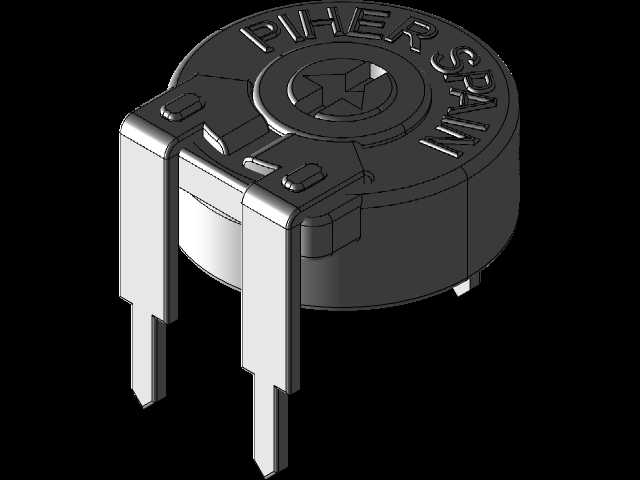

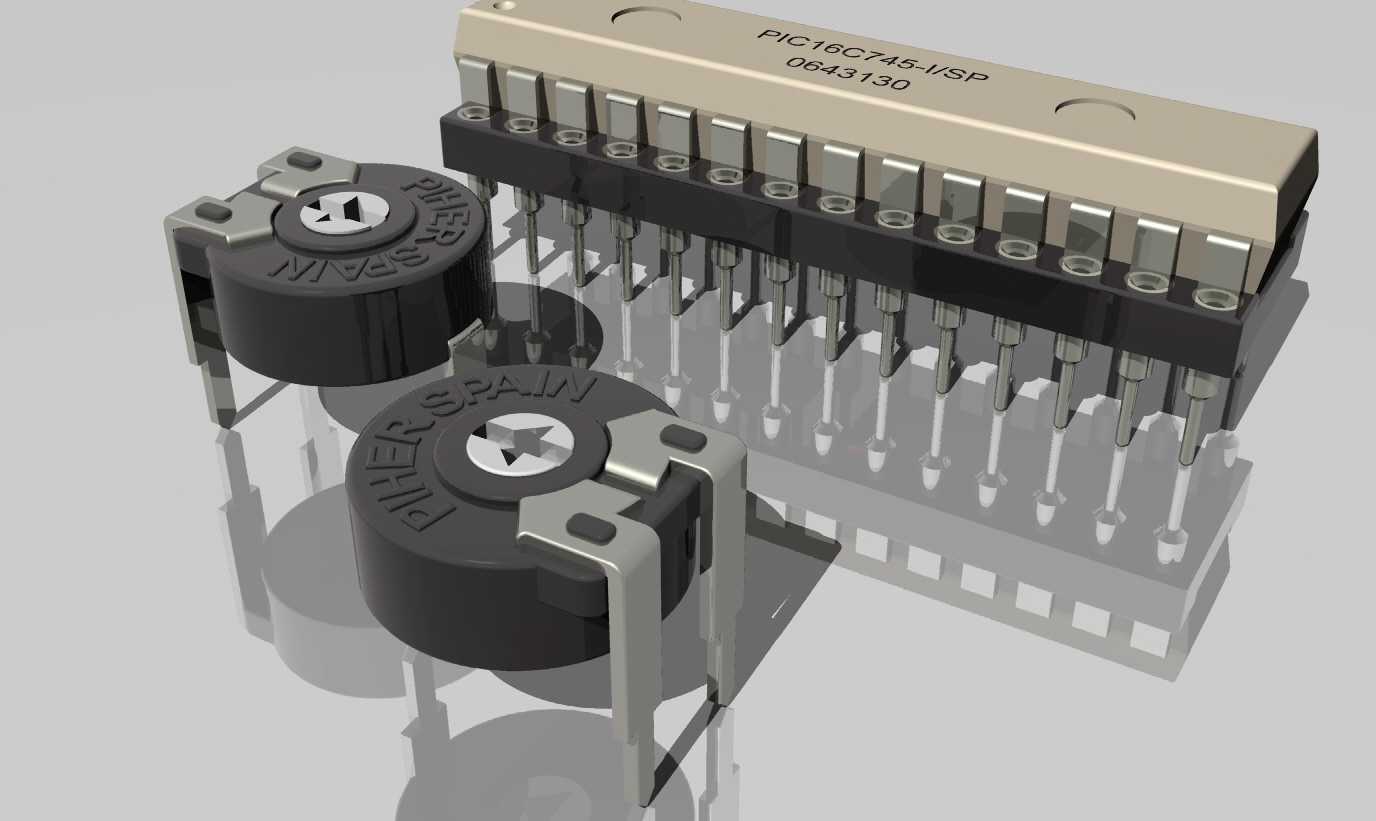

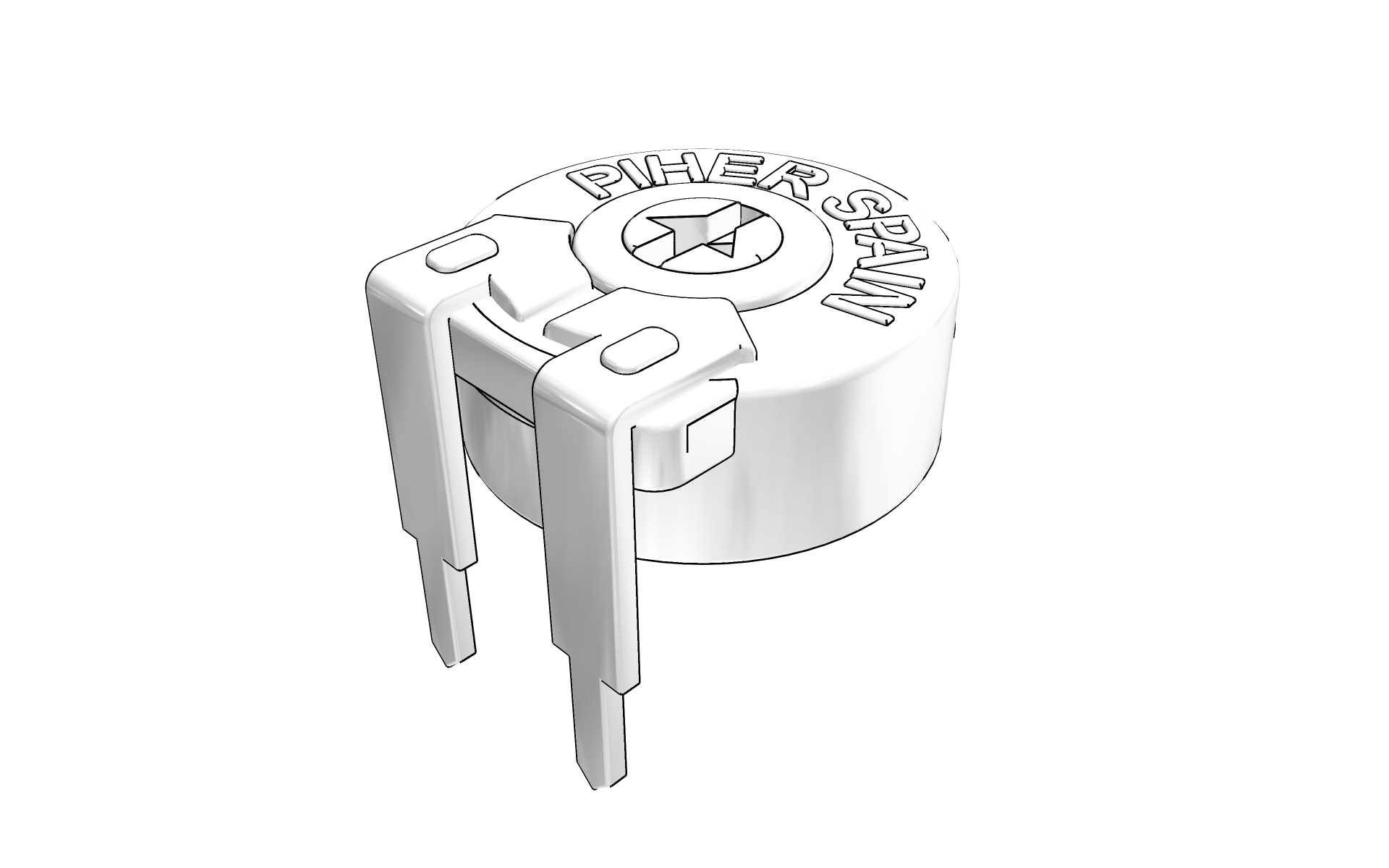

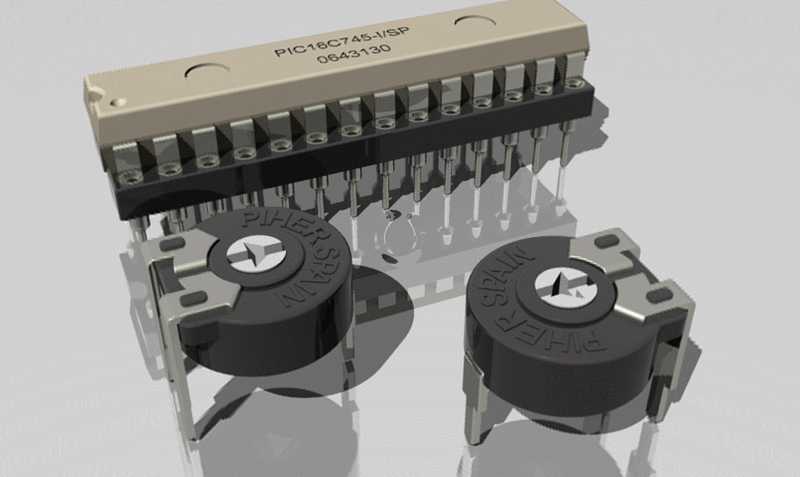

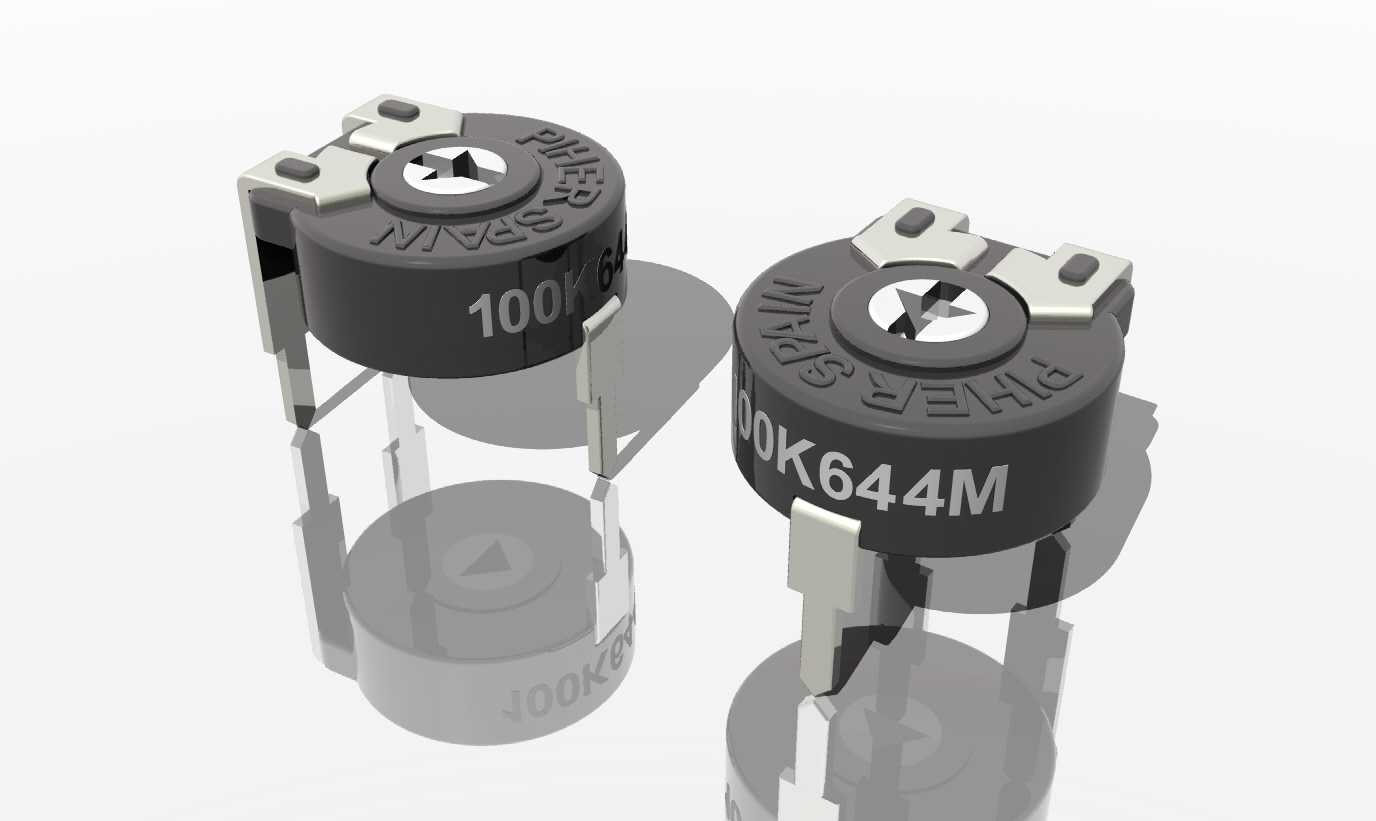

这款PT-10型10mm碳膜电位计，是面向小空间电子电路调节场景开发的接触式可调电阻元件，核心应用覆盖消费类小家电控制板、小型工业测控模块、便携电子设备的参数调节回路，可实现电路输出电压、信号增益的连续线性调整，也可作为位置反馈的模拟量传感元件使用，适配自动插件生产线的批量装配需求，能大幅降低终端产品的组装人工成本。产品采用防尘外壳结构设计，可阻挡日常使用环境中的浮尘、细碎纤维进入电位计内部摩擦副区域，避免碳膜轨道与接触刷之间因异物侵入产生的接触不良、调节跳变等故障，有效延长元件的实际使用寿命。其聚酯基材质的雨刮接触刷设计为默认停留在50%行程位置，也可根据终端电路的初始参数需求调整为全顺时针起始位置，适配不同电路的上电初始状态要求，接触刷采用低接触压力的弹性结构设计，在保证碳膜轨道接触可靠性的同时，减少滑动过程中的摩擦损耗，可实现100K周期以上的机械调节寿命，满足多数民用及工业级电子设备的全生命周期使用需求。元件本体采用自熄型UL94V-0等级阻燃塑料制作外壳与基座，可满足电子电路的阻燃安全要求，避免电路过载时元件成为引火源。在结构设计层面，这款电位计采用卧式支架安装结构，金属安装支架直接与基座嵌合为一体，安装引脚与调节端的位置布局完全适配标准2.54mm间距的PCB板孔位，10mm的本体直径可在紧凑的板上空间内完成布置，不会与周边的直插式集成芯片、电容电阻等元件产生安装干涉，调节端的十字槽结构适配标准一字、十字螺丝刀调节，也可配套外置旋钮实现面板外露式调节。设计过程中针对特殊锥度机械爪、低扭矩版本的结构需求预留了可选结构选项，同时提供3%线性精度的高精度版本，可满足对调节线性度有较高要求的信号调理电路使用场景，元件的引脚长度、支架弯折角度均经过量产装配验证，可兼容波峰焊、手工焊等多种焊接工艺，不会出现焊接过程中本体受热变形、引脚脱落等问题。
