USB接口电路板常用直插电子元器件集合

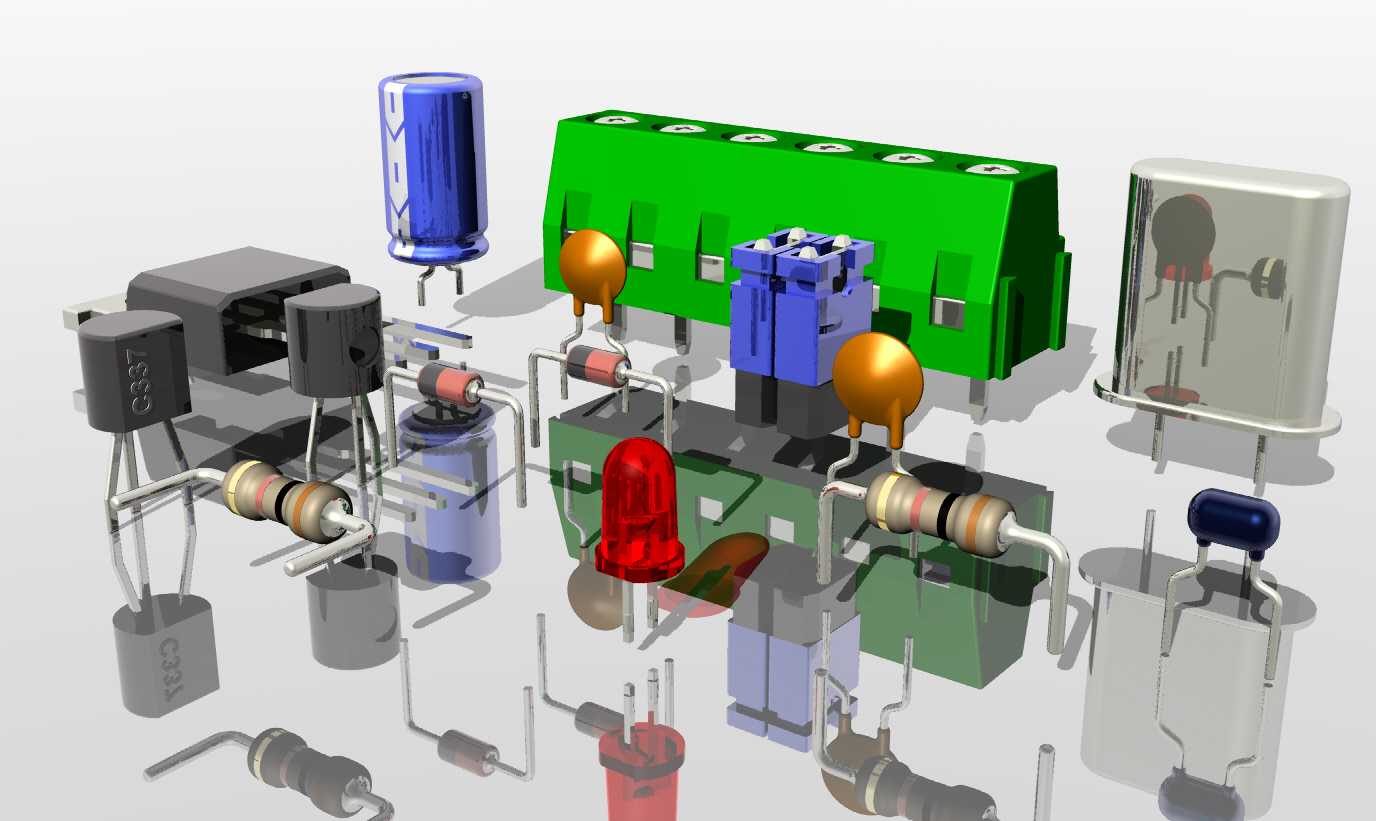

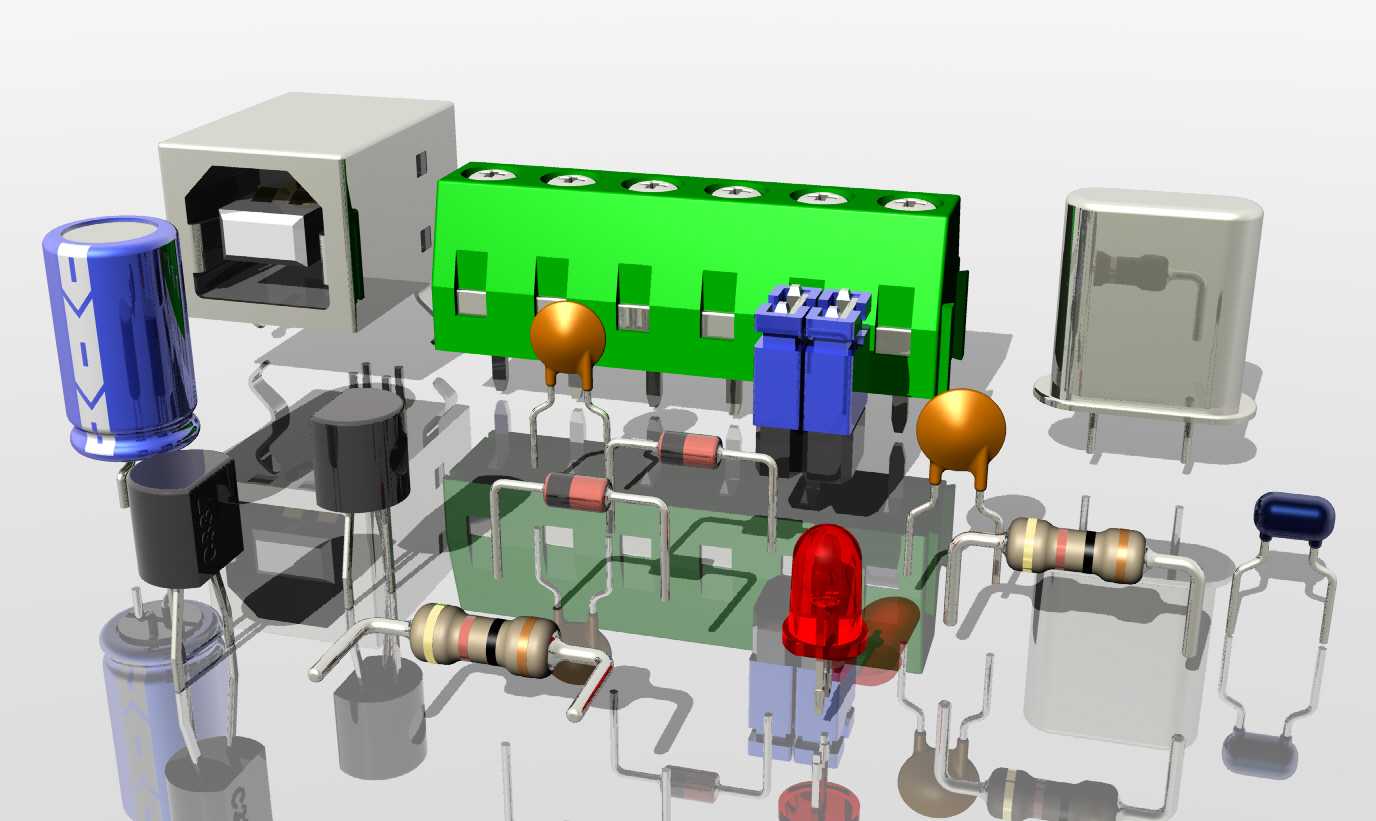

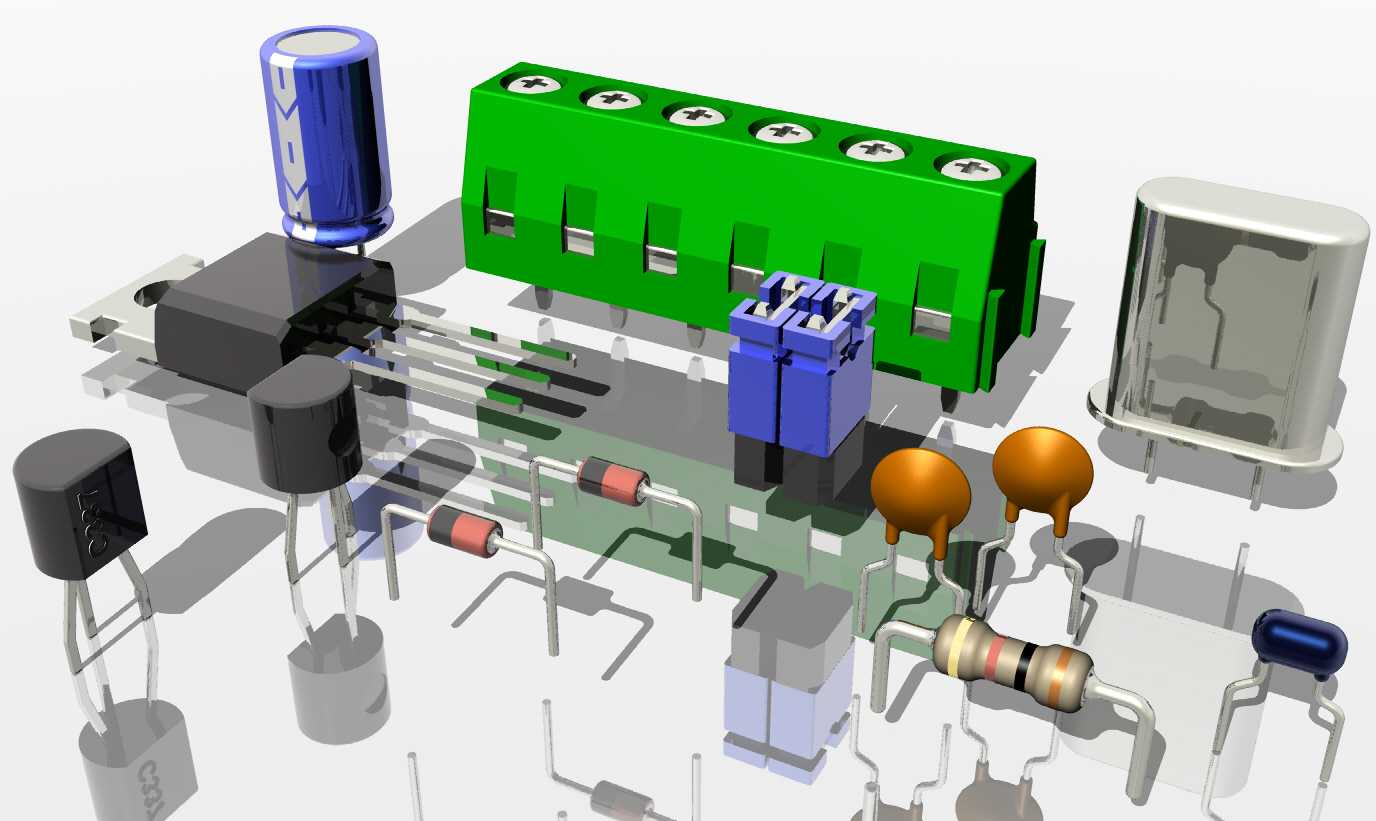

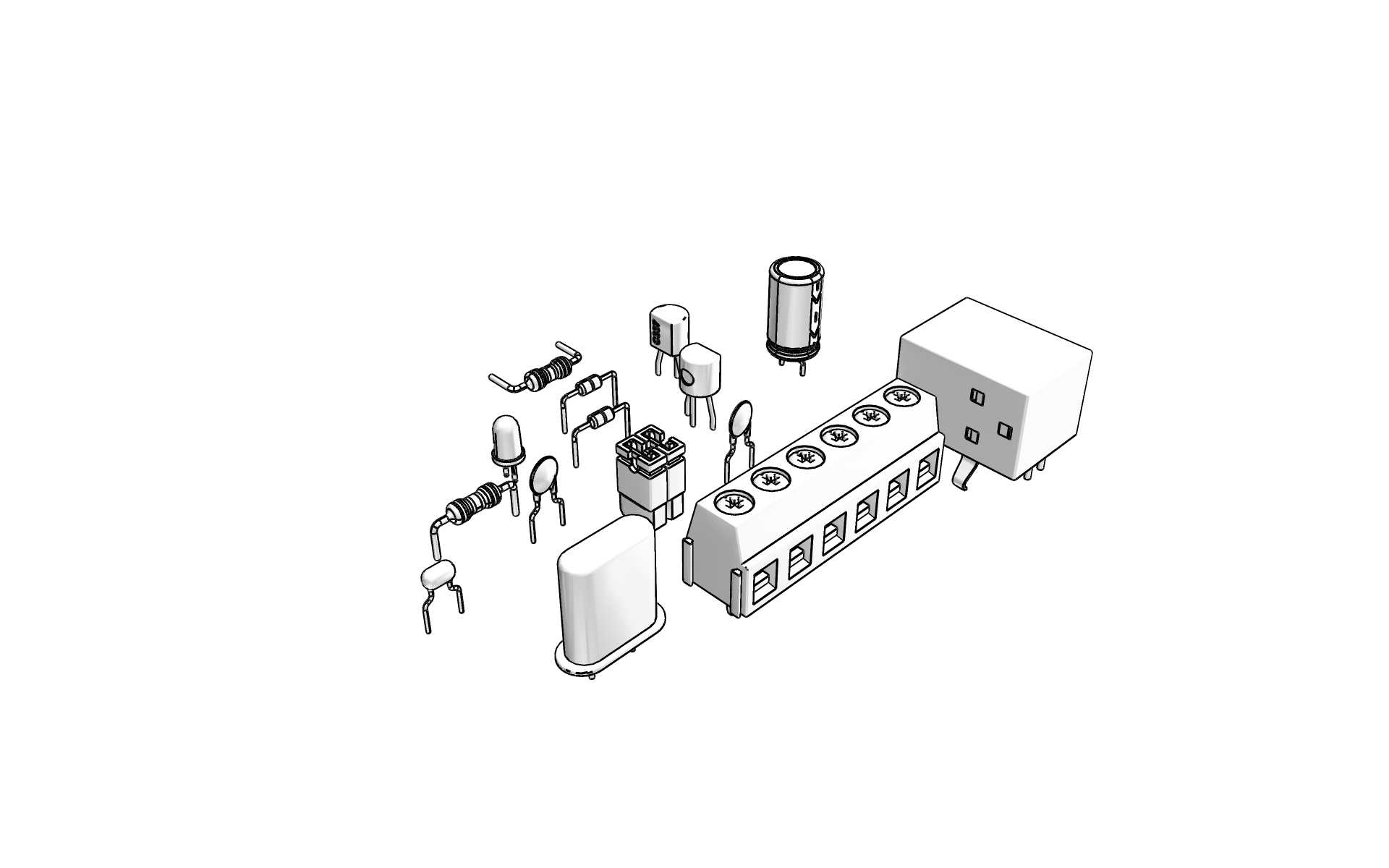

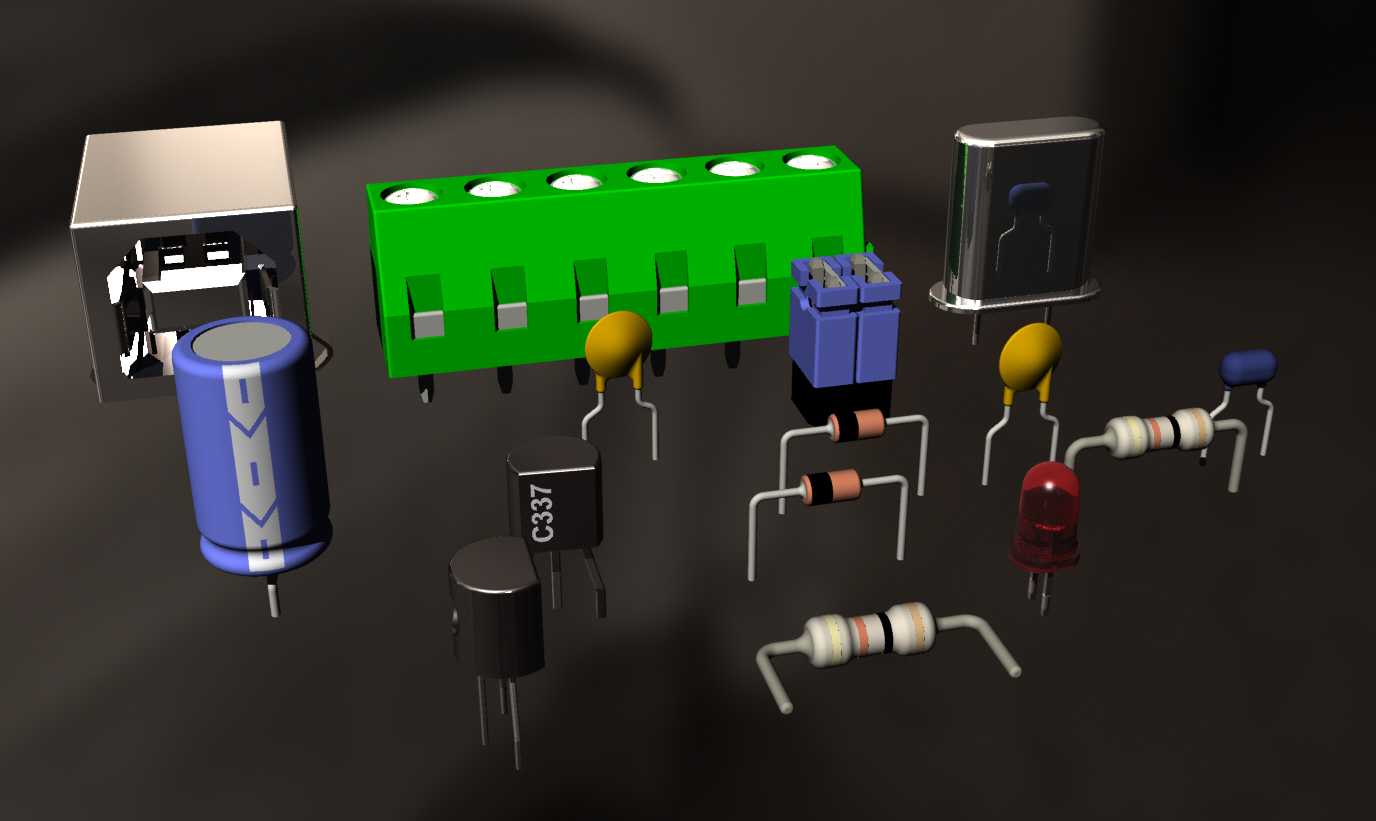

这套电子元器件三维模型，覆盖了USB接口类控制电路板上最常用的直插式分立器件，可直接用于电路板布局验证、结构干涉检查、产品装配模拟等工业设计场景，在消费电子外设、小型工业控制板卡、DIY电子制作、教学演示教具等领域都有很高的实用价值。整套模型包含了B型USB母座、绿色接线端子、蓝色拨动开关、铝电解电容、瓷片电容、金属膜电阻、碳膜电阻、红色直插发光二极管、圆柱形晶振、直插三极管、直插二极管等十余种常用直插器件，每一个器件都还原了真实量产元件的外形轮廓、引脚间距、引脚直径与本体高度，完全匹配行业通用的封装尺寸规范。从设计思路来看，这套模型完全围绕实际电路板装配的需求搭建，每一个元件都保留了准确的安装定位基准，引脚的伸出长度、弯折角度都符合波峰焊工艺的实际加工要求，在进行PCB板堆叠设计时，可以直接调用这些模型进行空间校验，避免出现元件与外壳干涉、元件之间距离过近无法装配、引脚长度不足无法穿过焊盘等实际生产中常见的问题。不同元件的外形尺寸都严格参照通用量产规格制作，比如B型USB母座的接口插拔面尺寸、固定脚位置完全符合通用USB接口的安装标准，可直接用于设备外壳的接口开孔定位；铝电解电容的本体直径、高度与引脚间距覆盖了常用的容值规格，在布局时可以提前预留足够的安装空间，避免后期因为电容体积过大无法安装；直插电阻的本体长度、引脚弯折跨度匹配标准0.25W、0.5W电阻的实际尺寸，在排布元件时可以精准控制元件之间的安全间距，满足安规与焊接工艺的要求；接线端子的引脚间距、螺丝固定位尺寸完全匹配通用端子的安装规范，可直接用于接线区域的结构设计，预留足够的接线操作空间。这套模型可以帮助结构工程师在设计阶段就完成整板的元件布局校验，不需要等待实物样品回来就可以提前发现结构冲突问题，大幅缩短产品的开发周期，减少打样返工的成本，同时也可以用于电子类课程的教学演示，让初学者更直观地认识不同电子元件的外形特征与安装方式，理解电路板布局的实际空间要求。
