带USB板的PIC16C745八位CMOS微控制器

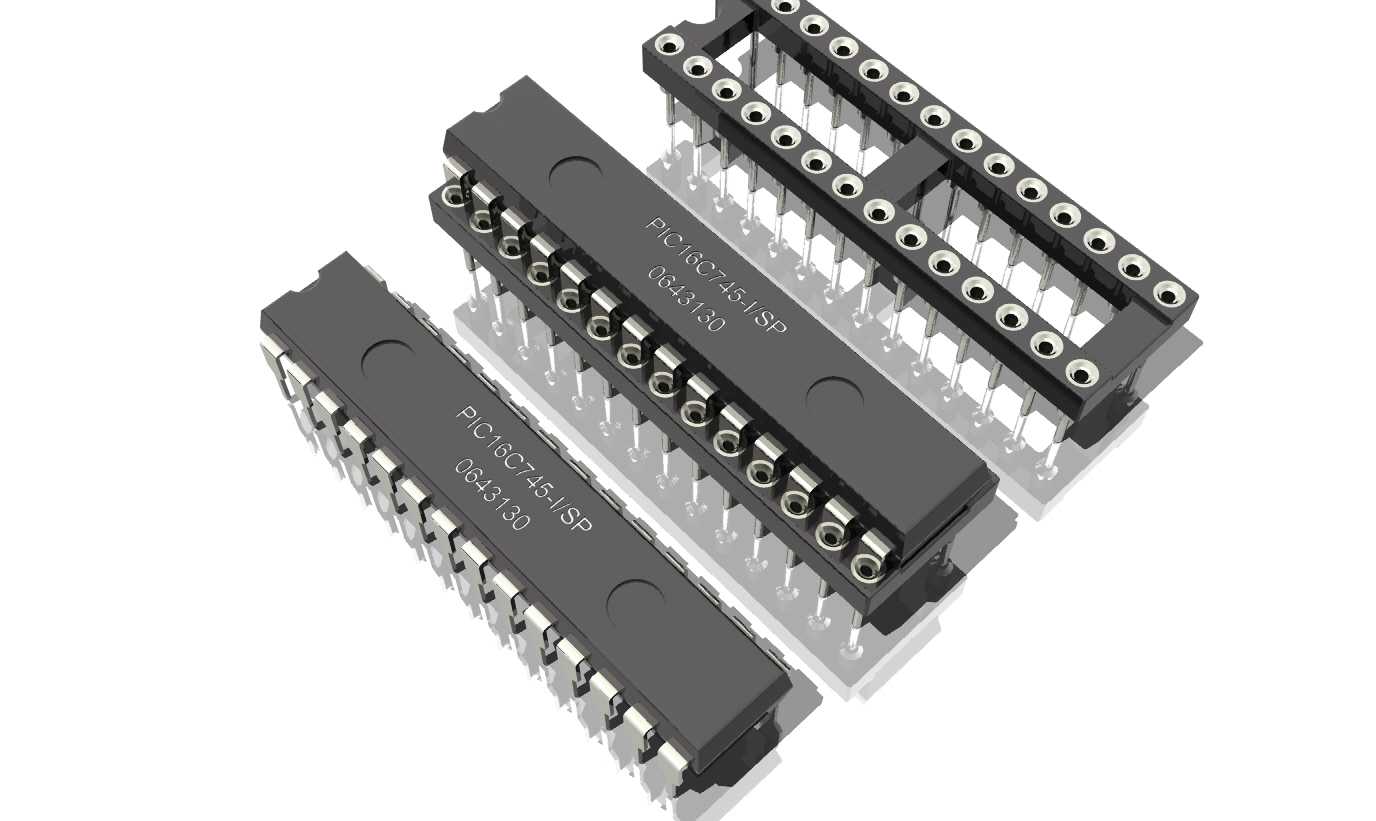

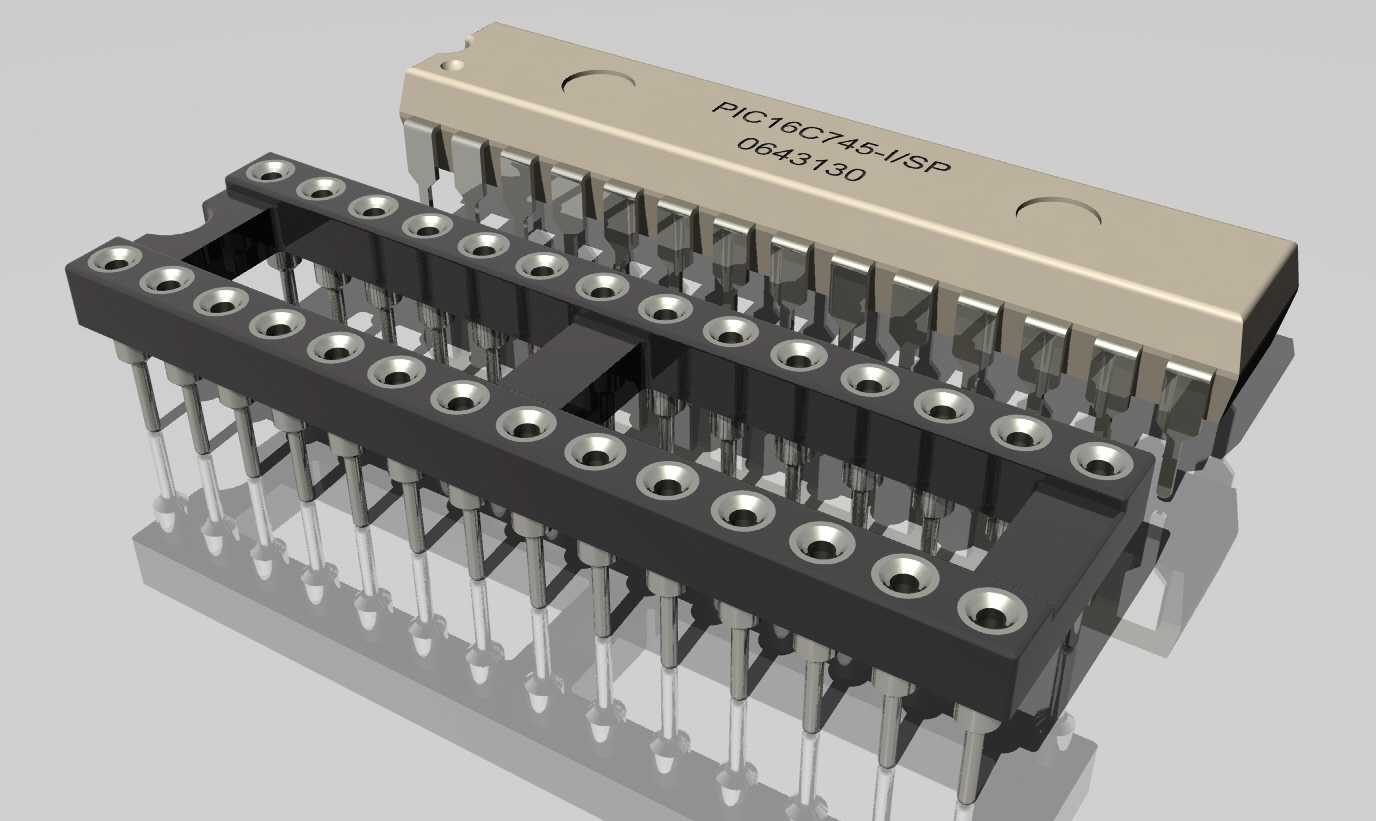

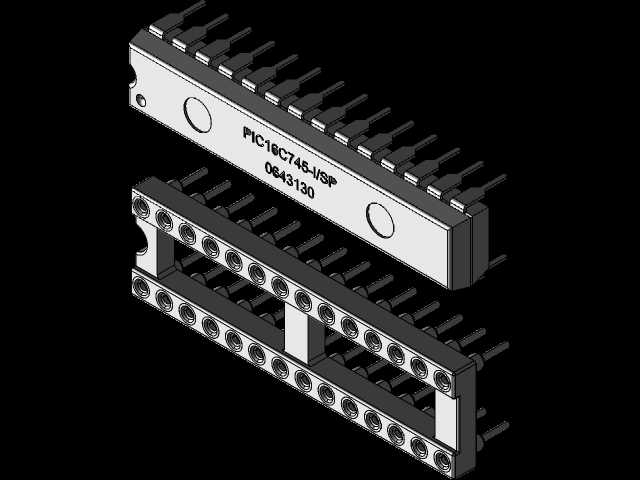

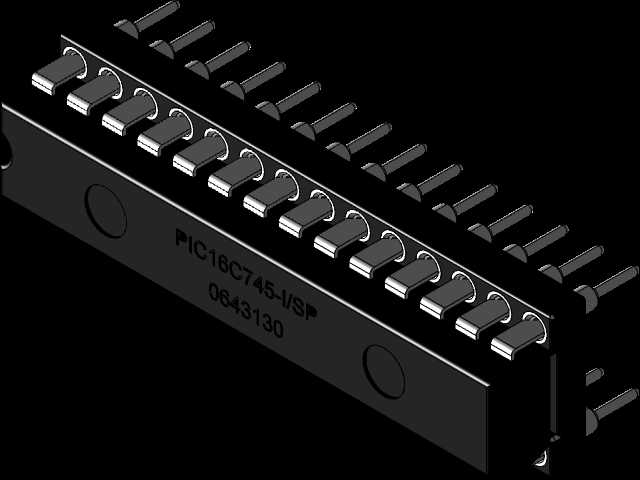

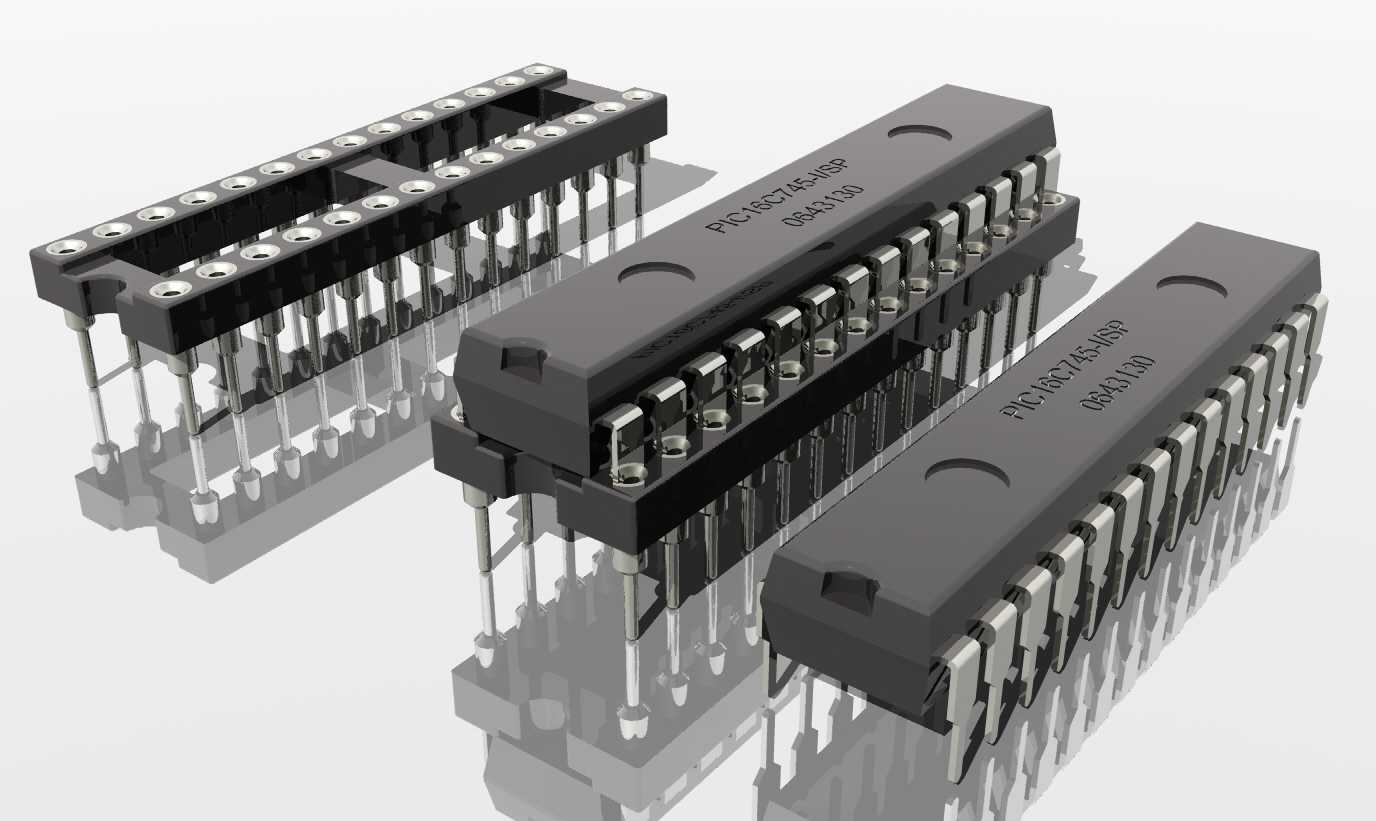

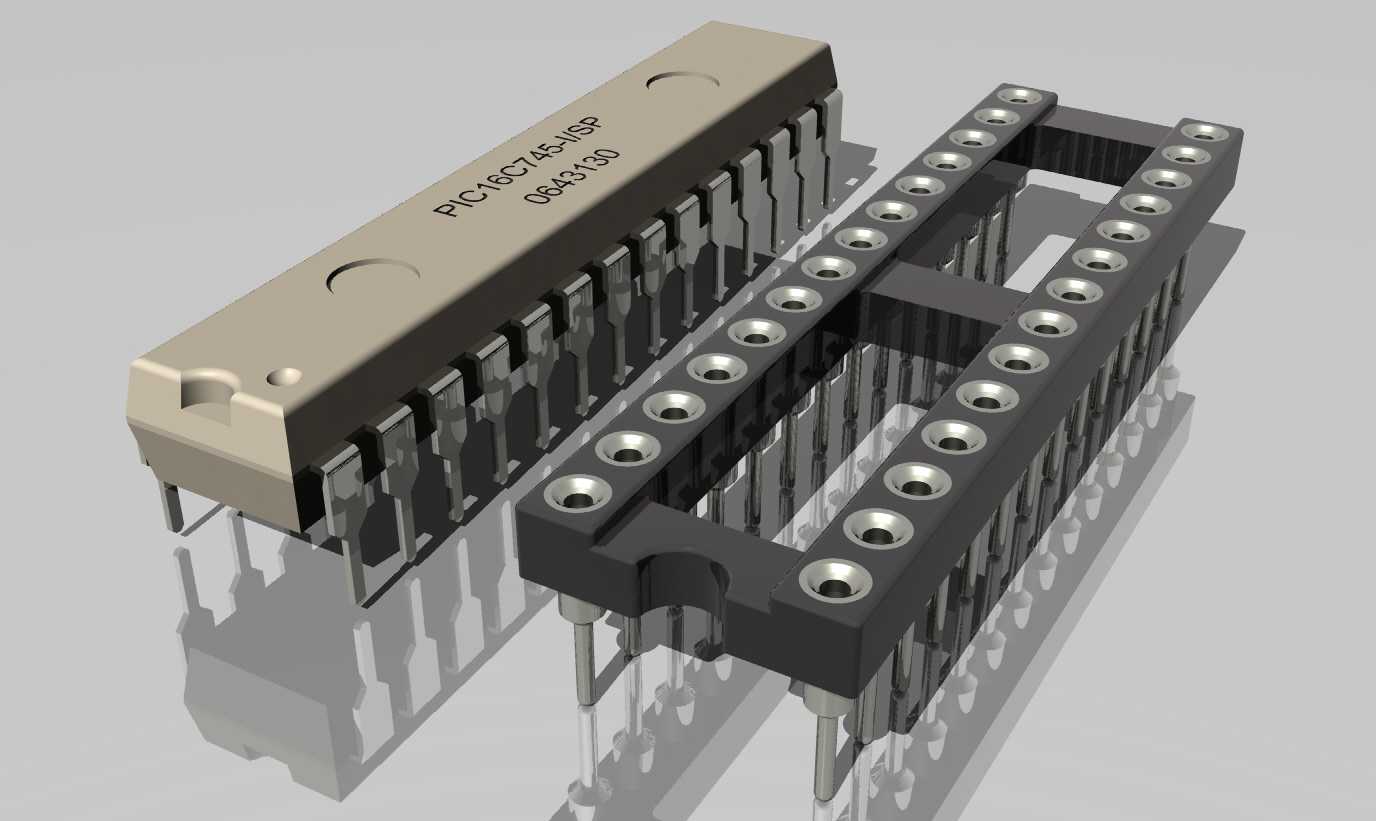

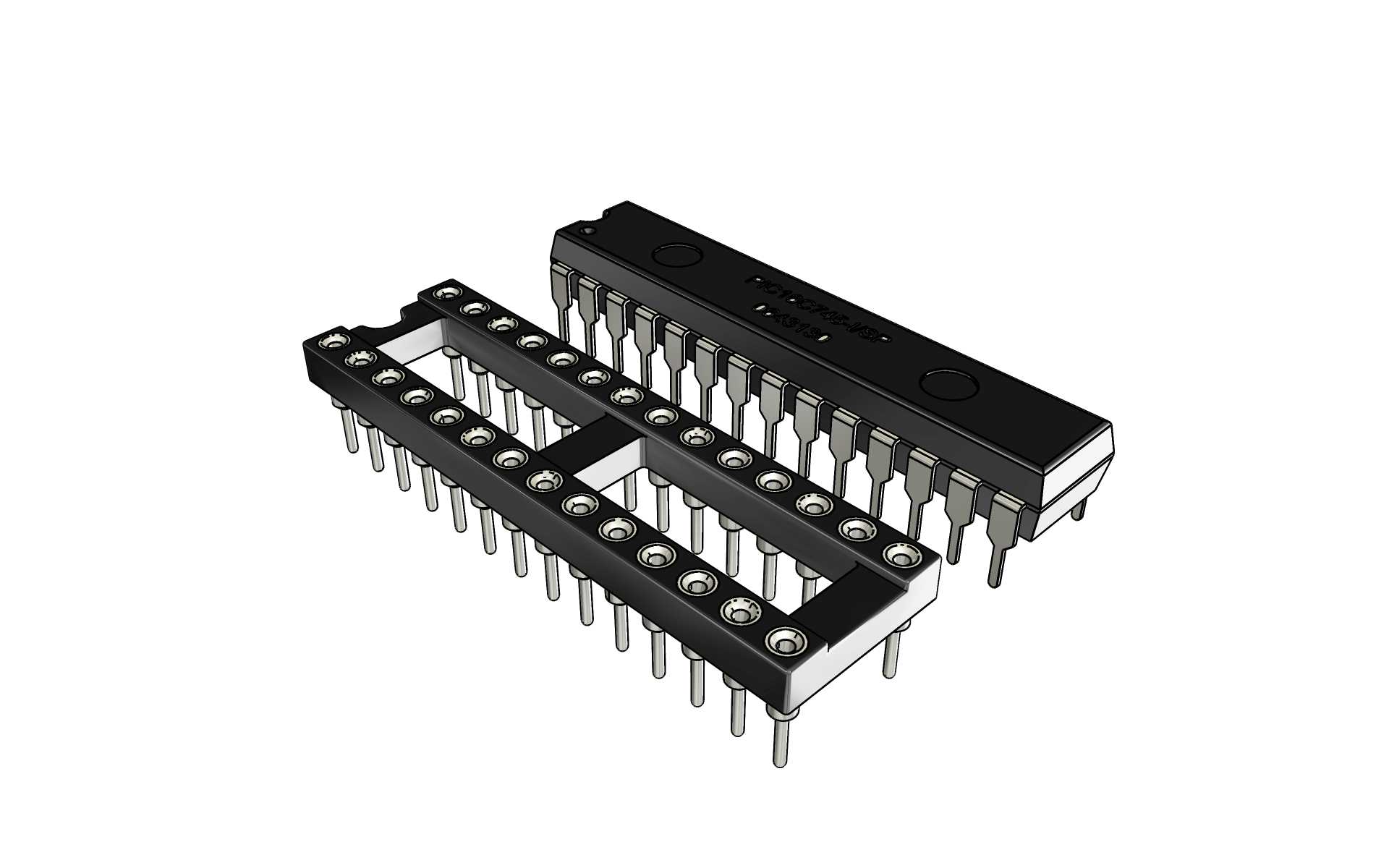

该模型还原了搭配直插IC插座的PIC16C745八位CMOS微控制器完整装配形态，这类器件广泛应用在小型嵌入式控制场景中，覆盖消费电子外设、简易工业控制节点、小型智能传感终端、教学实验电路开发等领域，是实现基础逻辑控制、简单数据采集、低速外设通讯的核心电子部件。其中微控制器本身承担运算与控制核心的作用，内置的USB通讯模块可直接实现与上位机的低速数据交互，无需额外增设USB转换芯片，能够简化外围电路设计，降低小体积控制板的布板难度；配套的双列直插IC插座则用于电路板与芯片之间的可拆卸连接，既可以在生产阶段避免焊接高温损伤芯片本体，也能在后期维护、程序迭代、故障更换时直接插拔替换芯片，无需对电路板进行拆焊操作，大幅降低维修与调试的操作门槛。设计过程中严格遵循双列直插28引脚封装的行业通用规范，引脚间距采用标准2.54mm设计，插座的焊针长度适配常规1.6mm厚度PCB板的透焊要求，芯片本体与插座的配合间隙控制在合理范围，既保证插拔时的顺畅度，也避免间隙过大导致的接触不良问题；芯片表面的标识定位、引脚倒角、插座的定位缺口都完全匹配实物的防呆设计，可有效避免装配时的插反问题，降低生产装配的出错概率。外形尺寸上，整套装配体的宽度、长度、引脚伸出长度都符合通用DIP28封装的安装边界，可直接适配标准面包板、通用实验板以及量产PCB的对应封装焊盘，无需额外调整安装孔位或预留空间；插座两侧的金属引脚与芯片引脚的接触弹片做了对应结构还原，能够直观展现器件的电气连接逻辑，既可以用于电子电路教学的结构演示，也能为自动化插件设备的调试提供三维装配参考，帮助工程师在布板阶段提前校验器件与周边元件的安全距离，规避生产阶段的结构干涉问题。
