ULN2803A达林顿晶体管阵列结构设计

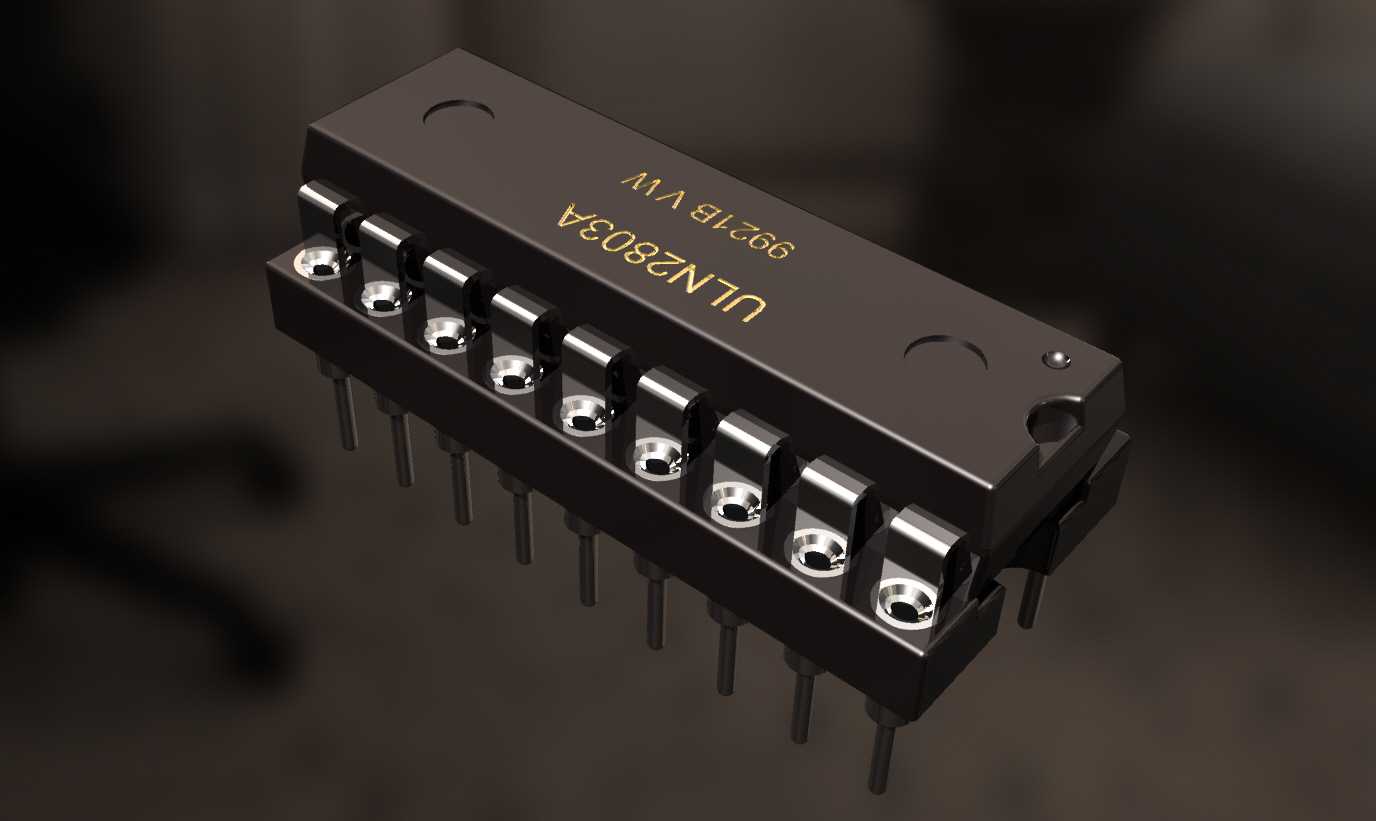

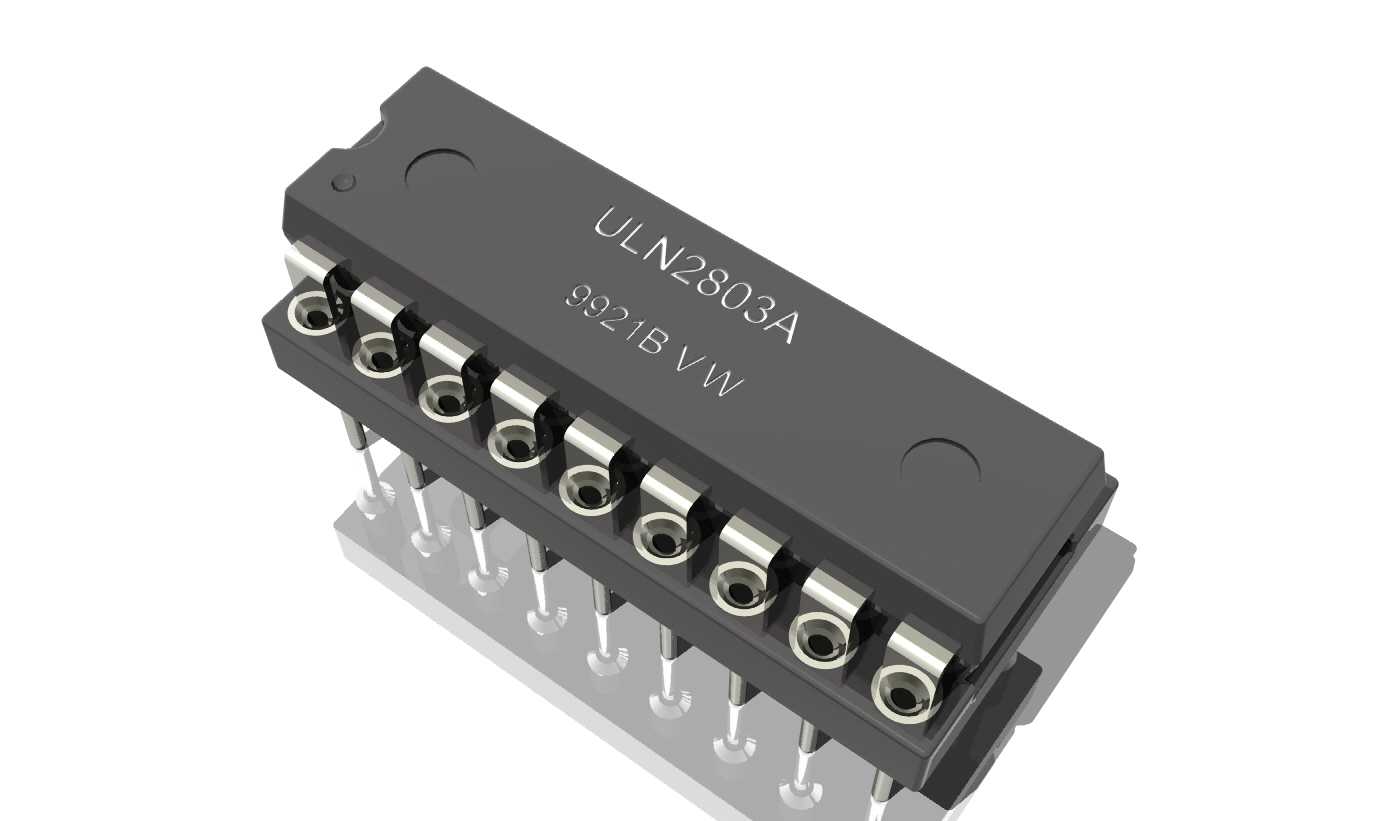

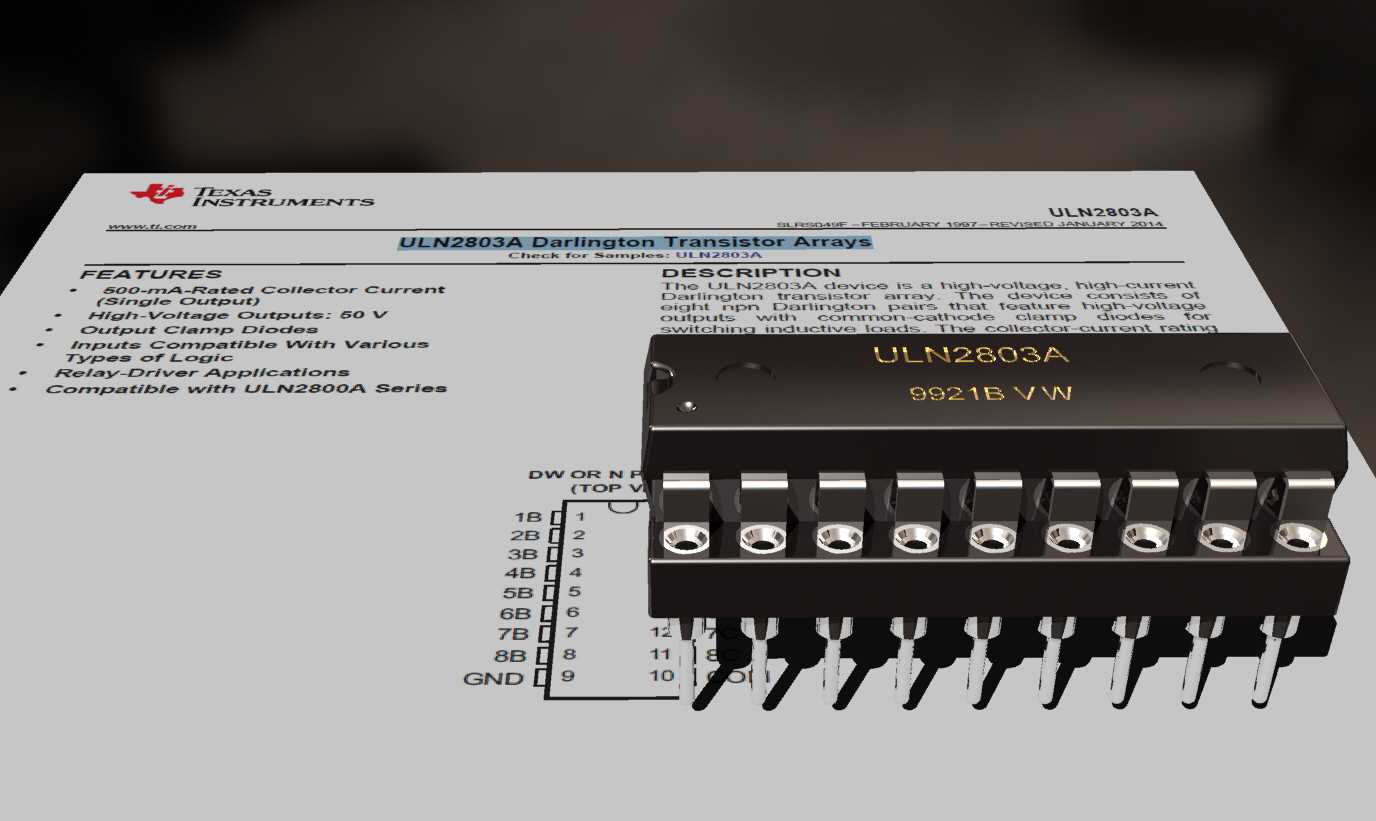

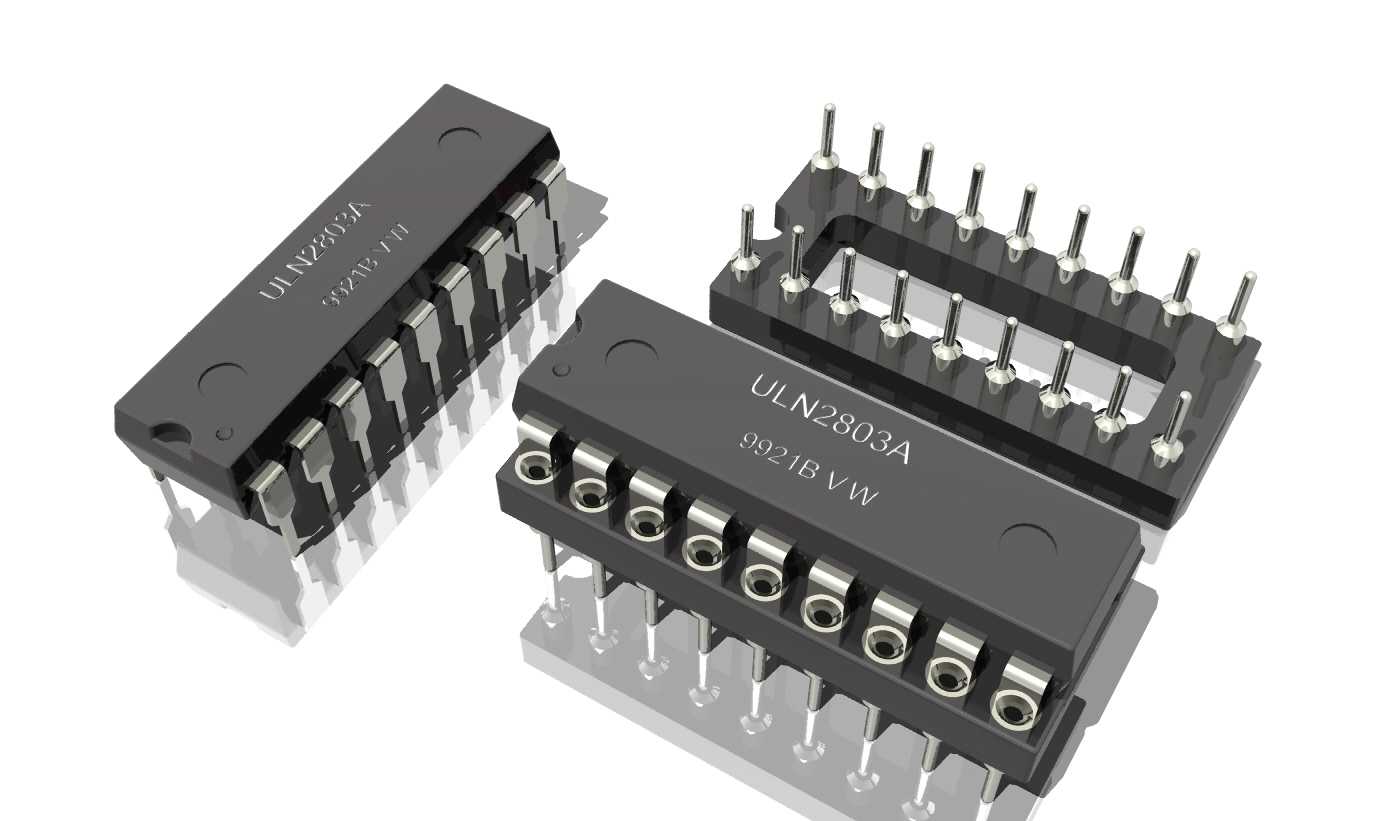

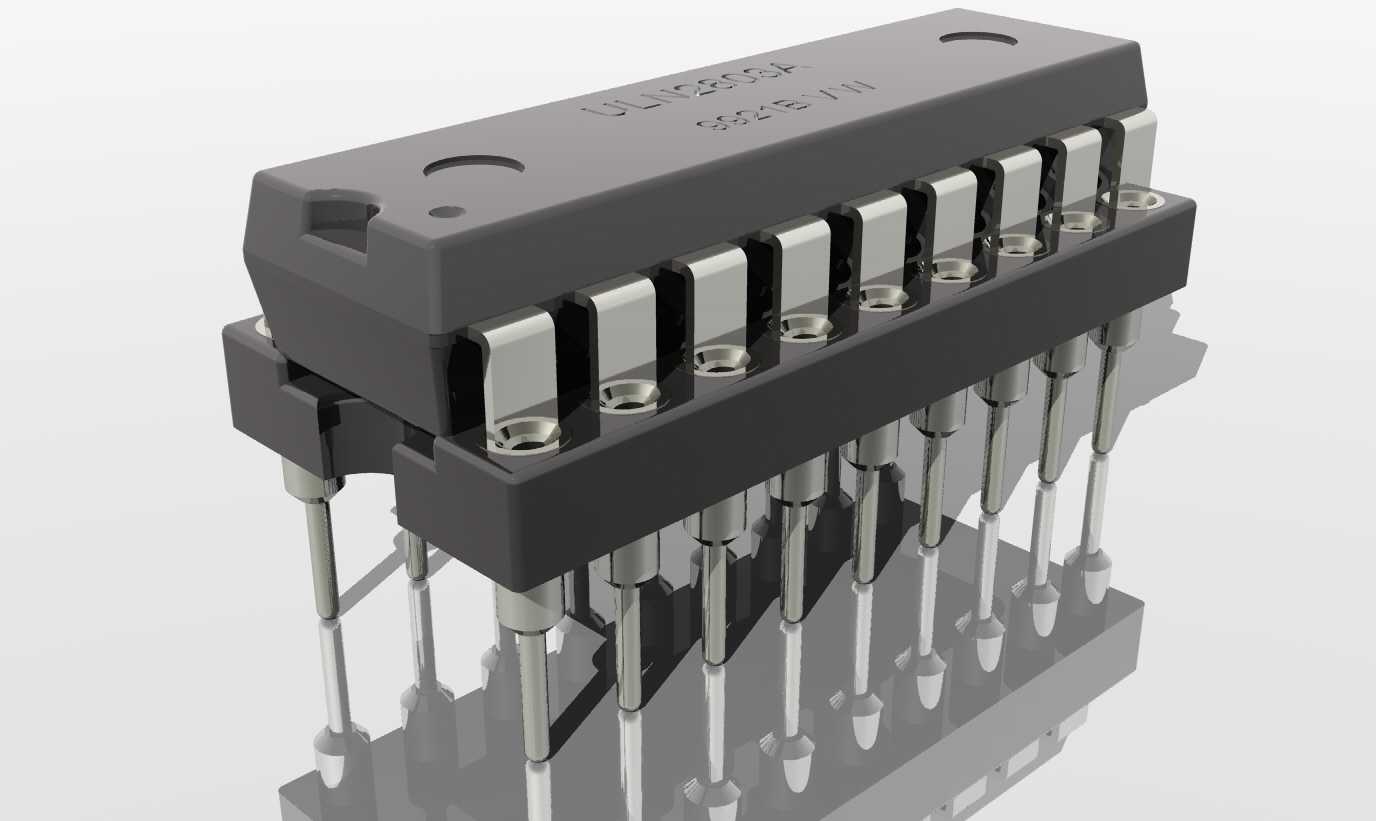

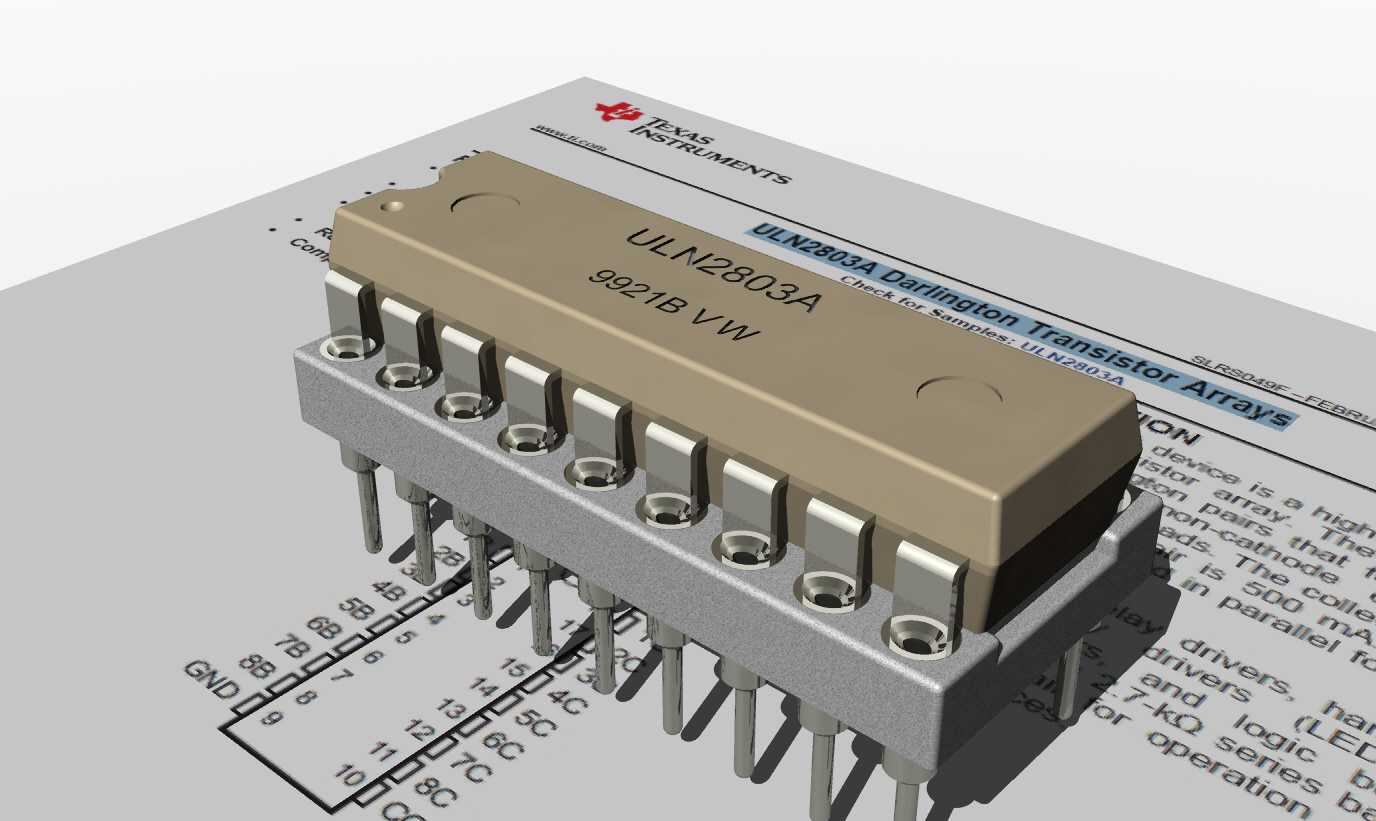

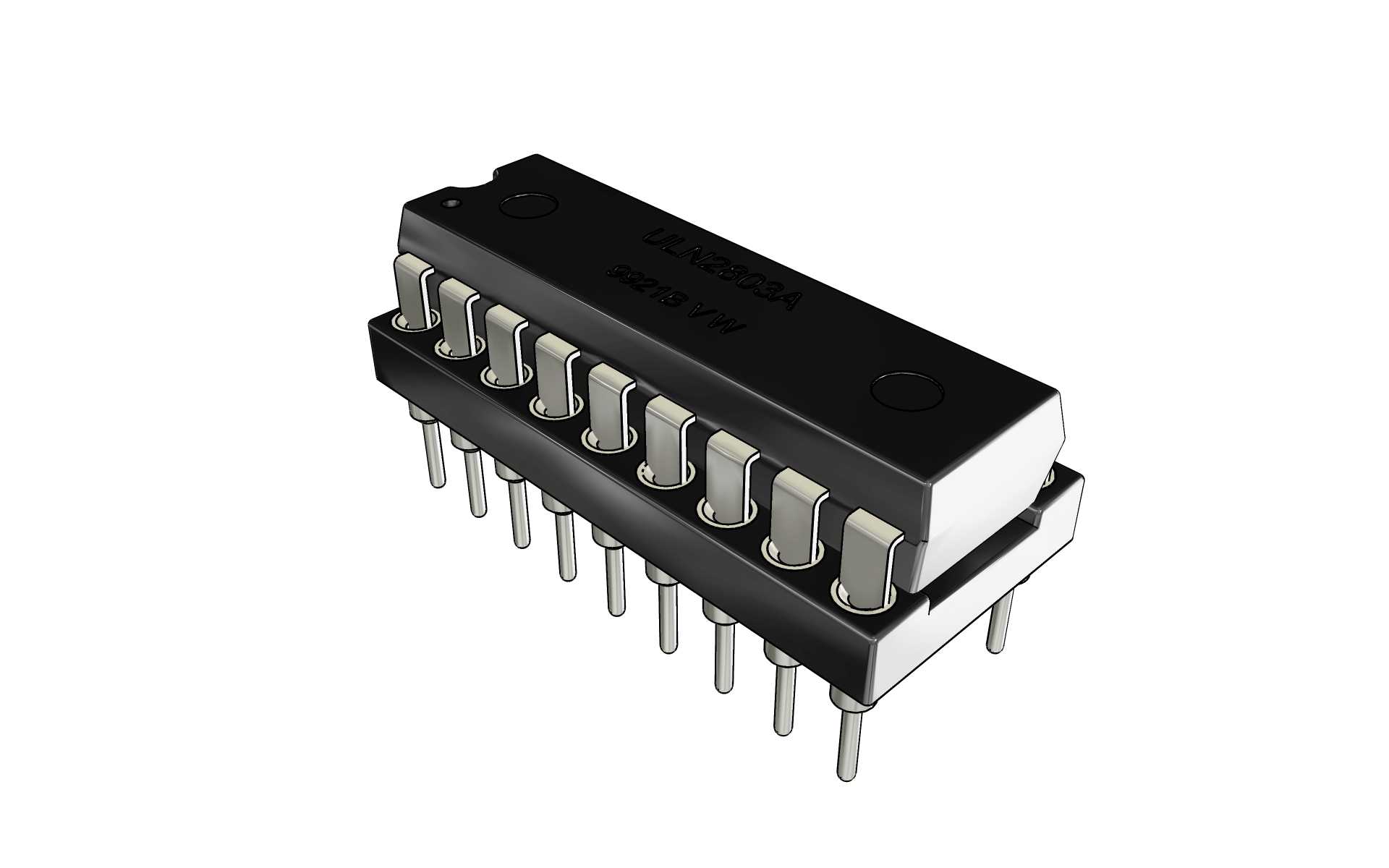

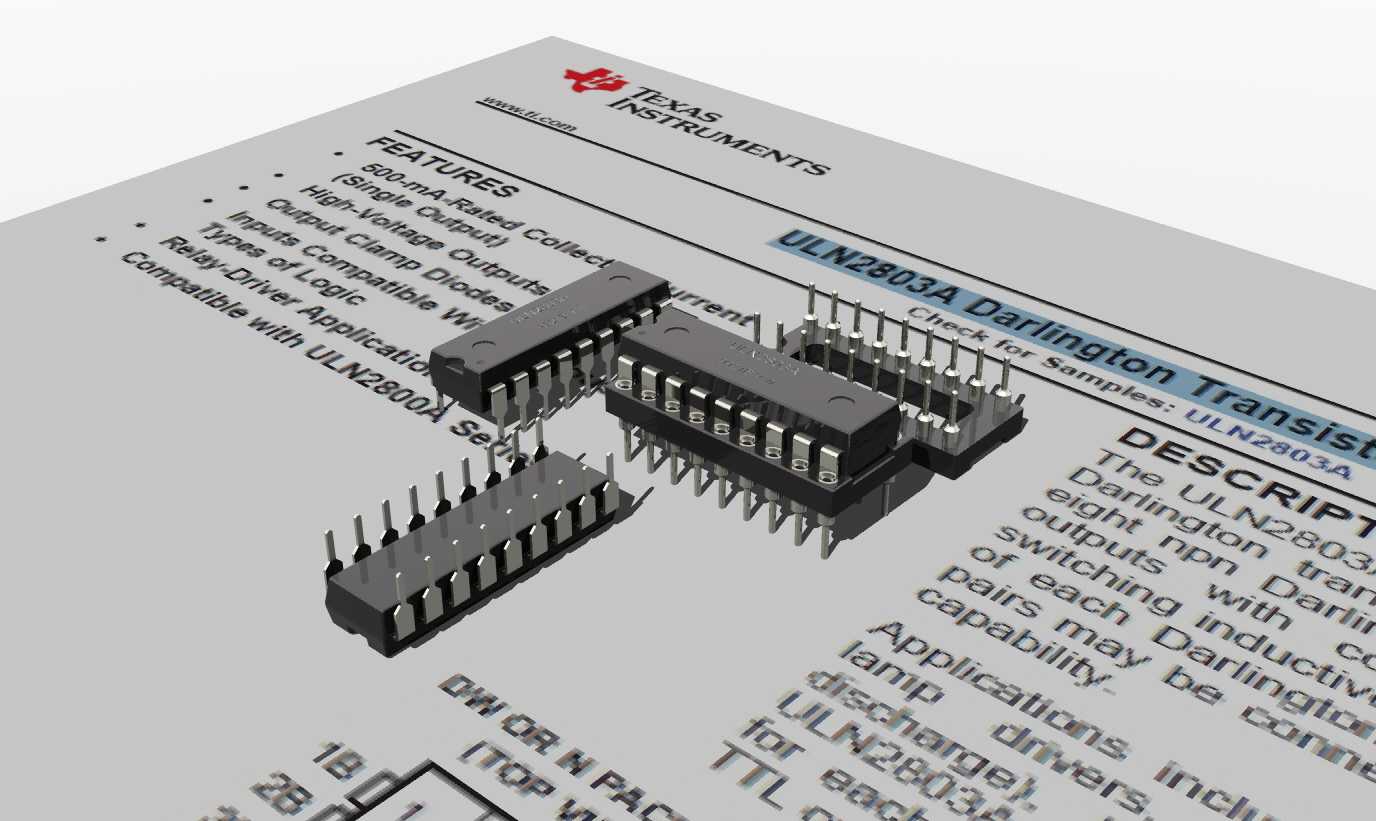

这款达林顿晶体管阵列是工业控制、消费电子驱动场景中极为常用的功率驱动器件，主要用于承接弱信号控制端与大功率负载之间的驱动衔接，可直接驱动继电器、步进电机绕组、LED显示阵列、小型电磁阀等常见工业与民用负载，解决普通单片机IO口输出电流不足、无法直接驱动功率负载的痛点，在工控板卡、智能家居控制模块、汽车电子辅助驱动单元、仪器仪表内部驱动回路中都有极高的应用覆盖率。从功能特性来看，该器件内部集成了八组独立的达林顿连接晶体管，每路通道都内置续流保护二极管，可适配感性负载关断时的反向电动势泄放需求，单通道持续输出电流可达500mA，关态耐压能够满足常规低压工控场景的使用要求，无需外接额外保护元件即可完成多数小功率负载的直接驱动，大幅简化外围电路的布线复杂度。在设计思路上，模型完全还原直插DIP-18封装的实体结构，首先对内部晶圆塑封主体做了等比例还原，准确还原本体表面的丝印标识定位、塑封壳体的脱模斜度与边角圆弧过渡，避免直角结构带来的加工干涉问题；引脚部分严格按照行业通用的DIP封装引脚间距做参数校准，每根直插引脚的直径、引脚伸出长度、引脚之间的中心距都匹配实际量产器件的安装尺寸，引脚根部与塑封本体的衔接位置做了贴合实际工艺的圆角过渡，还原真实器件的引脚成型结构；同时配套还原了对应规格的IC插座结构，清晰呈现插座的接触弹片、定位卡槽、焊针结构，可直观展示器件与插座的装配配合关系。从安装边界来看，该模型准确还原了器件在PCB板上安装所需的空间尺寸，包含器件本体的长宽高占位、引脚焊接所需的焊盘对应位置、器件插装后上方所需的留空高度，可直接用于PCB布局阶段的干涉检查，也可用于装配仿真环节的工装适配验证，帮助设计人员提前预判安装过程中可能出现的结构冲突，避免后期打样出现器件与周边结构件、接插件的位置干涉问题。模型同时呈现了器件不同角度的外观细节，包括塑封本体表面的哑光质感、金属引脚的镀层质感、插座的绝缘基座与导电弹片的材质差异，可用于产品说明书配图、组装教学演示、电路原理可视化展示等多个场景，帮助工程人员快速理解该器件的装配方式与结构特点。
