工业级步进电机驱动器结构设计方案

这款步进电机驱动器主要面向工业自动化运动控制场景设计，可广泛配套应用于数控加工设备、自动化生产线输送机构、电子制造贴装设备、包装机械分度机构、3D打印运动轴、纺织机械牵引辊等需要精准步进位移控制的工业场景中，作为步进电机的核心驱动控制单元，承担着脉冲信号转换、电流细分调控、电机运行状态保护的关键作用，能够将上位控制系统发出的脉冲方向信号转化为驱动步进电机运转的功率电流，实现电机轴的精准角位移控制，保障被控机构的定位精度与运行平稳性。

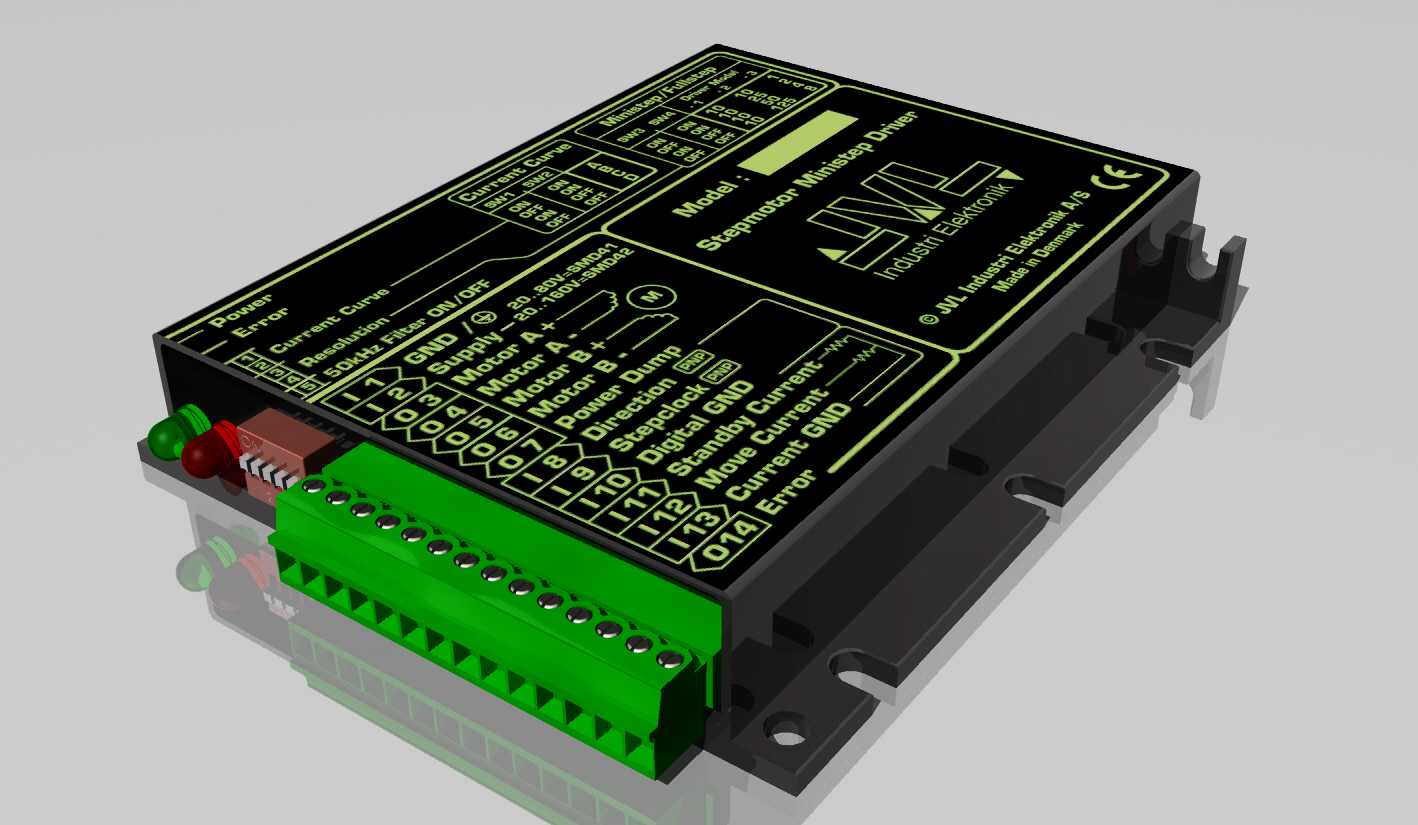

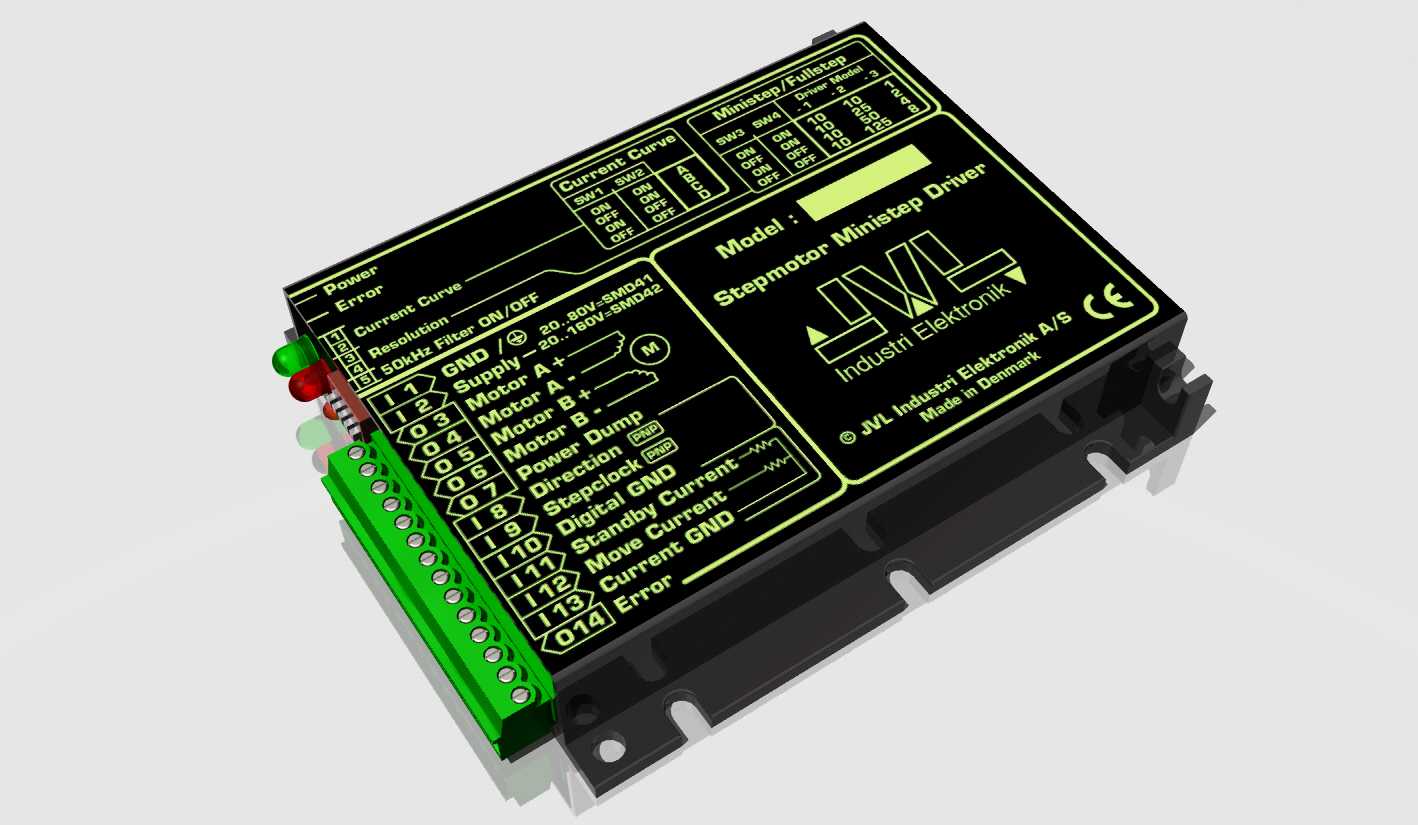

从功能特性来看，该驱动器集成了多档电流调节与细分控制功能，可适配不同扭矩规格的两相步进电机，自带过流、过压、过热保护机制，能在复杂工业供电环境下稳定运行，侧面排布的绿色接线端子排采用防松压线设计，可快速完成电源、电机绕组、控制信号的线路连接，降低现场布线的操作难度，板载的状态指示灯可直观反馈设备供电、运行、故障状态，方便运维人员快速排查线路与设备异常。

在设计思路上，整体采用模块化布局思路，将功率驱动区、信号处理区、接线端口区做物理分隔，减少强电回路对弱电控制信号的电磁干扰，外壳采用阻燃工程塑料搭配金属散热底板的组合结构，既保障了内部电路板的绝缘防护性能，又能通过金属底板将功率器件工作产生的热量快速导出，适配长时间连续运行的工业工况。板卡上的元件排布遵循信号流向顺序，从信号输入端口到处理芯片再到功率输出模块依次排布，缩短高频信号的传输路径，降低信号衰减与干扰风险。

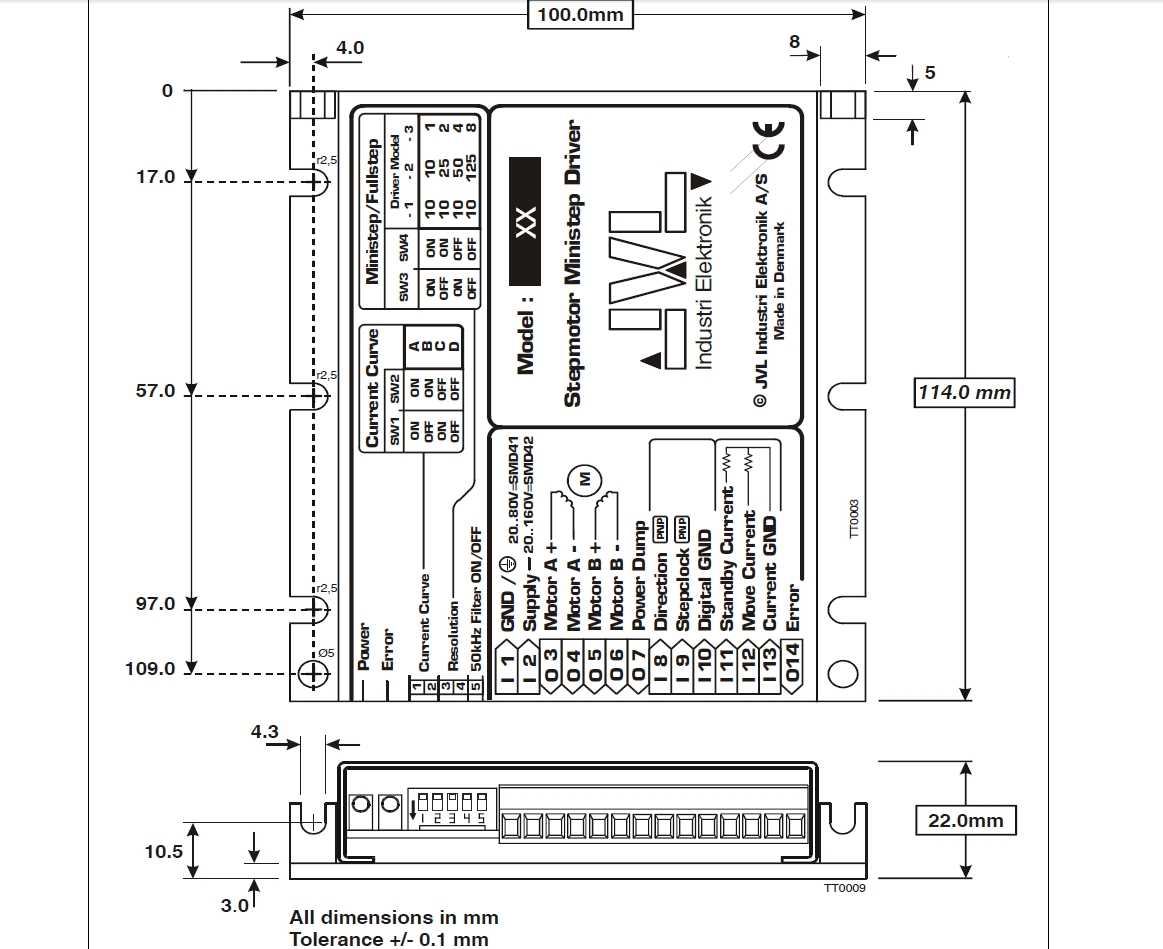

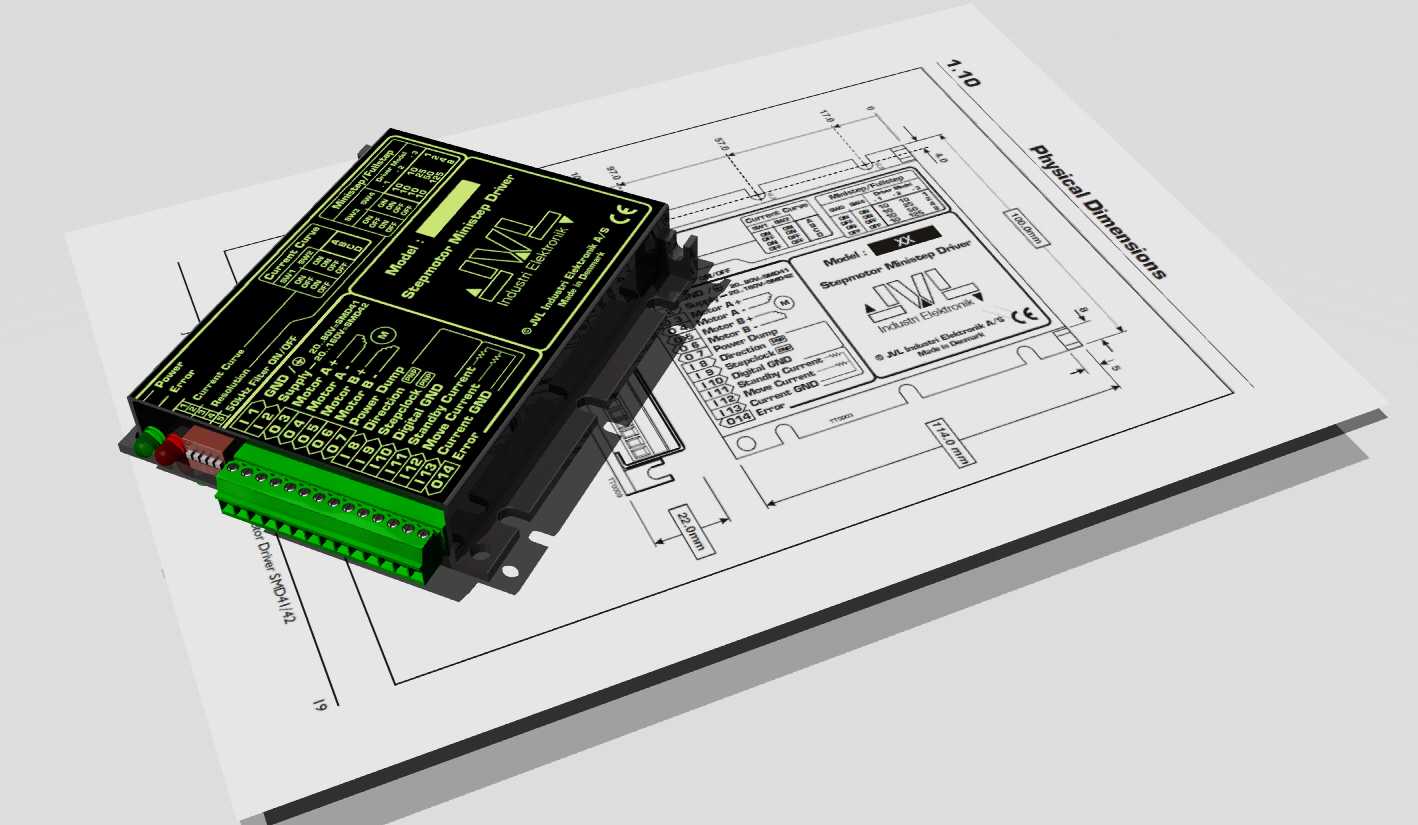

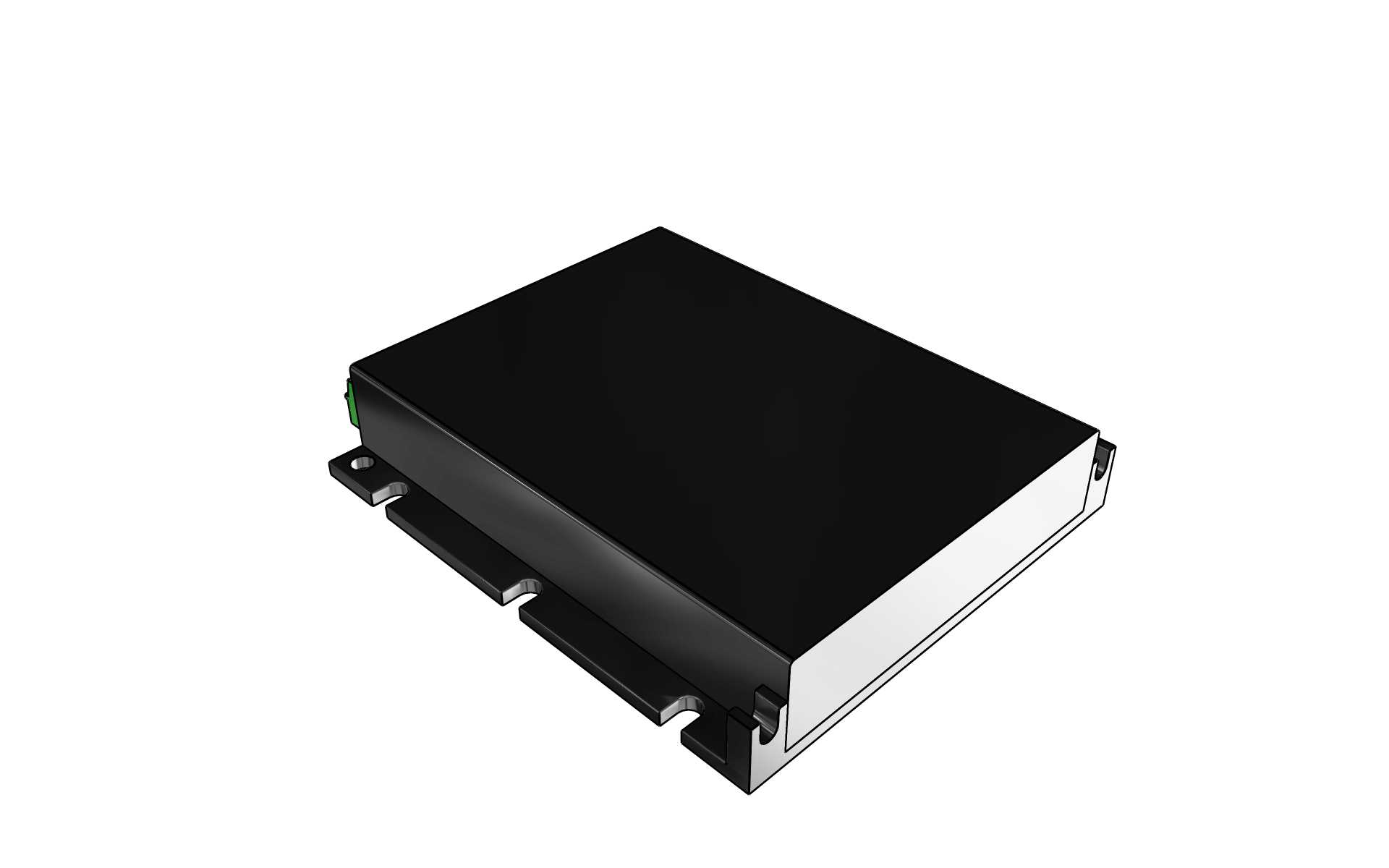

从外形与安装边界来看，整体为长方体紧凑型结构，侧边预留了标准的安装固定孔位，可直接通过螺丝固定在设备电控箱的标准安装导轨或安装平板上，安装孔位间距符合通用工控配件的安装尺寸规范，无需额外定制安装支架即可完成装配。整体厚度控制在较小尺寸范围内，可适配内部空间紧凑的小型电控箱布局，接线端子全部朝向外侧排布，在完成安装后无需拆卸设备即可完成线路的接插与调试操作，设备的外形尺寸充分考虑了工业电控箱的通用安装空间要求，可与同规格的接触器、继电器等工控元件并排安装，提升电控箱内部的空间利用率。
